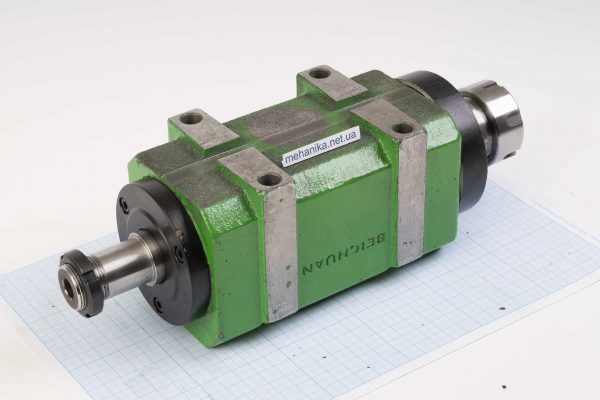

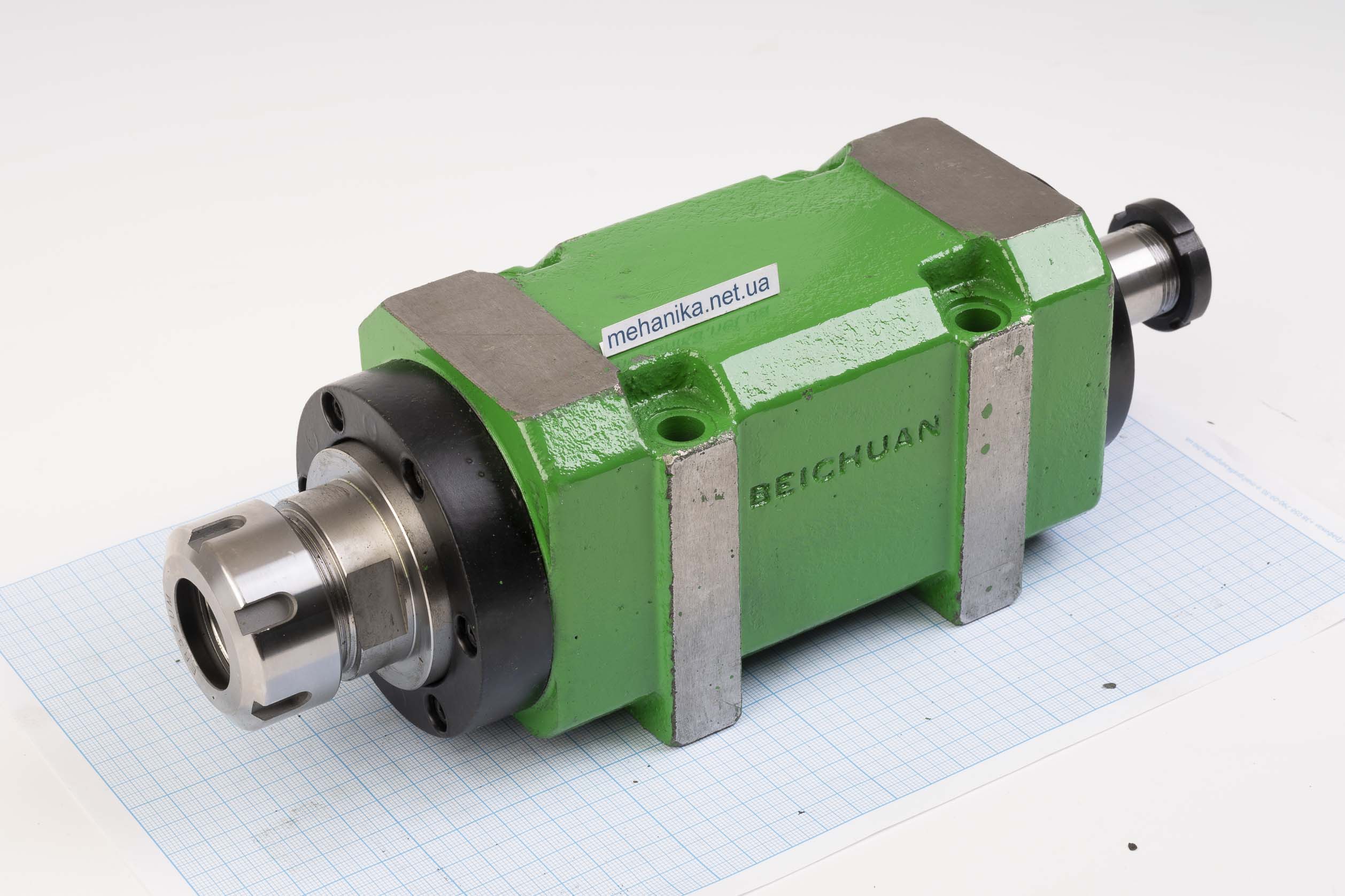

Шпиндель реміннопривідний ER32

9,922.50

Є в наявності

Артикул: 0087-306-02 Категорія:

Опис

Реміннопривідний шпиндель ER32 – високоточний механізм з цангові патрони ER32, який отримує обертання і момент від основного шпинделя за допомогою пасової передачі (шків і ремінь в комплект поставки не входять). Такий пристрій в основному застосовується на фрезерних і розточувальних верстатах (роботи з кутовим контактом) для розширення їх можливостей, підвищення продуктивності, а також для забезпечення високого крутного моменту на низьких обертах. Конструктивно шпиндель складається із встановленого в литому чавунному корпусі валу, який розміщений на підшипникових опорах. Якісні підшипники забезпечують високу несучу здатність і жорсткість ротора. Установка інструменту здійснюється ручним способом. ER32 не має наскрізного отвору. Потужність основного шпинделя для фрезерної головки даної моделі не повинна перевищувати 1.1 кВт.
Особливості:
  • Висока точність
  • Висока жорсткість
  • Можливість роботи на низьких обертах з високим крутним моментом
  • Можливість регулювання швидкості обертання шляхом заміни основного шпинделя або шківів пасової передачі

Технічні характеристики:

  • Модель: ER32
  • Тип приводу: ремінною
  • Тип кріплення: на площину
  • Зміна інструменту: ручна
  • Максимальна швидкість обертання: 5000-6000 об/хв
  • Цанговий патрон: ER32
  • Діапазон затиску: 3-20 мм
  • Діаметр валу під шків: 25 мм
  • Ширина шпонки: 8 мм
  • Радіальне биття: 0.005 мм
  • Габаритні розміри: 293х95х95 мм
  • Висота центру: 48 мм
  • Матеріал корпусу: високоякісний чавун
  • Рекомендована потужність основного шпинделя: ≤1.1 кВт
  • Вага: 9.6 кг
