Опис

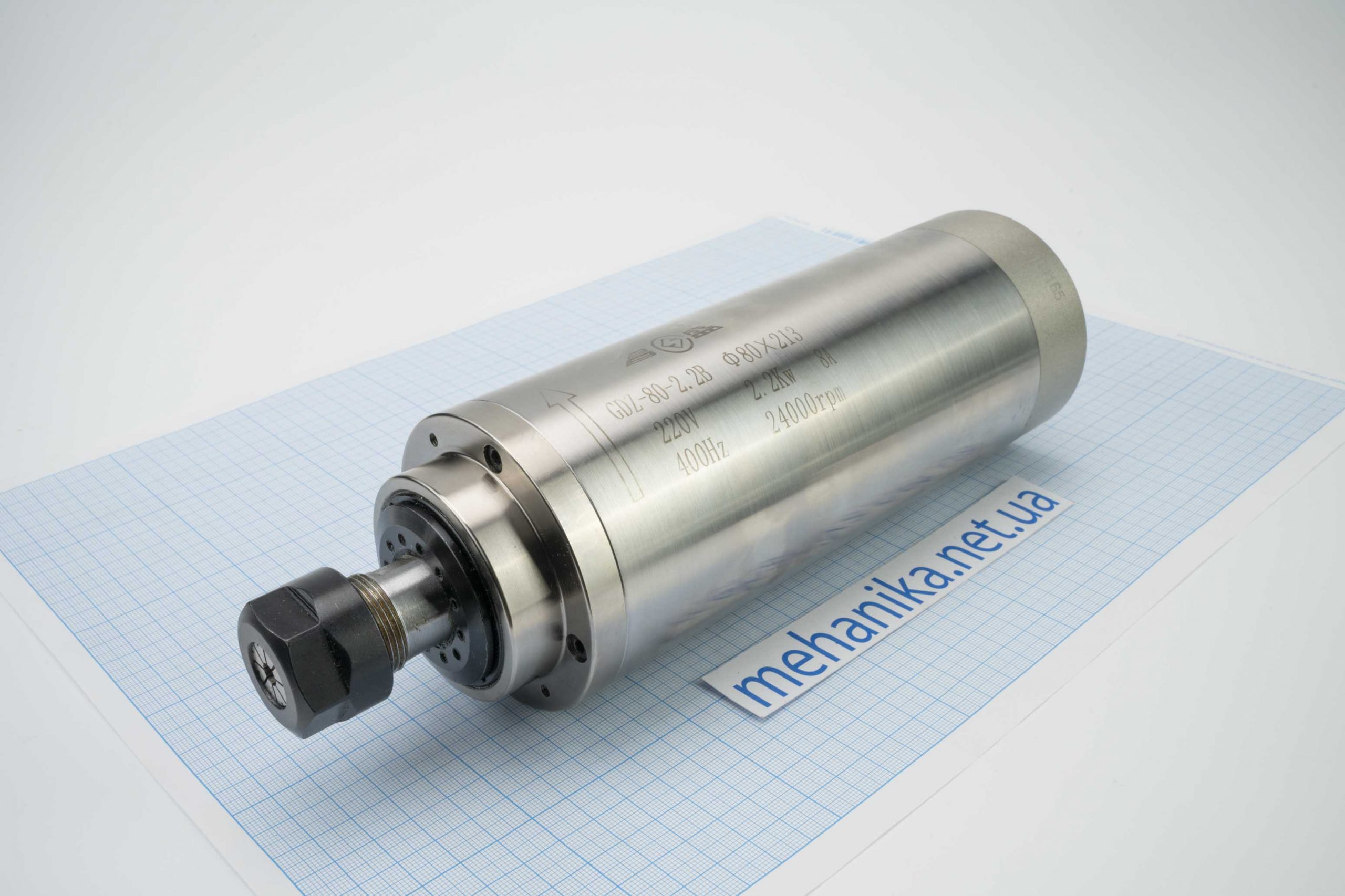

Високошвидкісний шпиндель для ЧПУ верстатів
Шпиндель 2.2 kW з рідинним охолодженням призначений для високопродуктивного свердління, фрезерування, гравіювання.
Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися й в інших галузях. Установлення інструмента здійснюється ручним способом, за допомогою відповідного цангового затискача, що дає змогу використовувати шпиндель у верстатах різної складності для оброблення матеріалів.

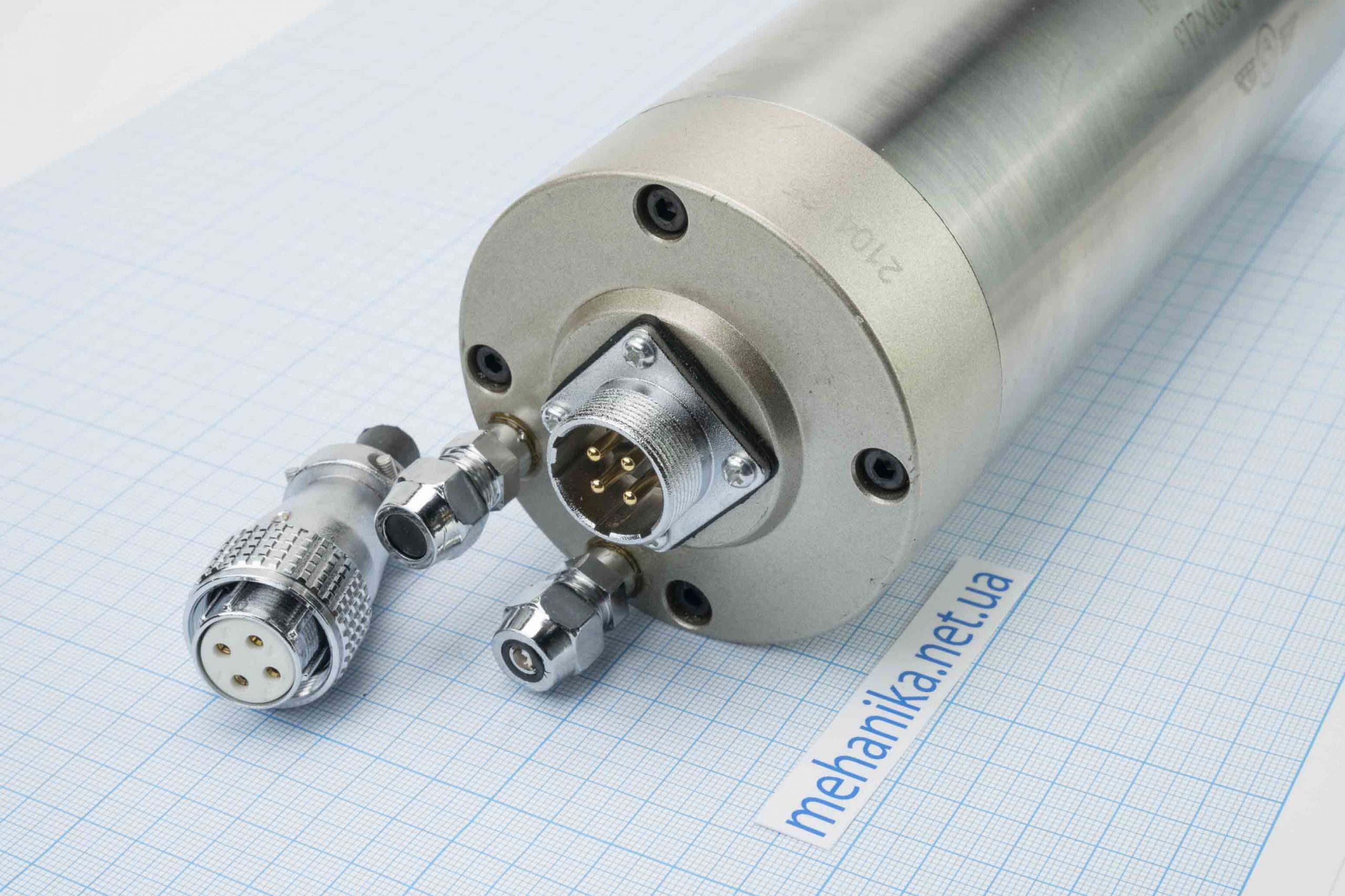

Процес охолодження шпинделя відбувається завдяки циркуляції охолоджувальної рідини, що тим самим дає змогу домогтися оптимального температурного режиму радіально-упорних підшипників і забезпечити тривалий термін експлуатації. Для керування роботою двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор). Під’єднання шпинделя до перетворювача частоти здійснюється за допомогою роз’єму.
Примітка: Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.
За потужністю у порівнянні з повітряними, шпинделі з рідинним охолодженням мають відчутно меншу вартість. Розміри шпинделя більш компактні. Шпиндель працює з низьким рівнем шуму, за умови, що різальний інструмент сам не виробляє сильного шуму. Циліндрична форма шпинделя та кріплення хомутом дають змогу легко регулювати висоту шпинделя й розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.

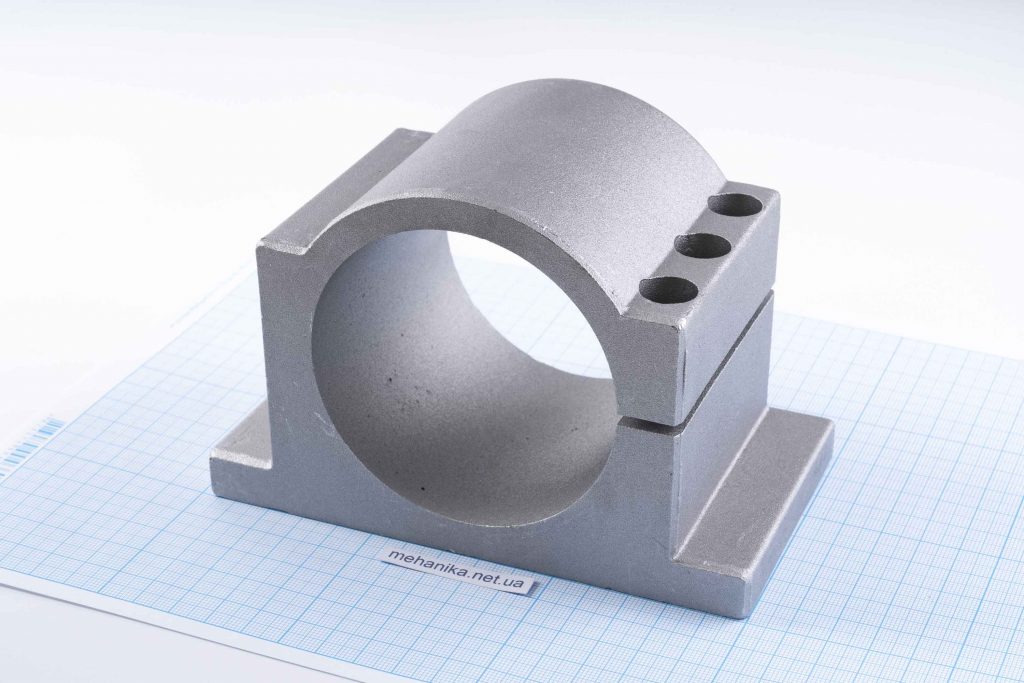

Використовується з: Кріплення (кронштейн) для шпинделя D80 мм (фото та посилання нижче)

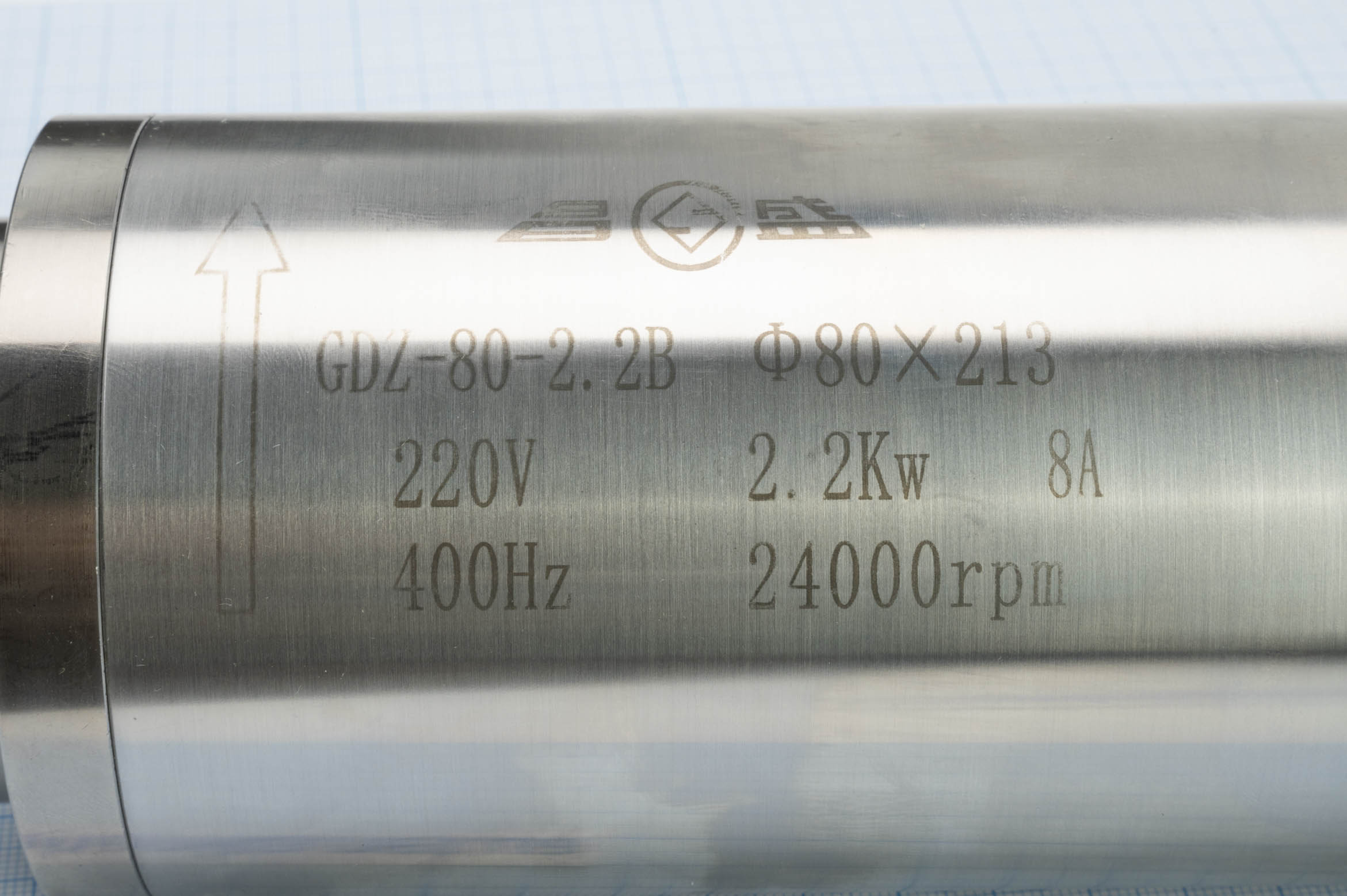

Технічні характеристики:
- Потужність шпинделя: 2.2kW
- Діаметр шпинделя: 80 мм
- Довжина шпинделя: 213 мм
- Напруга живлення: 220VAC
- Струм живлення: 8А
- Частота струму: 400Hz

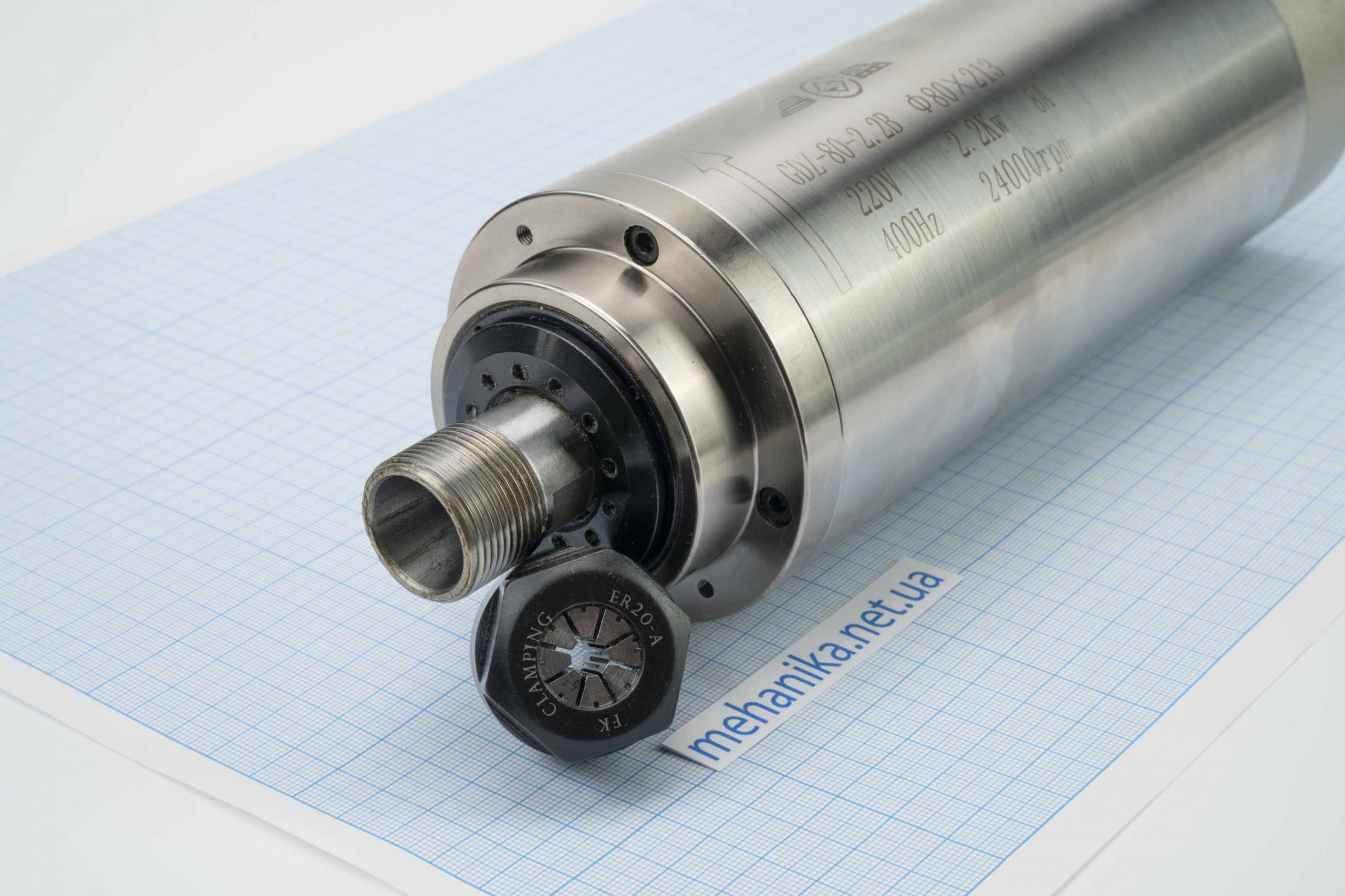

- Цанга: ER20-А
- Охолодження: водяне (рідинне)
- Швидкість обертання шпинделя: 24000 об/хв
- Підшипники: 2х7005C P4, 1х7002C P4
Корисна інформація: Щоб ваш шпиндель довго служив і не виникало проблем із обмоткою через корозію, у жодному разі не використовуйте для охолодження звичайну воду. Використовуйте відповідний насос для прокачування охолоджувальної рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або негерметичного насоса, де погано захищені електричні з’єднання. Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів, деякі типи трубок можуть втрачати форму за температури вище ніж 40°C.
Важливо!!!!
- Перш ніж приєднати шпиндель до частотника, необхідно налаштувати інвертор, інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек).
- Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання нижчих швидкостей може призвести до перегрівання шпинделя і як наслідок його вихід із ладу. Температура підшипникової опори не має перевищувати 65-66 °C.
