Опис

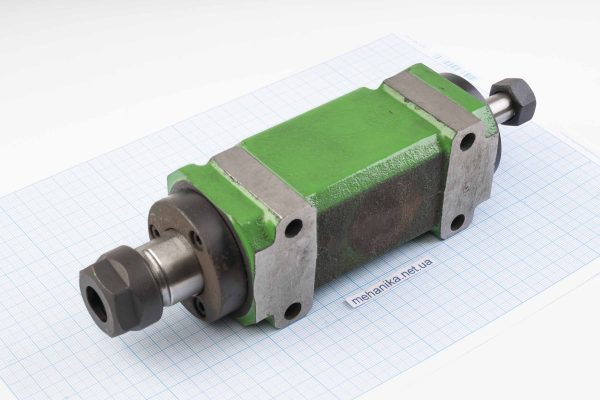

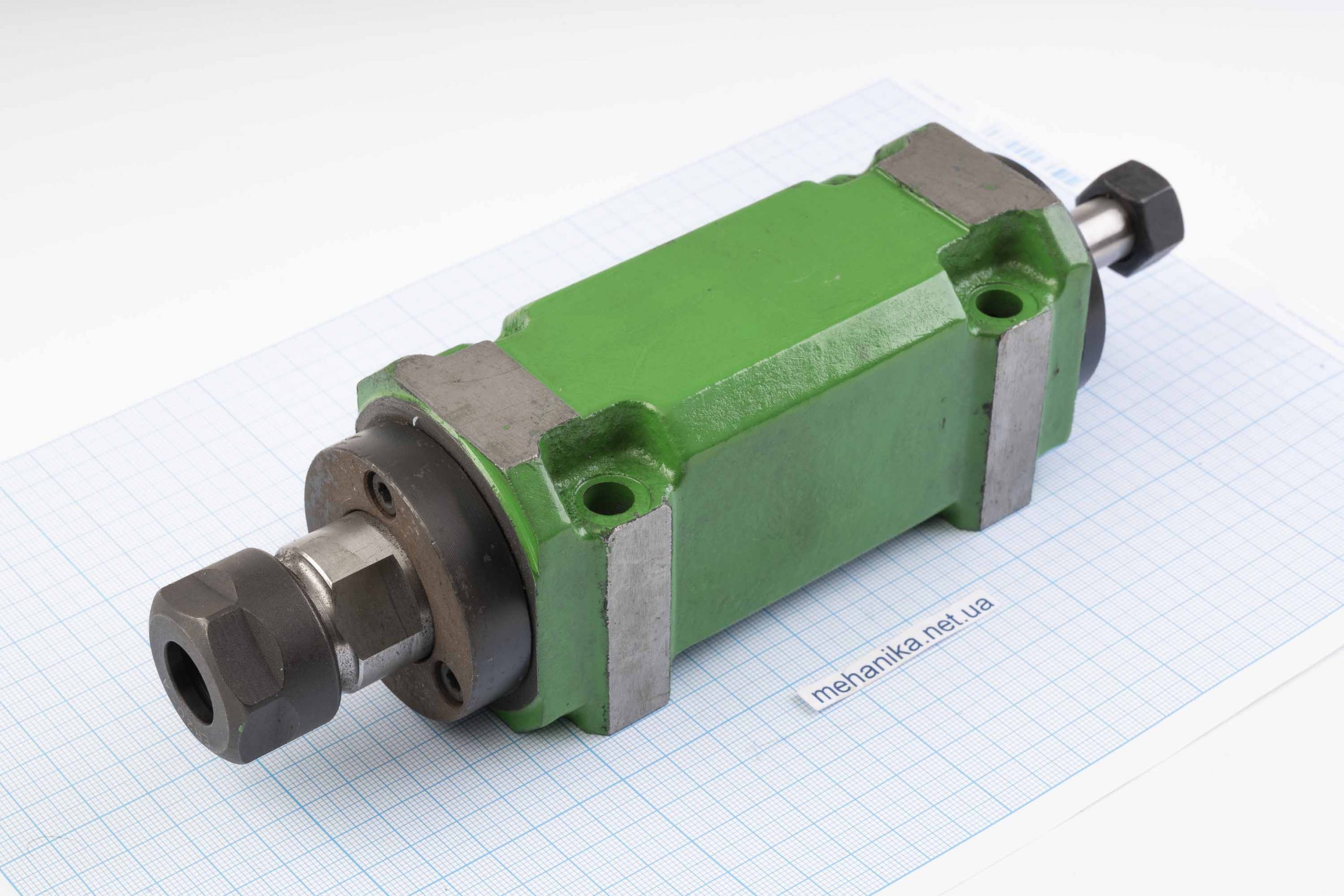

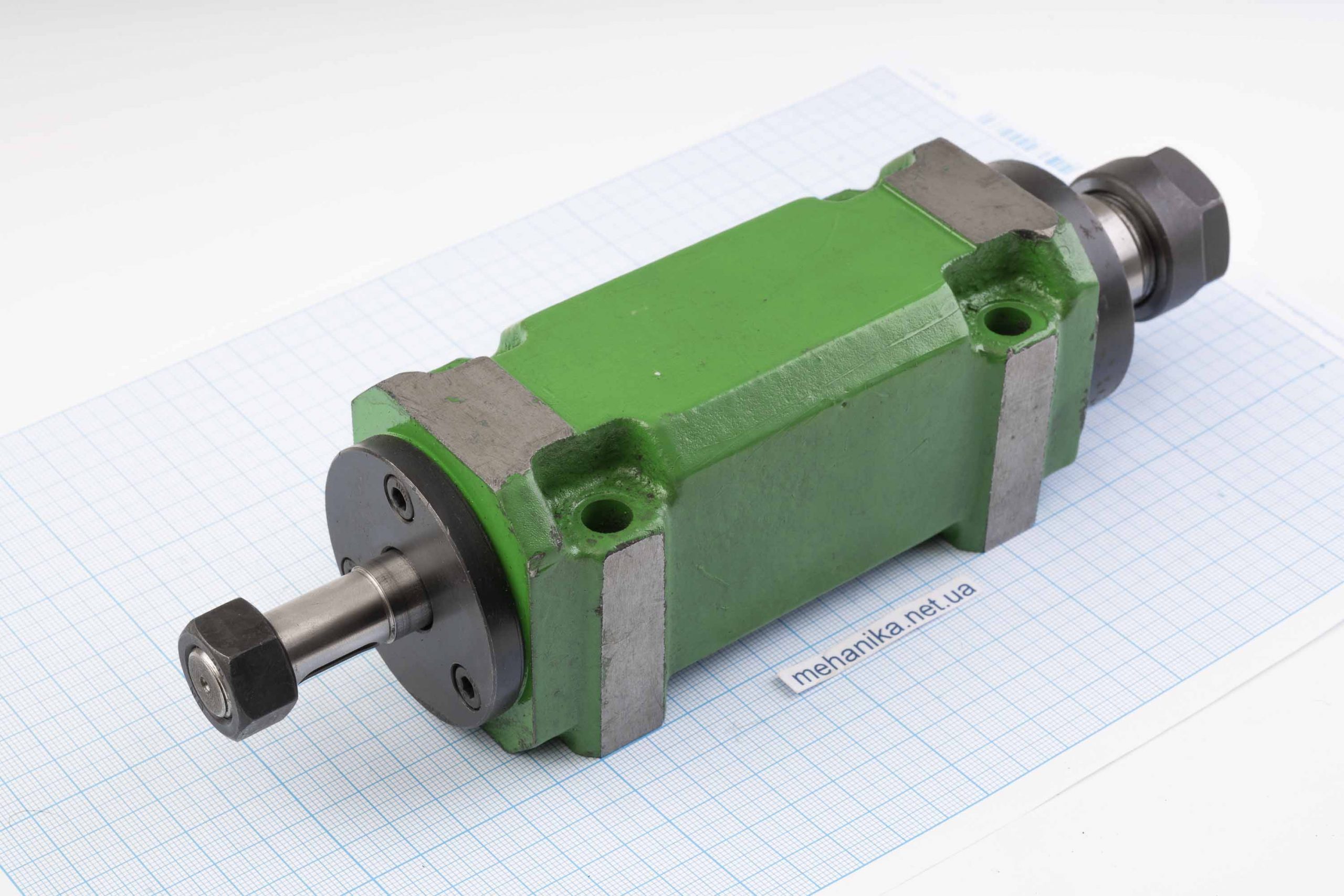

Реміннопривідний шпиндель ER20 – високоточний механізм з цанговим патроном ER20, який отримує обертання і момент від основного шпинделя за допомогою пасової передачі (шків і ремінь в комплект поставки не входять). Такий пристрій в основному застосовується на фрезерних і розточувальних верстатах (роботи з кутовим контактом) для розширення їх можливостей, підвищення продуктивності, а також для забезпечення високого крутного моменту на низьких обертах. Конструктивно шпиндель складається із встановленого в литому чавунному корпусі валу, який розміщений на підшипникових опорах. Якісні підшипники забезпечують високу несучу здатність і жорсткість ротора. Установка інструменту здійснюється ручним способом. ER20 не має наскрізного отвору. Потужність основного шпинделя для фрезерної головки даної моделі не повинна перевищувати 1.1 кВт.
Особливості:
- Висока точність
- Висока жорсткість
- Можливість роботи на низьких обертах з високим крутним моментом
- Можливість регулювання швидкості обертання шляхом заміни основного шпинделя або шківів пасової передачі
Технічні характеристики:
- Модель: ER20
- Тип приводу: ремінний
- Тип кріплення: на площину
- Зміна інструменту: ручна
- Максимальна швидкість обертання: 5000-6000 об/хв
- Цанговий патрон: ER20
- Діапазон затиску: 2-13 мм
- Діаметр валу під шків: 14 мм
- Ширина шпонки: 5 мм
- Радіальне биття: 0.01 мм

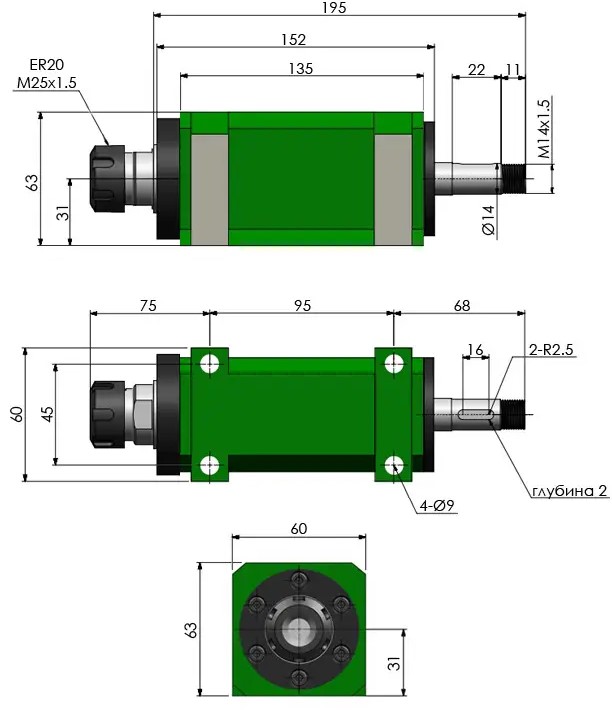

- Габаритні розміри: 238х60х63 мм
- Висота центру: 31 мм
- Матеріал корпусу: високоякісний чавун
- Рекомендована потужність основного шпинделя: ≤1.1 кВт
- Вага: 3 кг
