Опис
Знижувальний, імпульсний регульований модуль може використовуватися для заряду акумуляторів і як світлодіодний драйвер і як перетворювач напруги для різних пристроїв.

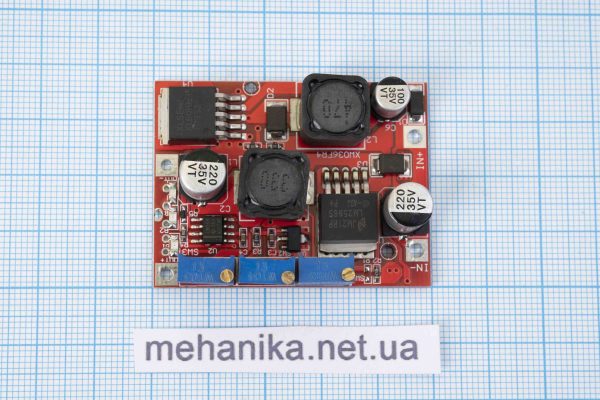

Пристрій модуля – це 2 послідовно включені незалежні перетворювачі LM2577S і LM2596S.

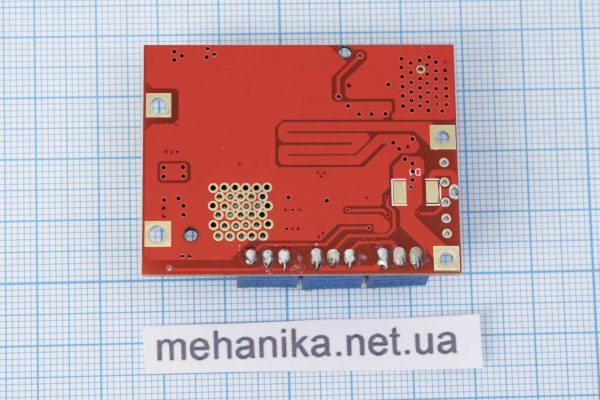

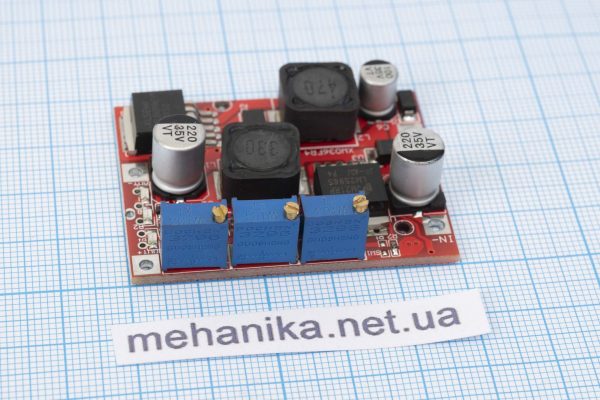

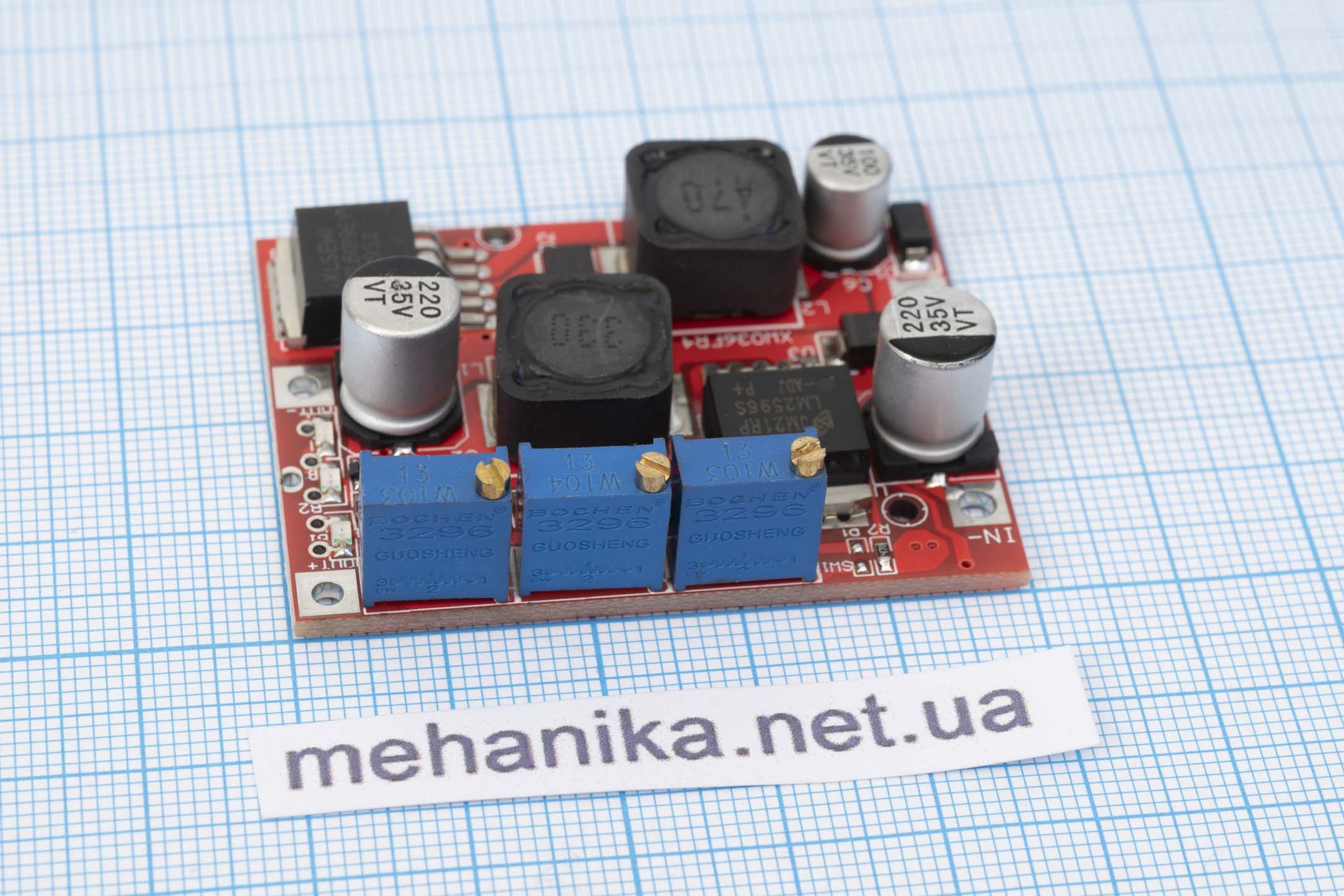

За допомогою змінних резисторів можна встановити вихідну напругу, вихідний струм.
Іще одним резистором встановлюється напруга порогу індикації світлодіода в процесі заряджання і повідомляє про те, що закінчується зарядка.
Особливості:
- 1 ступінь перетворення на базі LM2577S – вхідна напруга 4-27V підвищується до 27V. Якщо на вході напруга перевищить 27V, напруга проходить на 2 сходинку без перетворення аж до максимальних 35V.
- 2 ступінь перетворення на базі LM2596S – напругу 27V знижується до необхідного. Тут же відбувається регульоване обмеження вихідного струму.
- Резистор SW1 задає вихідну напругу 1,25-25V
- РезисторSW2 встановлює поріг світлодіода для індикації процесу зарядки
- РезисторSW3 задає обмеження вихідного струму 0,02А-2,9А
Технічні характеристики:
- Вхідна напруга: DC 4-35V
- Вихідна напруга: DC 1.25-25V
- Максимальний вихідний струм: до 3А (за наявності радіатора до 5А)
- Захист від короткого замикання та перевантаження: Так
- Робоча температура: -40°C…+85°C
- Розміри: 50 мм х 38 мм х 13 мм
