Опис

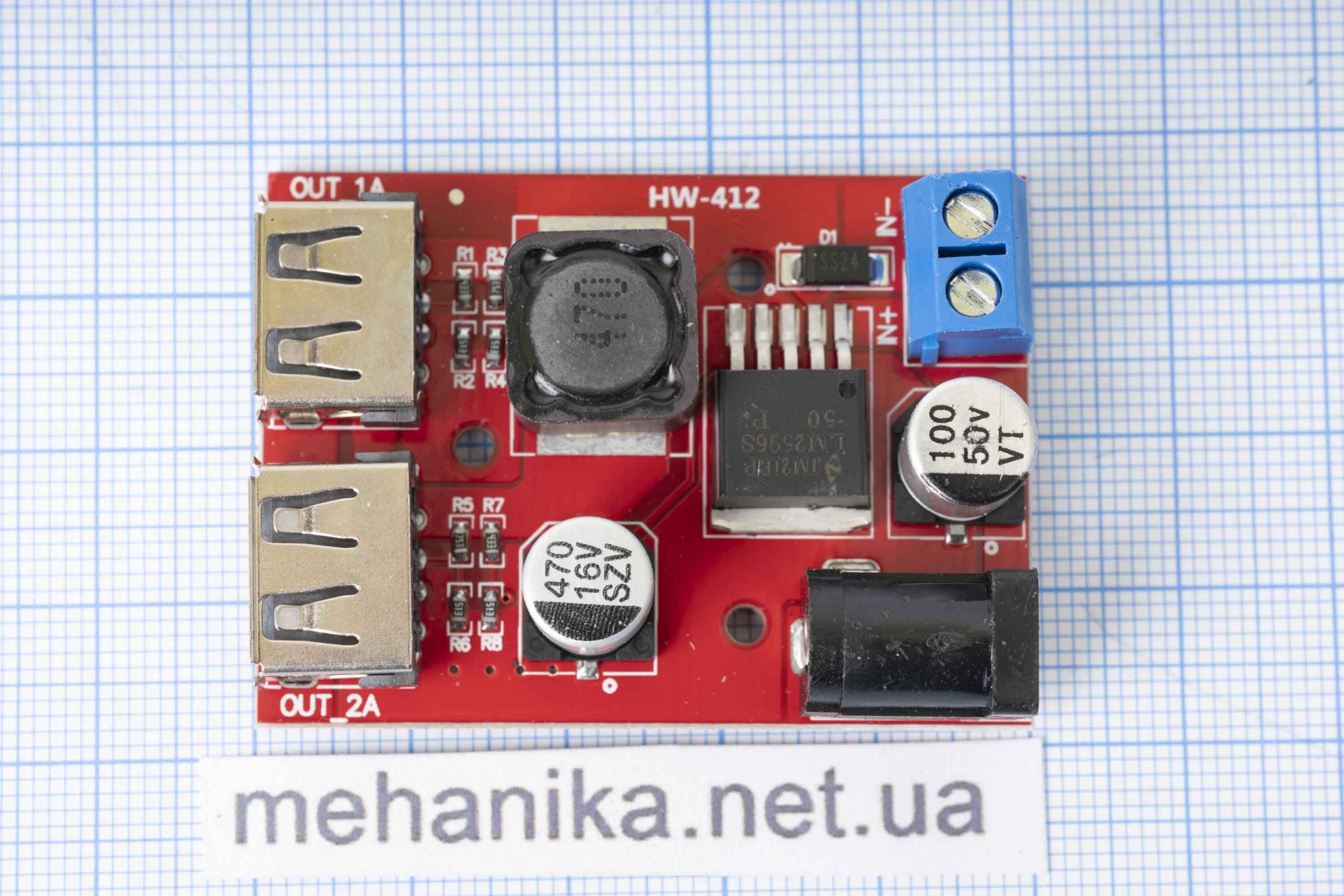

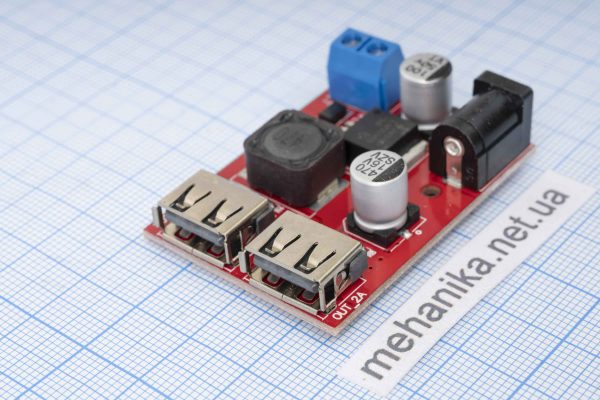

Понижувальний DC-DC перетворювач HW-412 на базі контролера LM2596S призначений для зниження постійної напруги з 6–40 V до стабілізованих 5 V. Модуль оснащений двома USB Type-A портами із загальним вихідним струмом до 3 А та максимальною потужністю 15 W.
Перетворювач дозволяє отримати живлення 5 V від автомобільної мережі 12 V або 24 V, акумуляторів, блоків живлення та інших джерел постійної напруги. Його можна використовувати як стабілізатор напруги 12V–5V або 24V–5V для живлення USB-пристроїв, електронних модулів, контролерів та іншого обладнання.

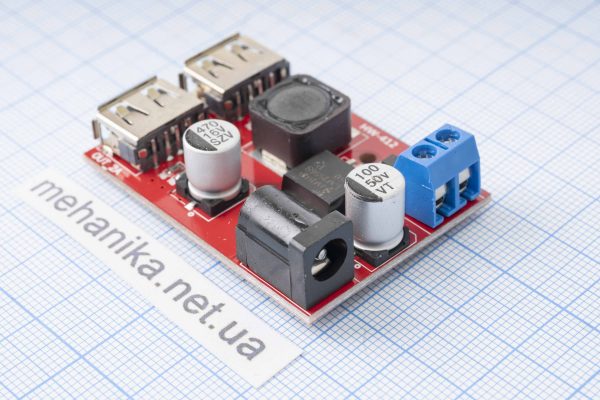

Імпульсний контролер LM2596S забезпечує ефективне перетворення напруги з ККД до 92%. Для підключення вхідного живлення передбачено стандартний роз’єм DC 5.5×2.1 мм та гвинтові клеми.
Технічні характеристики
- Модель плати: HW-412
- Контролер: LM2596S
- Тип перетворювача: понижувальний DC-DC (Step-Down, Buck)
- Вхідна напруга: 6–40 V DC
- Вихідна напруга: 5 V DC, стабілізована
- Максимальний вихідний струм: 3 А (сумарний)
- Максимальна вихідна потужність: 15 W
- Кількість виходів: 2 × USB Type-A
- Вихідний струм при використанні двох USB: до 1,5 А на кожен порт
- ККД: до 92%
- Частота перетворення: 150 kHz
- Діапазон робочих температур: від -40 до +85 °C
- Вхідні роз’єми: DC 5.5×2.1 мм, гвинтові клеми
- Розпізнавання заряджання: резистори ідентифікації Apple
- Розміри: 50 × 35 × 12 мм
Особливості
- Перетворення напруги 6–40 V на стабілізовані 5 V.
- Два USB-порти для одночасного підключення пристроїв.
- Максимальний сумарний вихідний струм до 3 А.
- Висока ефективність перетворення — до 92%.
- Імпульсна схема з контролером LM2596S.
- Можливість живлення від автомобільних акумуляторів 12 V і 24 V.
- Два способи підключення вхідного живлення.
- Компактні розміри для вбудовування в електронне обладнання.
Понижувальний USB-перетворювач LM2596S використовується для:
- Живлення USB-пристроїв від мережі автомобіля 12 V або 24 V.
- Перетворення напруги акумуляторів 12 V і 24 V на 5 V.
- Заряджання смартфонів та інших пристроїв через USB.
- Живлення мікроконтролерів, плат розробки та електронних модулів.
- Створення автономних джерел живлення 5 V.
- Використання в саморобних електронних пристроях і DIY-проєктах.
Важливо:
Максимальний сумарний вихідний струм становить 3 А. При одночасному використанні обох USB-портів заявлений струм становить до 1,5 А на кожен порт.
Модуль працює тільки на зниження напруги. Вихідна напруга фіксована — 5 V, регулювання не передбачено.
Реальна доступна потужність залежить від вхідної напруги, навантаження та умов охолодження. Для тривалої роботи з максимальним навантаженням необхідно контролювати температуру компонентів.
