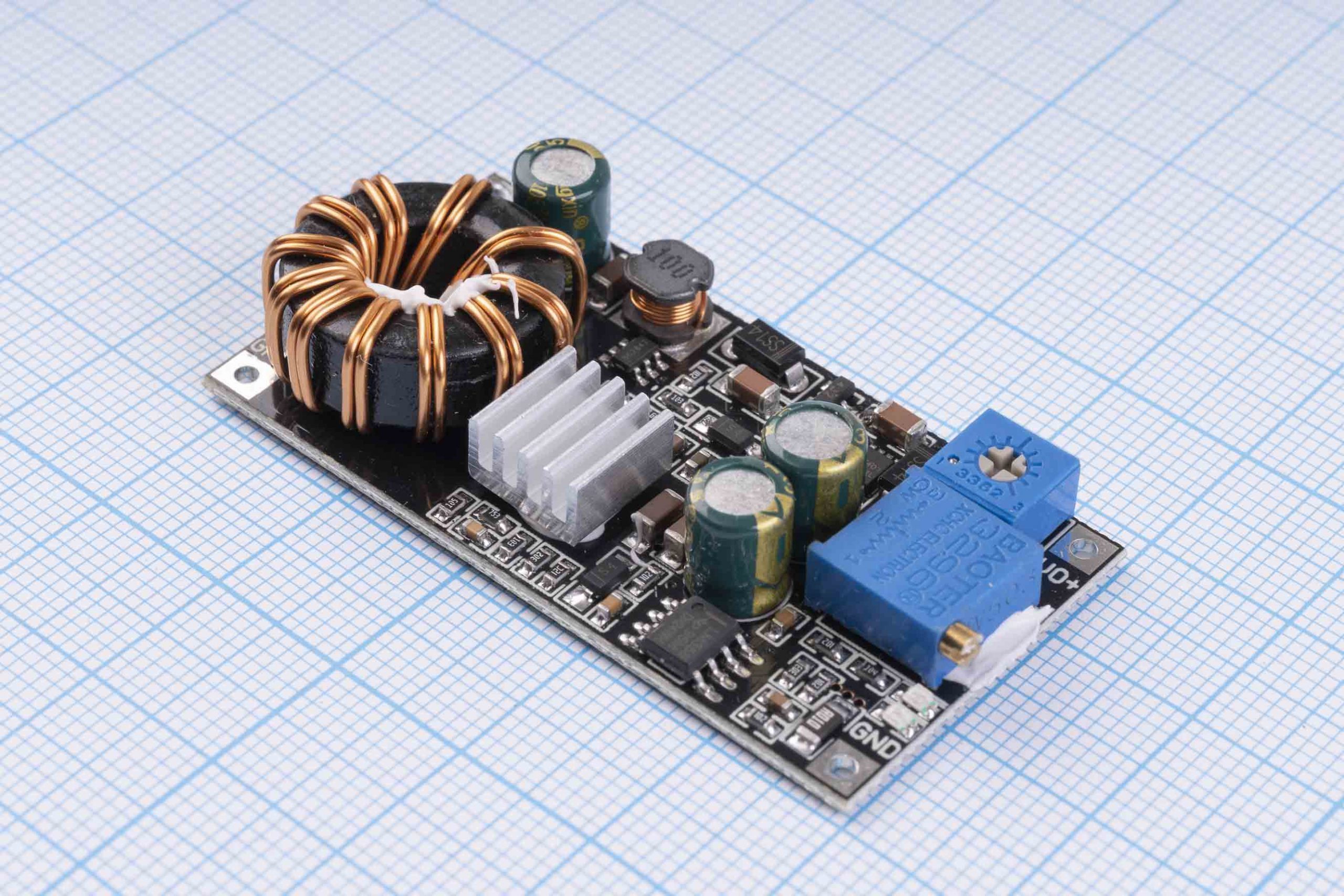

Опис
Модуль підвищення напруги на основі мікросхеми TPS61088 – це високоефективний синхронний перетворювач, який забезпечує стабільне підвищення напруги у широкому діапазоні вхідних та вихідних значень. Він підтримує режим постійної напруги та постійного струму, що робить його ідеальним рішенням для живлення різних пристроїв, включаючи акумуляторні батареї, LED-драйвери, живлення електронних схем тощо.
Основні особливості:
- Синхронна випрямна схема – забезпечує вищий ККД у порівнянні з асинхронними рішеннями.
- Захист від короткого замикання – у разі короткого замикання вихід вимикається, а після усунення несправності автоматично відновлюється.
- Широкий діапазон вхідної напруги – від 2.7V до 20V, що дозволяє використовувати модуль із різними джерелами живлення.
- Регульована вихідна напруга – в межах 4.5-20V із максимальним струмом 4A.
- Висока вихідна потужність – при вхідній напрузі 4.2V максимальна потужність досягає 30W.
- Компактні розміри – модуль має габарити 52 мм х 26 мм х 10 мм, що дозволяє легко інтегрувати його у вашу систему.

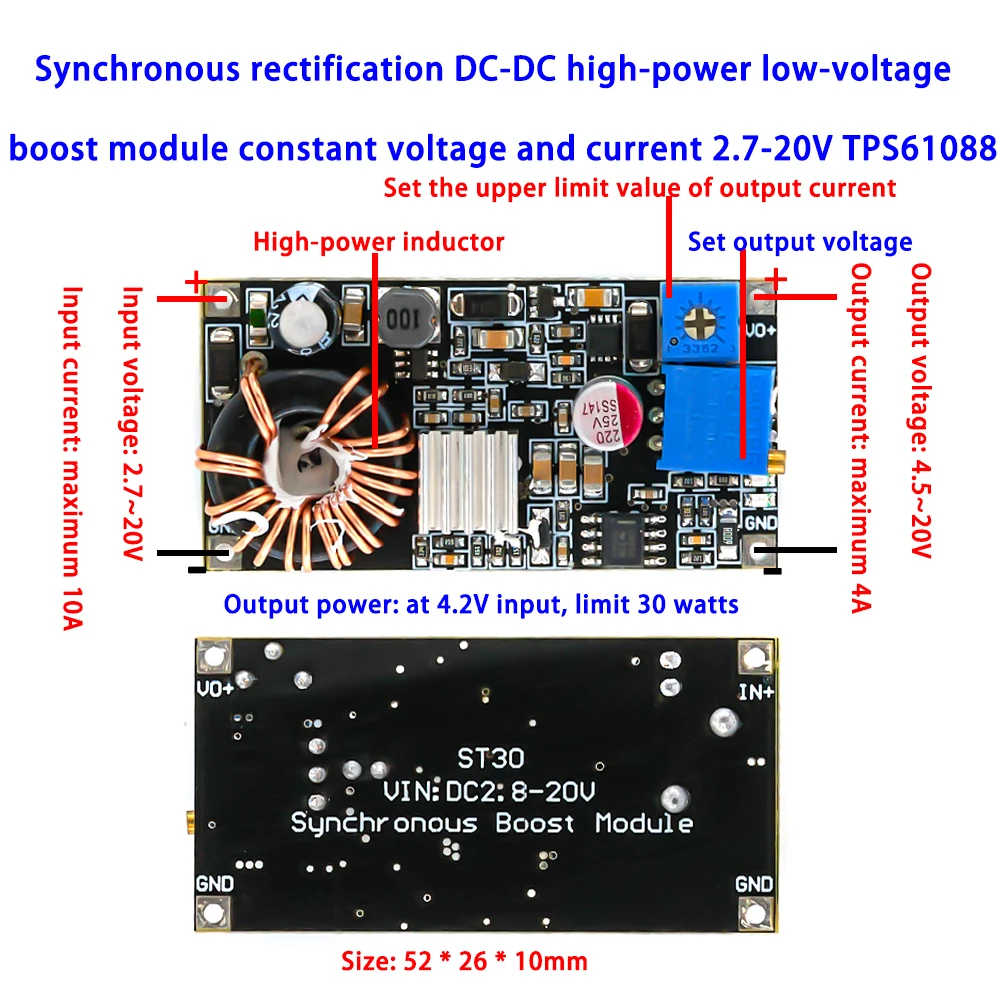

Технічні характеристики:
- Модель: ST30
- Вхідна напруга: DC 2.7-20V
- Вихідна напруга: 4.5-20V
- Максимальний вхідний струм: 10a
- Максимальний вихідний струм: 4A
- Максимальна потужність: 30W (при 4.2V на вході)
- Частота перемикання: 150 kHz
- Захист: від короткого замикання, перегріву
- Розмір: 52 мм х 26 мм х 10 мм
Застосування:
- Живлення мікроконтролерів, модулів та електронних схем
- Підвищення напруги з акумуляторних батарей (наприклад, 3.7V до 12V)
- LED-драйвери та живлення світлодіодних стрічок
- Зарядні пристрої для різних акумуляторів
- Автомобільна електроніка, системи живлення

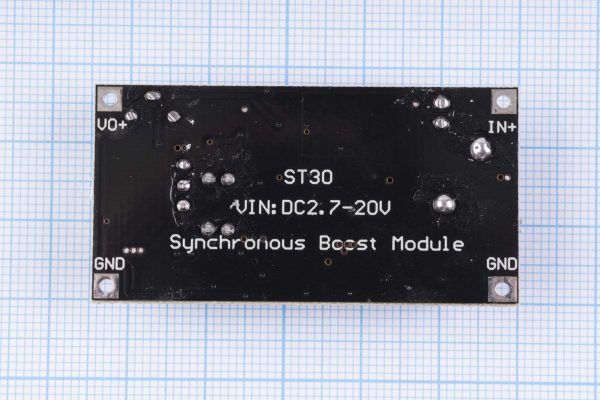

Схема підключення:
- IN+ – вхідний плюс (+)
- IN- – вхідний мінус (-)
- VOUT+ – вихідний плюс (+)
- GND – загальний мінус (-)
Примітки:
- Перед підключенням переконайтеся, що вхідна напруга не перевищує 20 В, інакше можливе пошкодження модуля.
- Не допускайте короткого замикання на виході – хоча модуль має захист, краще уникати таких ситуацій.

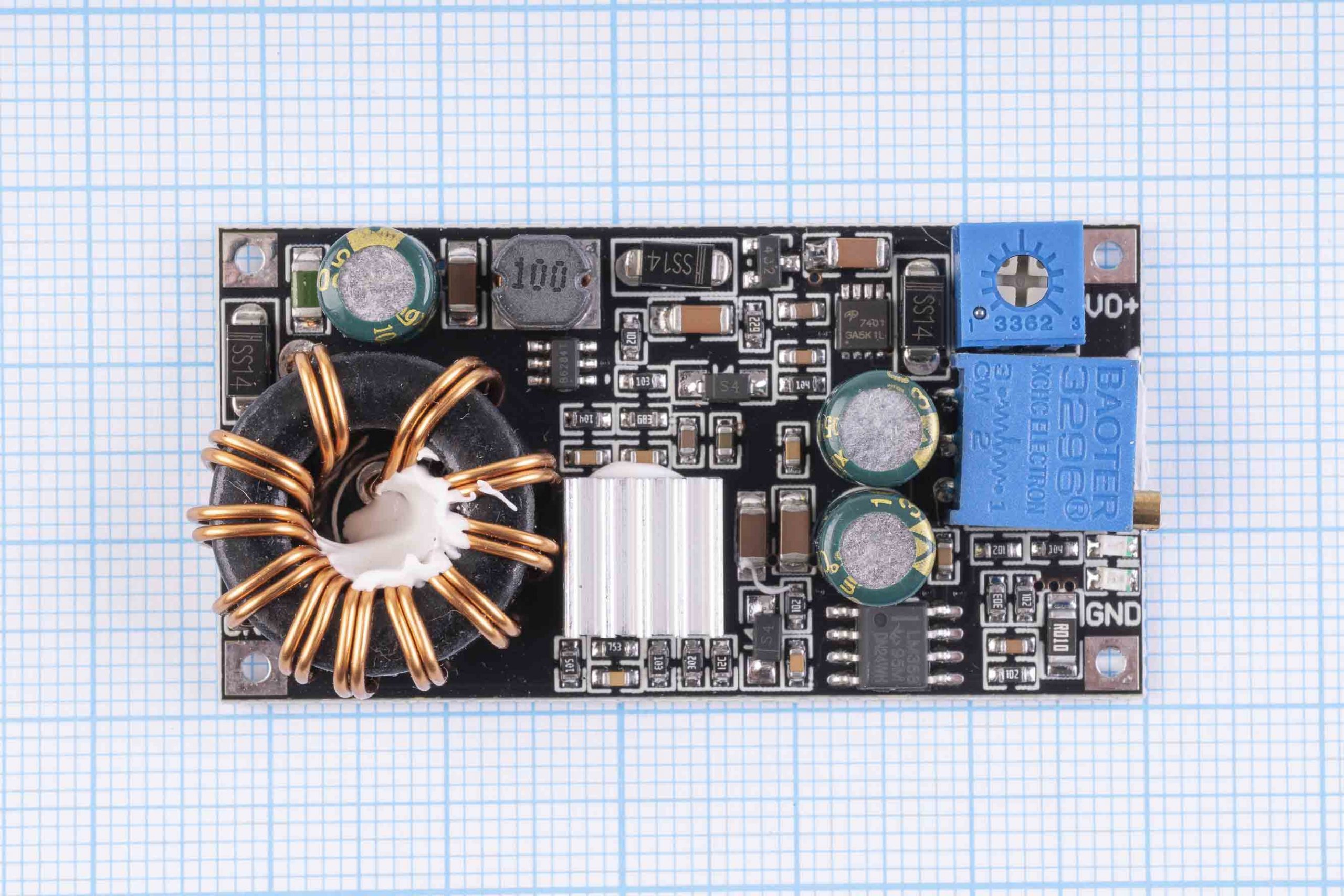

- Регулювання вихідної напруги здійснюється за допомогою потенціометра на платі.
Цей модуль стане чудовим вибором для ентузіастів радіоелектроніки, розробників електронних пристроїв та інженерів, які шукають ефективне рішення для підвищення напруги у своїх проєктах.
