Опис
Підвищуючий DC-DC перетворювач дає змогу отримати на виході стабілізовану напругу у разі зміни напруги на вході. Напруга на виході буде завжди вищою від напруги на вході.

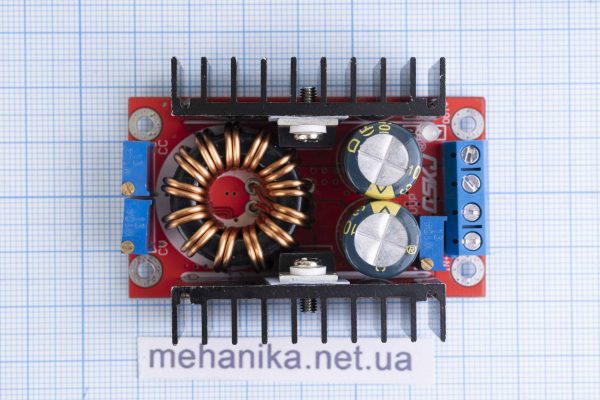

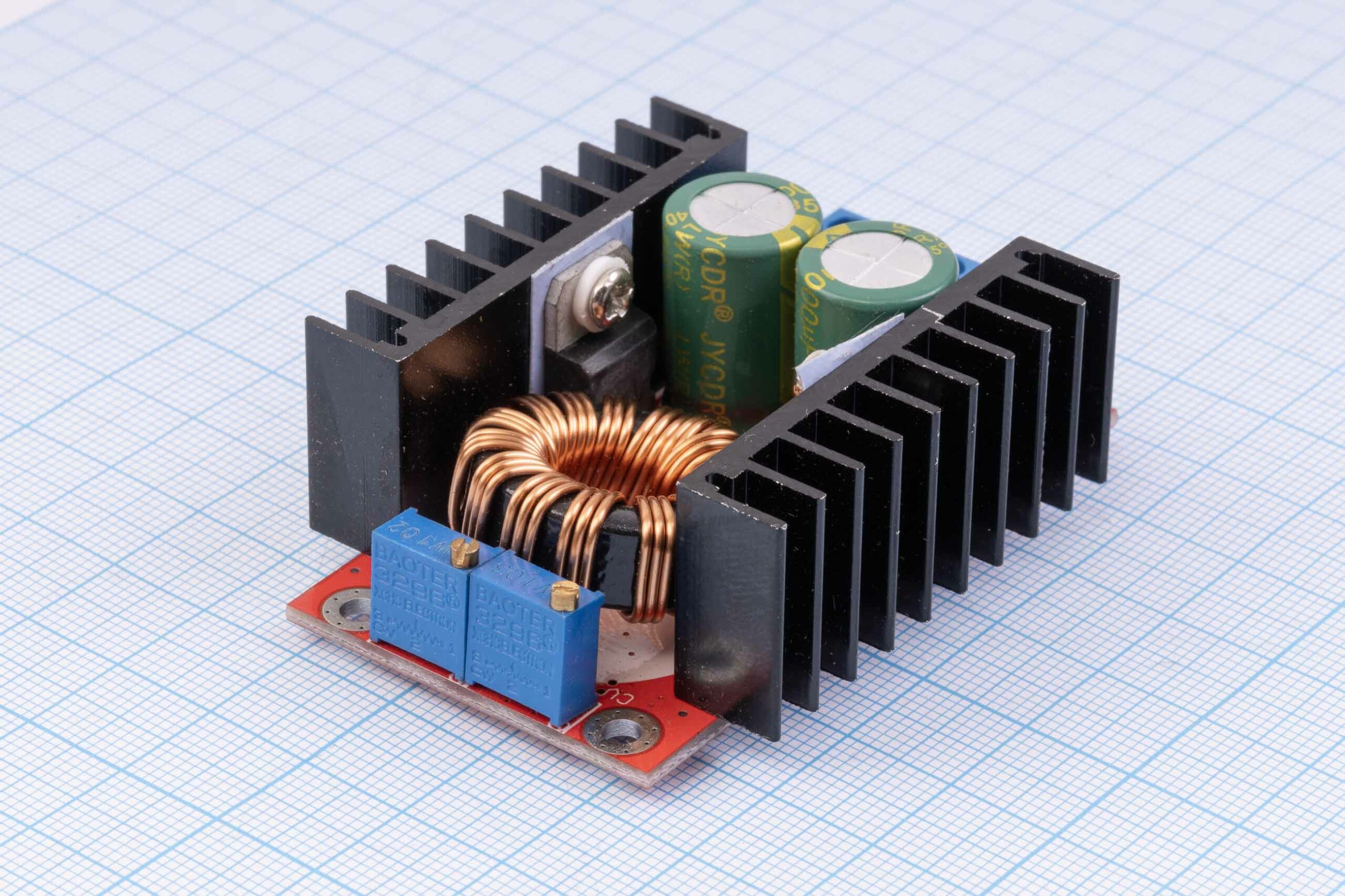

Високоефективний підвищувальний DC-DC перетворювач, з вхідною напругою DC 10-30V і вихідною напругою DC 12-35V. DC-DC перетворювач оснащений двома масивними алюмінієвими радіаторами, до яких через ізоляційну прокладку надійно прикріплені спарений випрямний діод та транзистор HY1707P.
Система природного пасивного охолодження чудово справляється зі 100-ватними навантаженнями. Більш інтенсивне нагрівання компонентів, що виникає при навантаженнях потужністю 100 – 150W, знімається додатковим посиленим охолодженням. Також на платі встановлені потенціометри для регулювання вихідної напруги та струму.
Підключення та налаштування модуля DC-DC 1224-150W

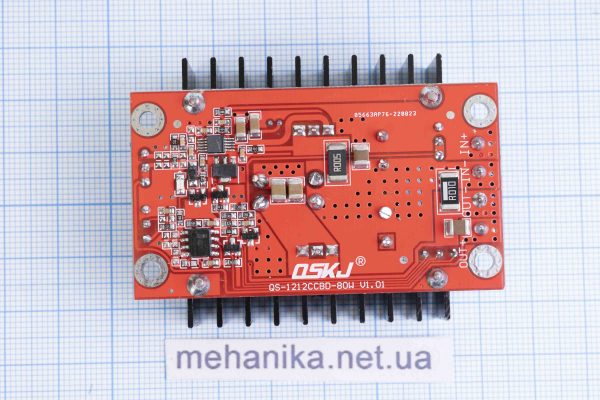

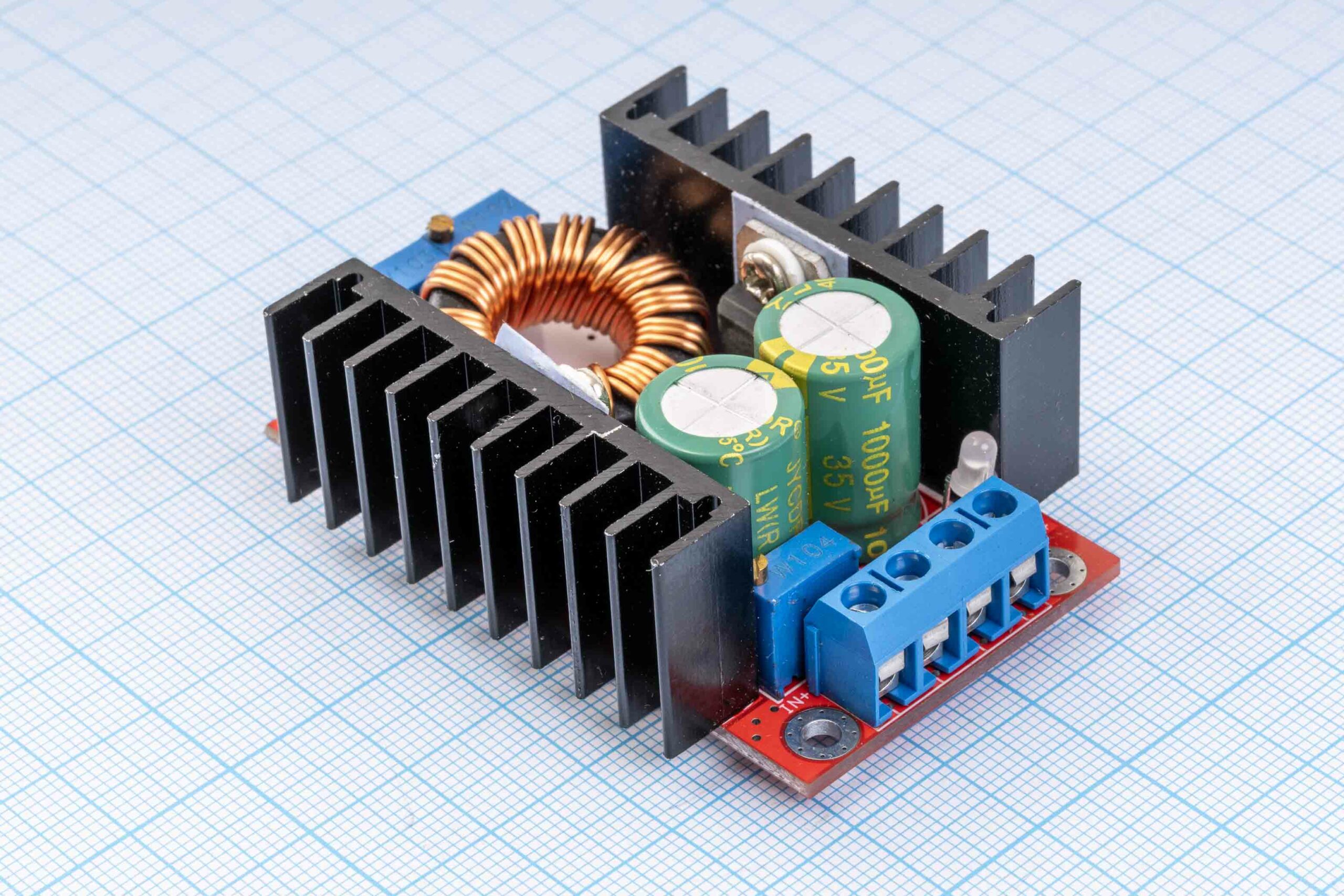

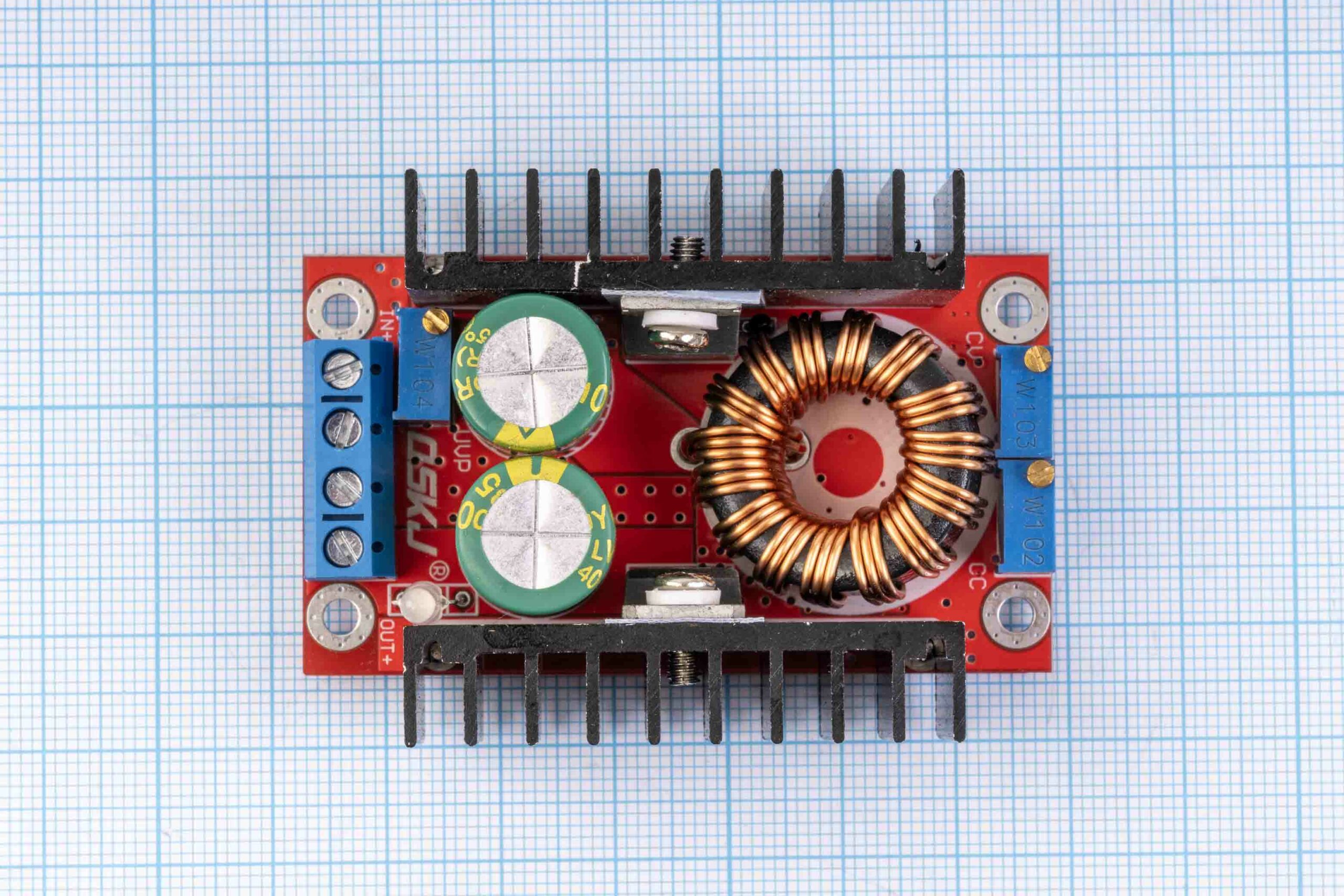

Контакти вхідної та відрегульованої напруги перетворювача зручно розташовані з одного боку. Гвинтові клеми вхідної групи на платі позначені символами IN+/IN-, клеми ланцюга навантаження промарковані OUT+/OUT-.
Модуль підвищувального DC-DC перетворювача оснащений ручним механічним регулятором рівня вихідної напруги — єдиним мініатюрним потенціометром з гвинтовим механізмом багатооборотного обертання. Поворотами за годинниковою стрілкою або проти здійснюється вибір напруги: напрямки відповідають збільшенню або зменшенню. Регулювання вихідної напруги досягається оцінкою показників будь-якого вольтметра, що замірює вільні від навантаження контакти групи OUT+/-. Найнижча напруга виходу в підвищувальному перетворювачі прямо залежить від рівня вхідної напруги, з урахуванням робочих втрат. Повний перехід від однієї межі підтримуваного діапазону вихідної напруги 12-35V до іншої виконується за 25 ± 3 оберти потенціометра навколо своєї осі.
Схема DC-DC імпульсного перетворювача QSKJ 1224 150W:
Технічні характеристики:
- Вхідна напруга: DC 10-30V
- Вихідна напруга: DC 12-35V
- Вихідний струм: 10A (MAX)
- Вихідна потужність: 100W (за природного охолодження), 150W (за посиленого тепловиділення).
- Ефективність перетворення: 96%(MAX)
- Струм холостого ходу: 25 mA (типовий).
- Підвищення температури при повному навантаженні: До 45°C.
- Робоча температура: промислова (від -40°C…+85°C) (якщо температура навколишнього середовища, понад +40°C, будь ласка, зменште споживання енергії або посильте охолодження)
- Регулювання напруги: ± 0,5%.
- Розмір: 65 х 46.8 х 24 мм
- Швидкість динамічного відгуку: 5% за 200 мкс.
