Опис

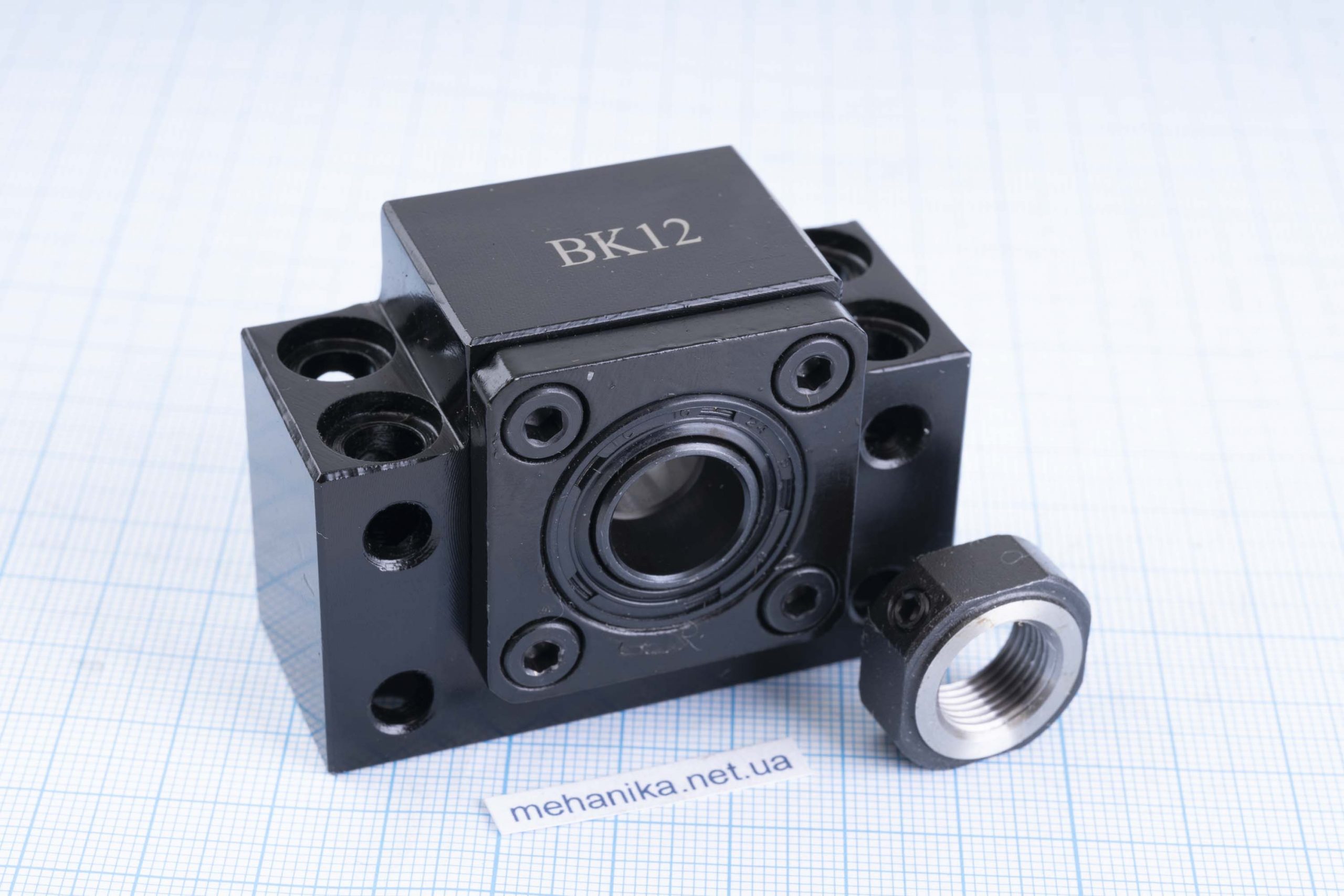

Підшипникова опора ходового гвинта серії BK є сталевим корпусом з монтажним отвором, який надійно захищає від пилу і бруду встановлені в нього два радіально-упорні підшипники. Вони дозволяють жорсткіше фіксувати гвинт у радіальному напрямку та створювати натяг в осьовому. Розташування отворів передбачає універсальне кріплення – паралельно або перпендикулярно до монтажної площини.
Опори серії BK з двома шарикопідшипниками служать для фіксації приводного гвинта в радіальному та осьовому напрямках, ефективно передаючи всі зусилля з гвинта на станину, що збільшує максимальну швидкість обертання гвинта і довговічність передачі. Дана конструкція опор вважається традиційною для виготовлення високоточних верстатів і механізмів.
У нас у продажу лише якісний продукт. Це перевірено не одним десятком покупців.
Нижче наведені таблиці з параметрами даних опор.
В опорах FF та BF встановлені радіальні підшипники.
В опорах BK і FK встановлені радіально-упорні підшипники.
Характеристики:
- d1: 12 мм
- L: 25 мм
- L1: 5 мм
- L2: 29 мм
- L3: 5 мм
- C1: 13 мм
- C2: 6 мм
- B: 60 мм
- H: 43 мм
- b±0.02: 30 мм
- h±0.02: 25 мм
- B1: 34 мм
- H1: 32.5 мм
- E: 18 мм
- P: 46 мм
- d2: 5.5 мм
- Діаметр наскрізного отвору, X: 6.6 мм
- Діаметр центровки, Y: 10.8 мм
- Глибина центровки, Z: 1.5 мм
- Різьба стопорної гайки, М: M12x1
