Опис

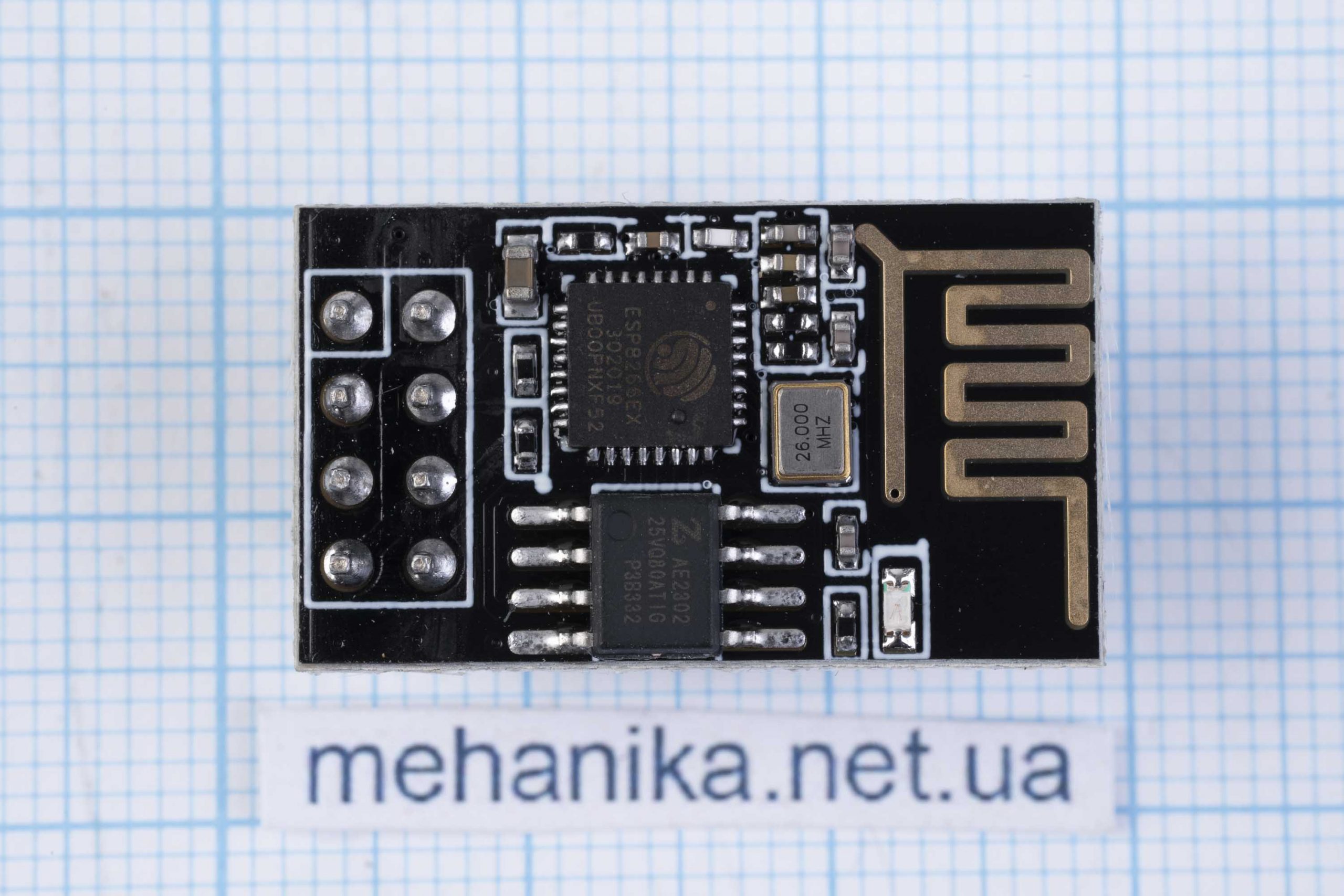

Оновлений Wi-Fi модуль ESP8266 версії ESP-01S на базі мікросхеми ESP8266EX з вбудованим стеком протоколу TCP/IP і керуванням AT-командами. Чип створений для використання в розумних розетках, mesh-мережах, IP-камерах, бездротових сенсорах, переносній електроніці тощо.
Передбачено два варіанти використання чипа:
- 1) міст UART-WIFI, коли модуль на базі ESP8266 під’єднують до наявного рішення на базі будь-якого іншого мікроконтролера, яким керують AT-командами, забезпечуючи зв’язок рішення з інфраструктурою Wi-Fi;
- 2) реалізують нове рішення, що використовує сам чип ESP8266 як керівний мікроконтролер.
Характеристики:
- Підтримка WiFi протоколів 802.11 b/g/n
- Wi-Fi Direct (P2P), soft-AP
- Вбудований стек TCP/IP
- Вбудований TR перемикач, balun, LNA, підсилювач потужності і відповідність мережі
- Вбудований PLL, регулятори, і система управління живленням
- Вихідна потужність +19.5 дБм у режимі 802.11b
- SDIO 2.0, SPI, UART
- STBC, 1×1 MIMO, 2×1 MIMO
- Пробудження і надсилання пакетів: до 22 мс
- Споживання в режимі Standby до 1.0 мВт (DTIM3)
- Розміри: 24.5 мм х 14 мм
Виводи:
- Vcc – живлення, +3.3V (максимально 3.6V)
- GND – загальний
- TXD – передача даних (рівень 3.3V)
- RXD – приймання даних (рівень 3.3V)
- CH_PD – вимкнення модуля (низький рівень активний, для ввімкнення модуля слід подати Vcc)
- GPIO0 – вивід загального призначення 0
- GPIO2 – вивід загального призначення 2 (LED blue, low-on)
- RST – скидання модуля (низький рівень активний)
