Опис
USB міні програматор CH341A використовується для програмування мікросхем BIOS для материнських плат комп’ютерів, ноутбуків, відеокарт, мультимедійних плеєрів, пам’яті телевізорів, РК-дисплеїв, маршрутизаторів, ігрових приставок, супутникових ресиверів, ресиверів T2, 24 EEPROM, 25 SPI FLASH і т.п.
Для використання програматора потрібно спочатку підключити його до USB порту комп’ютера. Якщо все в порядку, на корпусі програматора повинен спалахнути червоний світлодіод. Після цього операційна система повинна почати пошук драйверів і їх не виявить. Драйвера потрібно буде встановити самостійно вручну за допомогою диспетчера пристроїв. Після цього операційна система повинна визначити вибору програм в розділі «Інтерфейси» як USB-EEP/I2C CH341A і в розділі «Порти COM і LPT» як USB-SERIAL CH341A. Потім потрібно встановити програму для роботи з програматором, зазвичай використовують CH341A Programmer.
Тепер можна розпочинати програмування. Якщо ви будете програмувати мікросхему на ZIF панелі програматора, то потрібно підняти ручку-фіксатор, щоб відкрити пази для установки мікросхеми. Обов’язково має бути від’єднано мікросхему, яку збираєтеся програмувати, від кінцевого пристрою і встановити її по ключу в пази вибору програм (ключ повинен вказувати на ручку-фіксатор). Потім опустити ручку-фіксатор, щоб зафіксувати мікросхему. Якщо потрібно програмувати мікросхеми 25 серії в корпусі SOP8 або SOP16, то в комплекті поставки програматора є перехідник DIP8-SOP8 / SOP16. З’єднати мікросхему з контактною площадкою можна як за допомогою пайки, так і за допомогою акуратного закріплення ніжок мікросхеми механічним шляхом (крокодилом, прищіпкою і т.п.). Мікросхеми потрібно встановлювати по ключу, як зображено на піктограмі, яка є на корпусі перехідника.
Також є можливість внутрішньосхемного програмування по ISP інтерфейсу. Також на корпусі програматора присутній інтерфейс RS232.
Управління програматором здійснюється від комп’ютера за допомогою спеціальних програм, наприклад CH341A Programmer. На корпусі програматора є перемичка позначена 1,2.3. Вона використовується для перемикання режимів Paralell (1-2) і Serial (2-3).

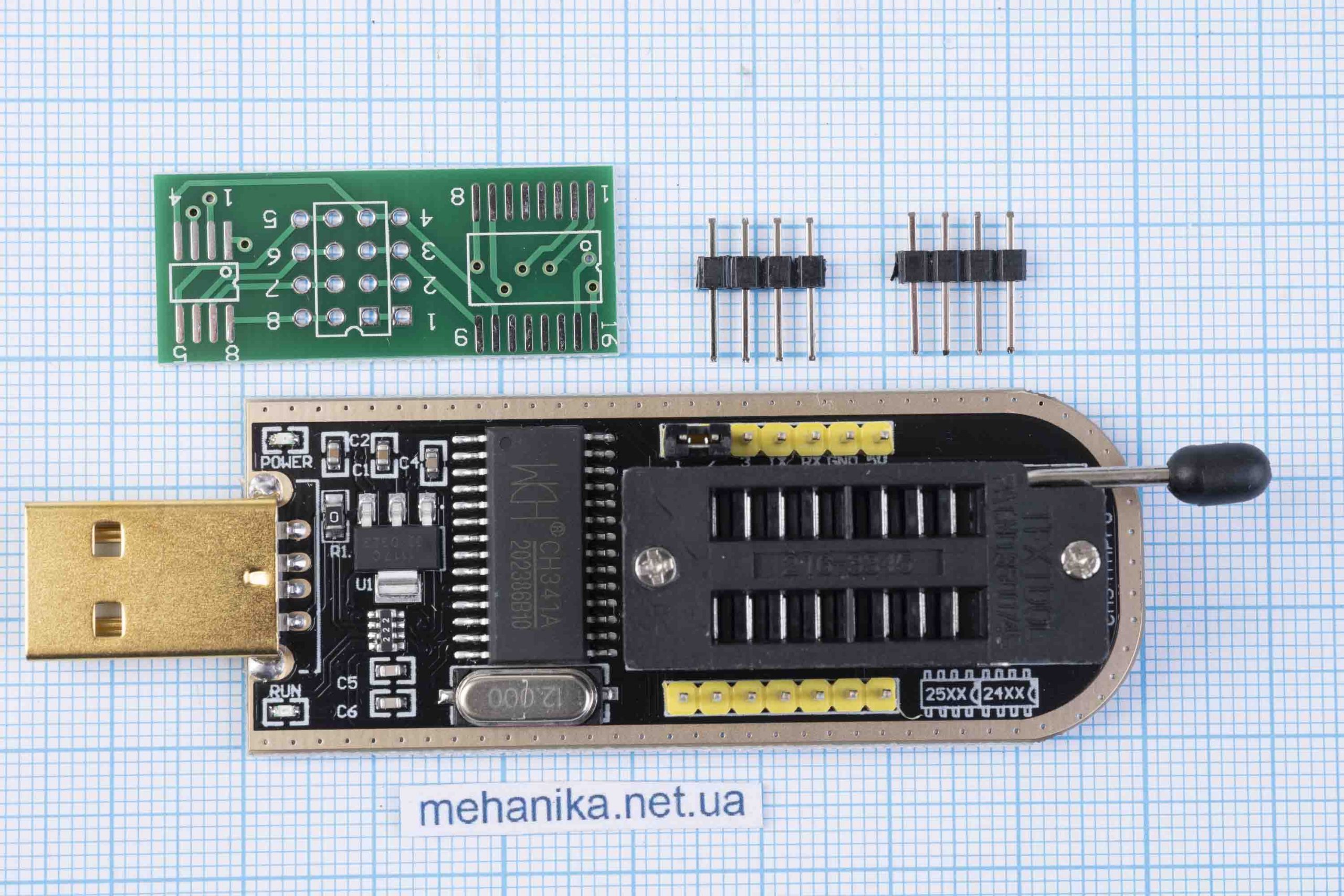

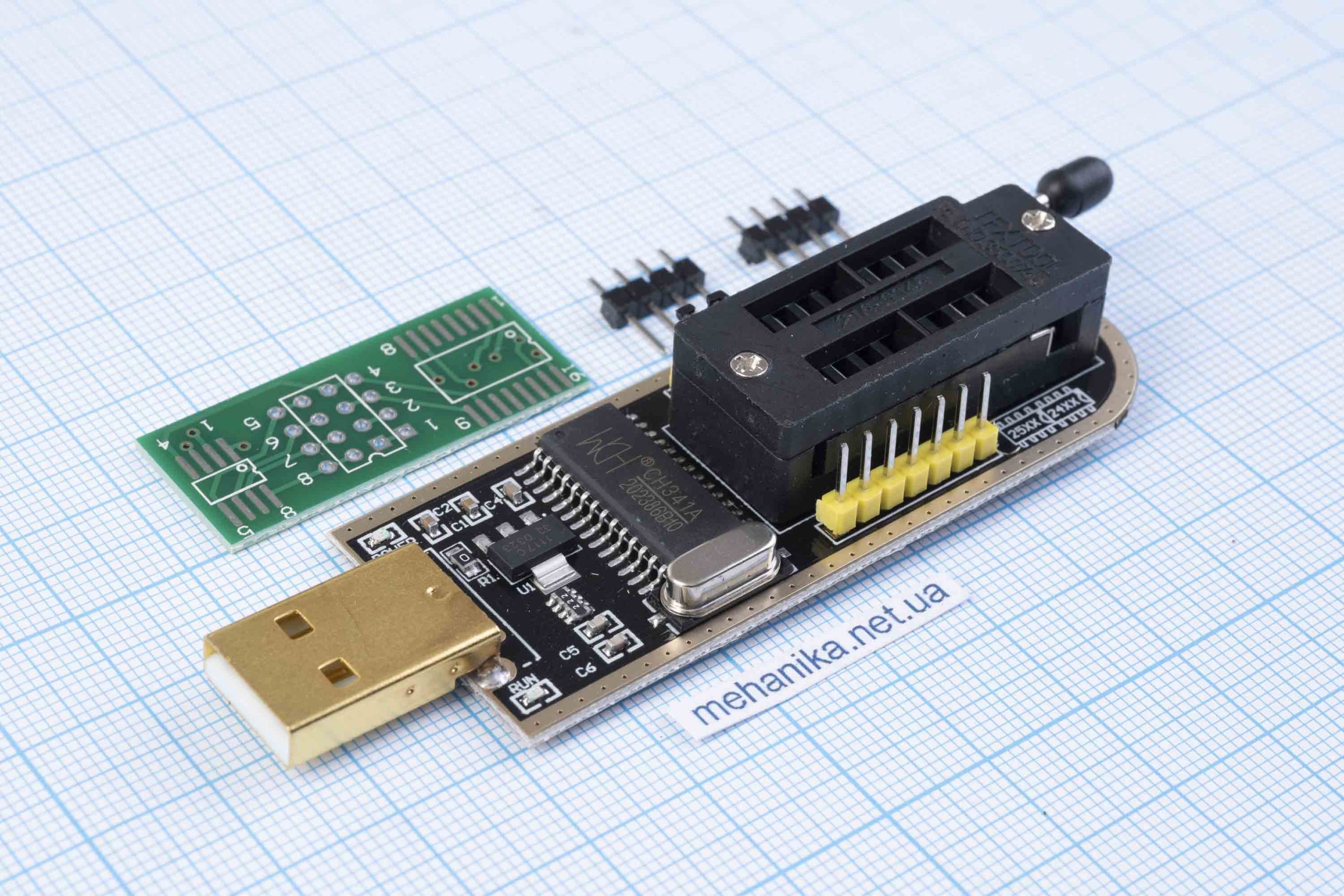

USB міні програматор CH341A 24 25 FLASH 24 EEPROM має інтерфейси, роз’єми та контактні площадки для підключення до комп’ютера і установки програмованих мікросхем:
- для підключення програматора до комп’ютера використовується стандартний USB інтерфейс специфікації 2.0
- для підключення мікросхем виконаних в DIP корпусі на платі програматора встановлена ZIF панель на 16 контактів з нульовим посиленням і ручкою фіксатором
- для підключення мікросхем 25 серії виконаних в корпусі SOP8 або SOP16 в комплекті поставки програматора є перехідник
- для внутрішньосхемного програмування на платі програматора є ISP інтерфейс. Позначення контактів: 3.3, MOSI, CLK, MISO, CS, GND
- на платі програматора є інтерфейс RS232. Позначення контактів GND, RX, TX
Живлення USB міні програматора CH341A здійснюється від USB порту комп’ютера. Напруга живлення 5V
Характеристики:
- Модель: CH341A
- Програматор зібраний на мікроконтролері: USB bus convert chip CH341A
- Сумісний з операційними системами: Windows 98, Windows ME Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10
- Програмує / зчитує: FLASH EEPROM 24-25 серій
- 16-ти контактна ZIF панель з нульовим посиленням і ручкою-фіксатором
- 6-ти контактний ISP інтерфейс
- Інтерфейс RS232
- Індикація живлення: так
- Робоча напруга: DC 5V
- На платі встановлений кварц на 12 МГц
- Габарити (Д х Ш х В): 85 мм х 26 мм х 15 мм
- Вага комплекту: 23 г
