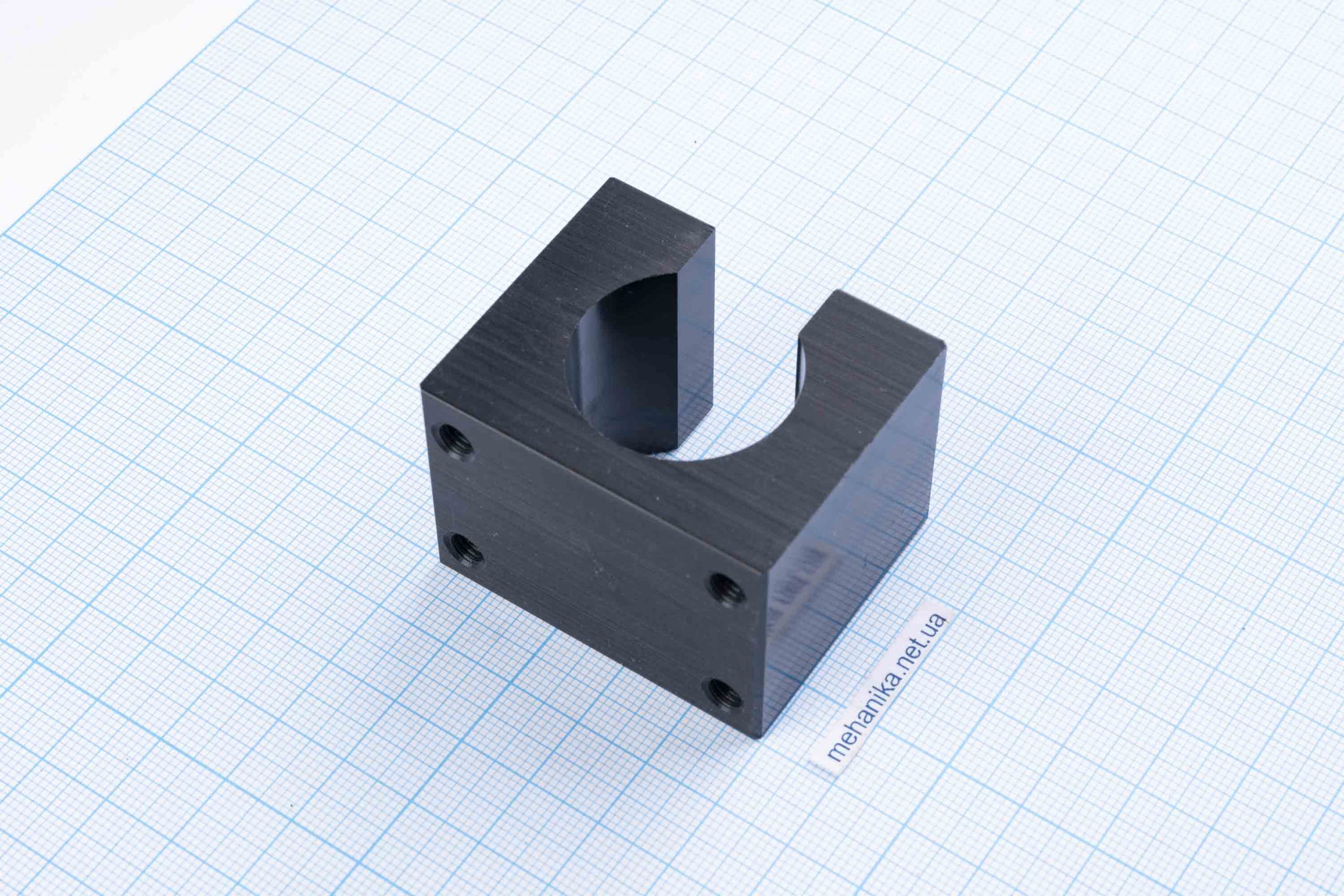

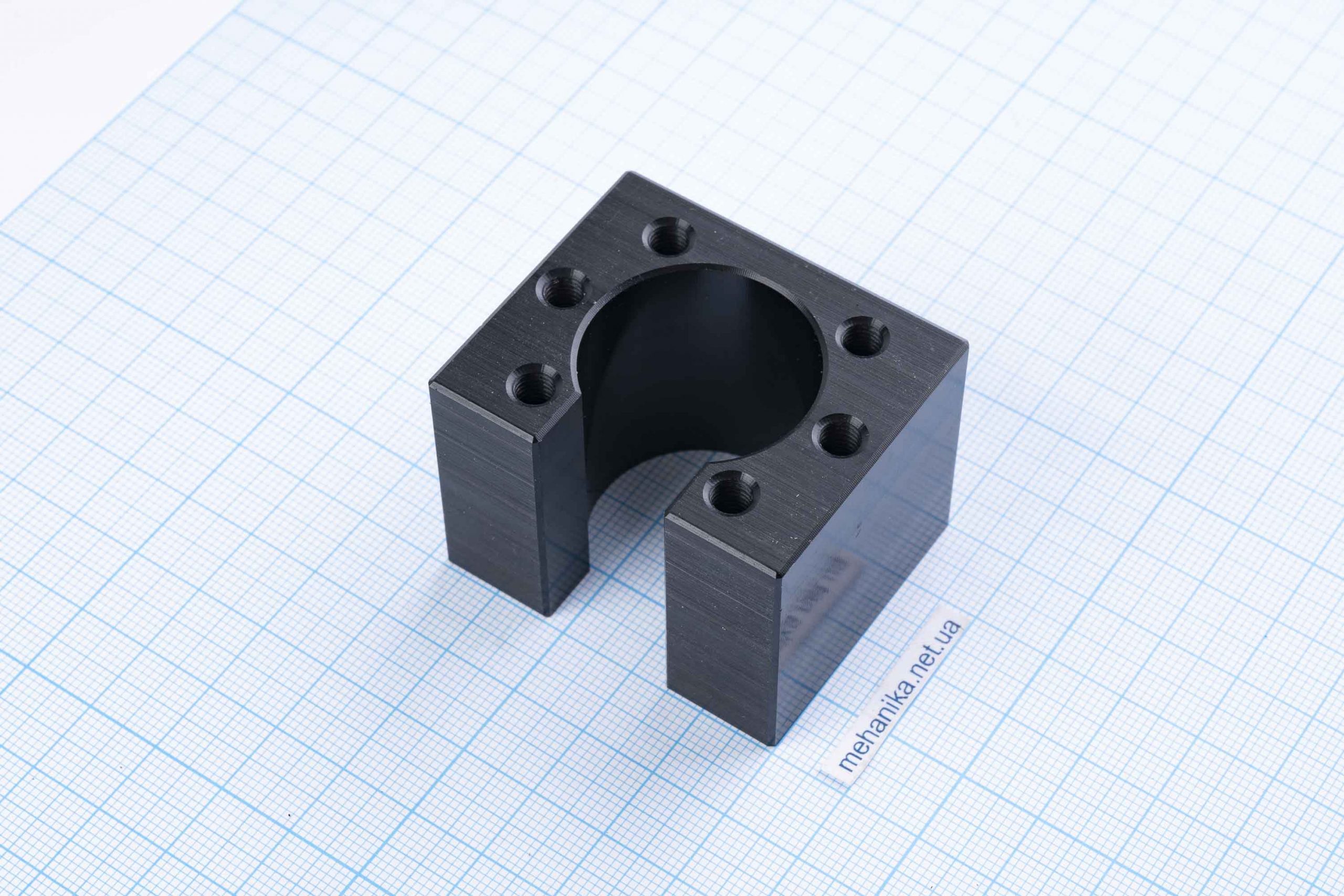

Корпус (кронштейн) гайки ШВП 1605, HD16, розрізний

231.00

Є в наявності

Артикул: 1994-014-02 Категорія:

Опис

Монтажні кронштейни для гайок ШВП покликані полегшити монтаж шарико-гвинтових передач. Матеріал – алюмінієвий сплав, лиття. Поверхні, що сполучаються, оброблені. Передбачені різьбові отвори для кріплення гайки ШВП, кріплення до площини.

Технічні характеристики:

  • Модель: HD16
  • Типорозмір відповідних гайок: 1605, 1610 (з фланцем DIN 69051 B (ISO 3408))
  • Матеріал: алюмінієвий сплав
  • Кількість отворів для кріплення гайки: 6
  • A: 48 мм
  • B: 40 мм
  • C: 38 мм
  • D: 28.1 мм
  • E: 17 мм
  • F: 36 мм
  • G: 6.5 мм
  • H: 22 мм
  • J: 5 мм
  • K: 38 мм
  • L: M5x20
  • S: M5x17

Корпус (кронштейн) гайки ШВП 1605, HD16, розрізний



Посилання на гайку нижче. (артикул: 0053)
Гайка ШВП 1605
