Опис
Індукційний нагрівач для плавлення міді, алюмінію, бронзи, срібла, золота тощо. Сталь, залізо розплавити не може, але можна використовувати для кування, згинання і термообробки, загартування. Відмінно замінює газовий пальник, коли потрібно нагріти закислу гайку, особливо якщо не можна використовувати відкрите полум’я, наприклад, на автомобілі.
Ця версія індукційного нагрівача, потужністю 2.5 kW, дозволяє перекрити всі потреби побутового рівня, включаючи місцеве нагрівання труб, для згинання, діаметром аж до 1.5 дюймів.
У роботі індукційного нагрівача використовується енергія електромагнітного поля, яку об’єкт, що нагрівається, поглинає і перетворює в теплову. Для генерування магнітного поля використовується індуктор, тобто багатовиткова циліндрична котушка. Проходячи через цей індуктор, змінний електричний струм створює навколо котушки змінне магнітне поле.
Якщо всередину індуктора помістити об’єкт, що нагрівається, його буде пронизувати потік спрямованої магнітної індукції, який постійно змінюється в часі. При цьому виникає електричне поле, лінії якого розташовуються перпендикулярно до напрямку магнітного потоку і рухаються по замкнутому колу. Завдяки цим вихровим потокам електрична енергія трансформується в теплову та об’єкт нагрівається.
Якщо говорити простою мовою, то по суті котушка індуктора є первинною обмоткою трансформатора, а деталь, що нагрівається – це по суті, вторинна обмотка трансформатора, в якій з’являється напруга і замикається сама на себе, внаслідок чого і відбувається нагрівання.
Таким чином, електрична енергія індуктора передається об’єкт без фізичного контакту. В результаті теплова енергія витрачається ефективніше, а швидкість нагрівання помітно підвищується.
Частота генератора приблизно 90 kHz.
Зверніть увагу, що прямий контакт тигля з металами за температури 700 градусів і вище неприпустимий! Тільки за допомогою вкладки! Графітова вкладка є витратним матеріалом, тому, що при високій температурі він окислюється киснем повітря (повільно вигоряє), години за 2-3 при температурі 1000 градусів вигорить повністю (при менших температурах у рази довше).
При потужності понад 500W обов’язково охолодження вентилятором плати перетворювача та прокачування води крізь мідну трубку котушки!
УВАГА! Для роботи потрібен блок живлення! Рекомендується блок живлення 48V/50A.
ЗАБОРОНЕНО ПЕРЕВИЩУВАТИ ПОТУЖНІСТЬ ДЖЕРЕЛА ЖИВЛЕННЯ БІЛЬШЕ 48V/52A!

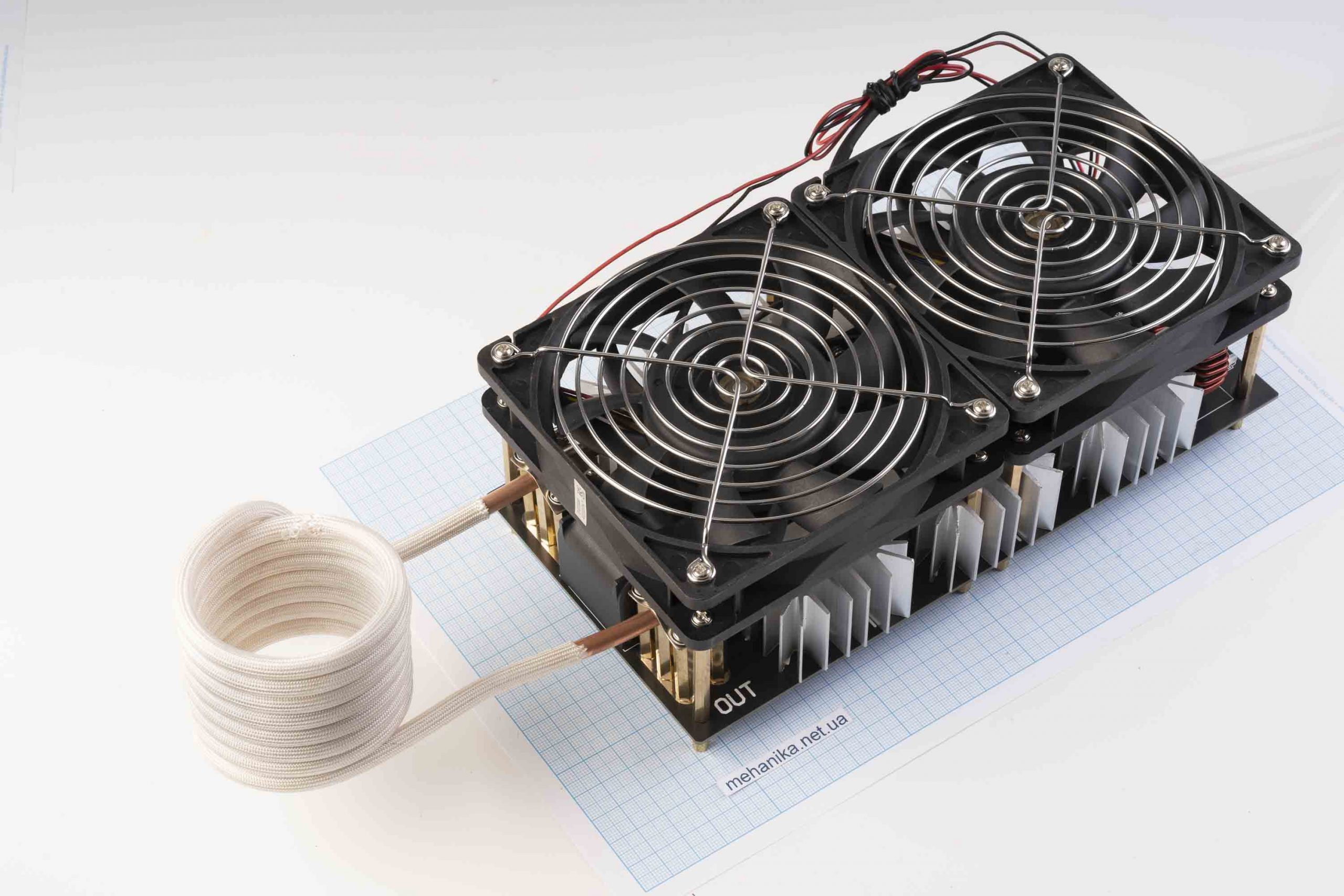

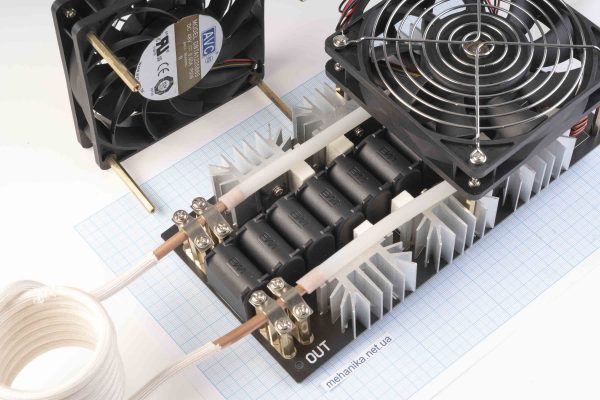

В комплекті:

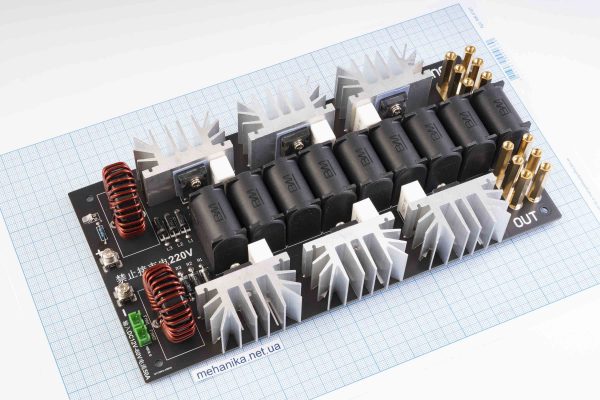

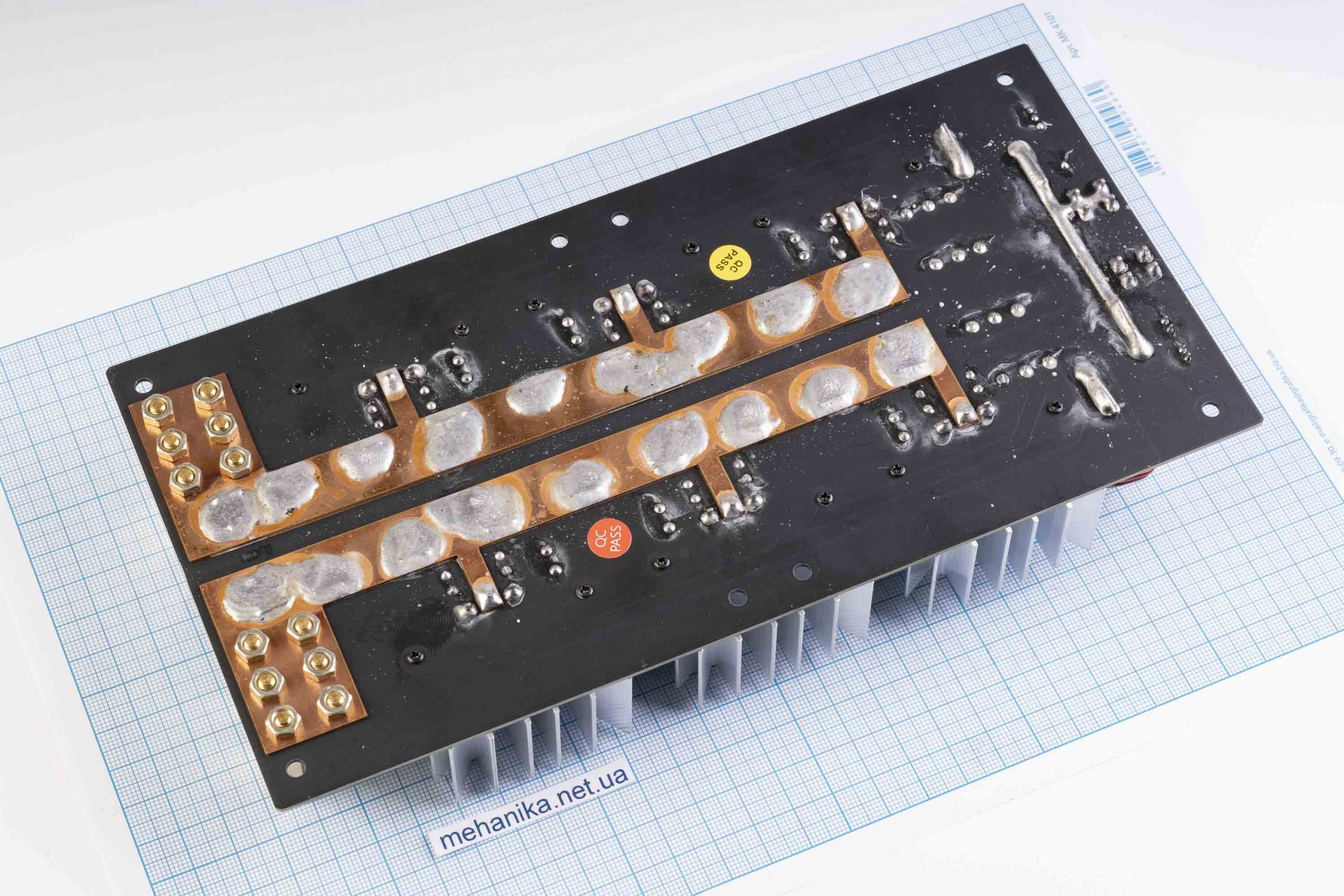

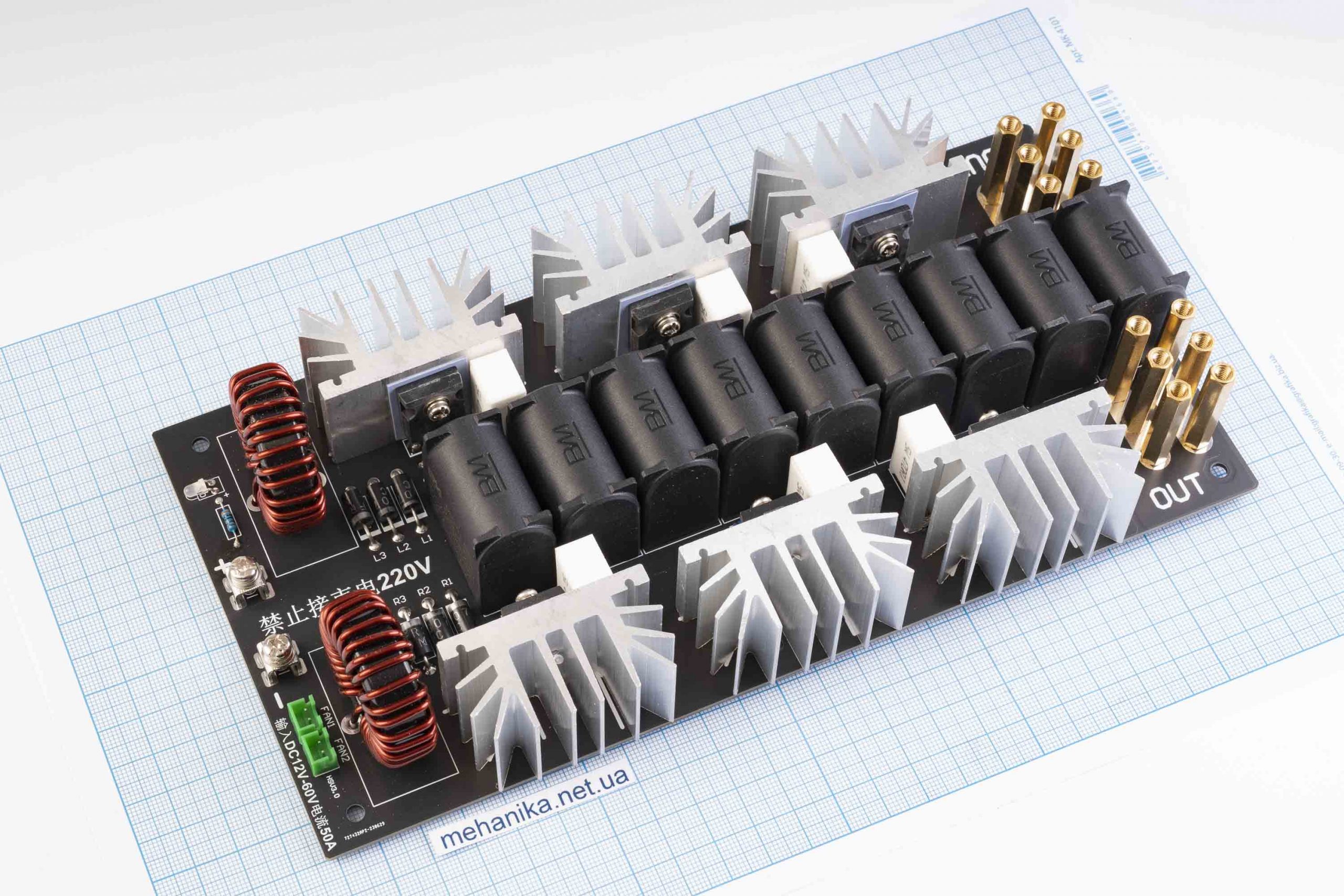

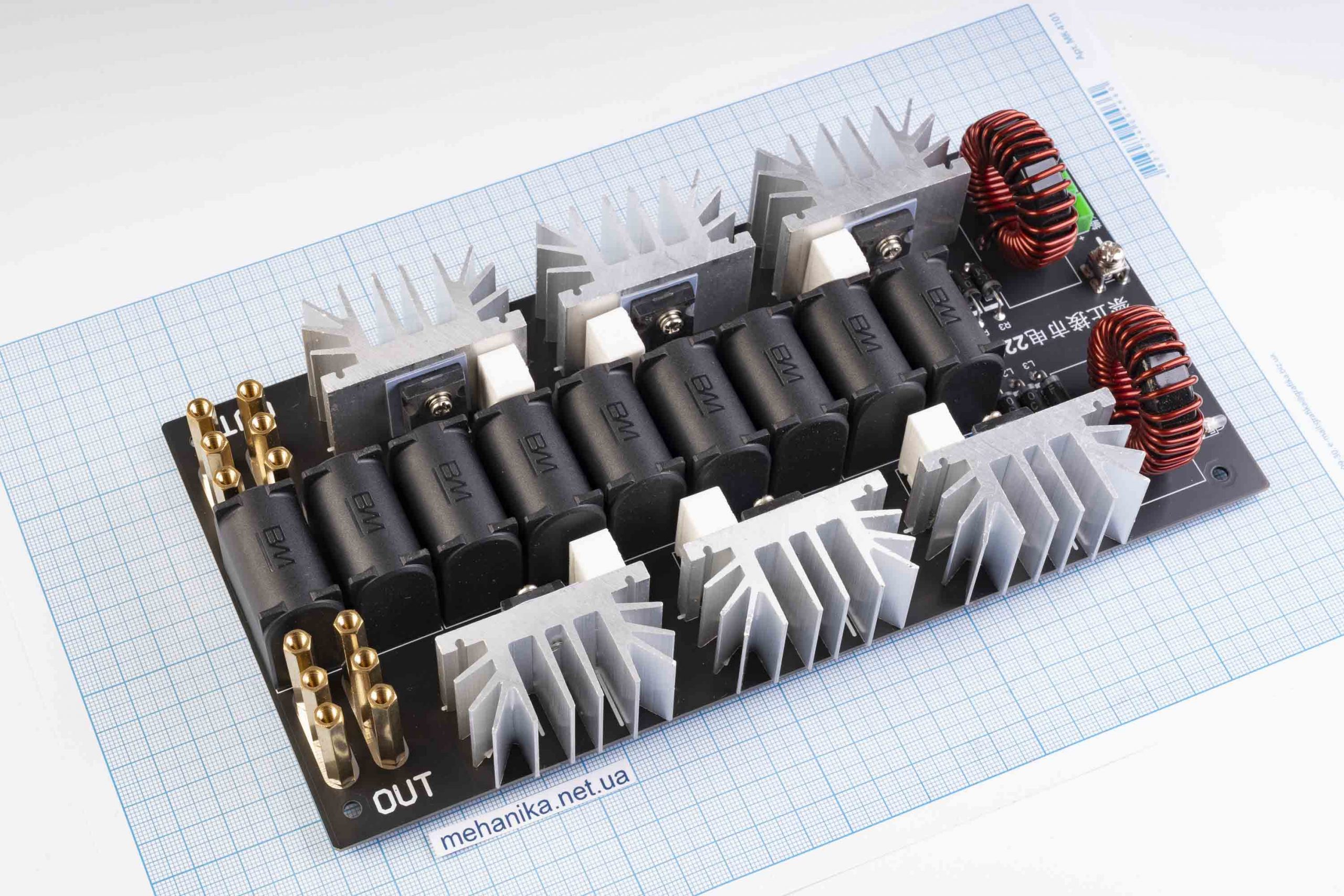

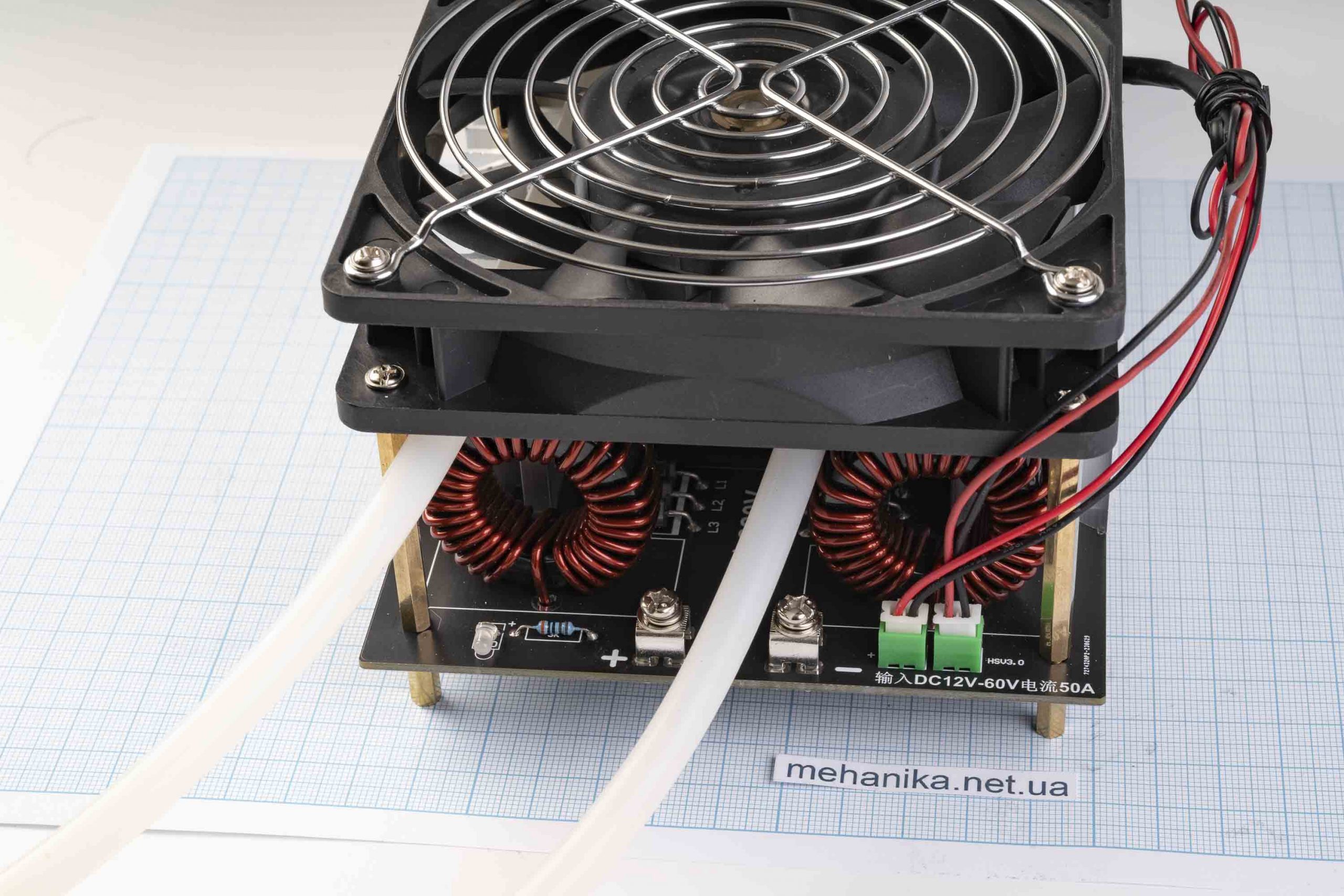

- Плата високочастотного перетворювача

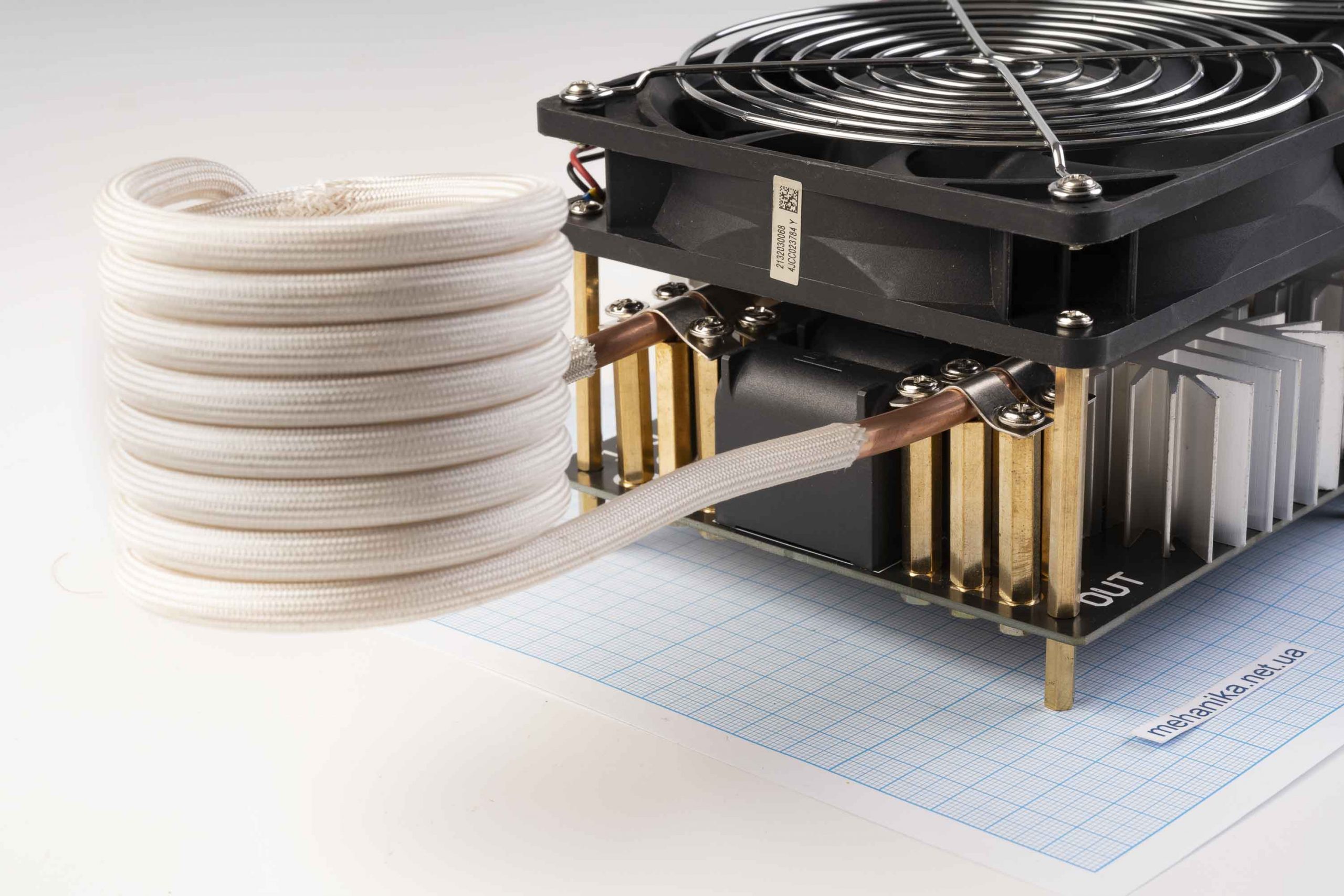

- Мідна нагрівальна котушка
- Помпа для охолодження
- Силіконова трубка
- Блок живлення помпи
- Два вентилятори 48V/0.5A
- Гвинти кріплення
Характеристики:
- Живлення модуля: DC 12-48V
- Максимально допустимий струм: 50А
- Максимально допустима потужність: 2500W
- Максимальне тепловідведення радіаторів, TDP: 2500W
- Захист від перевантаження: ні
- Розміри: 240 мм х 120 мм х 65 мм
- Висота котушки: 50 мм
- Діаметр котушки: 50 мм
- Діаметр трубки: 6 мм
- Довжина котушки: 230 мм
Для індукційного нагрівача будуть дуже корисні такі товари:

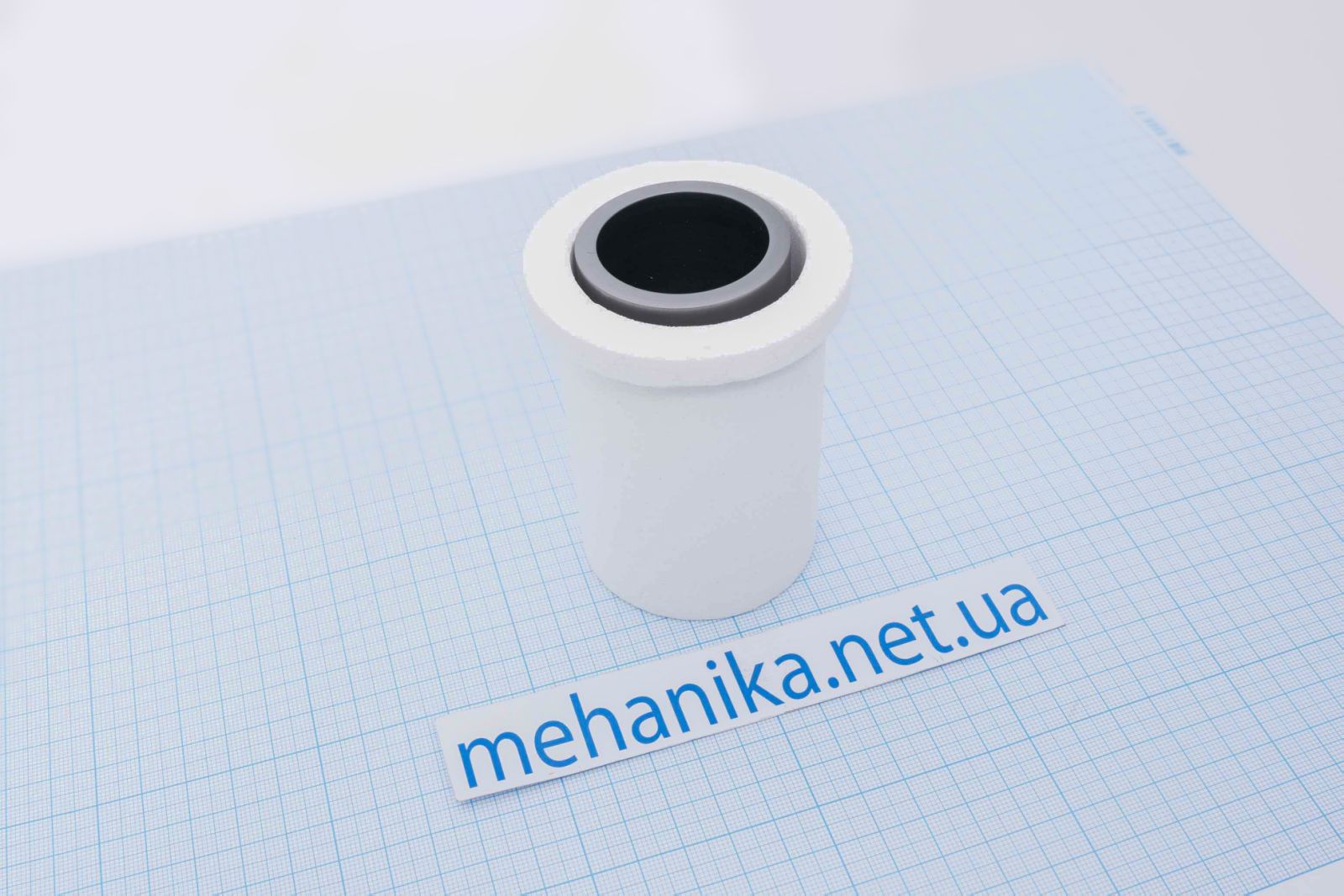

Тигель керамічний з графітовою склянкою |

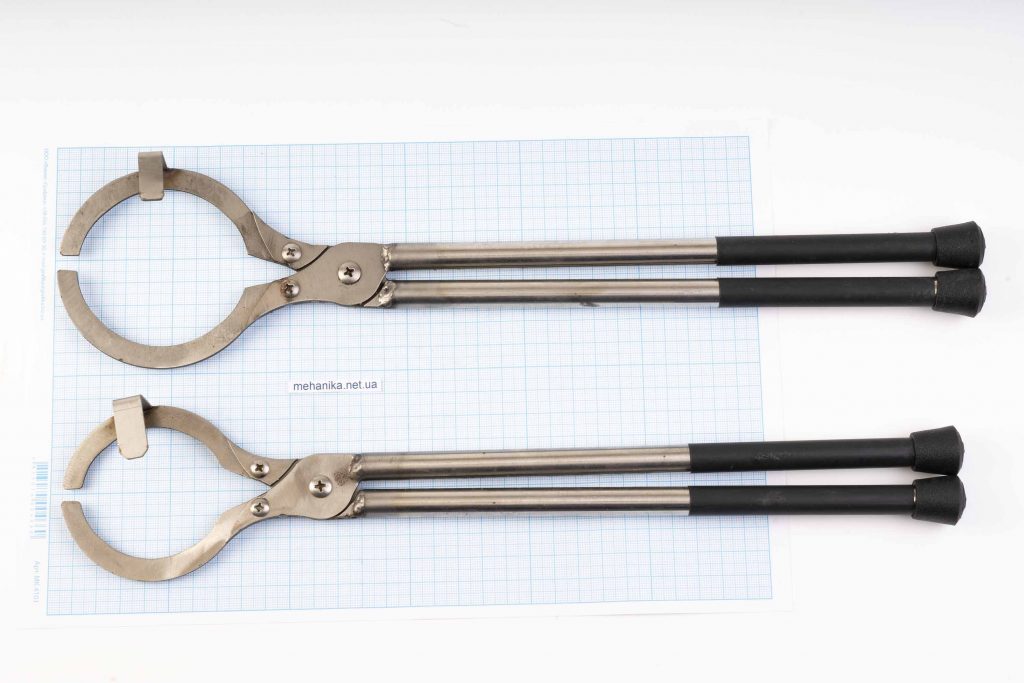

Щипці для тигеля |

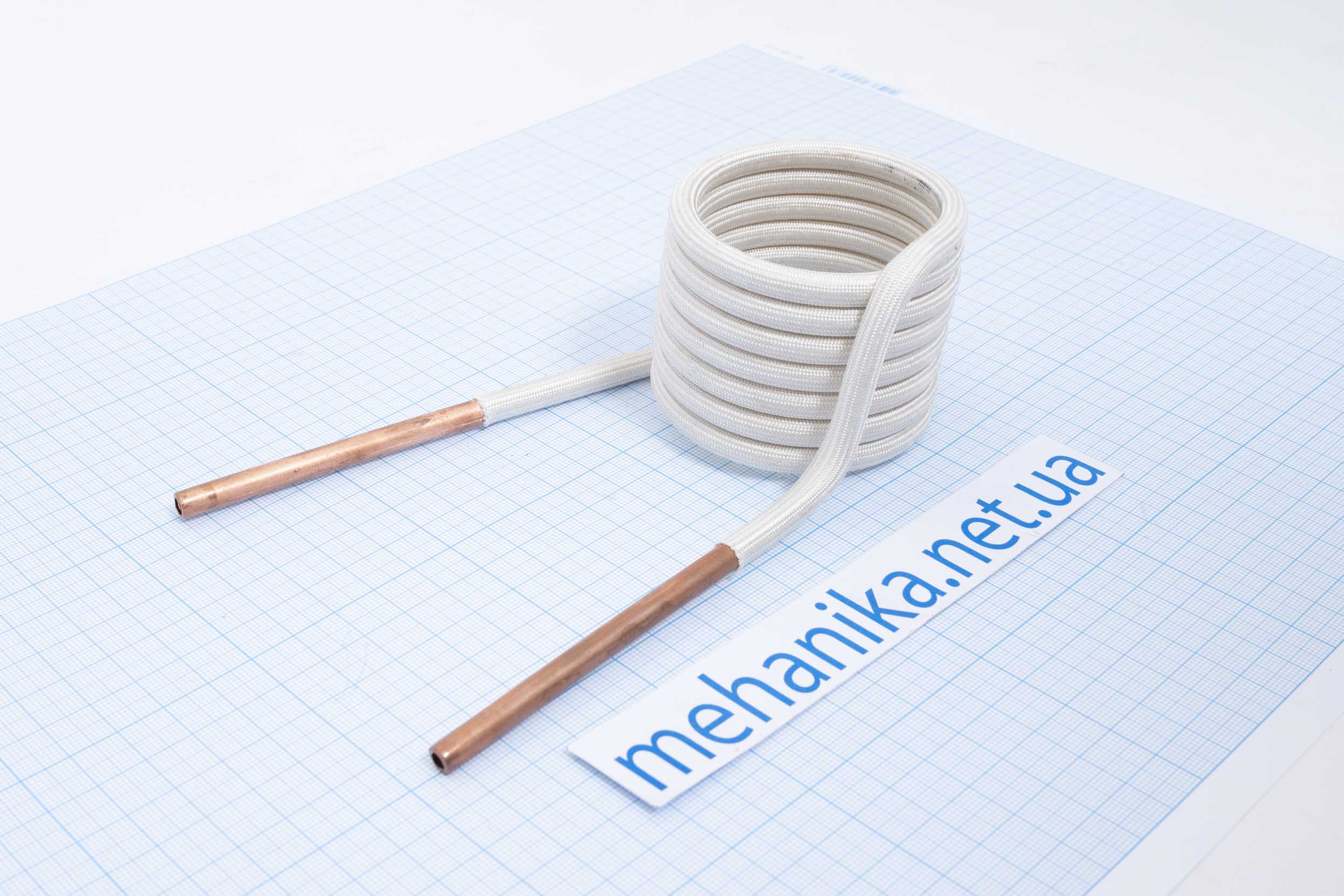

Запасна індукційна котушка |
