Опис
Індукційний нагрівач для плавлення міді, алюмінію, бронзи, срібла, золота тощо. Сталь, залізо розплавити не може, але можна використовувати для кування, гнуття, термообробки. Відмінно замінює газовий пальник, коли потрібно нагріти гайку, що закисла, особливо якщо не можна використовувати відкрите полум’я, наприклад, на автомобілі.
Максимальна кількість, яку можна розплавити в тиглі – 50 грамів, чим нижче температура плавлення, тим більше вдасться розплавити за один раз.

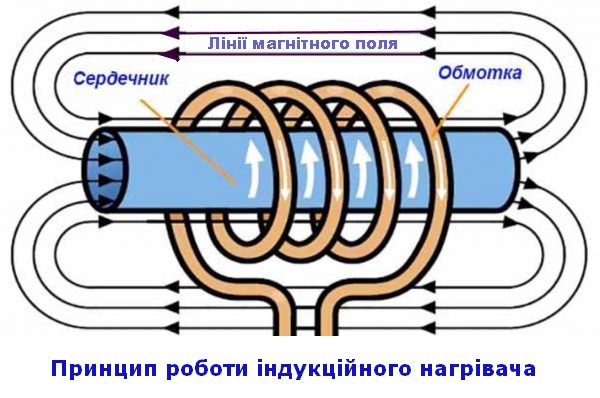

У роботі індукційного нагрівача використовується енергія електромагнітного поля, яка нагрівається, поглинає та перетворює на тепловий об’єкт. Для генерування магнітного поля використовується індуктор, тобто циліндрична котушка. Проходячи через цей індуктор, електричний струм, створює навколо котушки змінне магнітне поле.
Якщо всередину індуктора помістити об’єкт, що нагрівається, його буде пронизувати потік спрямованої магнітної індукції, який постійно змінюється в часі. При цьому виникає електричне поле, лінії якого розташовуються перпендикулярно до напрямку магнітного потоку і рухаються по замкнутому колу. Завдяки цим вихровим потокам електрична енергія трансформується в теплову та об’єкт нагрівається.
Якщо говорити простою мовою, то по суті котушка індуктора є первинною обмоткою трансформатора, а деталь, що нагрівається – це по суті вторинна обмотка трансформатора, в якій з’являється напруга і замикається сама на себе, внаслідок чого і відбувається нагрівання.
Таким чином, електрична енергія індуктора передається об’єкту без фізичного контакту. У підсумку теплова енергія витрачається ефективніше, а швидкість нагрівання помітно підвищується.
Частота генератора приблизно 90 kHz.
Зверніть увагу, що прямий контакт тигля з металами за температури 700 градусів і вище неприпустимий! Тільки з використанням вкладки! Графітовий вкладка є витратним матеріалом, тому що при високій температурі він окислюється киснем повітря.
При напрузі живлення 24V потужність приладу 300-500W (струм споживання до 10A), при напрузі живлення 36V 500-700W, при напрузі живлення 48V потужність до 1200W (струм споживання не менше 20A). При потужності понад 500W обов’язкове охолодження вентилятором плати перетворювача та прокачування води крізь мідну трубку котушки!

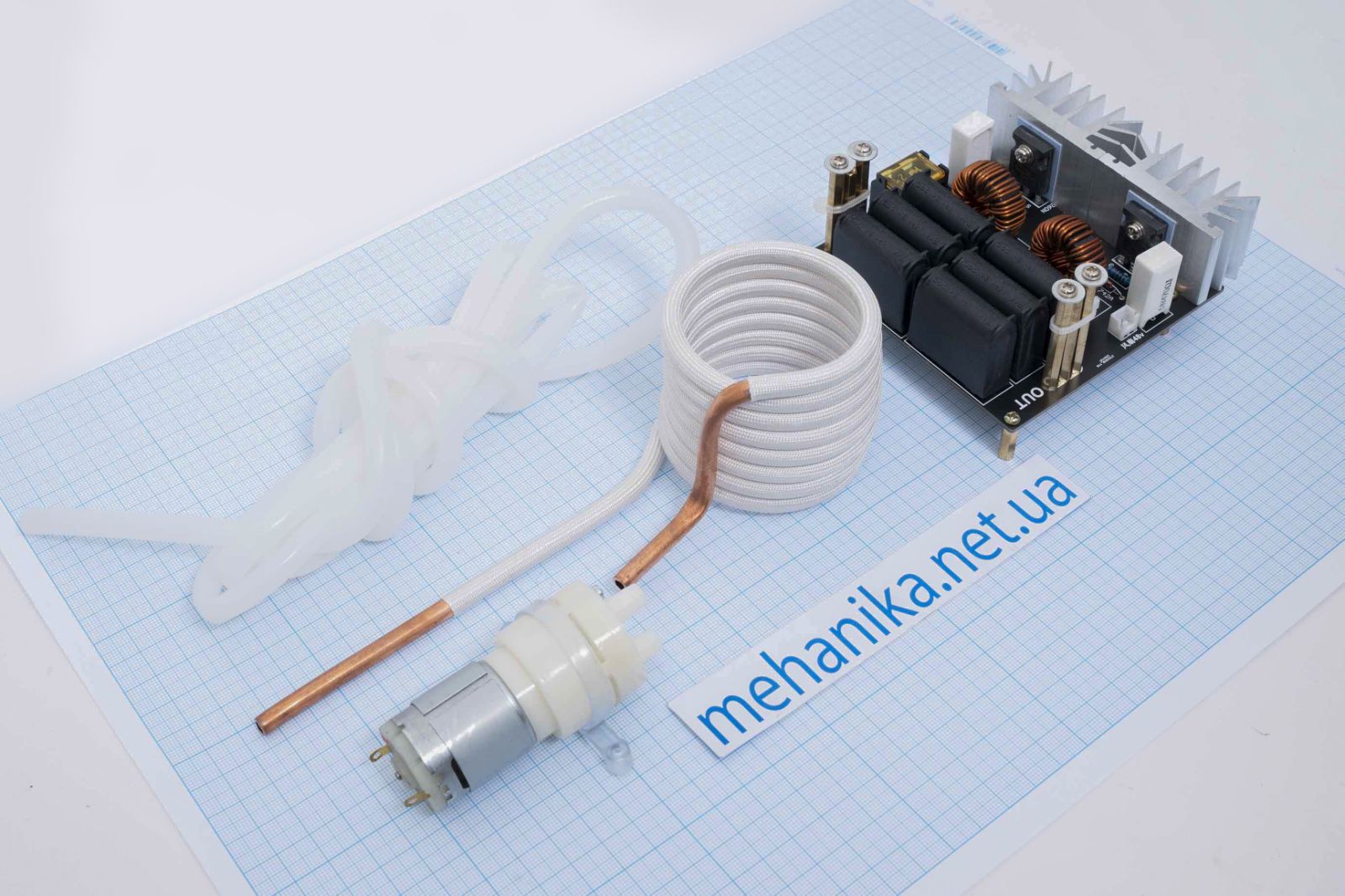

В комплекті:

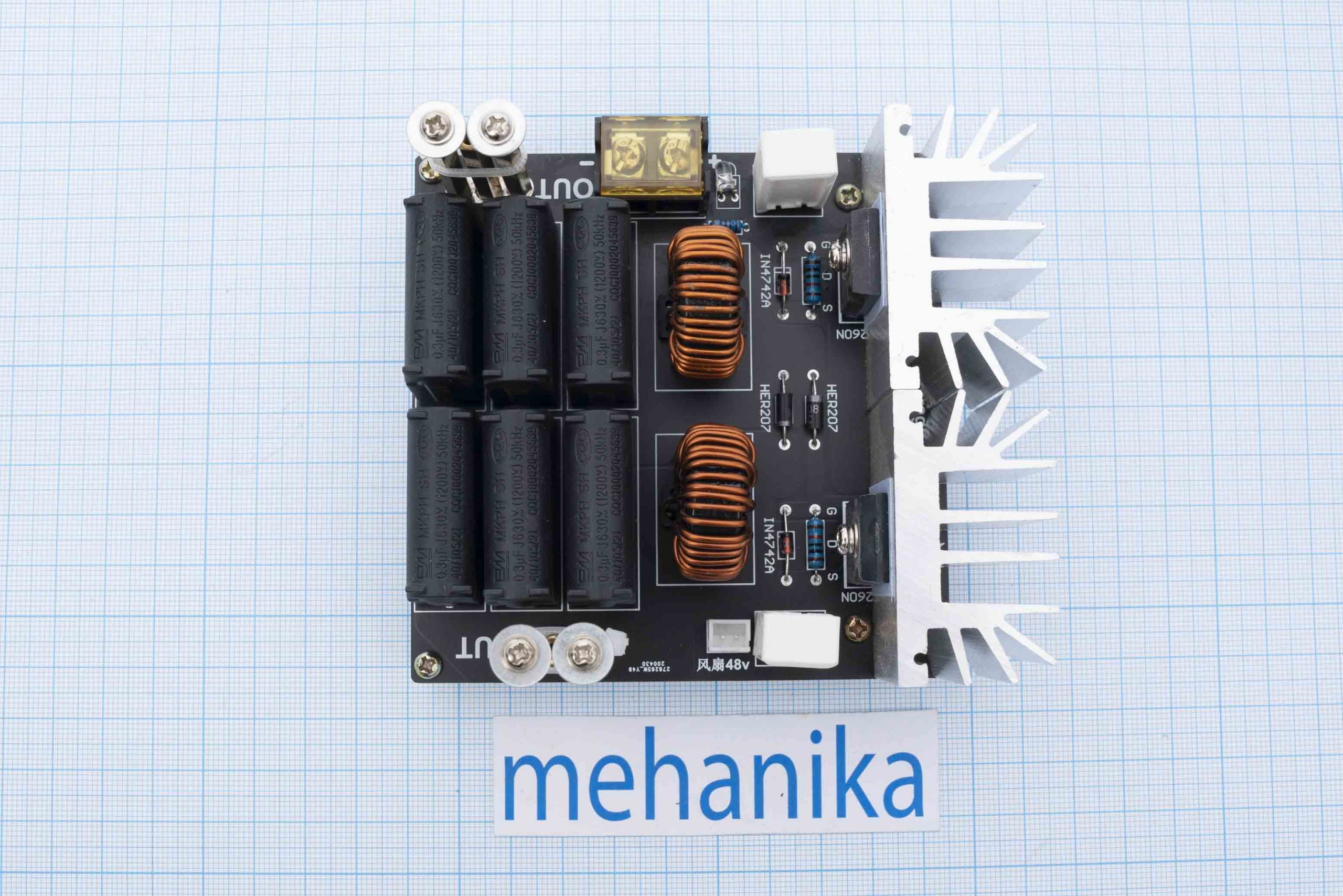

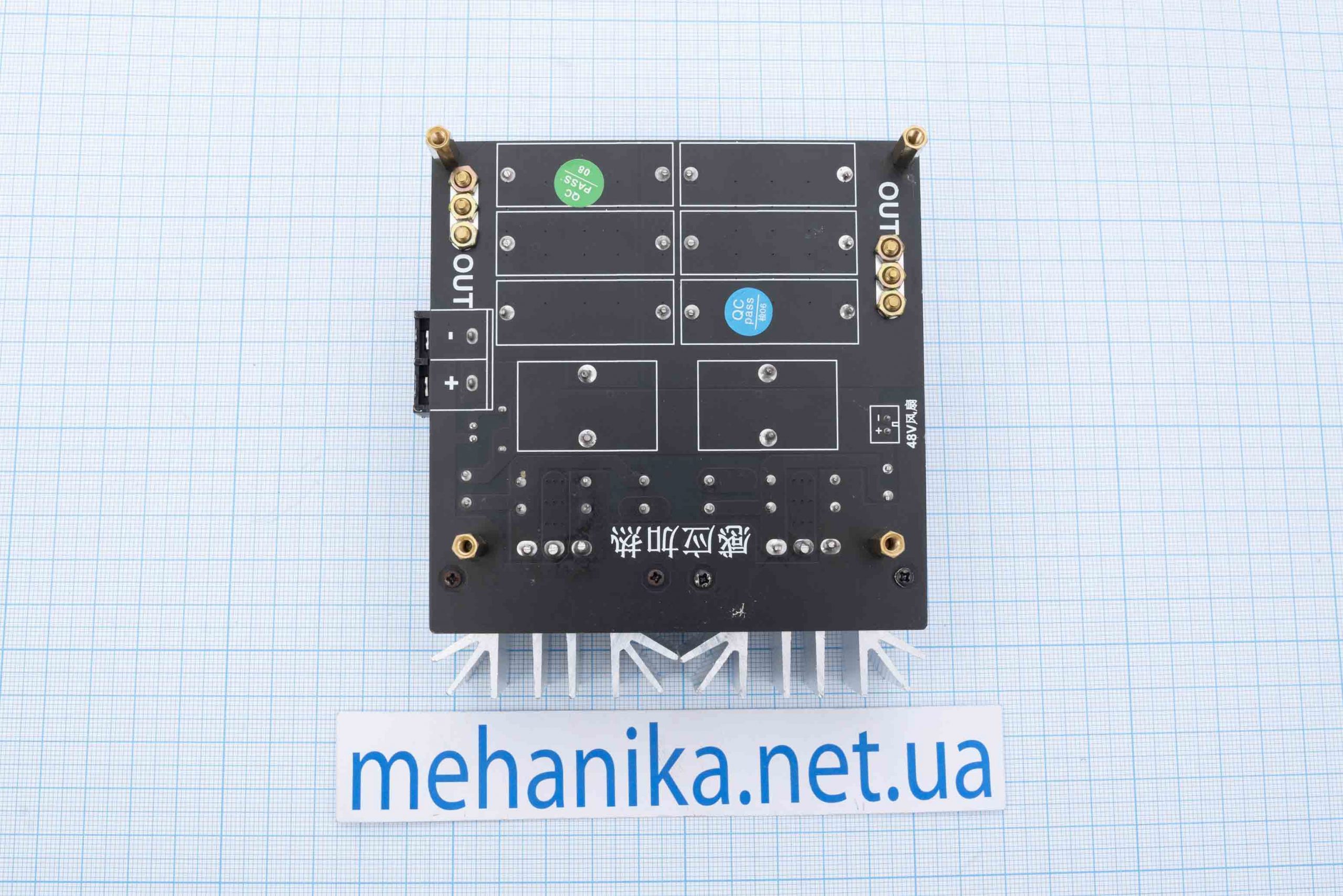

- Плата високочастотного перетворювача
- Мідна нагрівальна котушка
- Помпа для охолодження
- Силіконова трубка
Характеристики:
- Живлення модуля: DC 12-48V
- Оптимальне живлення: 36V
- Макс. струм: 20А
- Максимальна потужність: 1200W
- Розміри: 110 мм х 100 мм х 35 мм
- Висота котушки: 60 мм
- Діаметр котушки: 50 мм
- Діаметр трубки: 6 мм
- Довжина котушки з виводами: 205 мм
Для індукційного нагрівача будуть дуже корисними такі товари:
Тигель керамічний з графітовою склянкою |

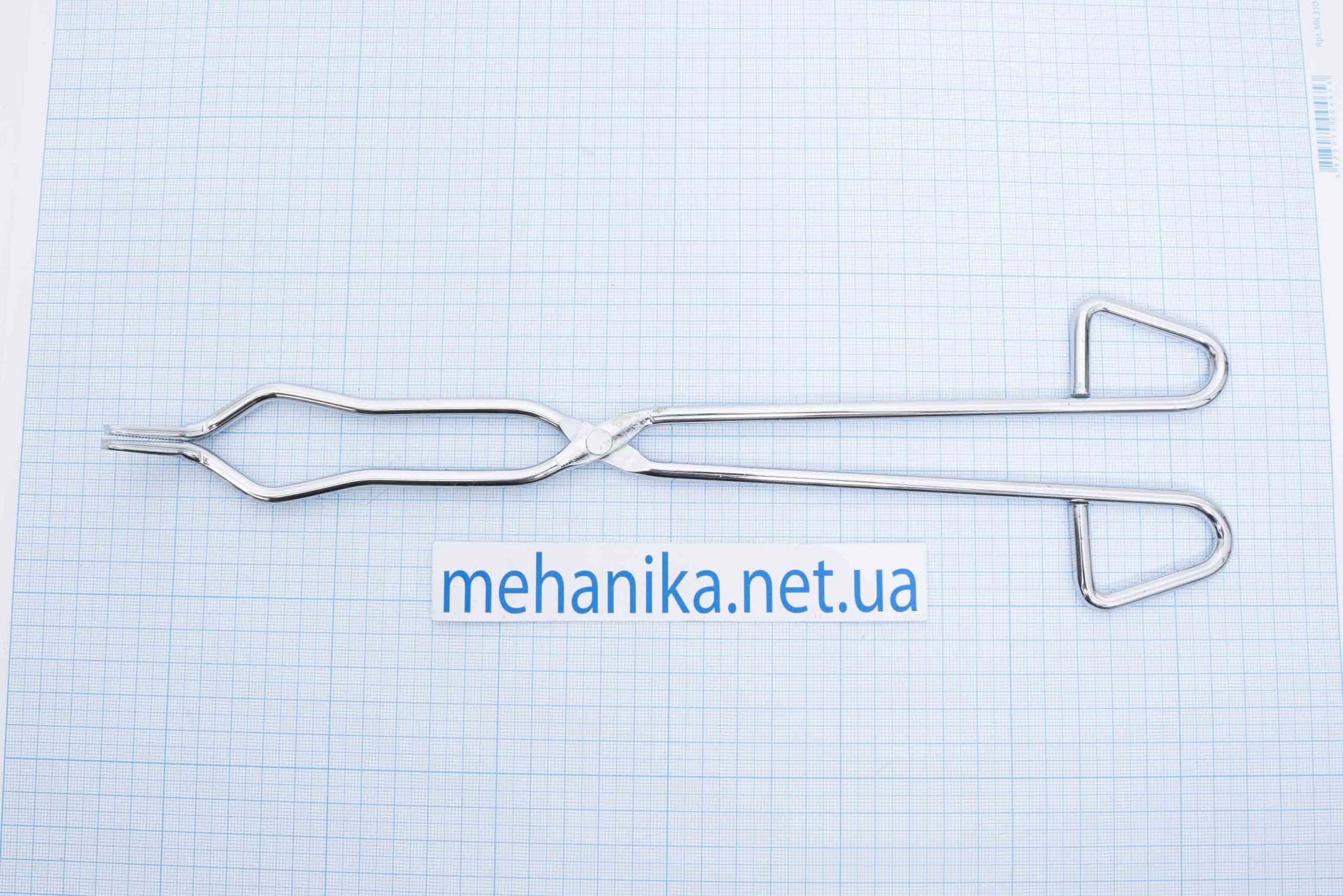

Щипці для тигля 340мм
|
