Опис

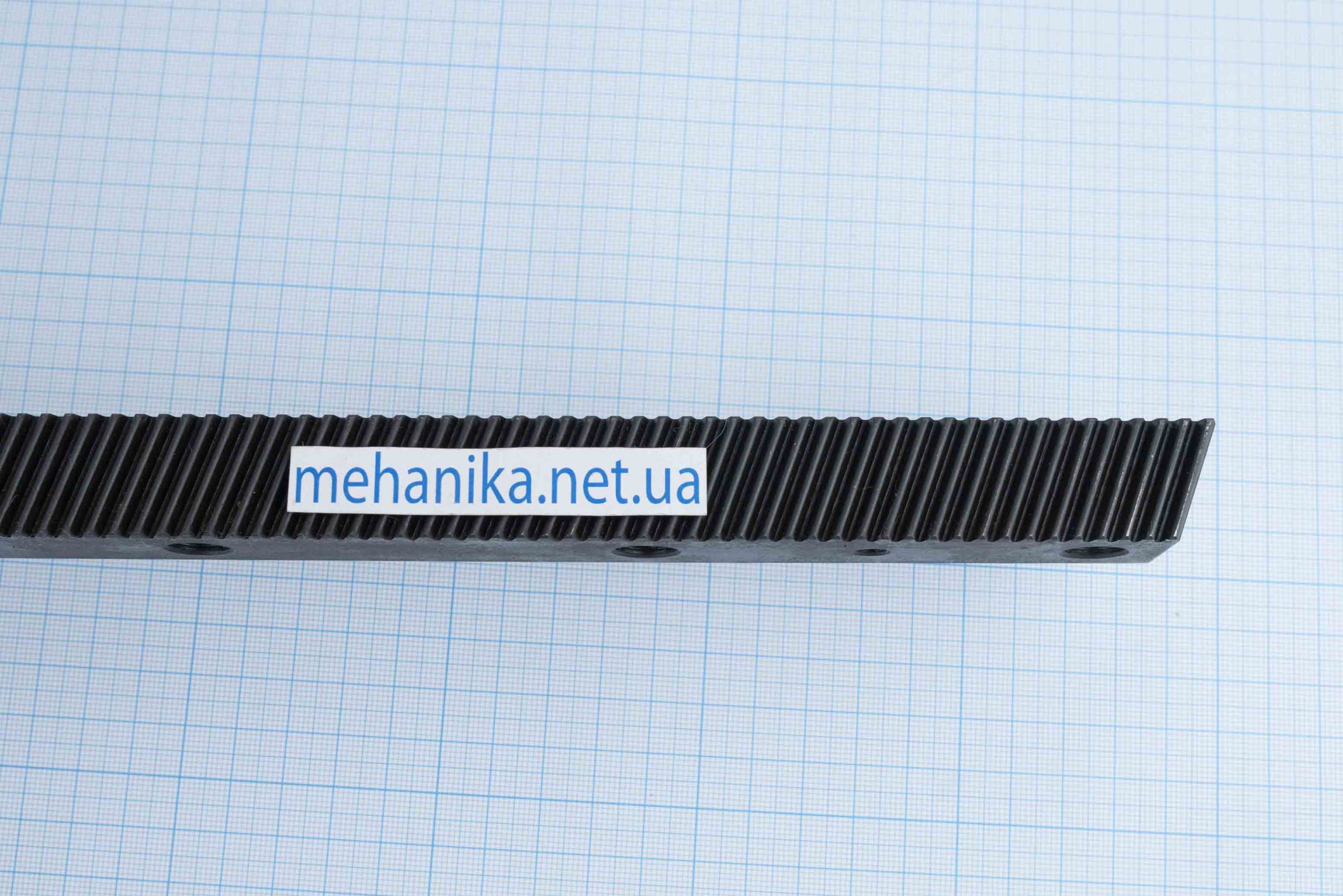

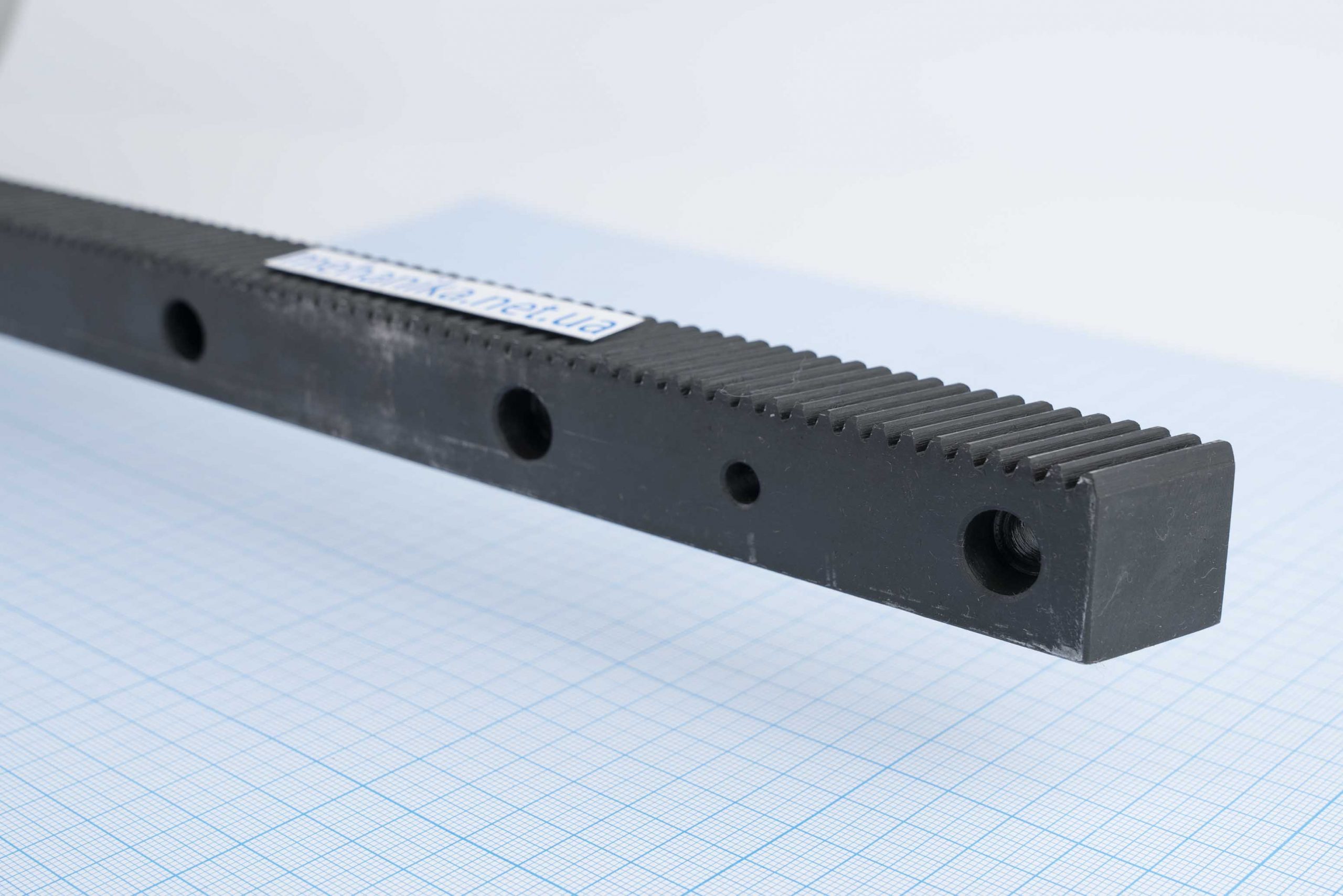

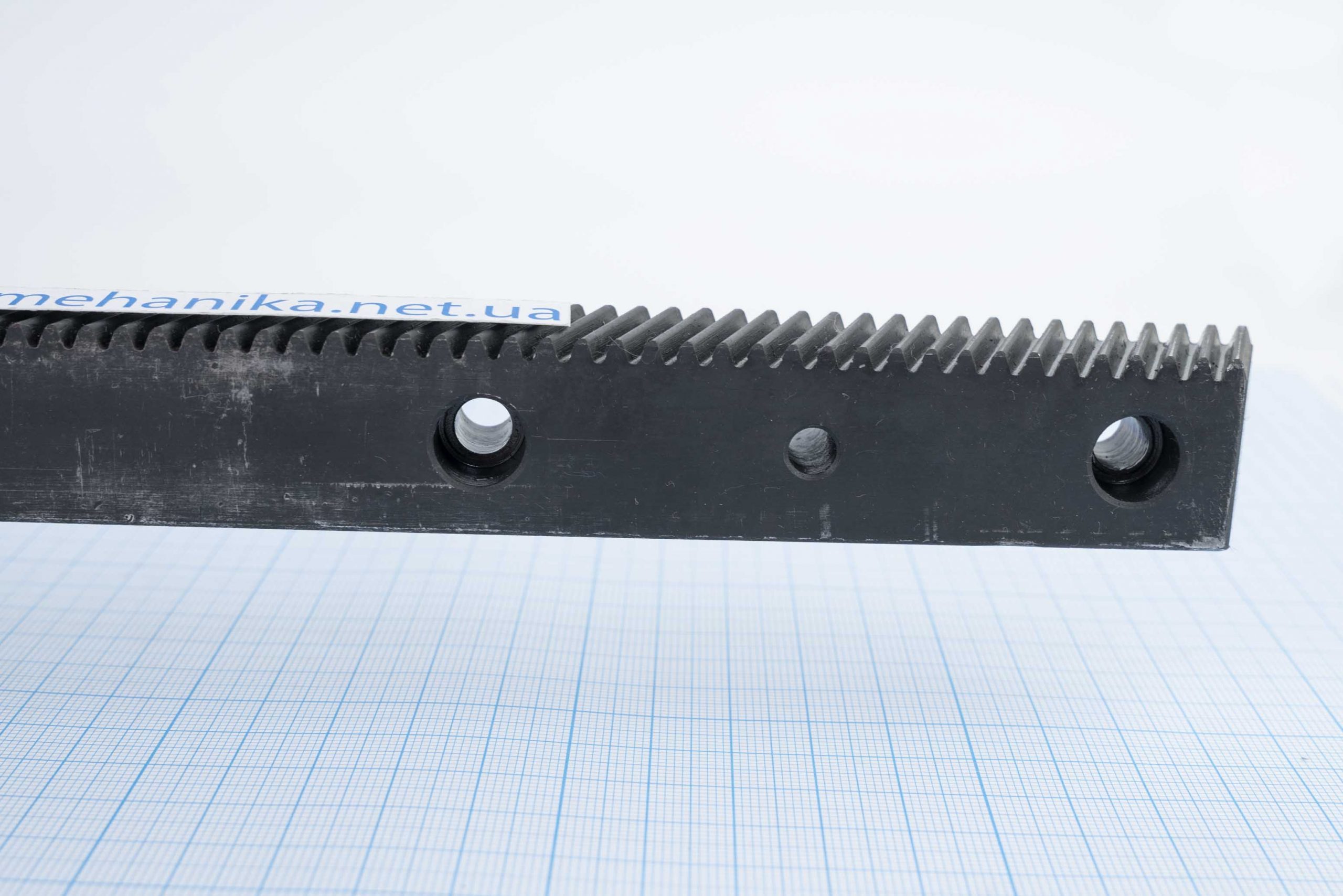

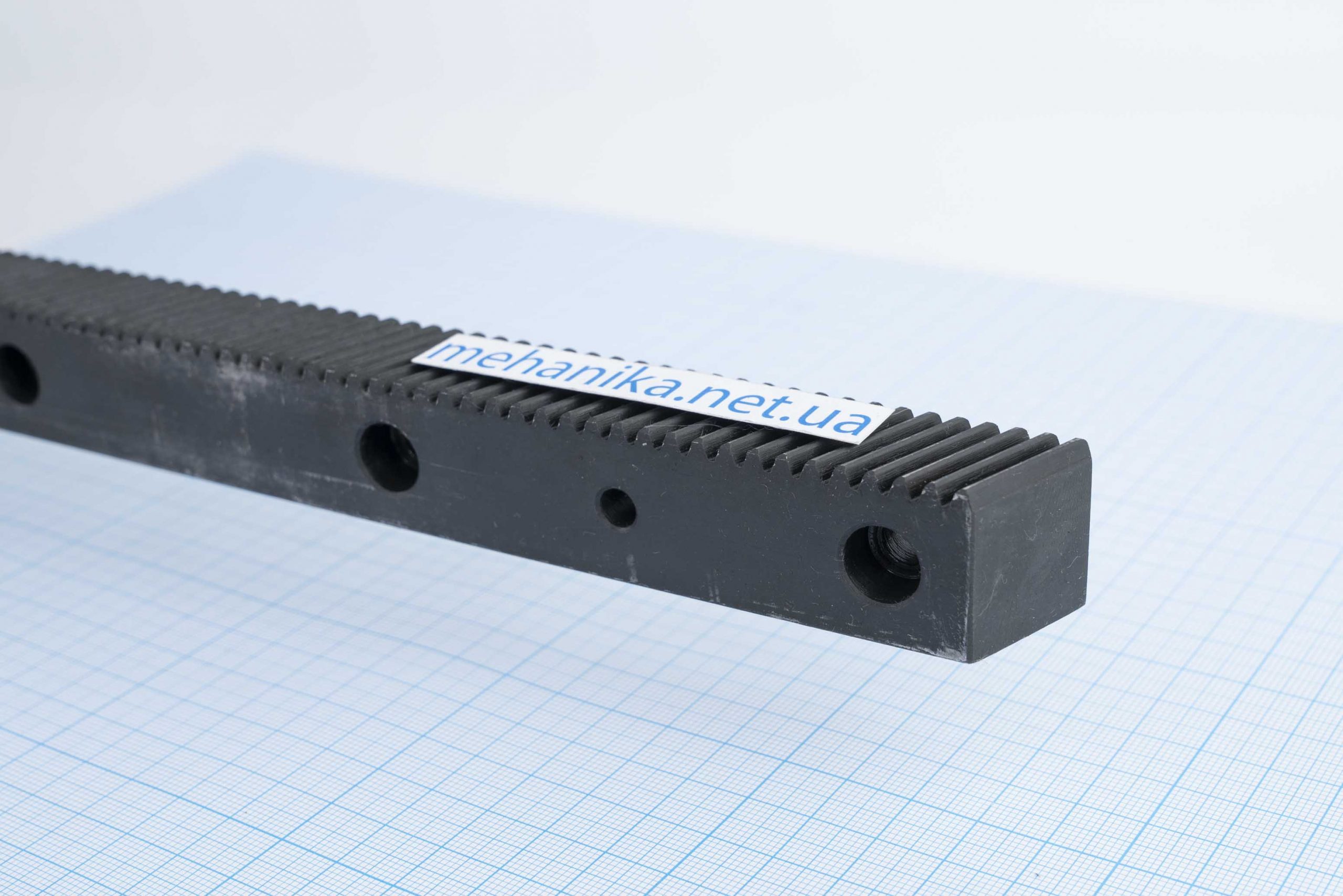

Зубчаста рейка призначена для використання в верстатах з ЧПУ, де потрібно забезпечити ККД понад 97%, створити простий в установці та обслуговуванні механізм обертально-поступального руху, а також можливості обробки деталей на повільній та високій швидкості.
Внаслідок жорсткості та певних розмірів зубів на деталях забезпечується сталість передавального коефіцієнта, що гарантує високу точність позиціювання деталі щодо інструменту, що обробляється. Навіть при підвищених навантаженнях на вал при швидкостях обертання шестерні більш як 150 м/с і потужностях, що розвиваються, в кілька сотень або тисяч kW, механізм працює чітко відповідно до заданої програми ЧПУ.
На відміну від кулькових передач, у даному механізмі прослизання неприпустимі, але навіть всупереч цьому ресурс його напрацювання на відмову становить понад 30 000 годин або приблизно 8-9 років роботи (за умови експлуатації на підприємстві у дві зміни).
Зубчаста рейка також потрібна для установки на верстатах з довжиною понад 1,2 м, де висока ймовірність провисання гвинтової напрямної. Завдяки жорсткості конструкції досягається точність виготовлення деталей 0.2-0.3 мм, якої в деяких випадках цілком вистачає. Зубчаста рейка ЧПУ найбільш популярна для установки на фрезерні, свердлильні, токарні верстати.
Завдяки її виготовленню з високоякісної сталі, з термічним загартуванням, досягаються високі характеристики міцності та зносостійкість.
Характеристики:
- Довжина: 1400 мм
- Висота: 25 мм
- Ширина: 22 мм
- Отвір під болт: 7 мм

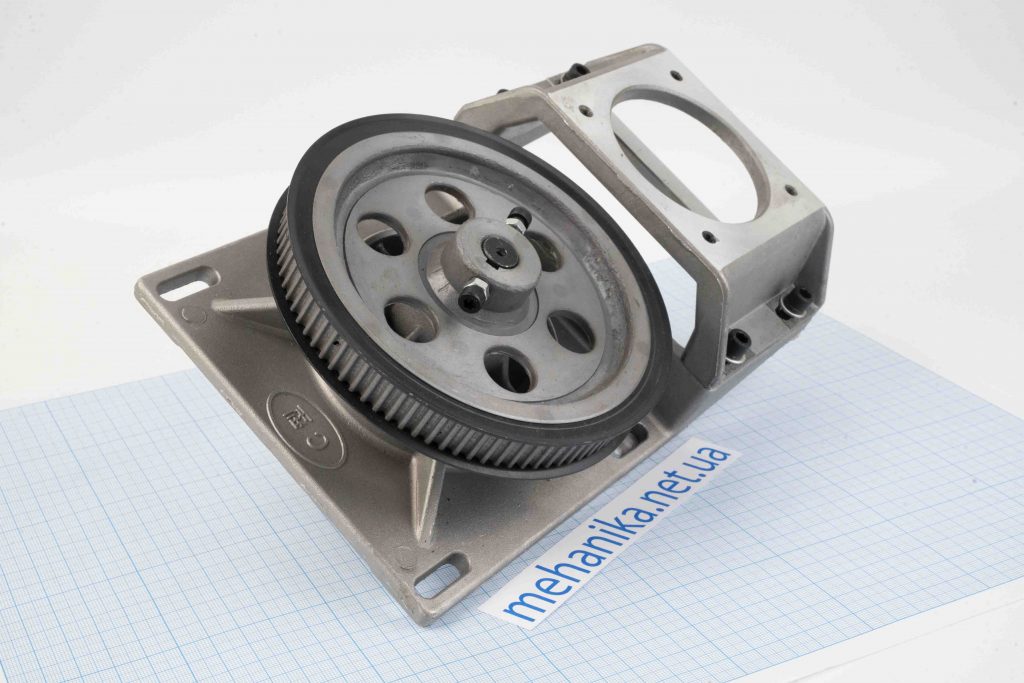

Використовується разом з Редуктор зубчастий 5:1, ремінний, під двигун NEMA 34 для косозубої рейки 1.25 (фото та посилання нижче)
