Опис

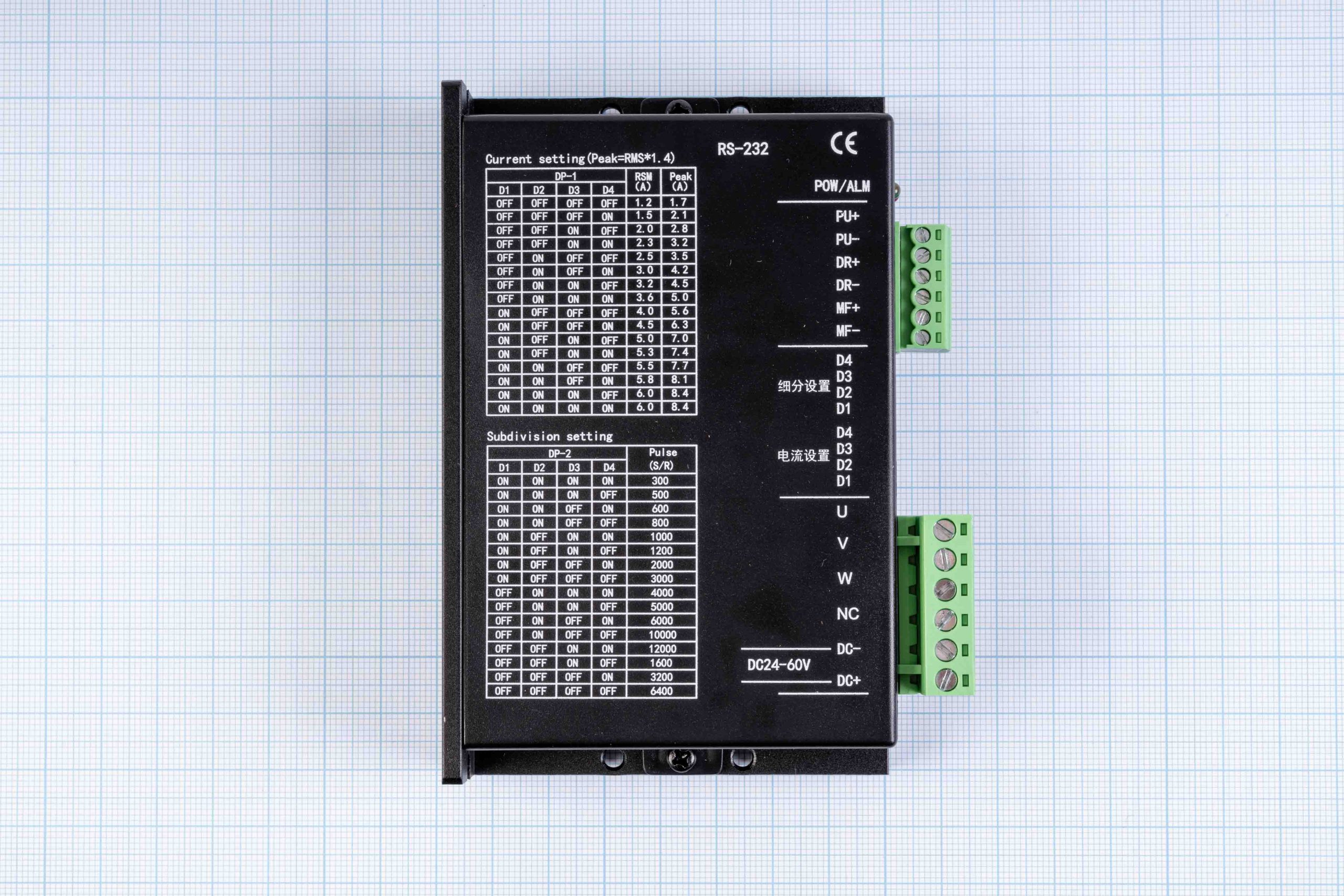

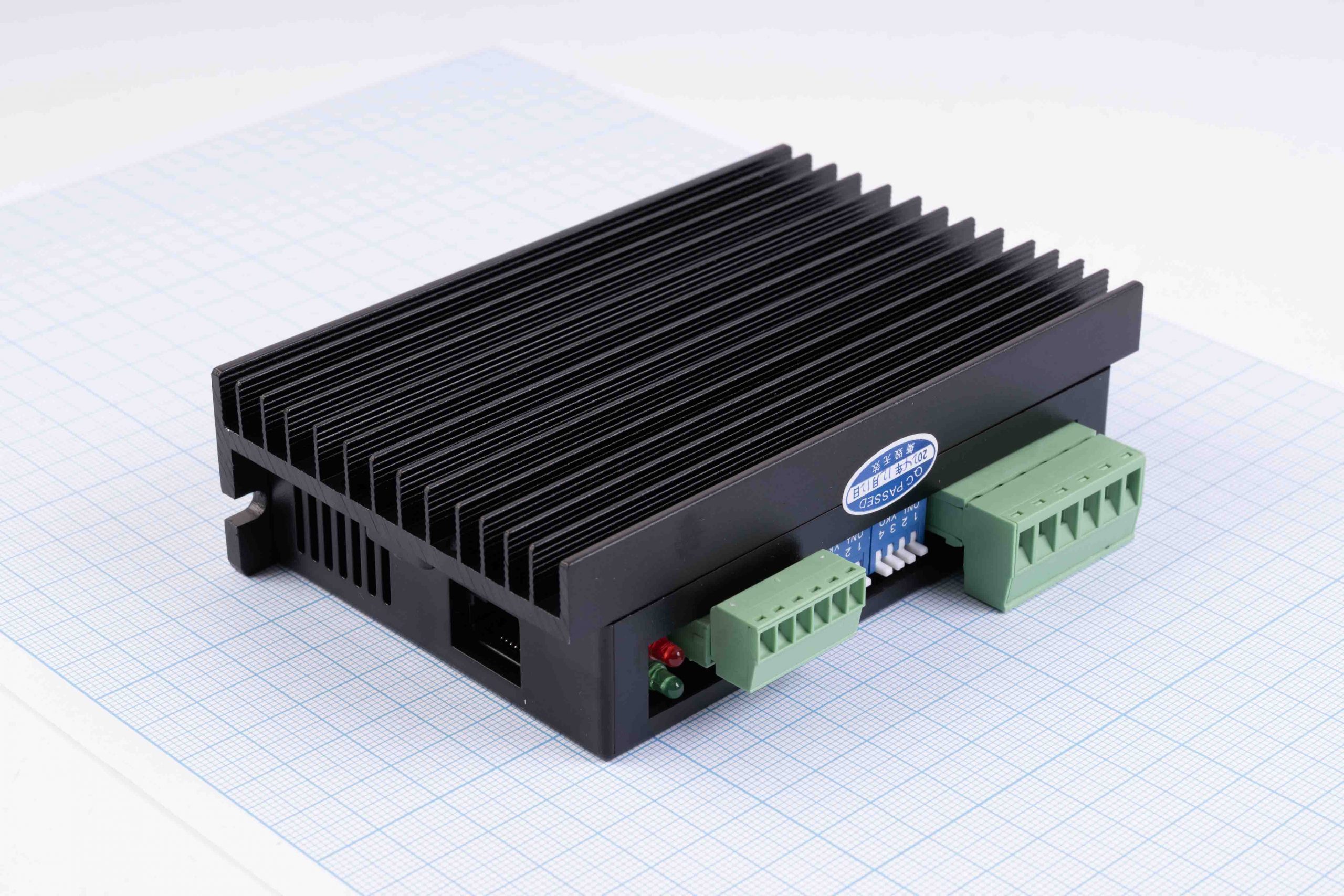

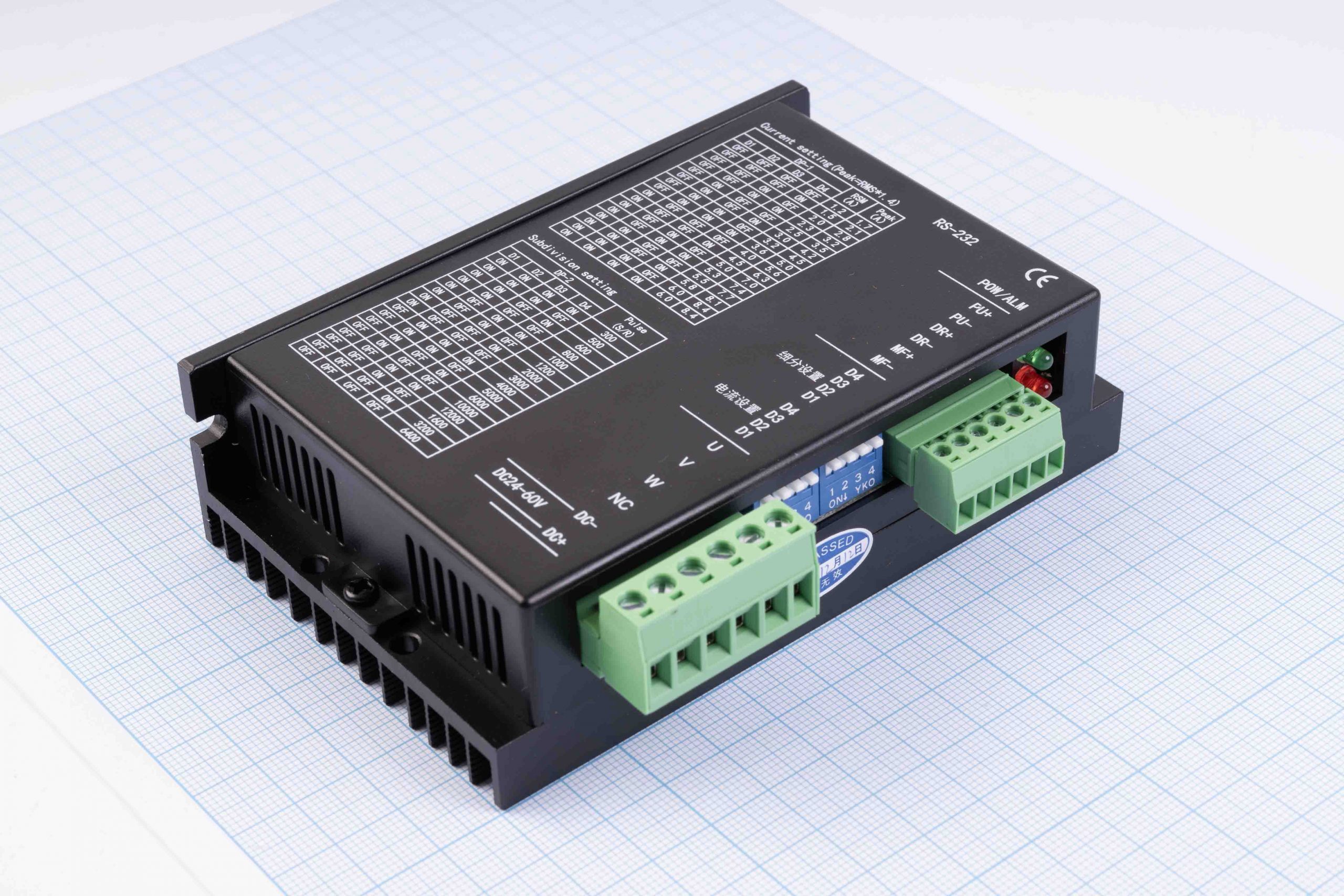

ZD-3HD660M – це сучасний трифазний драйвер крокового двигуна на базі DSP-контролера, який поєднує високу продуктивність, стабільну роботу та розширені можливості налаштування. Він забезпечує плавний і точний рух, зменшений рівень шуму та нагріву завдяки вдосконаленому алгоритму керування, подібному до принципів сервосистем.
Драйвер має унікальну функцію збереження фази, що дозволяє двигуну після повторного ввімкнення залишатися у позиції зупинки. Передбачено регулювання індуктивності під конкретний двигун, що дозволяє максимально ефективно використовувати момент і швидкість.
Функція пригладження імпульсів робить рух на низьких обертах ще більш плавним, а рівень згладжування можна задати вручну. Всі сигнали ізольовані через високошвидкісні оптопари, що забезпечує високу стійкість до електромагнітних перешкод і стабільність у промислових умовах.
ZD-3HD660M підтримує режими PUL/DIR і CW/CCW, автоматично знижує струм у стані спокою, має 16 рівнів мікрокроку (до 12000 імпульсів/об) і сумісний із сигналами 5–24V.
Підходить для трифазних крокових двигунів NEMA 23–34 зі струмом до 6 А на фазу. Використовується в системах з ЧПУ, гравірувальних, маркувальних, пакувальних машинах, у точному дозувальному та позиційному обладнанні.
Основні характеристики:
- Висока продуктивність, низький рівень шуму та нагріву
- Трифазний цифровий драйвер з DSP-контролем
- Функція пам’яті фази при повторному запуску
- Автоматичне зниження струму при бездіяльності (50%)
- 16 рівнів мікрокроку (300–12000 імпульсів/об)
- Регульований струм фази: 0.5–6.0 А, 16 рівнів
- Робоча напруга: DC 24–60V
- Максимальна частота керування: 150 кГц
- Підтримка сигналів: 5–24V, оптоізольовані входи
- Підтримка функцій Enable, Offline, Lock
- Висока стійкість до перешкод високої частоти
- Робоча температура: –30…+60°C
- Габарити: 118 мм х 76 мм х 34 мм
- Вага: близько 270 г
