Опис
Модуль витратоміра, усередині якого знаходяться лопаті, що обертаються під тиском води. Модуль працює завдяки датчику Холла, що видає імпульс при кожному обертанні лопатей. Датчик Холла герметично відокремлений від води та лопатей, так що не варто побоюватися протікання.

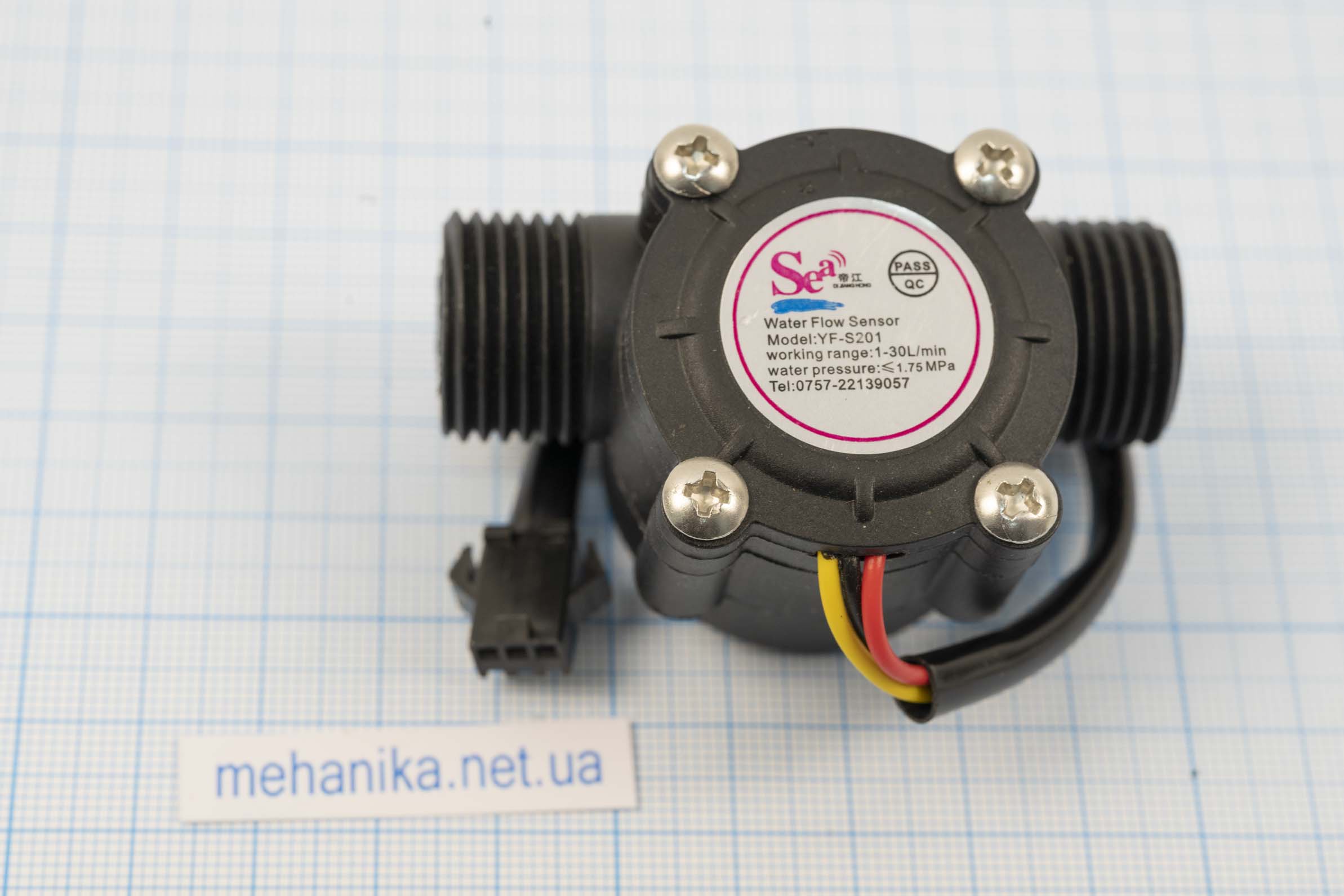

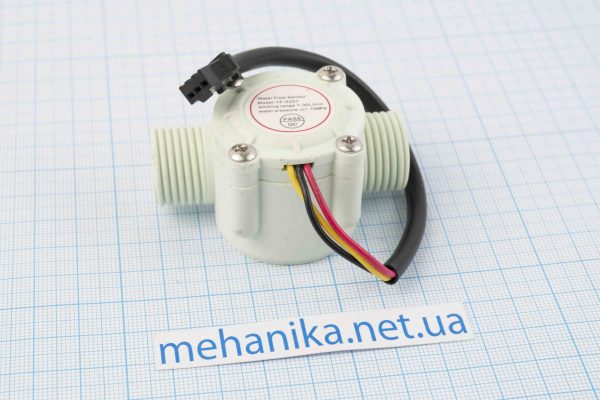

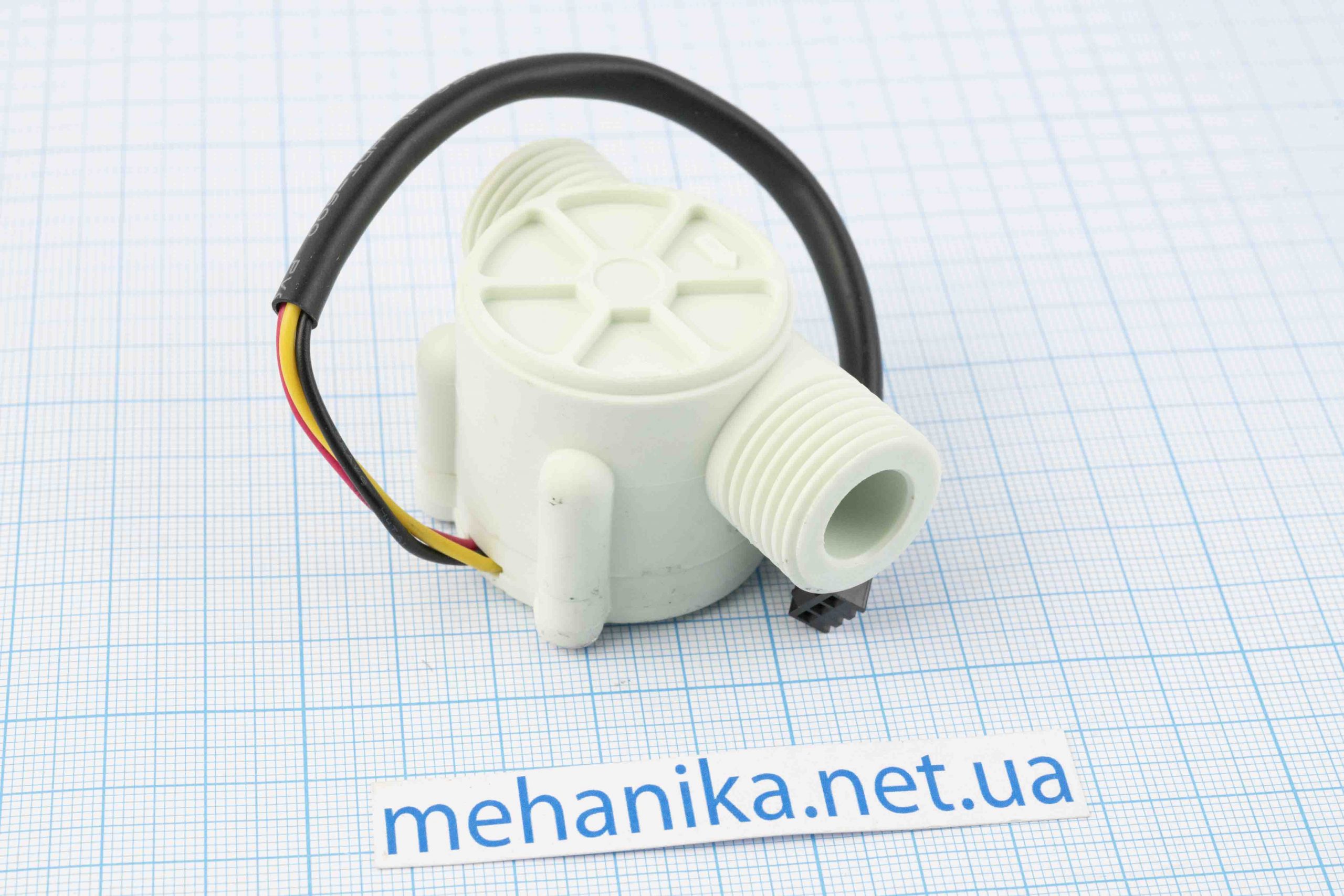

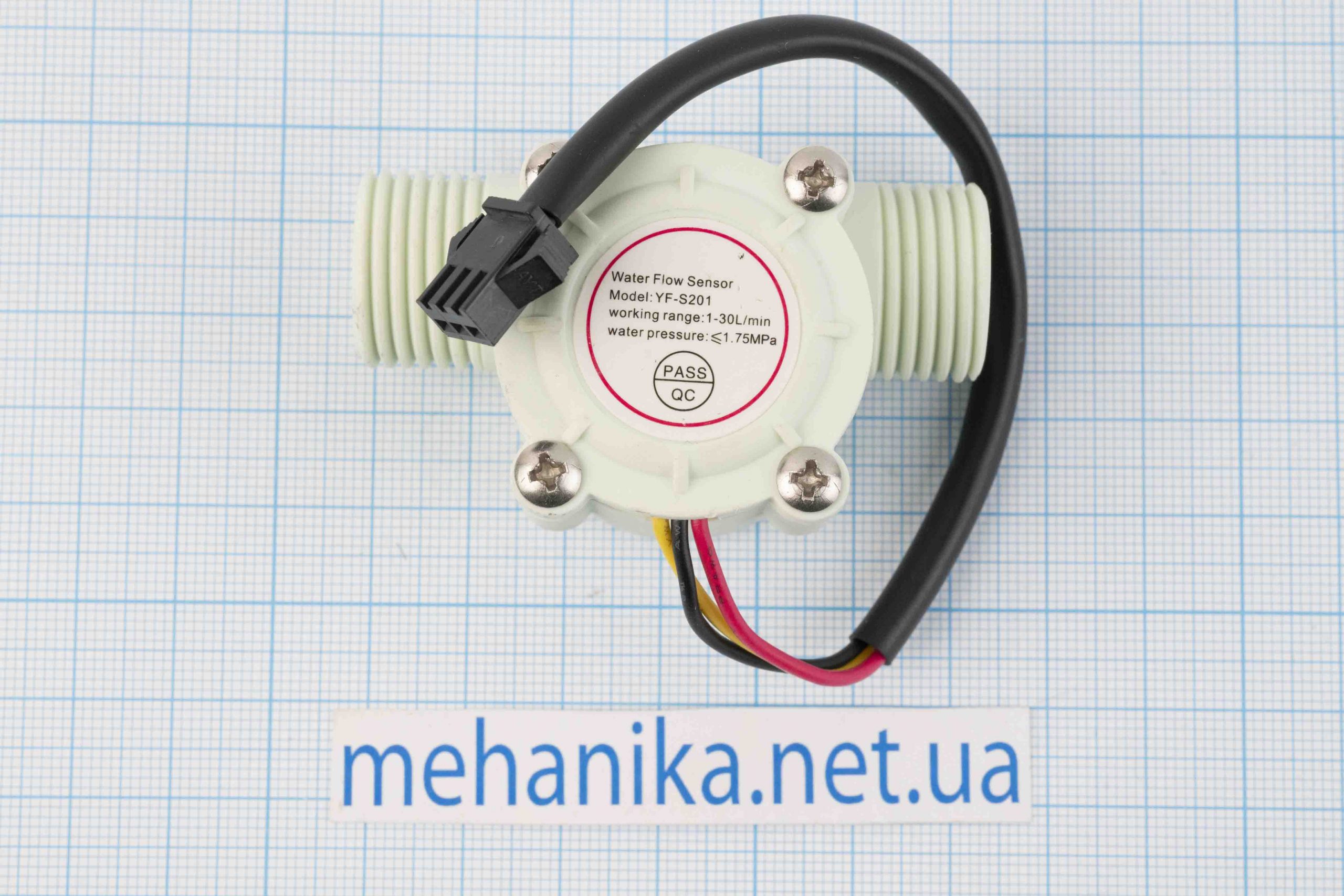

Датчик витрати води YF-S201 складається з пластикового корпусу, ротора з магнітами та датчика Холла. Швидкість обертання ротора прямо пропорційна швидкості водяного потоку. Чим більша швидкість обертання ротора, тим частіше датчик Холла реагує на магніти, тим більше імпульсів на інформаційному виведенні датчика.
Сенсор генерує 450 імпульсів на 1 літр. Таким чином, чутливість сенсора становить приблизно 22 мл. Датчик моделі YF-S201 призначений для вимірювання об’єму рідини, що проходить, в діапазоні від 1 до 30 літрів в хвилину при тиску не більше 1,75 МПа.
Датчик приєднується до труби або шлангу за допомогою гайки на 1/2″.
В наявності тільки чорного кольору.
Технічні характеристики:
- Робоча напруга: DC 5-18V
- Споживаний струм: до 15 mA (при Vcc = 5V)
- Вимірюваний діапазон витрати води: 1…30 л/хв
- Помилка вимірів: ±3%
- Робочий тиск: до 1.75 МПа = 17.5 бар = 17.27 ст. атм.
- Температура температури: +0°C…+80°C
- Температура рідини: до 120°C
- Вологість повітря: 35…90%
- Розмір патрубка: ∅20 мм (зовнішній), ∅10 мм (внутрішній)
- Розмір трубної різьби: G1/2” (1/2 трубного дюйма) (Зовнішній ∅20.955 мм/внутрішній ∅18.631 мм/крок 1.814 мм)
- Габарити: 65 мм x 36 мм x 36 мм
- Вага: 43 г
