Опис
Вольтметр – це контрольно-вимірювальне обладнання, яке застосовується з метою обчислення показника напруги або електрорушійної сили в електричних ланцюгах. Підключення даного приладу до навантаження або джерелами електроенергії здійснюється паралельно, в мережах з постійним струмом. Застосовується для контролю напруги в електротехніці, верстатах ЧПУ, електрообладнання і т. п.
Робота даного типу вольтметрів заснована на дії магнітних полів. Стрілка, що відображає значення напруги на шкалі, приводиться в дію котушкою, через яку проходить струм. Сама котушка розташована між постійними магнітами та при появі електромагнітного поля змінює своє положення. При цьому, чим вище напруга, тим більше відхилення котушки та, відповідно, стрілки.
Аналогові (механічні) вольтметри не потребують живлення від батарей, вимірюваний ланцюг дає їм живлення. Стрілка наочно відображає свідчення.
Зверніть увагу! Механічні пристрої вимогливі до умов зберігання. Вони не переносять струси. Для отримання точних даних корпус аналогового вольтметра повинен бути розміщений правильно. Будь-які відхилення від норми обтяжать стрілку, і вона буде трохи зсуватися, даючи невірні показники.

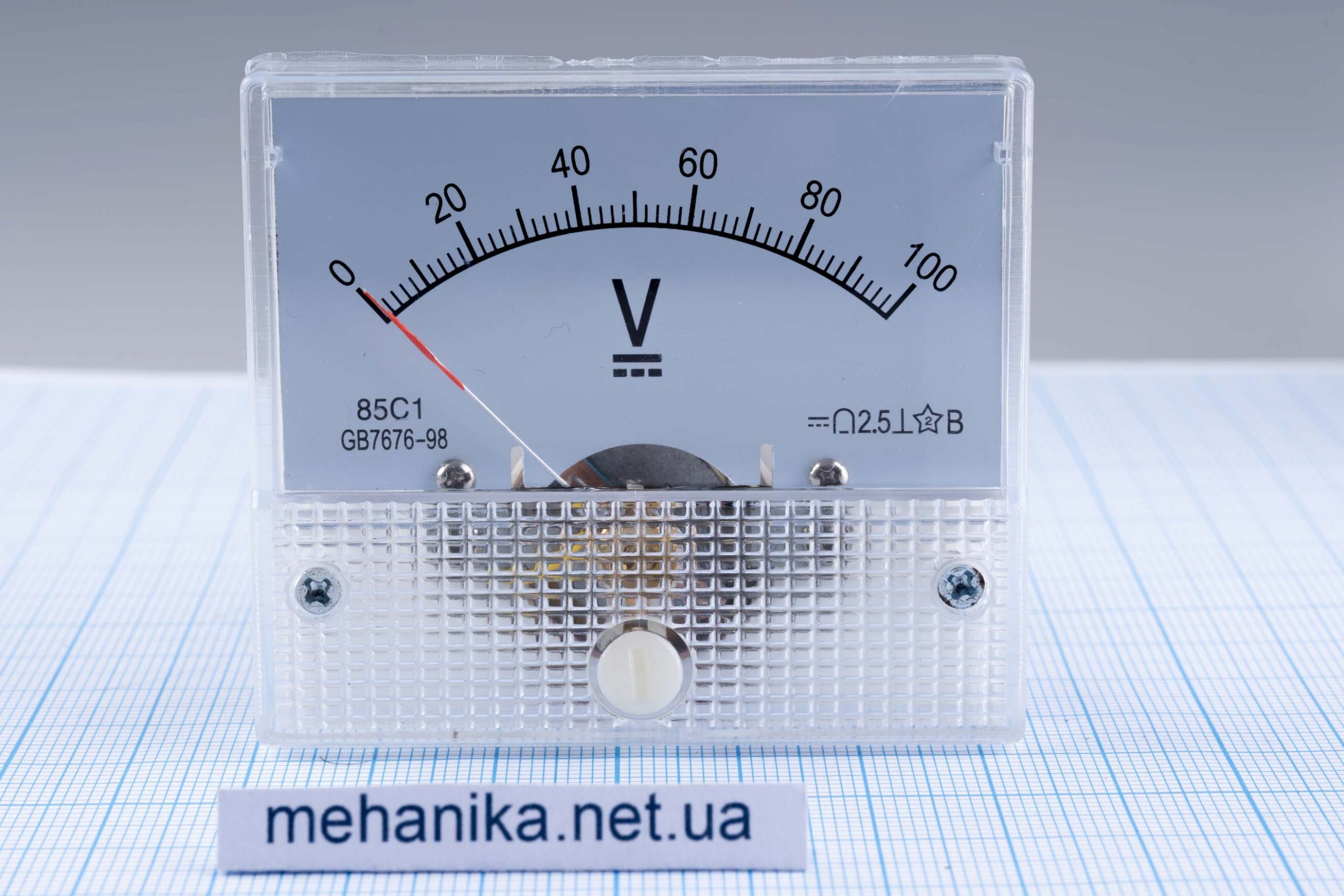

Характеристики:
- Тип приладу: Вольтметр
- Принцип роботи: аналоговий (стрілочний)
- Діапазон виміру: DC 0-100V
- Витримує напругу: DC 2000V протягом 1 хвилини
- Клас точності: 2,5
- Розмір: 61 мм х 55 мм х 46 мм
- Підключення: гвинти
- Робоча температура: -10°С…+55°С
