Опис
Універсальні ділильні головки використовуються на консольно-фрезерних верстатах, особливо універсальних, і значно розширюють технологічні можливості верстата.
Універсальні ділильні головки використовують при фрезеруванні зубчастих коліс, нарізуванні гвинтових канавок, шліців і пазів, а також при інших операціях, що вимагають установки заготовки, що обробляється під необхідним кутом щодо столу верстата.

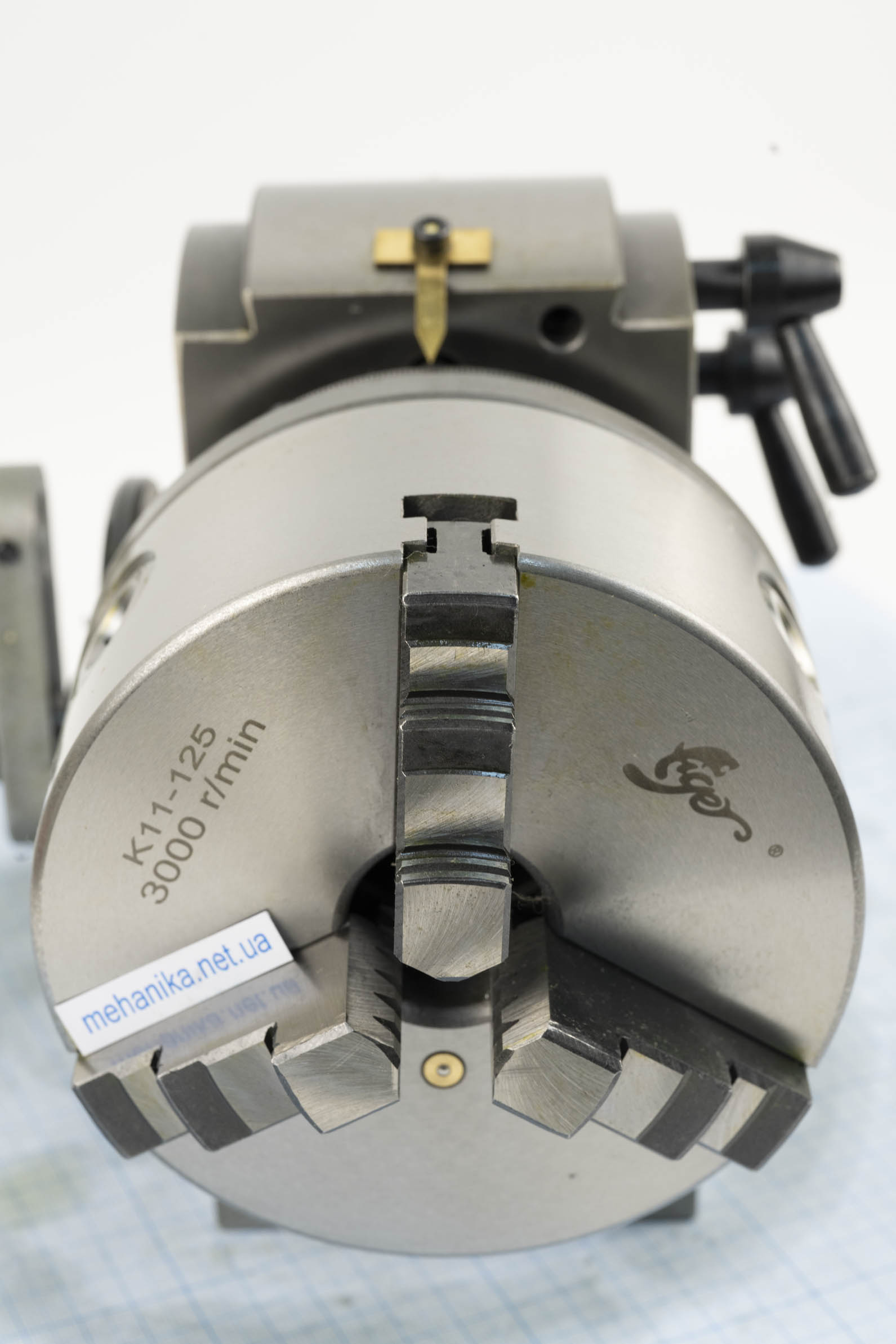

Опціонально поставляється з трьох кулачковим патроном, що самоцентрується, для обробки заготовок круглої форми.

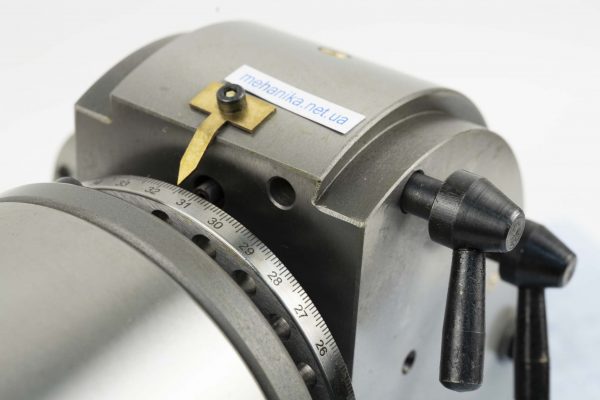

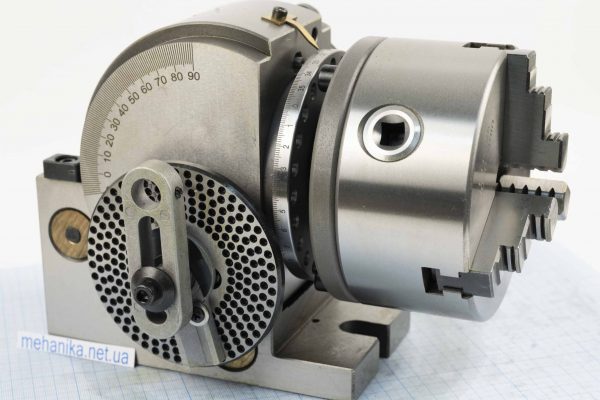

Головка ділильна BS-0 (125мм)
Використовується на фрезерних, свердлильних та заточувальних верстатах. Має диск для прямого поділу на 2, 3, 4, 6, 8, 12 та 24.
З використанням черв’ячної передачі та комплекту змінних ділильних дисків дозволяє виробляти поділки:
- З диском А: 15, 16, 17, 18, 19, 20
- З диском В: 21, 23, 27, 29, 31, 33
- З диском C: 37, 39, 41, 43, 47, 49
Шпиндель головки має внутрішній конус Морзе та може бути нахилений на будь-який кут від -10 до 90 градусів.

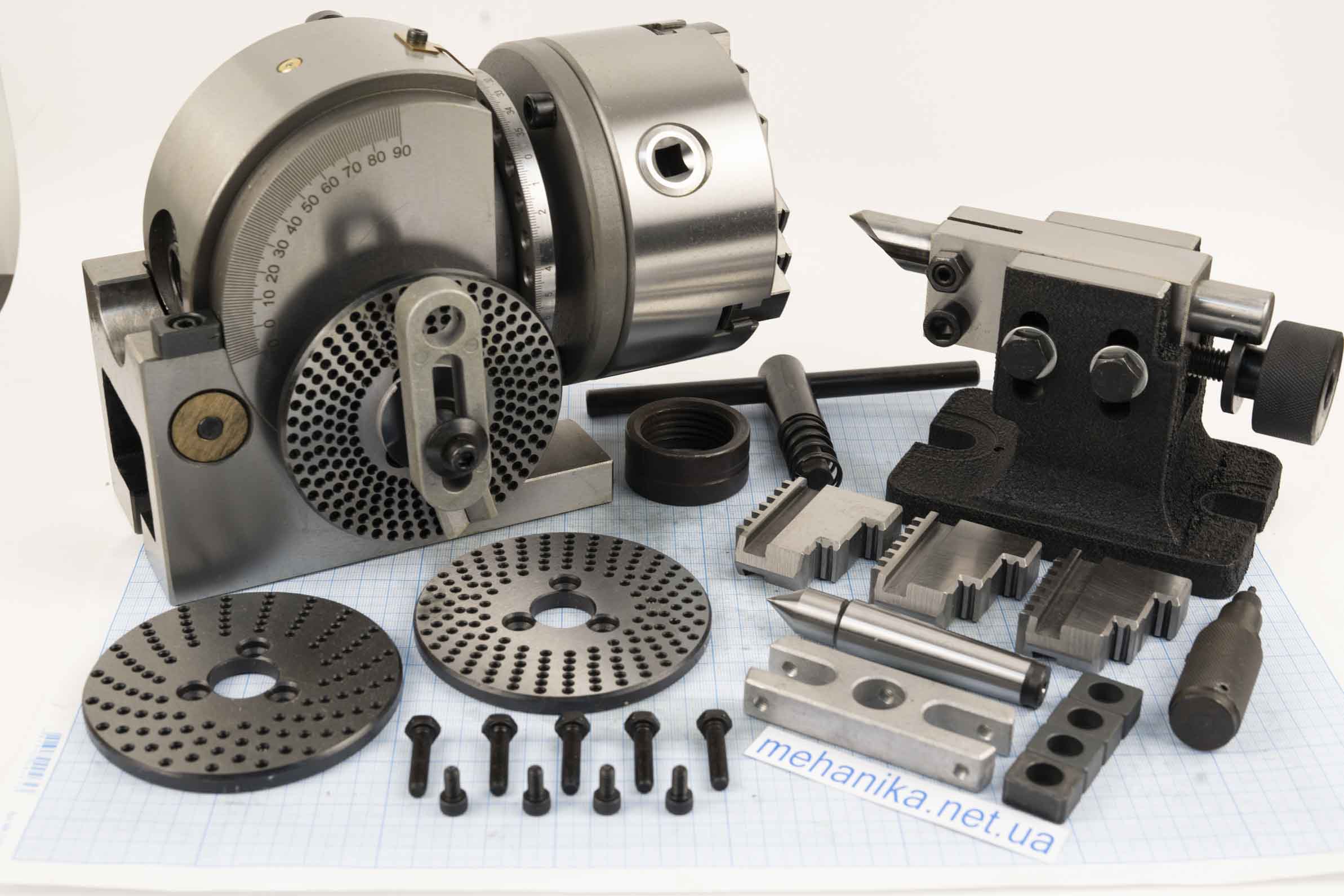

Комплект поставки:
- Головка ділильна

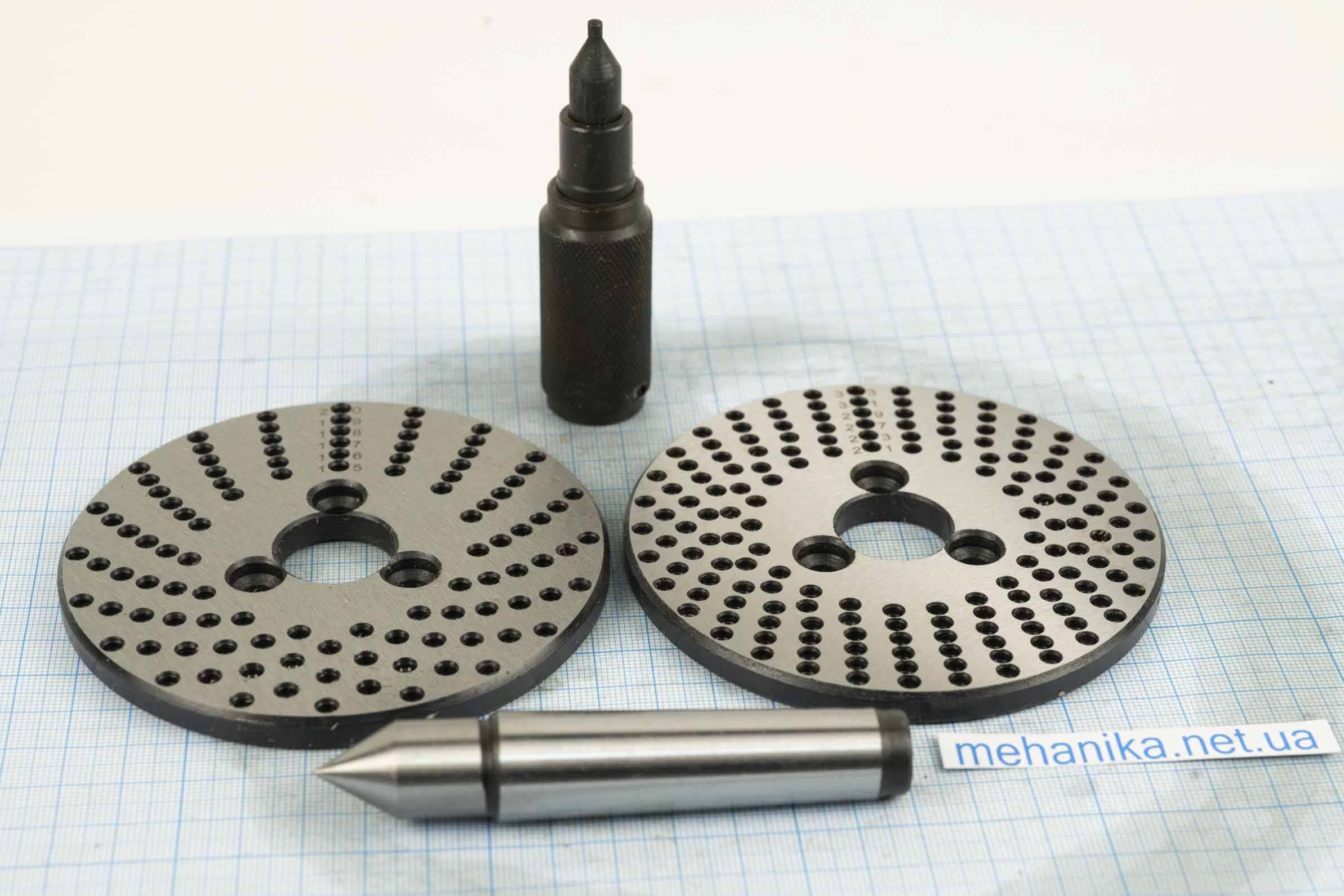

- Диск прямого поділу з 24 фіксованими положеннями
- Диски ділильні для черв’ячного приводу – 3шт та механізм вибору положення

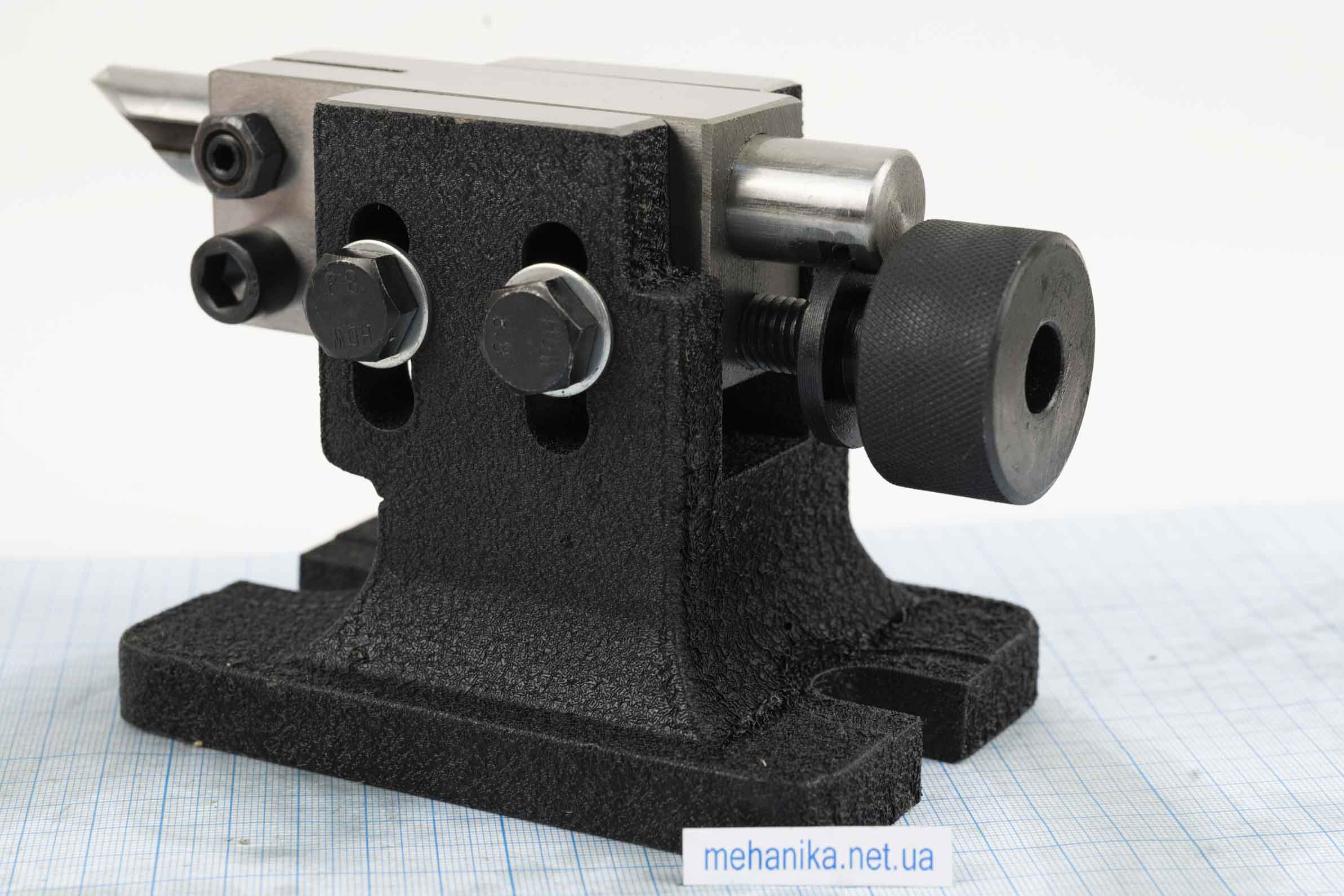

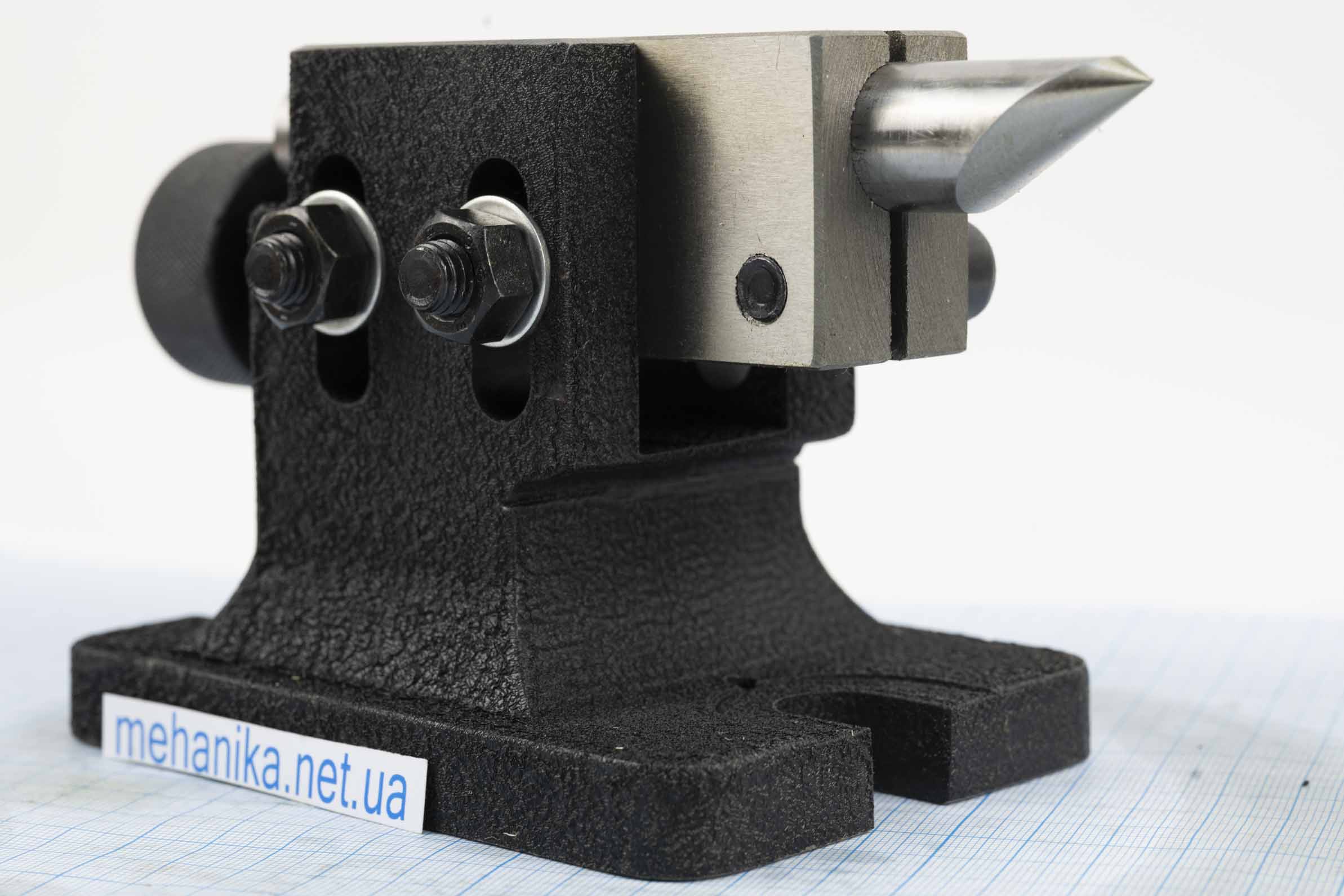

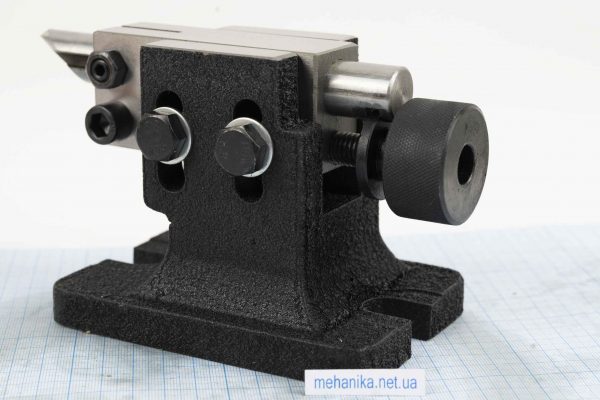

- Задня бабка

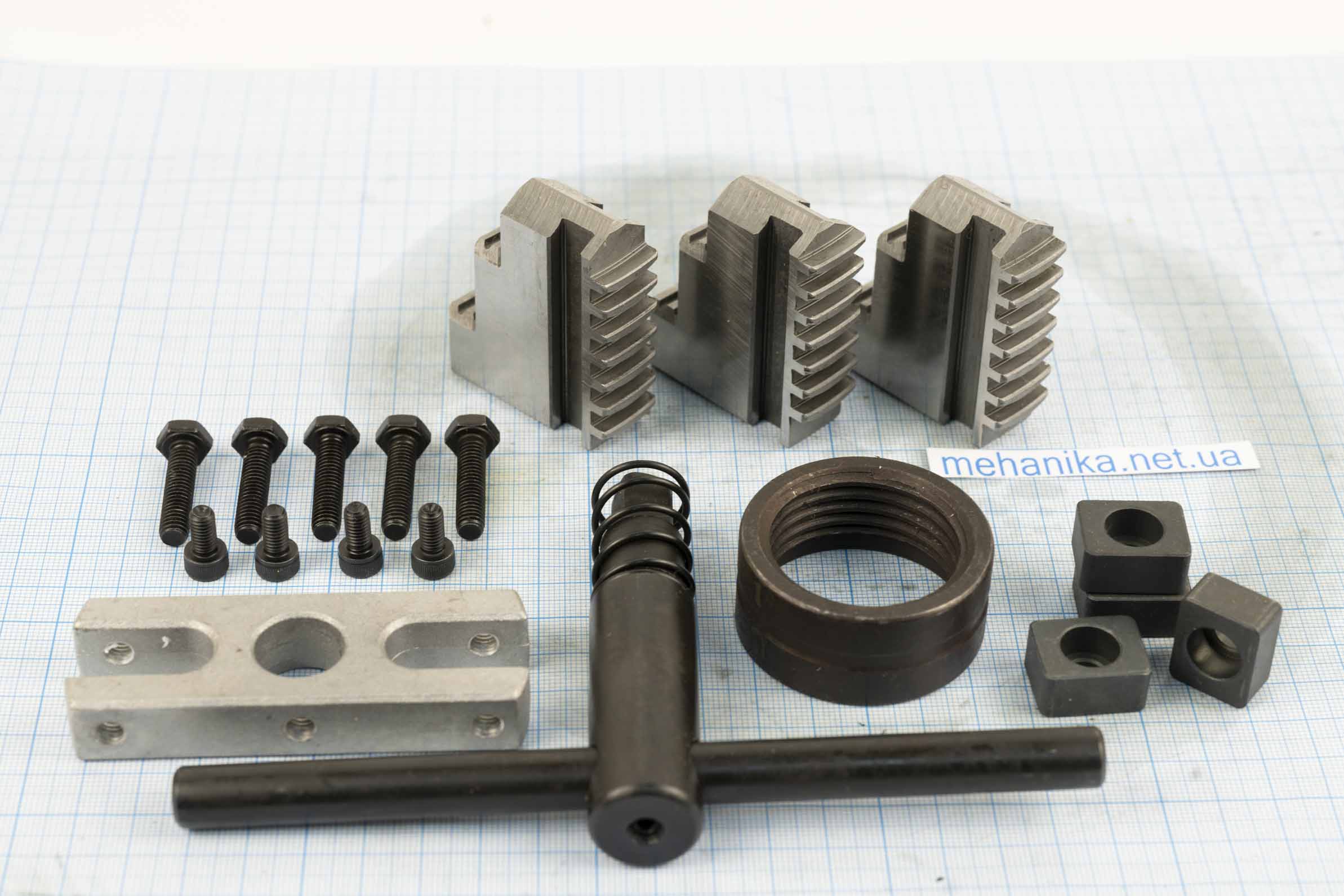

- Патрон 3х-кулачковий 125 мм з прямими та зворотними кулачками та ключем
- Фланець для патрона
- Центр упорний MT2
- Повідець із затискними провушинами
- Комплект сухарів для установки головки та задньої бабки
Розміри та характеристики ділильної головки BS-0:
- Габарити головки A x B x H, мм: 193 мм х 131 мм х 173 мм
- Розміри основи головки a x b, мм: 166 мм х 90 мм
- Висота центрів h, мм: 100 мм
- Габарити задньої бабки A1 x B1 x H1, мм: 175 мм х 87 мм х 102 мм
- Ширина установчих пазів g і g1, мм: 16 мм
- Ширина пазів під сухарі, мм: 16 мм
- Внутрішній конус шпинделя/наскрізний отвір у шпинделі, мм: MT2/18 мм
- Патрон: 125 мм
- Висота центру: 5 дюймів
- Кут нахилу: -10-90 градусів
