Опис
Точкове зварювання – це зварювальний процес, при якому деталі з’єднуються в одній або декількох точках за допомогою короткочасної імпульсної дії струму.

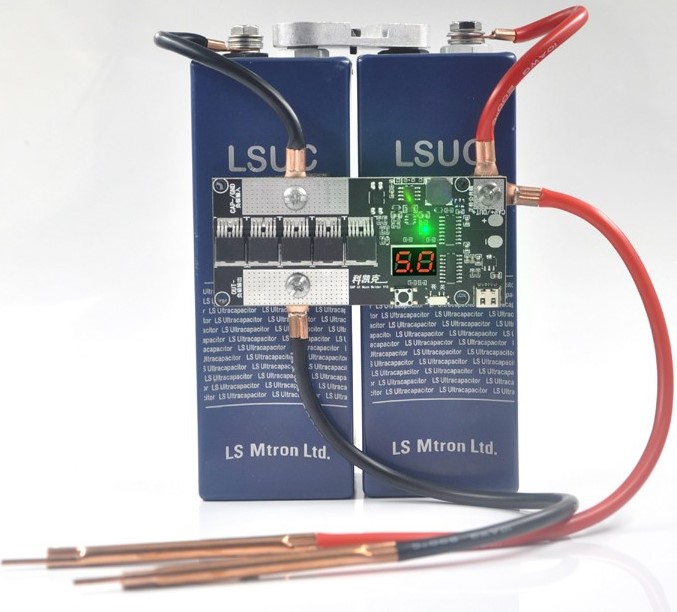

Суперконденсаторний (іоністорний) апарат точкового зварювання використовується разом з двома конденсаторами 2.7-2.8V 3000F.
Товщина зварювання: 0.05-0.25 мм нікельований лист.

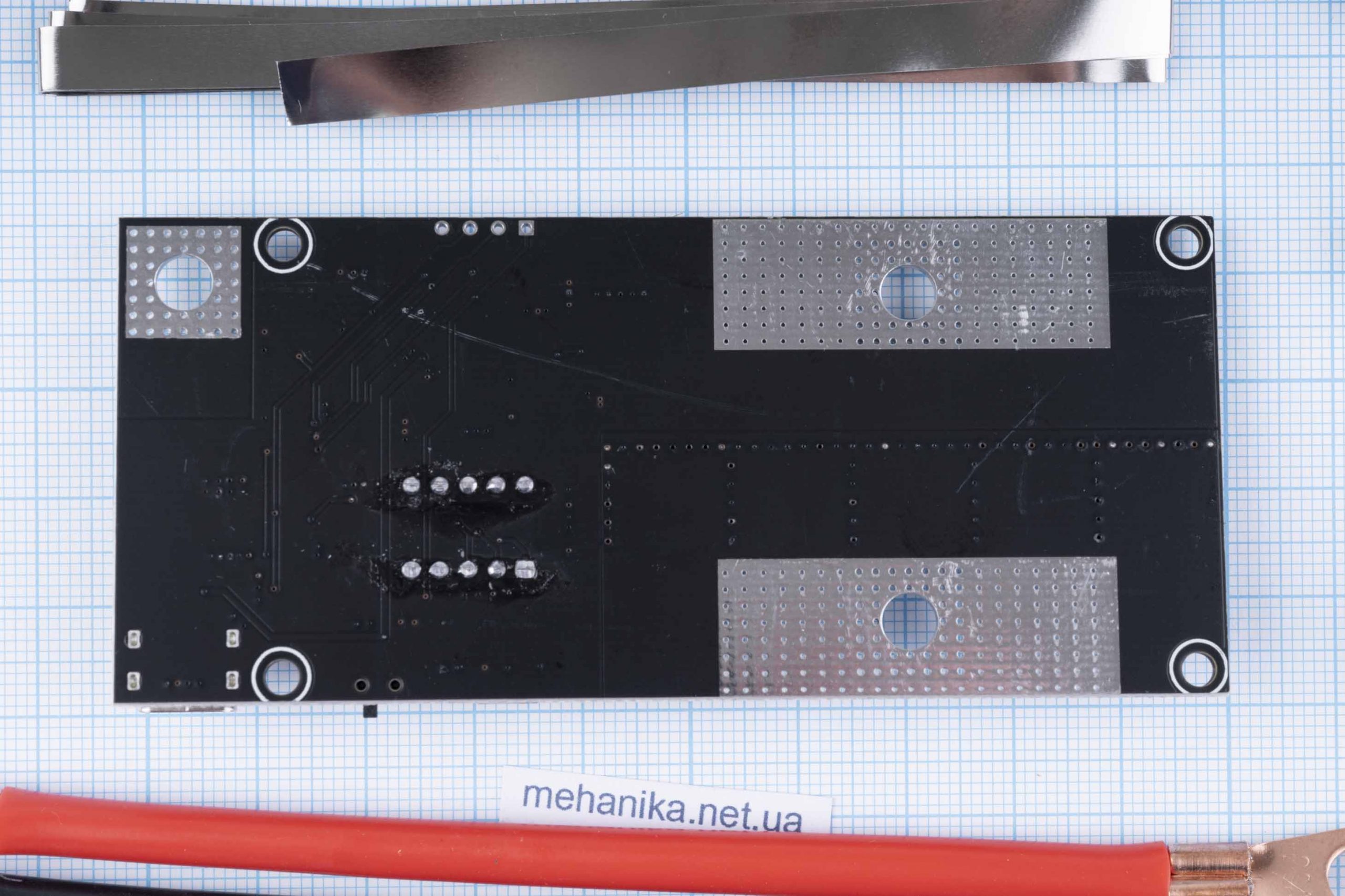

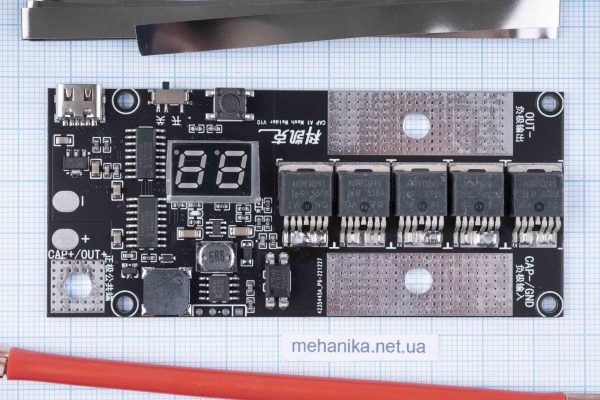

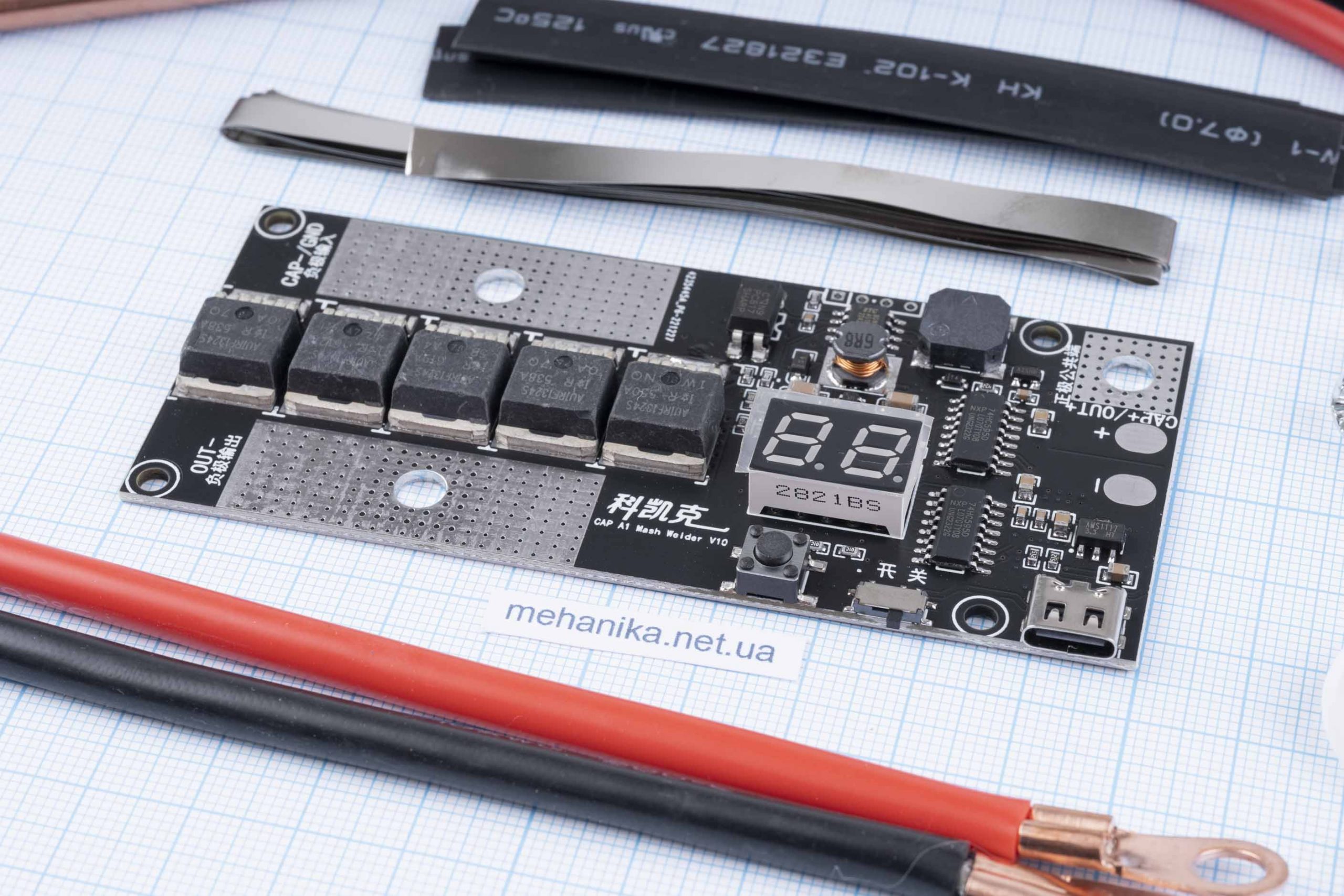

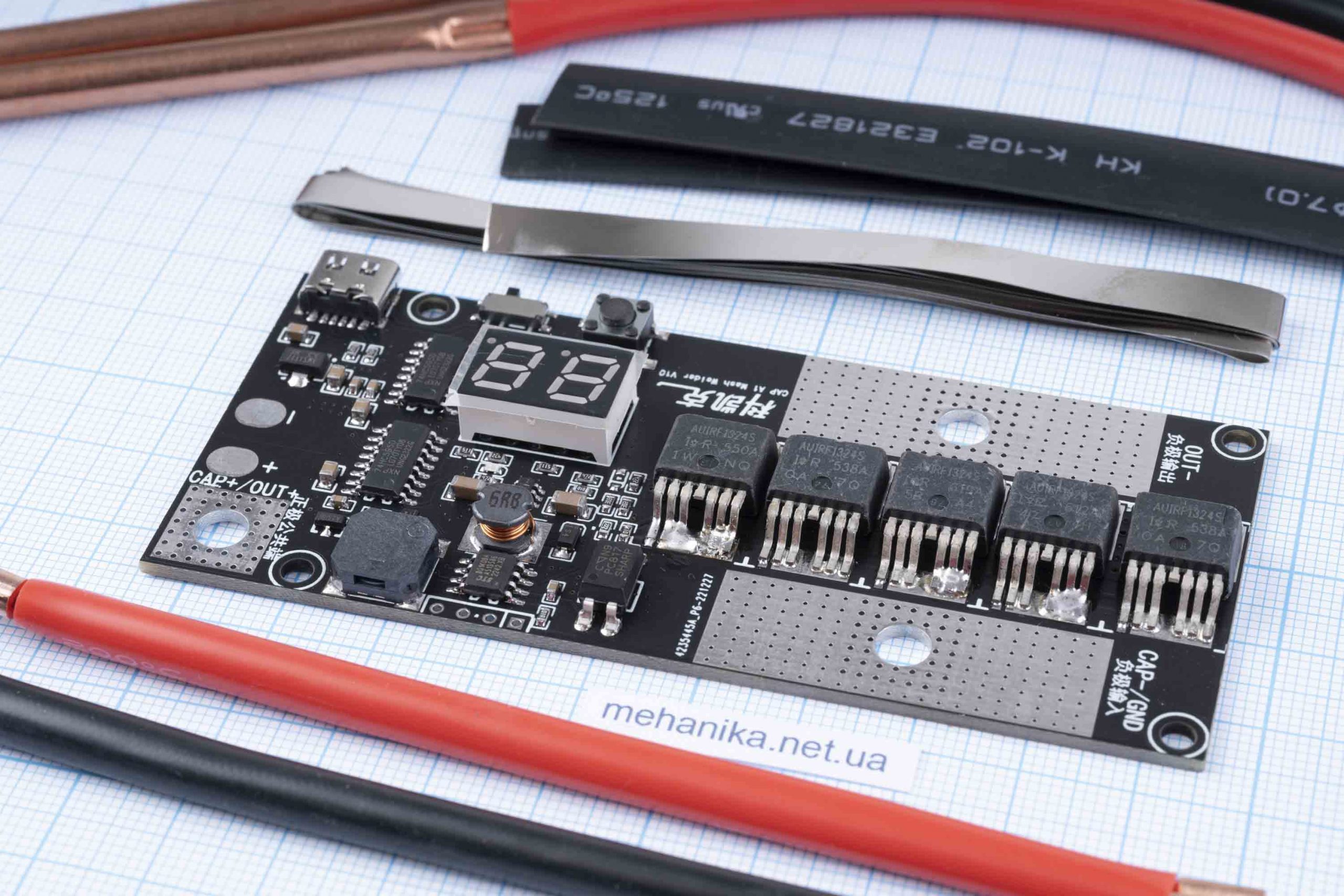

Плата керування апаратом для точкового зварювання використовує 5 MOSFET транзисторів з низьким внутрішнім опором, при паралельному зєднанні яких, максимальний струм може досягати 2000А.
Апарат точкового зварювання має 20 режимів потужності зварювання, 1-ий режим є найнижчим, 20-й – найвищий. Активний режим потужності зварювання відображається на символьному дисплеї. Для вибору режиму точкового зварювання поступово перемикайте потужність, поки не отримаєте потрібний результат.
Обов’язково добре затягуйте гвинти, інакше це призведе до поганого контакту, і точкове зварювання не буде надійним. Електроди апарату точкового зварювання завжди під напругою і не може торкатися панелі керування, що призведе до пошкодження апарату для точкового зварювання.

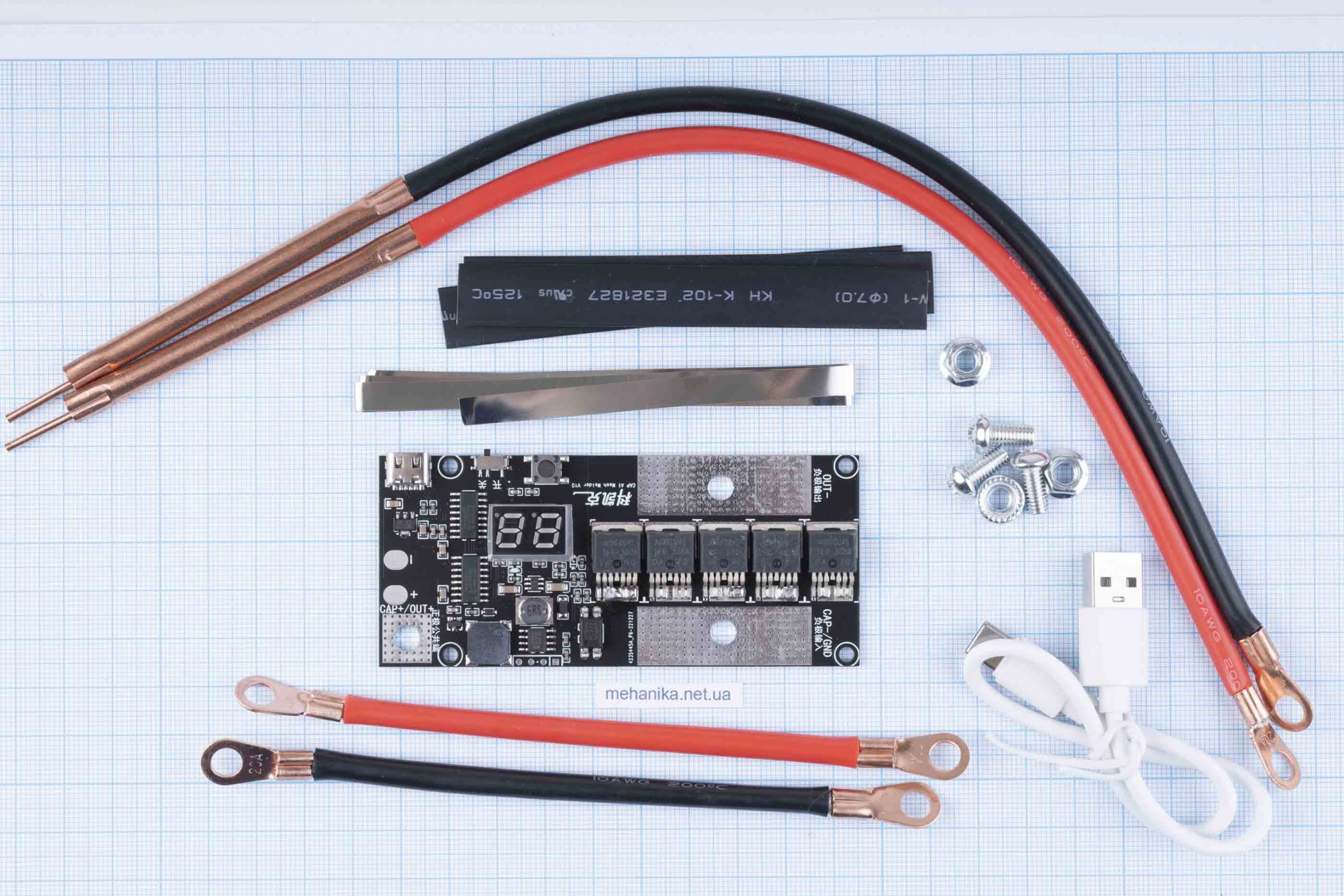

Для квадратних конденсаторів і звичайних конденсаторів ми використовуємо невеликі мідні електроди з кабелем діаметром 6 мм.
Інструкція щодо точкового зварювання та заряджання. Існує два способи заряджання:
- Заряджання через роз’єм Type-C на платі керування: напруга: 5V, сила струму: 2А.
- Підключення позитивної та негативної клеми напряму до суперконденсатора (іоністора): напруга: 5-5.4V!!! (квадратний конденсатор може бути до 5,6V), сила струму 3-20А. Рекомендується використовувати регульоване джерело живлення.

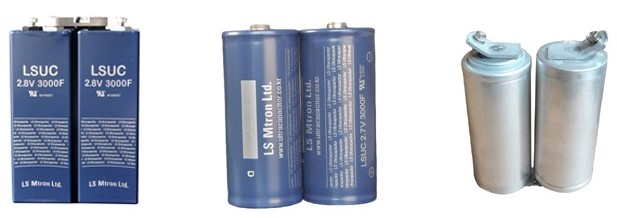

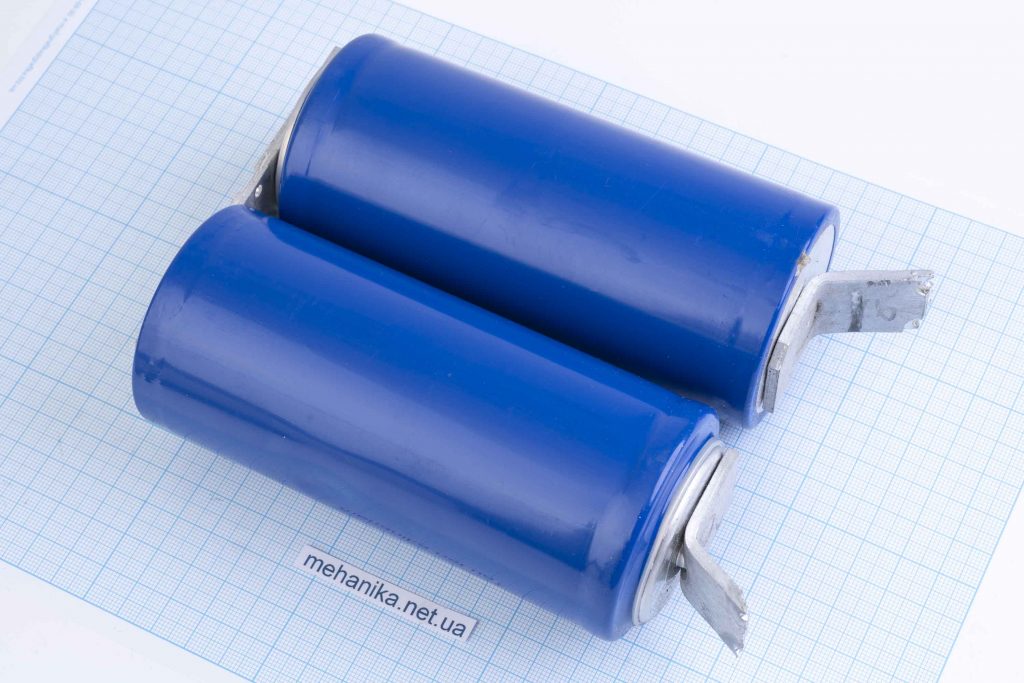

Типи суперконденсаторів (іоністорів)
Примітка:
1. Якщо під час заряджання потрібне використання апарату точкового зварювання, будь ласка, використовуйте джерело живлення сильного струму, щоб заряджати суперконденсатор через позитивну і негативну клеми. Заборонено використовувати апарат точкового зварювання під час заряджання за допомогою інтерфейсу Type-C, оскільки це може пошкодити апарат точкового зварювання.
2. Перевищення напруги та струму заборонено під час заряджання, будь ласка, заряджайте суворо відповідно до вимог до параметрів.
3. Під час заряджання перемикач на панелі керування повинен бути вимкнений, а акумулятор увімкнути після його повної зарядки.
4. Забороняється заряджати напругою, що перевищує значення напруги конденсатора 5,4V.
Рекомендується для використання разом з Cуперконденсатор (іоністор) Maxwell, 5.4V/1500F, 6.0Wh
