Опис
Тестер напівпровідників (транзисторів) LCR-T4 є популярним вимірювачем параметрів компонентів.

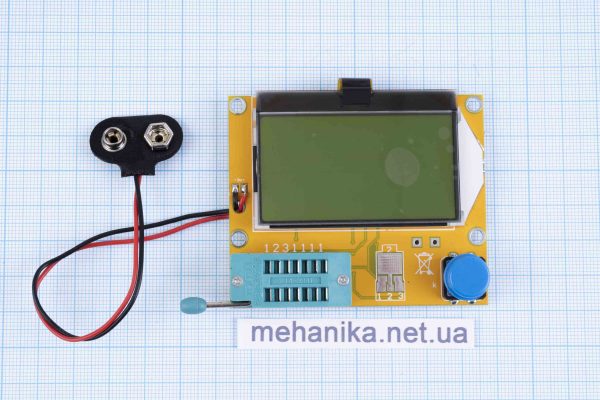

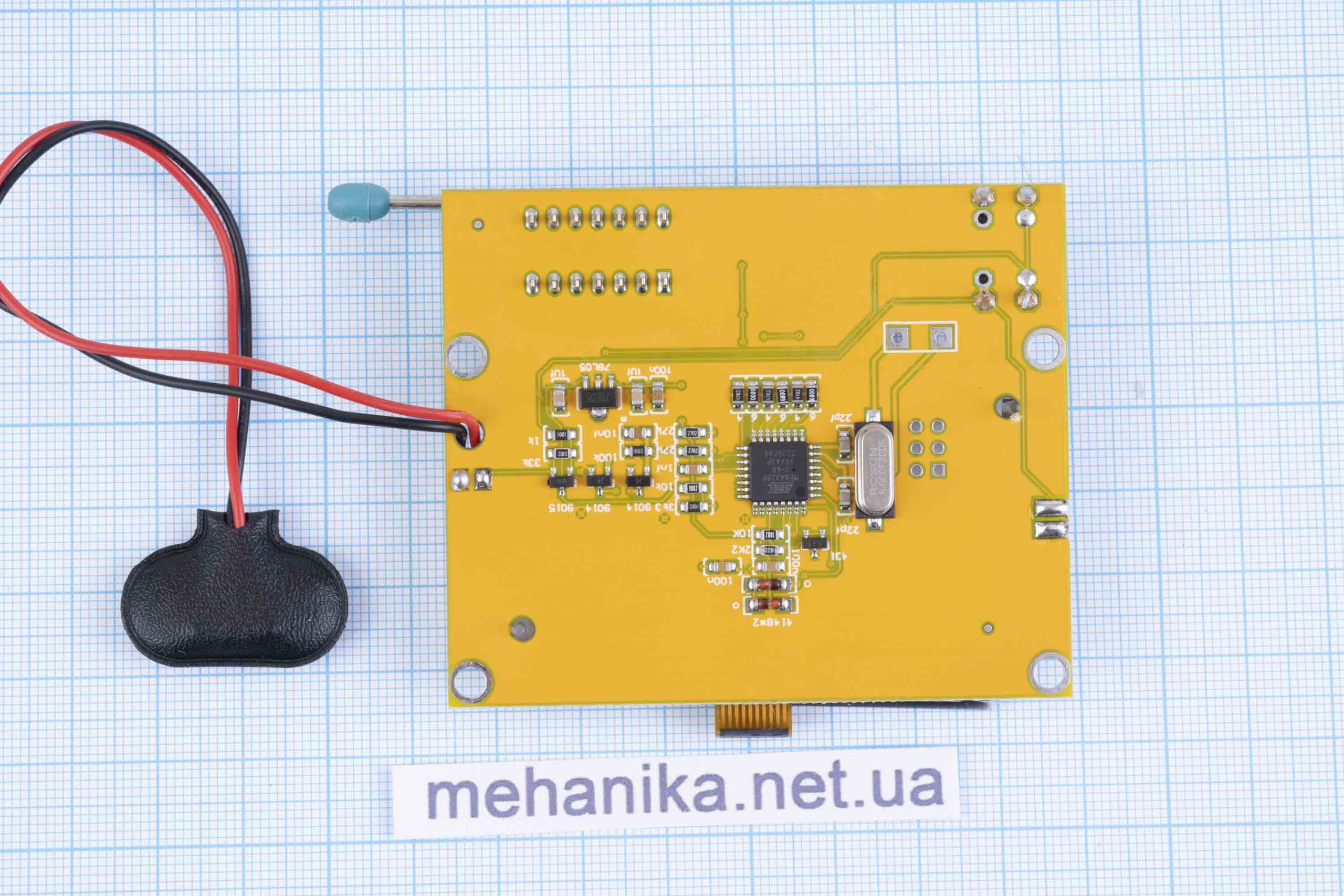

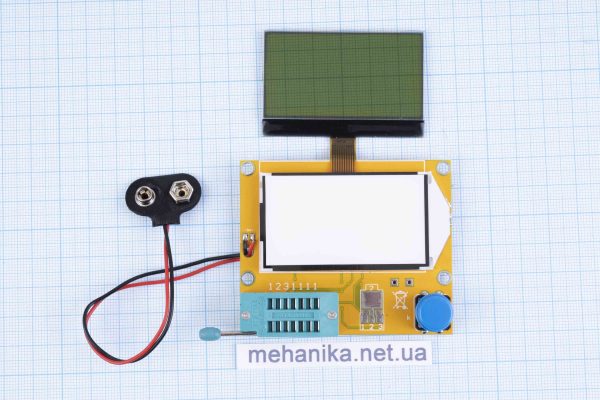

Спроектовано тестер на базі мікроконтролера ATmega328, LCD дисплея, керуючої кнопки, колодки, кварцового резонатора та інших допоміжних компонентів, які забезпечують правильну роботу пристрою.
Особливостями пристрою є: автоматичне відключення і легкий процес калібрування.
Вимірювання параметрів: За допомогою мега тестера LCR-T4 можна дізнатися параметри таких компонентів: конденсатори, резистори, напівпровідникових елементів (транзистор, діод) та котушки індуктивності.
Вимірювач може визначити такі параметри електронних компонентів:
- опір елемента
- індуктивність
- ємність конденсатора
- тип і терморегулятори транзистора/діода
- коефіцієнт передачі струму бази біполярного транзистора
- напруга насичення біполярного транзистора
- ємність затвора польового транзистора
- напруга відкриття польового транзистора
- падіння напруги на діоді
- паразитна ємність діода
Для того, щоб виміряти параметр компонента, спочатку необхідно підключити джерело живлення у вигляді батареї крона. Потім слід прибрати фіксацію з колодки, потягнувши важіль вгору, і помістити необхідний елемент у колодку. Після чого потрібно закрити фіксатор, потягнувши важіль вниз, і короткочасно натиснути на кнопку управління. Потім тестер LCR-T4 автоматично визначить характеристики елемента, який встановлений в планку.
Зверніть увагу, при вимірі ємності конденсатора, його необхідно розрядити!
Калібрування:
Калібрування тестера повинна проводитись періодично як і для будь-яких інших вимірювальних приладів. Для того, щоб відкалібрувати вимірювач, приготуйте два високоякісних конденсатори (поліпропіленових, металоплівкових) ємністю понад 100 nF і 4-30 nF, а також перемичку для замикання трьох контактів у тестовій панелі. Далі необхідно встановити перемичку в контакти 1, 2, 3 і натиснути на кнопку управління. Після включення на екрані відобразиться запит “Режим самотесту”. Натисніть ще раз кнопку для підтвердження. Розпочнеться калібрування. Дочекайтеся повідомлення “Ізоляція! ” та видаліть перемичку. Самокалібрування продовжиться до появи символу конденсатора і номіналу який необхідно вставити. Як правило, при першому калібруванні потрібно вставити спочатку конденсатор ємністю понад 100 nF, а потім 4-30 nF, а при наступних тільки 4-30 nF.
Закінчення калібрування супроводиться відображенням версії програмного забезпечення та повідомленням “Тест закінчено”. Повне калібрування завжди можна повторити, зайшовши в меню і вибравши пункт “Режим самотесту”.
Технічні характеристики:
- Мікроконтролер: ATmega328
- Напруга живлення: DC 9V (крона)
- Діапазон вимірюваного опору: 0,1 Ом-50 МОм
- Діапазон вимірюваної індуктивності: 0,01 мГн-20 Гн
- Діапазон вимірюваної ємності: 25 пФ-100000 мкФ
- Робочий струм: 25mA
- Розміри модуля: 72 мм х 59 мм
