Опис
Терморегулятор термостат цифровий STC-1000 використовується для підтримки температури на заданому рівні шляхом увімкнення/вимкнення електричних нагрівальних/охолоджувальних приладів.
Цільове використання: управління сучасними системами опалення та кондиціонування, сушильними шафами, інкубаторами, акваріумами, тераріумами тощо.

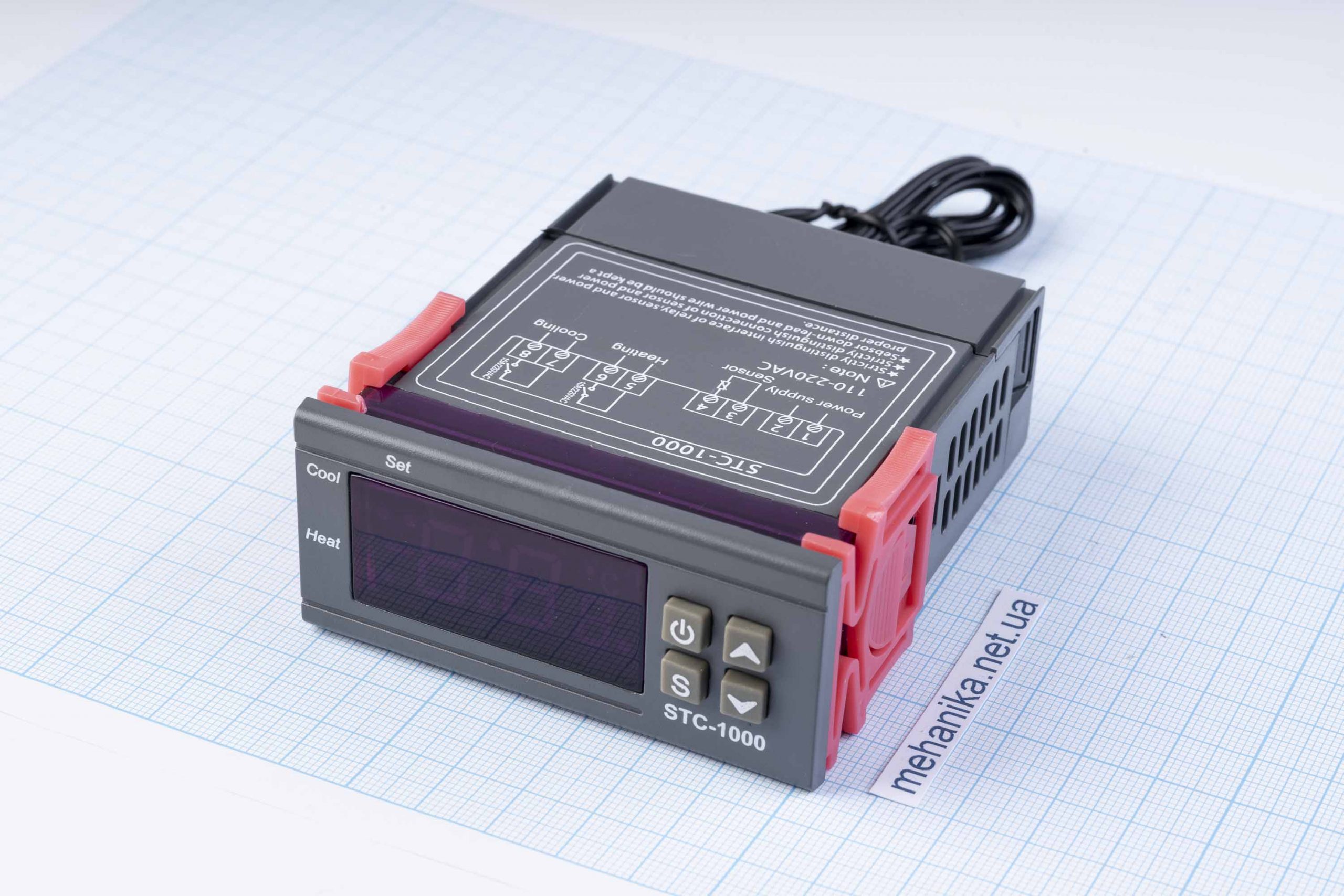

Терморегулятор STC-1000 оснащений LED-дисплеєм із символами червоного кольору, чотирма кнопками управління і виносним датчиком температури.
Датчик температури – це термістор з опором 10 кОм. Довжина дроту датчика 1 м. Датчик герметично запаяний у металеву колбу завдовжки 20 мм і діаметром 4 мм. Герметична колба дозволяє використовувати датчик у вологому середовищі. Датчик витримує температуру від -50 до +99 °C.
У разі виходу датчика з ладу на дисплеї терморегулятора відобразиться напис EE і звучатиме безперервний звуковий сигнал високої тональності.
У разі виходу вимірюваної температури за межі можливостей датчика на дисплеї терморегулятора відобразиться напис HH і звучатиме безперервний звуковий сигнал високої тональності.
Живиться термостат STC-1000 від побутової електромережі з напругою 110-240 VAC.

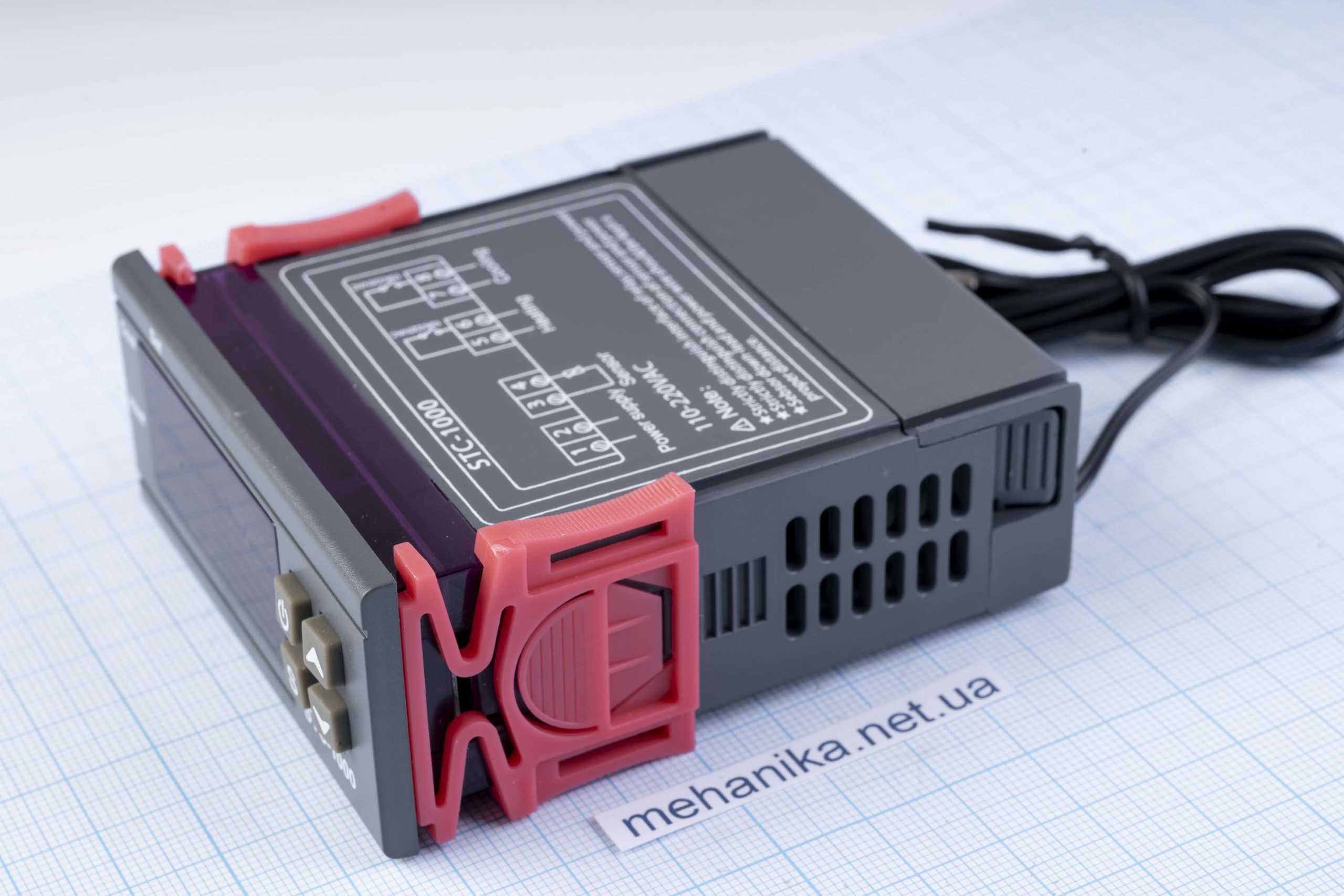

Терморегулятор STC-1000 призначений для монтажу в щит або пульт. Розміри передньої панелі 75 мм x 34.5 мм, розміри монтажної частини 71 мм x 29 мм.
Терморегулятор STC-1000 має чотири кнопки для налаштування:
- Кнопка з символом увімкнення використовується для ввімкнення/вимкнення термостата
- Кнопка, позначена S, використовується для перемикання між пунктами меню
- Кнопки з символами стрілок вгору і вниз використовується для збільшення і зменшення значення пункту меню і для переходу між пунктами меню
Для увімкнення терморегулятора STC-1000 потрібно натиснути та протягом 1 секунди утримувати кнопку з символом увімкнення. Для вимкнення потрібно натиснути та протягом 3 секунд утримувати кнопку з символом увімкнення.
Для входу в меню терморегулятора STC-1000 натиснути та протягом 3 секунд утримувати кнопку S. Після цього на екрані з’явиться напис F1. Для переходу між пунктами меню потрібно натискати кнопки з символами стрілок. Для введення значення в пункті меню потрібно натиснути та безперервно утримувати кнопку S, а кнопками з символами стрілок вводити потрібне значення.
Пункти меню терморегулятора STC-1000:
- F1 – вибір бажаного значення температури. Одне натискання змінює температуру на 0.1 °C. Можливі значення -50 – +99°C, значення за замовчуванням 10°C
- F2 – значення гістерезису. Одне натискання змінює температуру на 0.1 °C. Можливі значення 0.3 – 10 °C, значення за замовчуванням 0.5 °C
- F3 – час затримки до спрацьовування реле. Одне натискання змінює значення на 1 хвилину. Можливі значення 1 – 10 хвилин, значення за замовчуванням 3 хвилини
- F4 – калібрування датчика температури. Одне натискання змінює температуру на 0.1 °C. Можливі значення -10 – +10°C, значення за замовчуванням 0 °C
Принцип роботи терморегулятора STC-1000:
- Якщо поточна температура нижче встановленої мінус значення гістерезису довше часу затримки – замикається реле, позначене Heating, а на дисплеї біля напису Heating загориться крапка.
- Якщо поточна температура вище встановленої плюс значення гістерезису довше часу затримки – замикається реле, позначене Cooling, а на дисплеї біля напису Cooling загориться крапка.

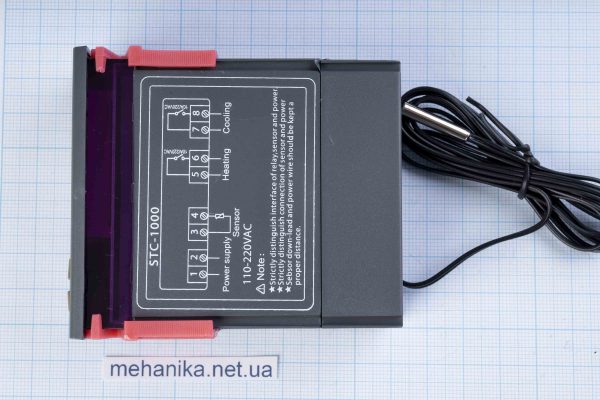

- У терморегулятор STC-1000 встановлено два реле, які розраховані на комутацію струму 10 А за напруги 220 В змінного струму. Реле і схема живлення терморегулятора гальванічно розв’язані, тому можна комутувати напругу, відмінну від напруги живлення.
Технічні характеристики:
- Модель: STC-1000
- Кількість реле: 2 шт
- Комутоване навантаження: 10А при напрузі 220 VAC на кожне реле
- Напруга живлення: 110-240 VAC
- Діапазон вимірюваної температури: -50 до +99°C
- Точність: 1 °C
- Роздільна здатність: 0.1 °C
- Датчик: термістор з опором 10 кОм
- Розміри колби датчика: довжина 20 мм, діаметр 4 мм
- Довжина кабелю датчика: 1 м
- Час затримки: 1 – 10 хвилин
- Калібрування датчика температури: -10 – +10°C
- Розміри передньої панелі: 75 мм x 34.5 мм
- Розміри монтажної частини: 71 мм x 29 мм
- Розміри терморегулятора: 75 мм x 35 мм x 85 мм
- Вага комплекту: 104 г
Комплект постачання:
- Терморегулятор термостат цифровий STC-1000
- Виносний датчик температури
- Посібник користувача англійською мовою
