Опис

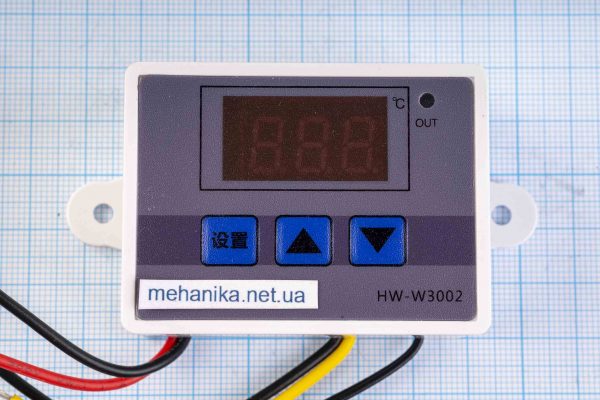

Цифровий регулятор температури (термостат) W3002 з вологозахищеним датчиком температури, робочий діапазон від -50°C до +110°C, з вбудованим імпульсним блоком живлення AC 220V. Термостат W3002 може керувати одним навантаженням або пристроєм з максимальною потужністю 2200W у будь-якому з двох режимів: нагрівання або охолодження. Застосовується, де достатньо підтримки температури з точністю до 1°C, в інкубаторах, теплицях, тераріумах, в системах опалення, для керування температурою теплої підлоги, басейнів, морозильних камер, системи запобігання замерзанню водостоків і т.д.
Терморегулятор має можливість калібрування вимірювального датчика. Усі налаштування зберігаються в незалежній пам’яті та не скидаються при відключенні живлення. Увімкнення термостата здійснюється натисканням на кнопку «SET». Щоб вимкнути термостат потрібно натиснути та утримувати кнопку «SET» протягом 3-х секунд.
Технічні характеристики:
- Діапазон вимірювання температури: -50°C …110°C
- Діапазон контролю температури з точністю 0.1°C: -20°C …75°C
- Роздільна здатність вимірювання: 0.1°C
- Роздільна здатність налаштування: 0.1°C
- Роздільна здатність калібрування: 0.1°C
- Діапазон калібрування: ±10°C
- Живлення: AC 220V
- Спосіб монтажу: настінний

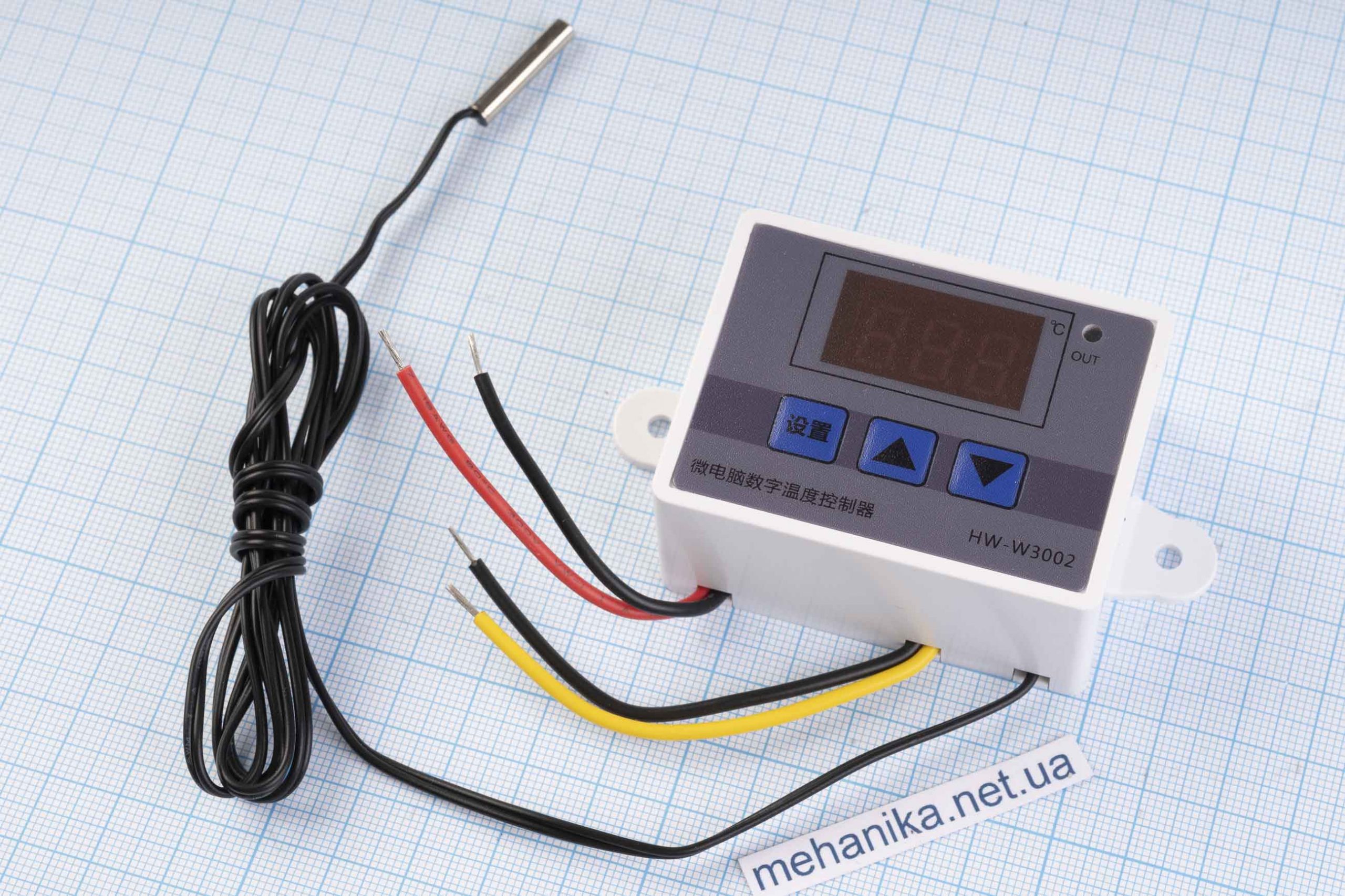

- Датчик температури: водонепроникний термістор NTC10K/B3950 0,5%, Ø4 мм довжина 20 мм
- Довжина дроту датчика температури: 1 м
- Точність вимірювання температури: ±0.2℃
- Наявність калібрування: так
- Вихід: контакти реле, AC220/10А
- Максимальна потужність: 2200W
- Розміри: 60 мм х 45 мм х 31 мм
- Колір монітора: червоний
- Тип дисплею: цифровий

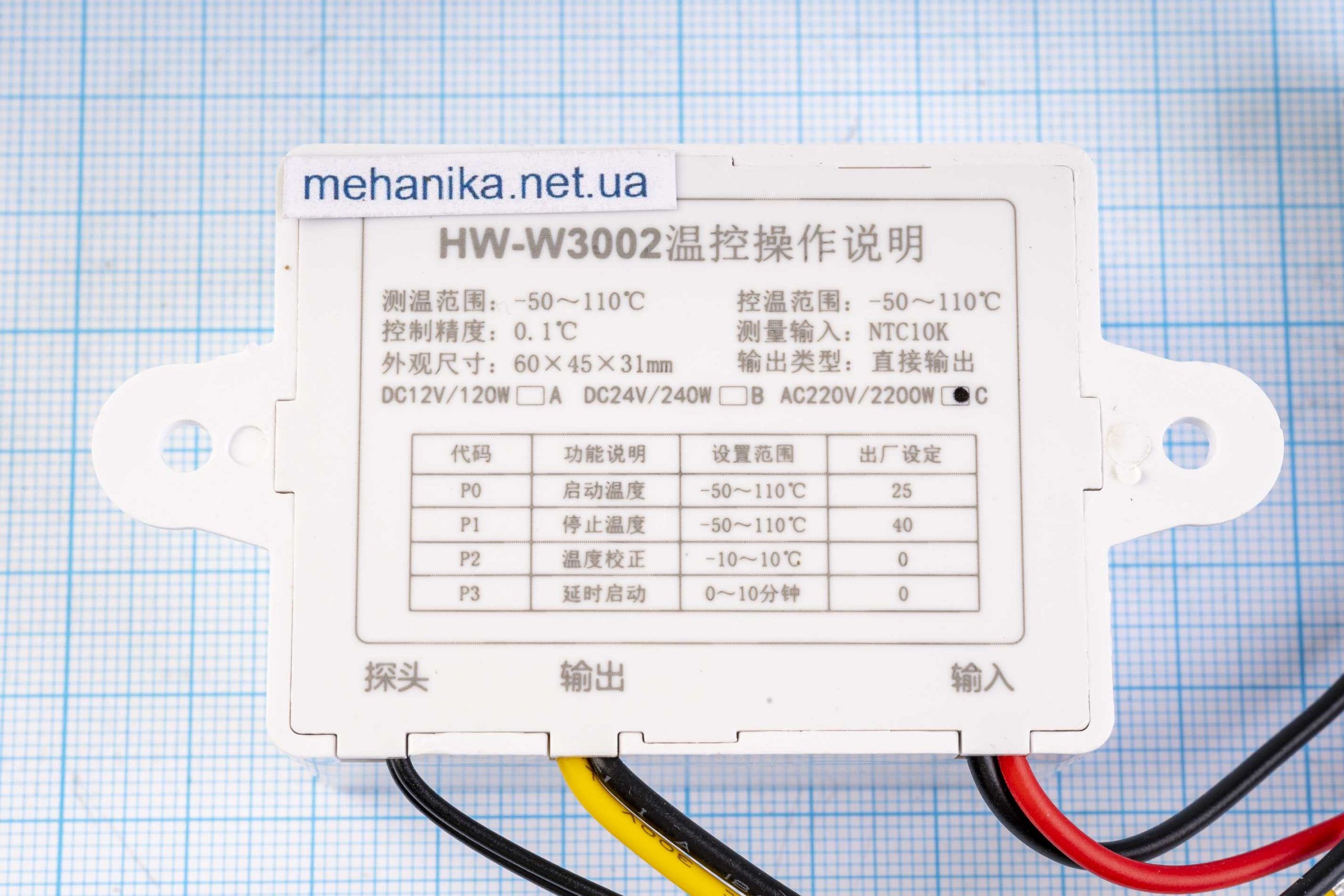

Режими роботи терморегулятора W3002:
- Р0 – температура включення: -50°C …110°C
- P1 – температура відключення: -50°C …110°C
- Р2 – дельта корекції температури (якщо термометр бреше): -10°C …+10°C
- P3 – затримка включення в хвилинах: 0 – 10 хв
Для зміни режиму роботи необхідно:
- Натиснути та утримувати кнопку «SET» поки на екрані не загориться Р0
- Стрілками вибрати параметр для зміни (P0-P3) після чого натиснути кнопку «SET»
- Стрілками вибрати значення та натиснути кнопку «SET».
Індикація несправностей та її значення:
- LLL – обрив дроту термодатчика. Перевірте ланцюг підключення датчика та його справність
- ПНН – коротке замикання в ланцюгу датчика або температура, що вимірюється більше 110°С
Інструкція з використання термостату W3002:
У нормальному режимі, при натисканні кнопки “стрілка вгору“, відображається температура увімкнення. При натисканні кнопки “стрілка вниз” відображається температура вимкнення навантаження.
Наприклад, задані температура включення 20°C, а вимикання 25°C. Коли температура знизиться до 20°C навантаження увімкнеться, при досягненні 25°C – вимкнеться. При заданні температури увімкнення вище температури вимикання термостат почне працювати в режимі охолодження.
Усі налаштування зберігаються в незалежній пам’яті.
Повернення до заводських налаштувань – одночасне натискання кнопок “стрілка вгору” та “стрілка вниз”
УВАГА! Якщо температура включення вище температури вимкнення, то регулятор працює в режимі охолодження, охолодження увімкнеться при досягненні температури ВЕРХНЬОГО ПОРОГУ і вимкнеться при зниженні температури до НИЖНЬОГО ПОРОГУ.
Режим вимкнення активується при рівних значеннях верхньої та нижньої температур. За умови Р0 = Р1 = Т регулятор W3002 відключить навантаження.
