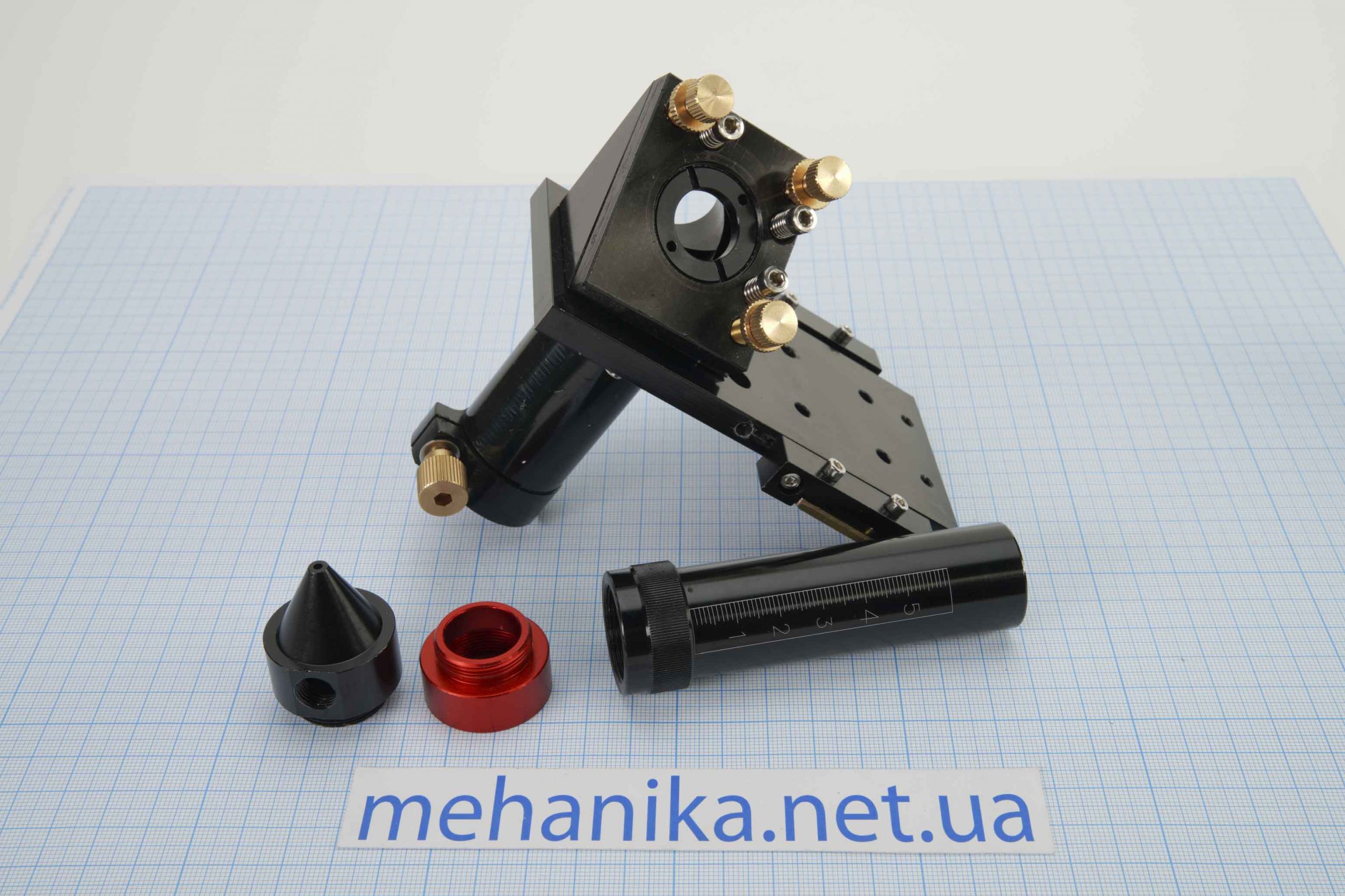

Лазерна головка із тримачами дзеркал, лінза ø20мм, дзеркало ø25мм, набір світлового шляху для лазерного верстата (чорний)

Набір високої якості для кріплення дзеркал + утримувач лінзи

Виготовлений з алюмінію із чорним покриттям.

Інтегрований пристрій для кріплення трубки для повітряного обдування.

• Дзеркало ∅25 мм
• Лінза ∅20 мм
• Фокусна відстань лінзи: 50.8, 63.5 та 101.6 мм

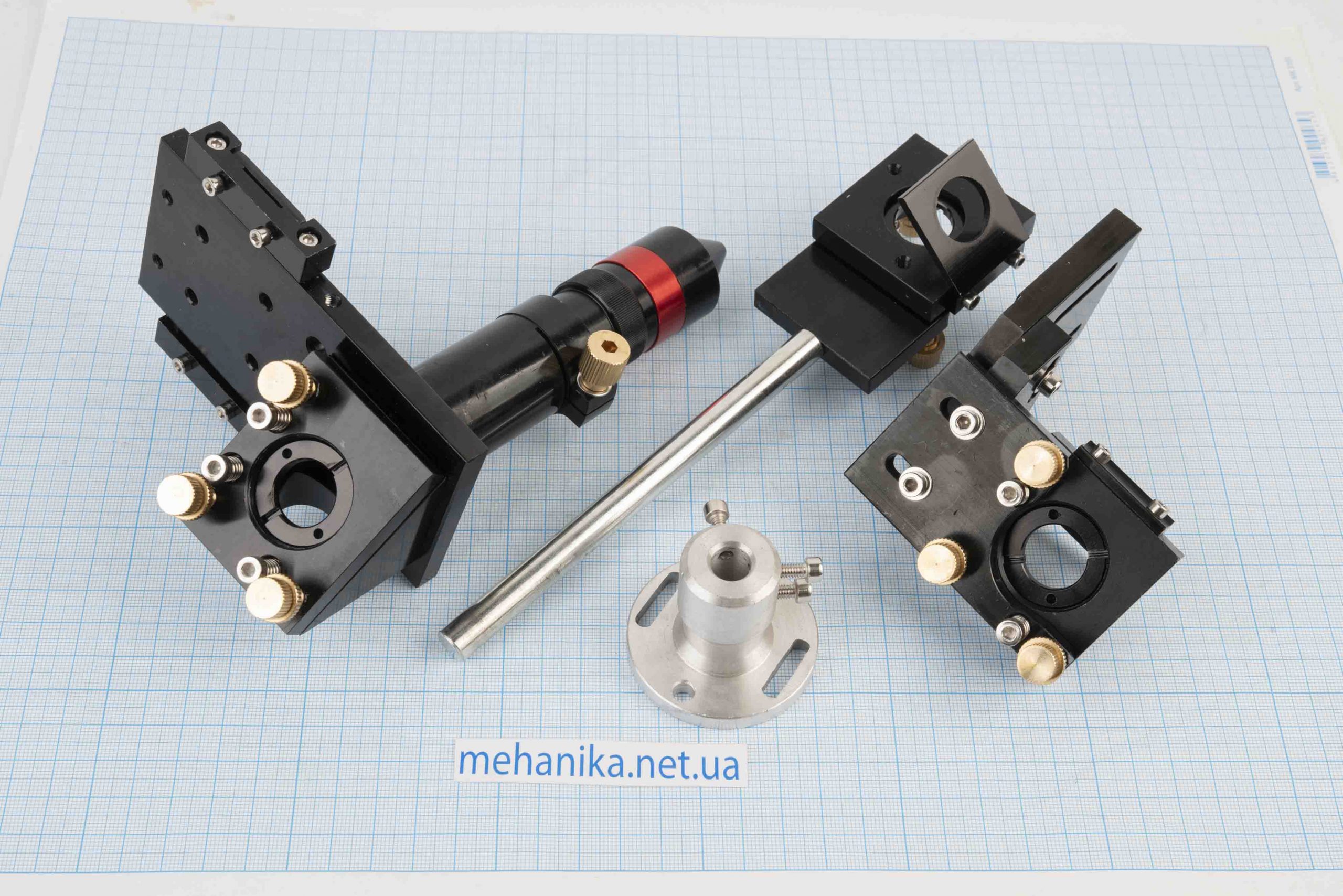

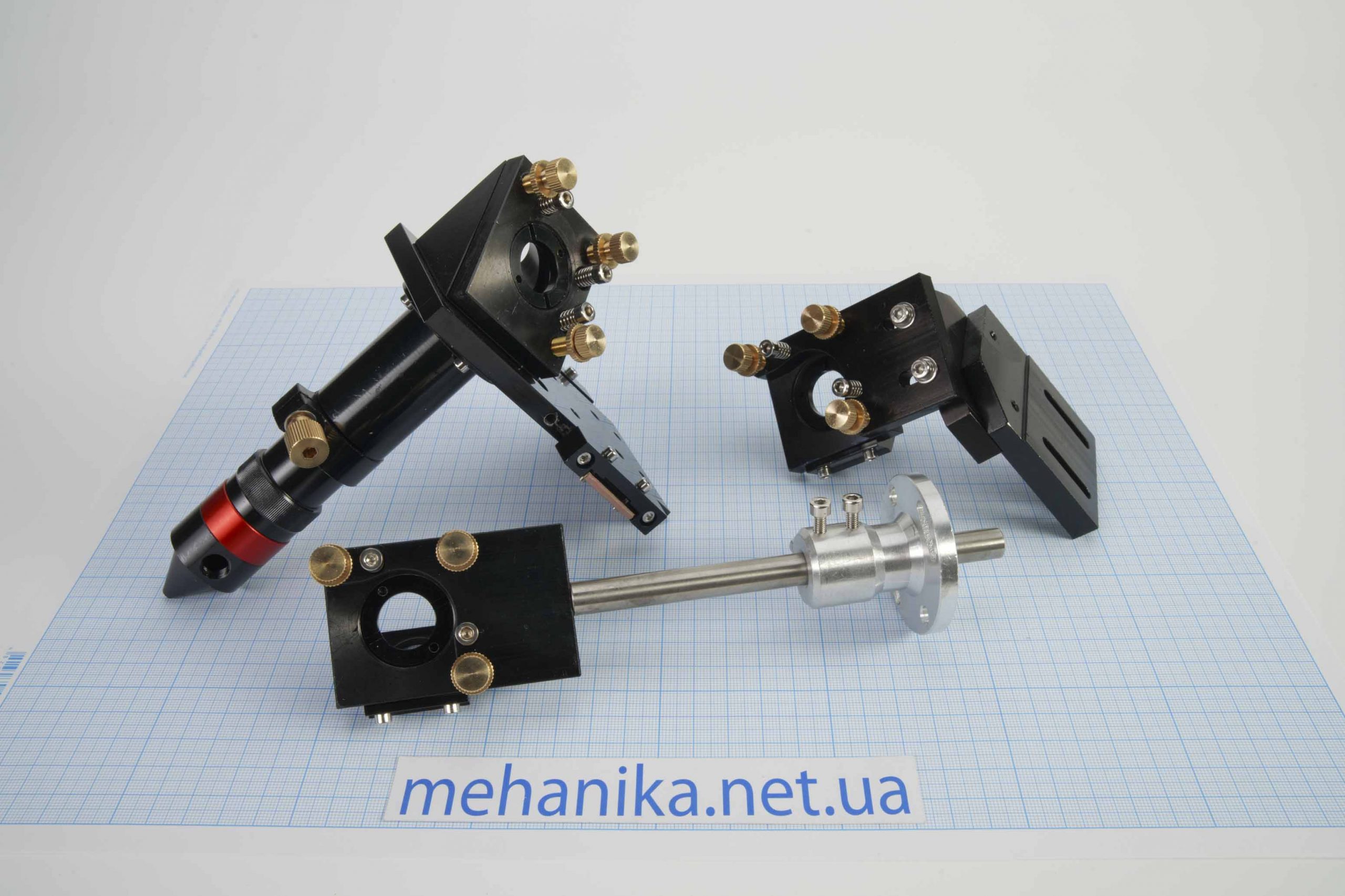

У комплекті:

• 1 шт. Лазерна головка, спільна пластина та кріплення для ременя

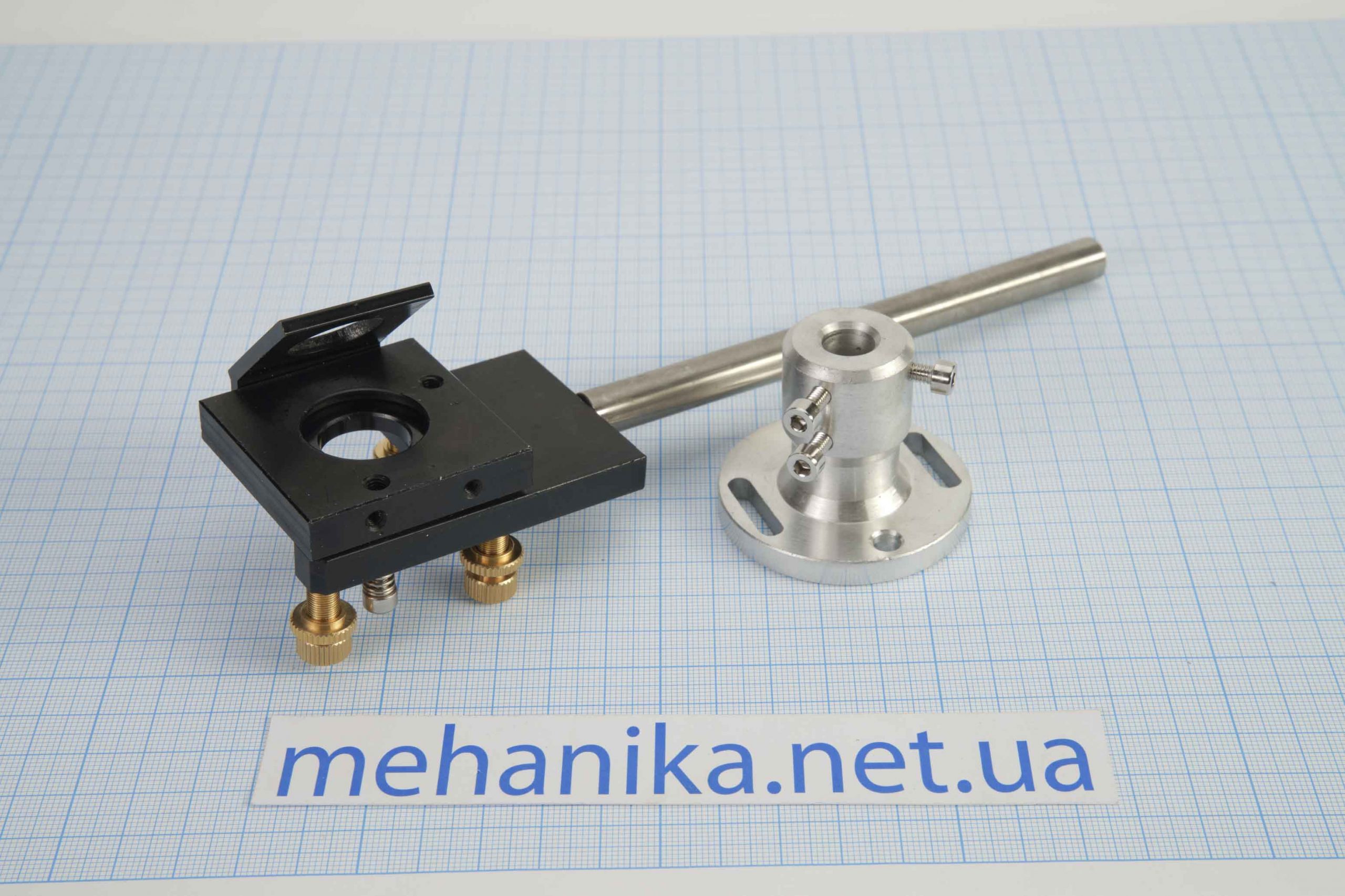

• 1 шт. 1-е кріплення дзеркала
• 1 шт. 2-е кріплення дзеркала

Зверніть увагу: цей товар не включає дзеркала, лінзи та кільце ущільнювача.

Кільце ущільнювача ставиться з одного боку лінзи

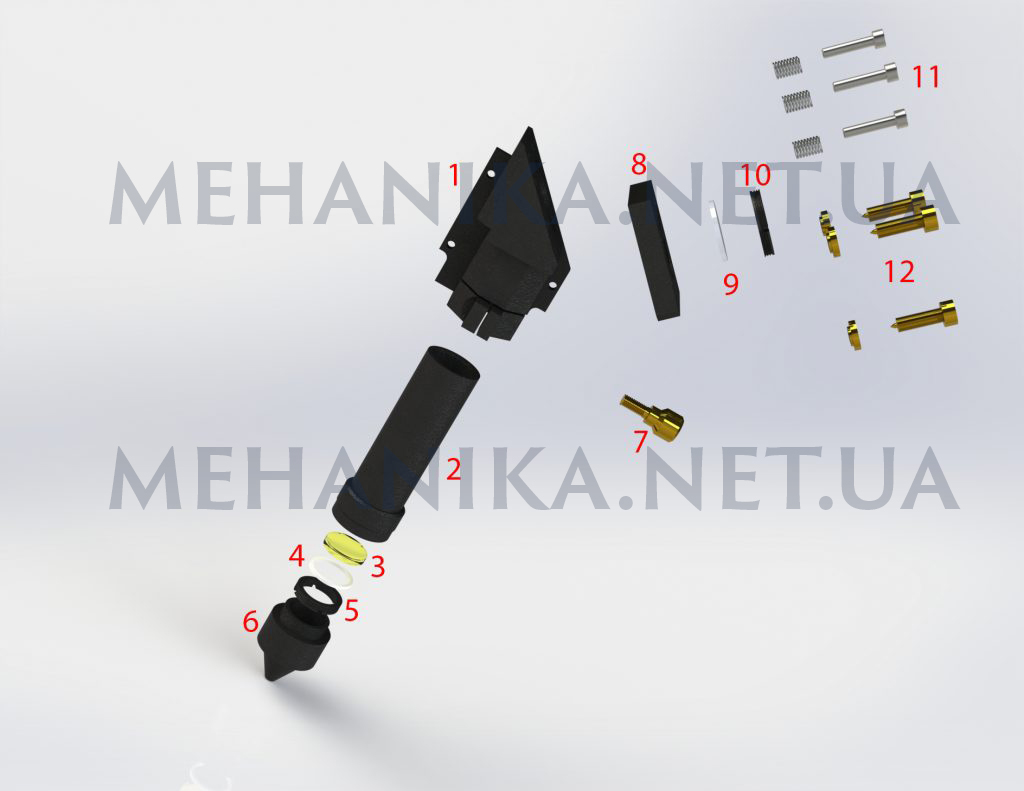

1. Корпус лазерної головки. Навколо нього будується вся інша конструкція. Корпус прикріплюється до каретки, якою ковзає вздовж напрямних.

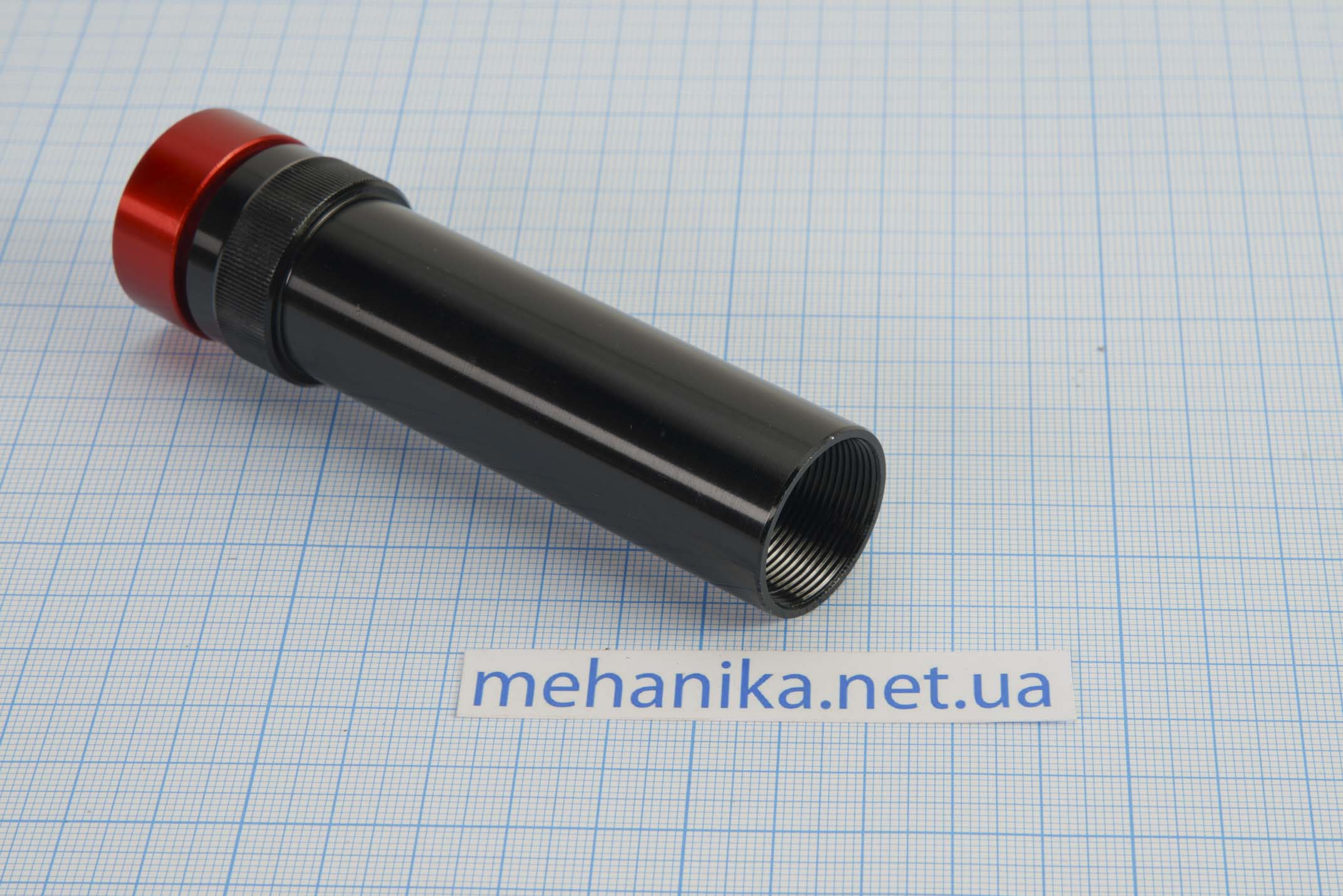

2. Фокусна труба. Вона рухається всередині корпусу, у ній розташована лінза. При цьому сучасні труби дозволяють встановлювати лінзи з двома фокусними відстанями – 50.8 (лінза знаходиться у нижній частині фокусної труби) та 101.6 (лінза знаходиться у верхній частині фокусної труби). Внаслідок того, що фокусна труба рухається всередині корпусу голови, ми можемо легко змінити фокусну відстань і виставити її для будь-якої товщини матеріалу від 0 до 50 мм.
3. Лінза. Збирає лазерний промінь та фокусує його в крапку. Лінзи мають різні фокусні відстані та різні діаметри. Найбільш популярний діаметр лінз зараз – 20 мм. Більш маленькі китайські верстати із простою механікою можуть використовувати лінзи діаметром 18 і навіть 12 мм. Чим більший розмір робочого поля, тим більшого діаметра має бути лінза. Це пов’язано з тим, що проходячи більшу відстань, промінь відхиляється сильніше і є великий шанс, що промінь піде на стільки, що просто не потрапить на лінзу. Але китайці люблять економити і я особисто зустрічав лазерні верстати з кривою механікою і лінзою діаметром 12 мм, при цьому розмір робочого поля у них був 60х40 см нереально.
   Ущільнювальне кільце. Дане кільце виконує кілька функцій:
   Зменшує ймовірність “брязкоту” лінзи;
   Зменшує можливість подряпати лінзу або розколоти її;
   Зменшує ймовірність попадання пилу та олії від повітряного компресора у верхню частину лінзи.
   Гайки лінзи. Призначена для кріплення лінзи усередині лазерної головки.
   Сопло. До нього підключається шланг для подачі повітря на місце різу. Сопла мають різну форму, у лазерах для різання металу є витратним матеріалом, у звичайних CO2 лазерах практично не виходять з ладу.
   Фіксаційний болт. Використовується для того, щоб зафіксувати сопло в потрібному положенні.

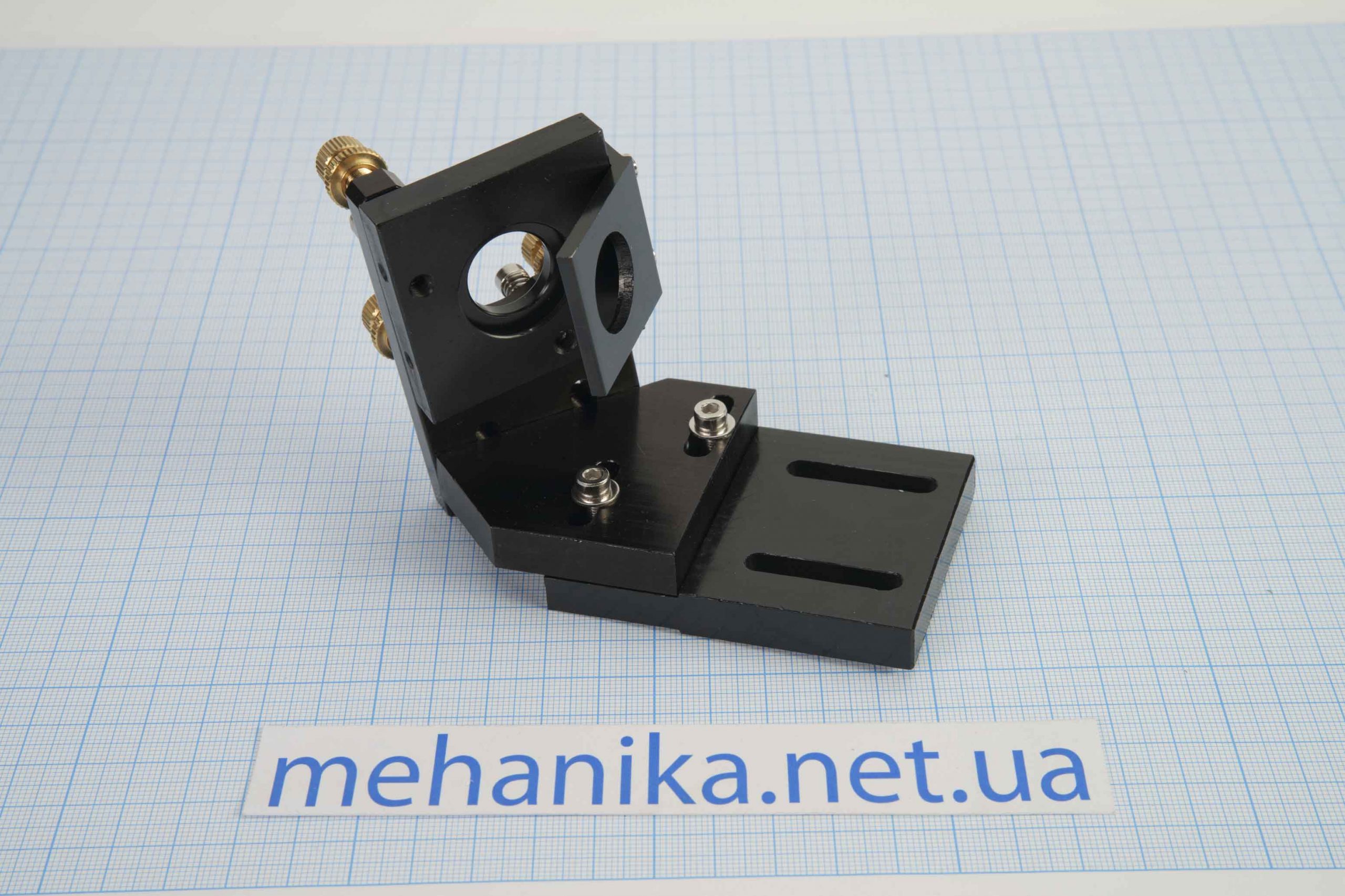

   Утримувач дзеркала. У ньому закріплюється дзеркало та завдяки болтам його можна регулювати.
   Люстерко.
   Гайка дзеркала.
4. Притискні болти із пружинами. З їх допомогою утримувач дзеркала притискається до корпусу лазерної головки.
5. Регулювальні болти з контргайками. З їх допомогою дзеркало регулюється таким чином, щоб у будь-якій точці робочого поля сфокусований лінзою промінь проходив через сопло і потрапляв на матеріал.
