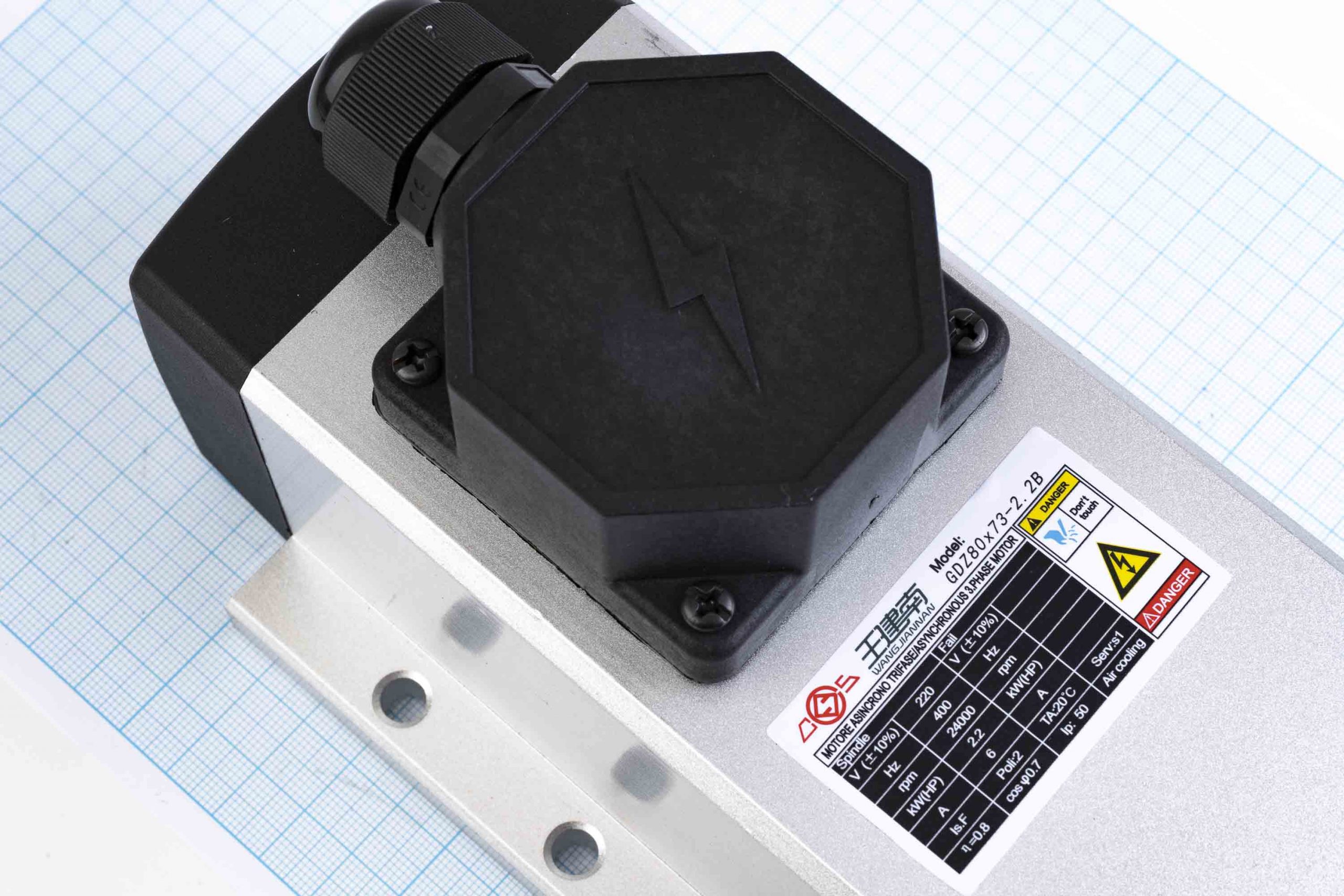

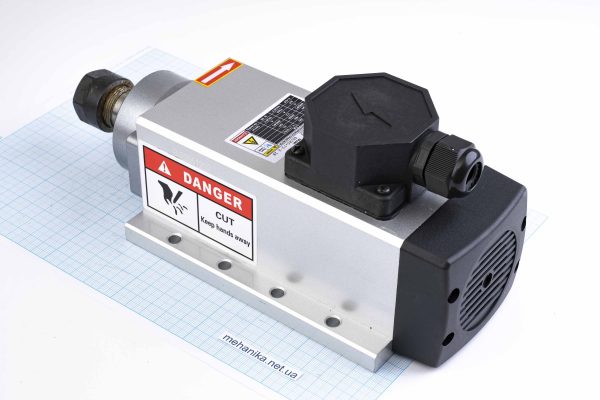

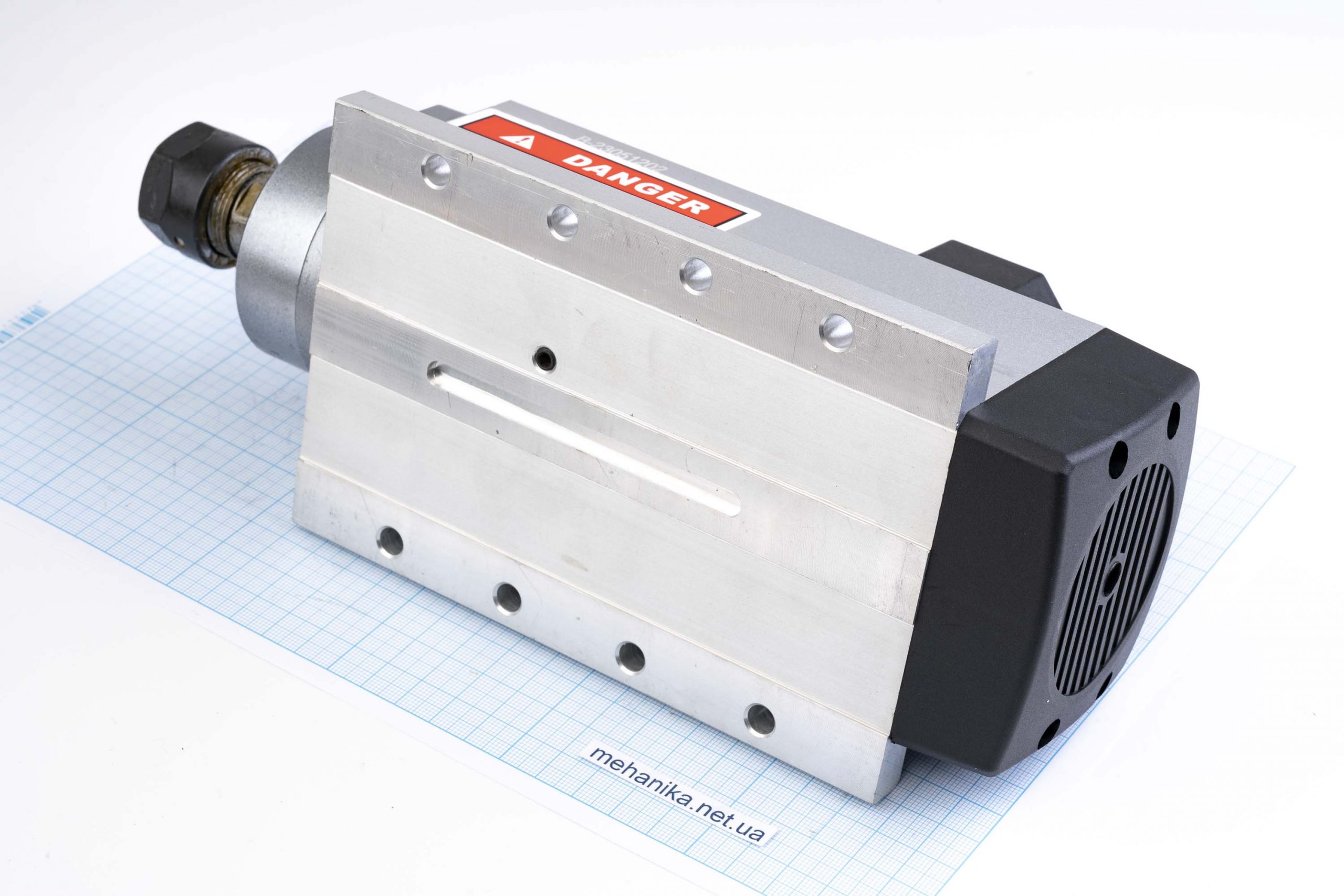

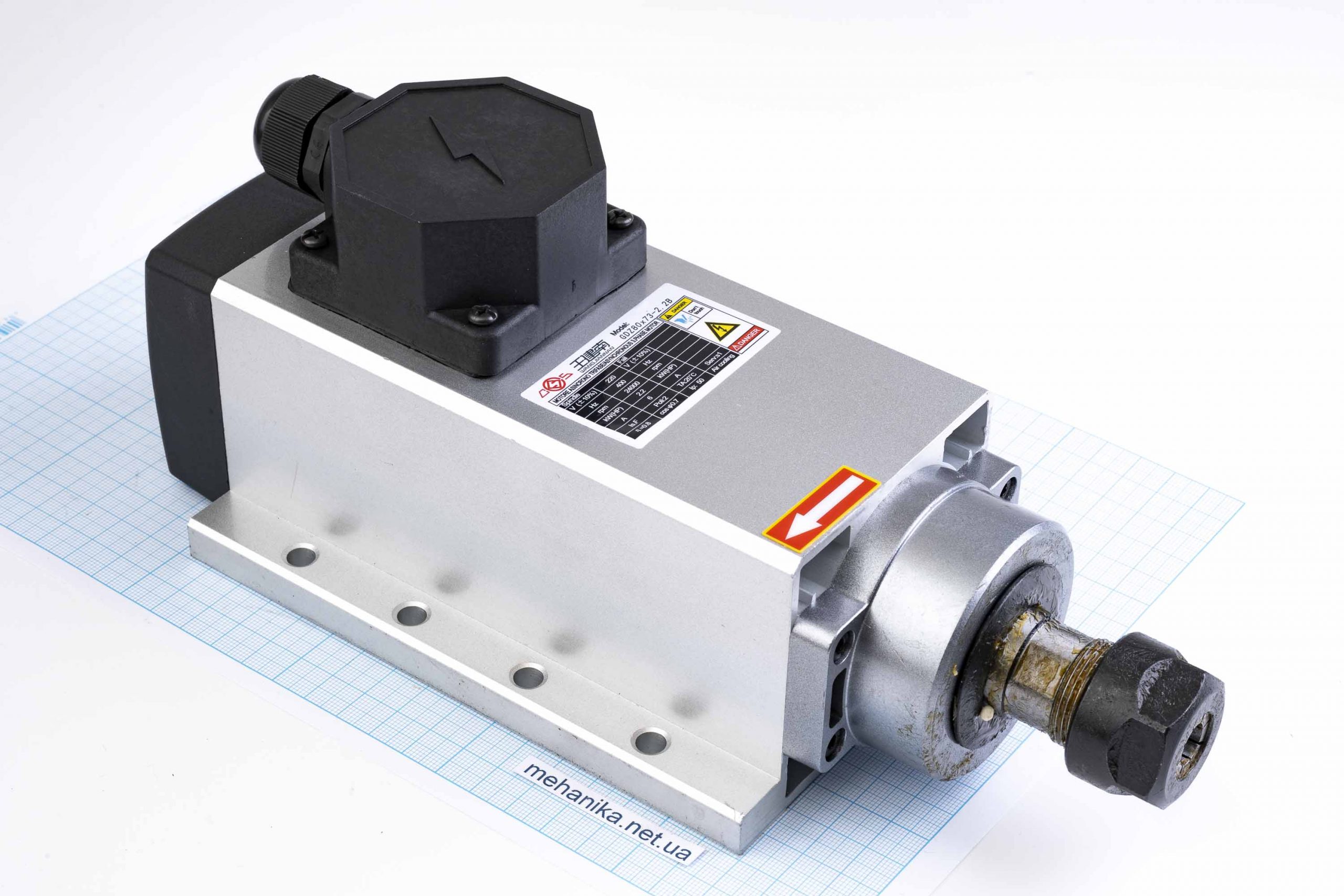

Шпиндель GDZ-80×73-2.2B (2.2kW, 80×73 мм), цанга ER20, з повітряним охолодженням

8,219.00

Є в наявності

Артикул: 2333 Категорія:

Опис

Високошвидкісний шпиндель для ЧПУ верстатів

Шпиндель 2.2 kW з повітряним охолодженням призначений для високопродуктивного свердління, фрезерування, гравіювання.

Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися й в інших галузях. Установлення інструмента здійснюється ручним способом, за допомогою відповідного цангового затискача, що дає змогу використовувати шпиндель у верстатах різної складності для оброблення матеріалів.

Процес охолодження шпинделя відбувається завдяки циркуляції повітря, що тим самим дає змогу домогтися оптимального температурного режиму радіально-упорних підшипників і забезпечити тривалий термін експлуатації. Для керування роботою двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор). Під’єднання шпинделя до перетворювача частоти здійснюється за допомогою роз’єму.

Примітка: Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.

Технічні характеристики:

  • Потужність шпинделя: 2.2kW
  • Розміри корпусу: 80 мм х 73 мм
  • Довжина корпусу шпинделя: 195 мм
  • Загальна довжина:  275 мм
  • Напруга живлення: 220VAC
  • Струм живлення: 6А
  • Частота струму: 400Hz
  • Цанговий патрон: ER20-А
  • Цанга в комплекті: ER20 10-9 мм
  • Охолодження: повітряне
  • Швидкість обертання шпинделя: 24000 об/хв

Важливо!!!!

  • Перш ніж приєднати шпиндель до частотника, необхідно налаштувати інвертор, інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек).
  • Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання нижчих швидкостей може призвести до перегрівання шпинделя і як наслідок його вихід із ладу. Температура підшипникової опори не має перевищувати 65-66 °C.
