Опис

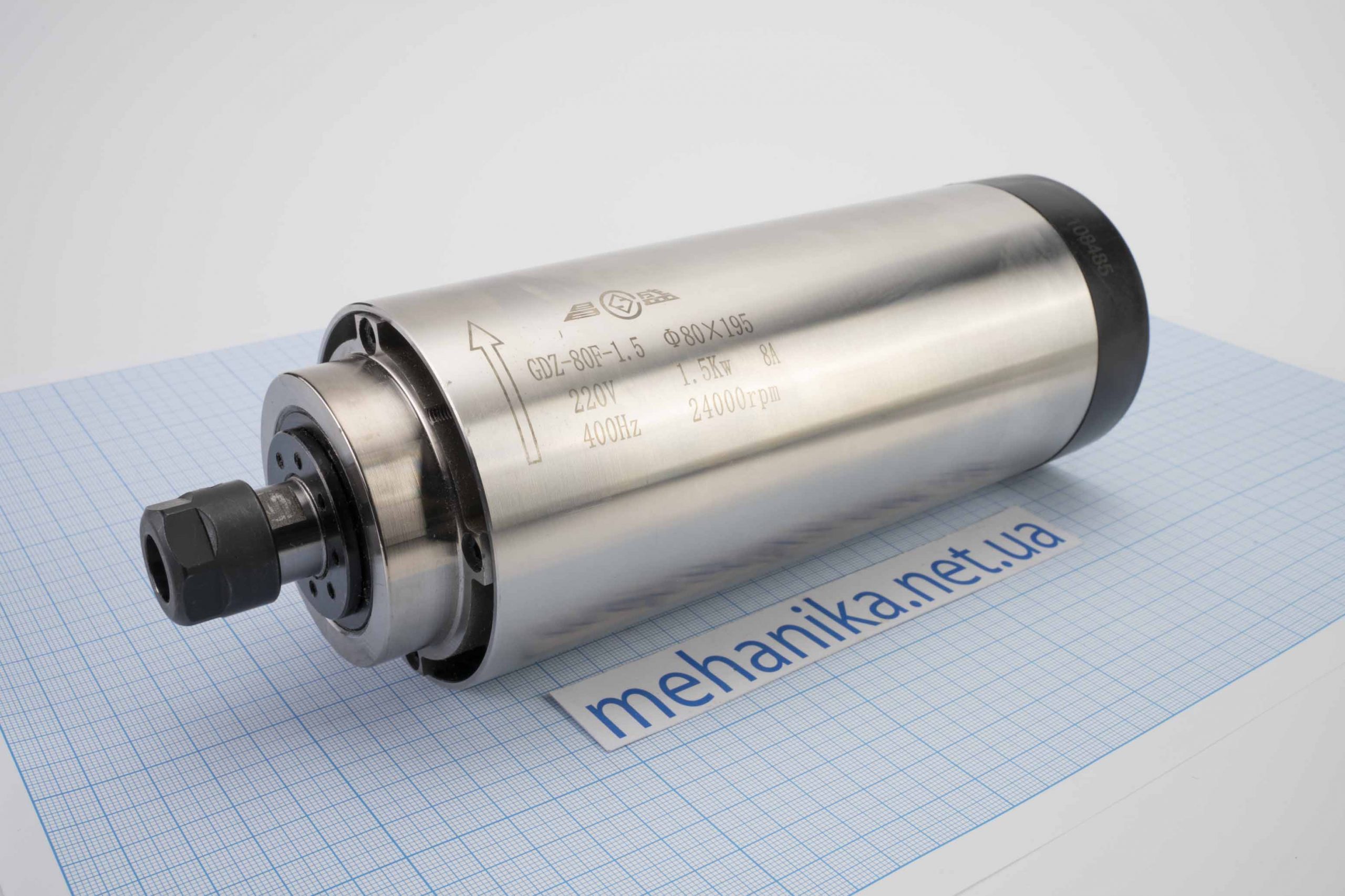

Високошвидкісний шпиндель для ЧПУ верстатів
Шпиндель 1.5 kW з рідинним охолодженням призначений для високопродуктивного свердління, фрезерування, гравіювання.
Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися й в інших галузях. Установлення інструмента здійснюється ручним способом, за допомогою відповідного цангового затискача, що дає змогу використовувати шпиндель у верстатах різної складності для оброблення матеріалів.
Процес охолодження шпинделя відбувається завдяки циркуляції повітря, що тим самим дає змогу домогтися оптимального температурного режиму радіально-упорних підшипників і забезпечити тривалий термін експлуатації. Для керування роботою двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор). Під’єднання шпинделя до перетворювача частоти здійснюється за допомогою роз’єму.
Примітка: Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.
Використовується з: Кріплення (кронштейн) для шпинделя D80 мм (фото та посилання нижче)

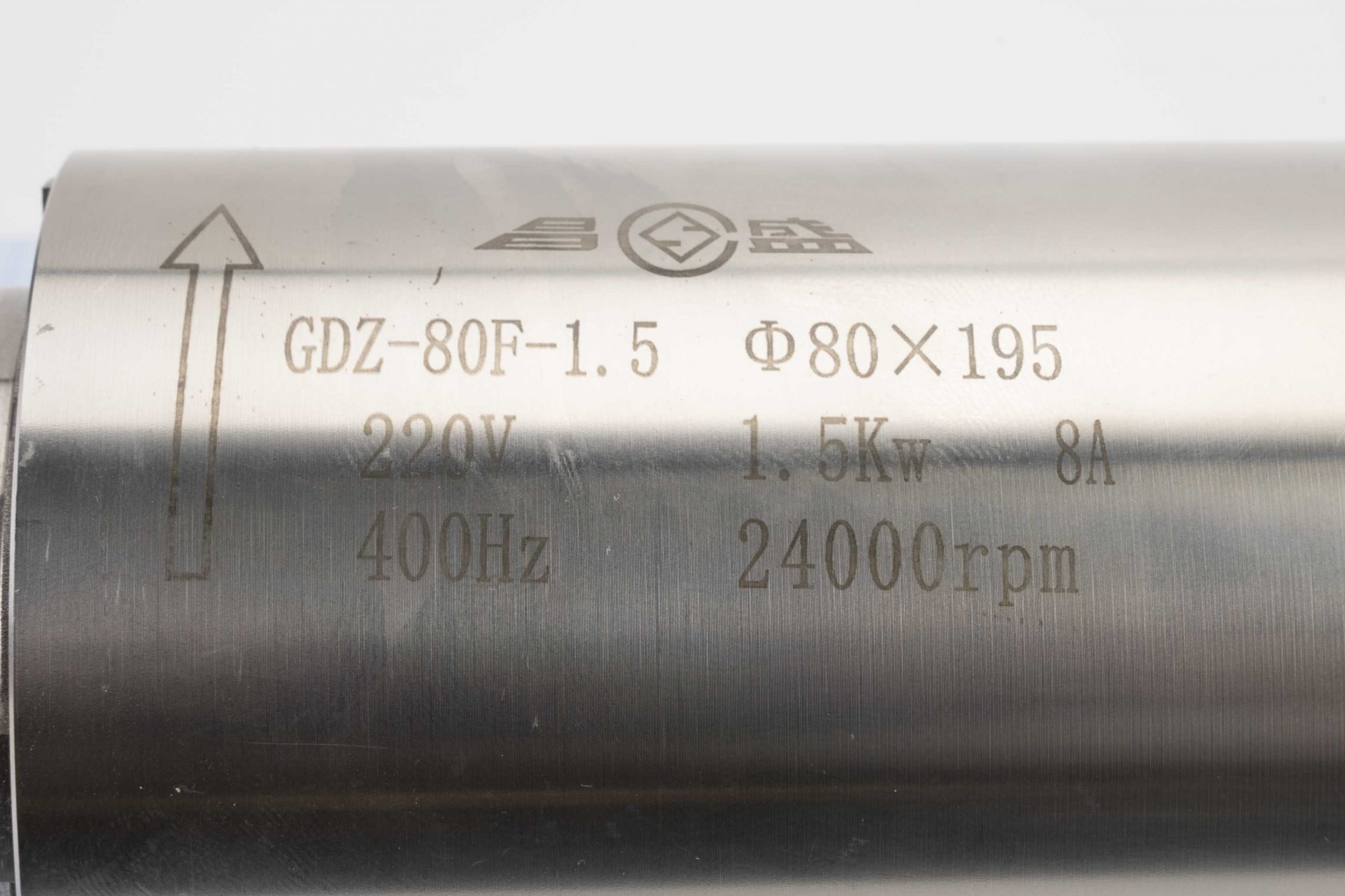

Технічні характеристики:
- Потужність шпинделя: 1.5kW
- Діаметр шпинделя: 80 мм
- Довжина шпинделя: 195 мм
- Напруга живлення: 220VAC
- Струм живлення: 8А
- Частота струму: 400Hz

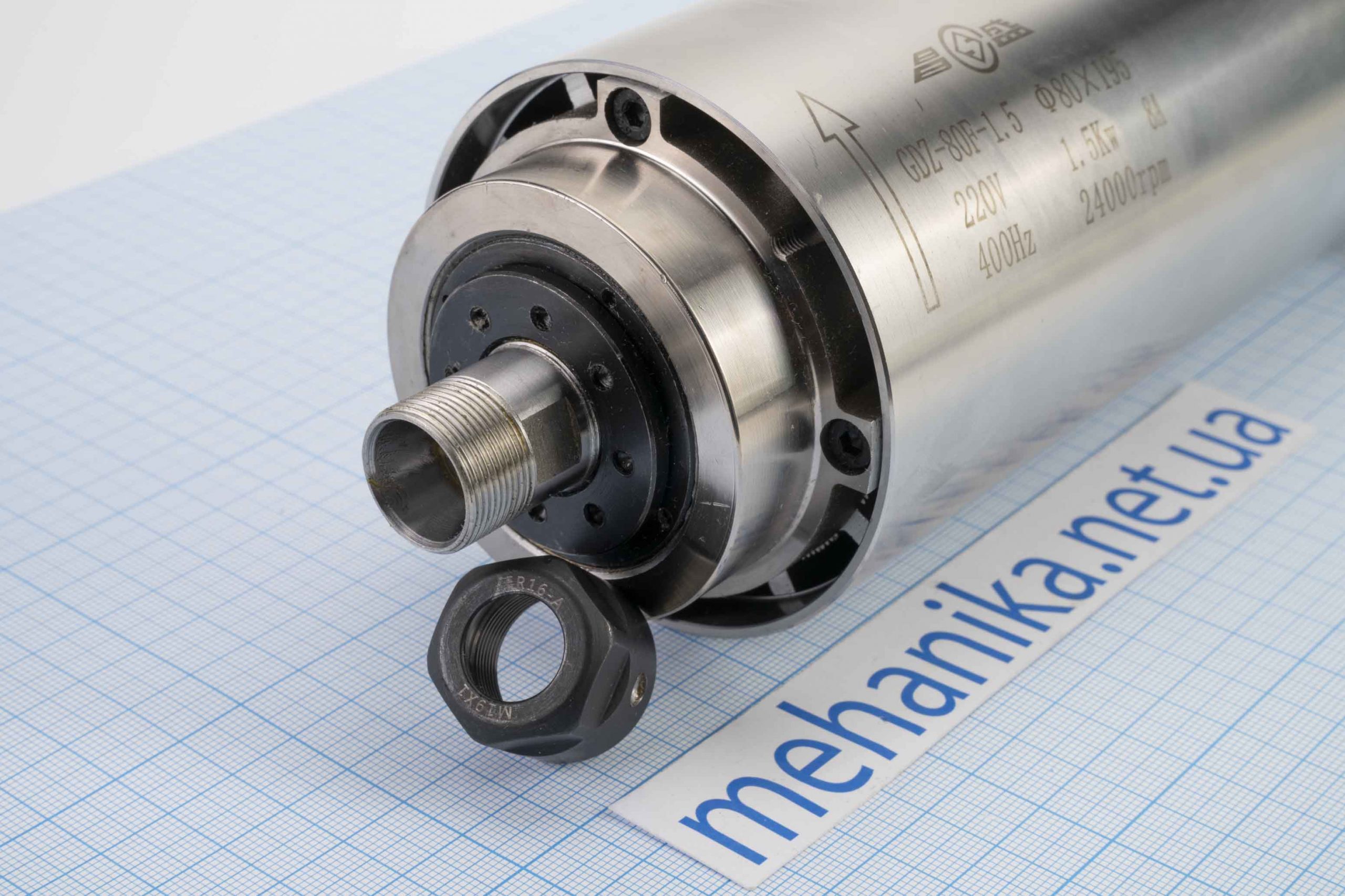

- Цанга: ER11-А (в комплекті цанга)
- Охолодження: повітряне
- Швидкість обертання шпинделя: 24000 об/хв
- Підшипники: 2х7004С P4, 2х7002C P4
Важливо!!!!
- Перш ніж приєднати шпиндель до частотника, необхідно налаштувати інвертор, інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек).
- Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання нижчих швидкостей може призвести до перегрівання шпинделя і як наслідок його вихід із ладу. Температура підшипникової опори не має перевищувати 65-66 °C.
