Опис

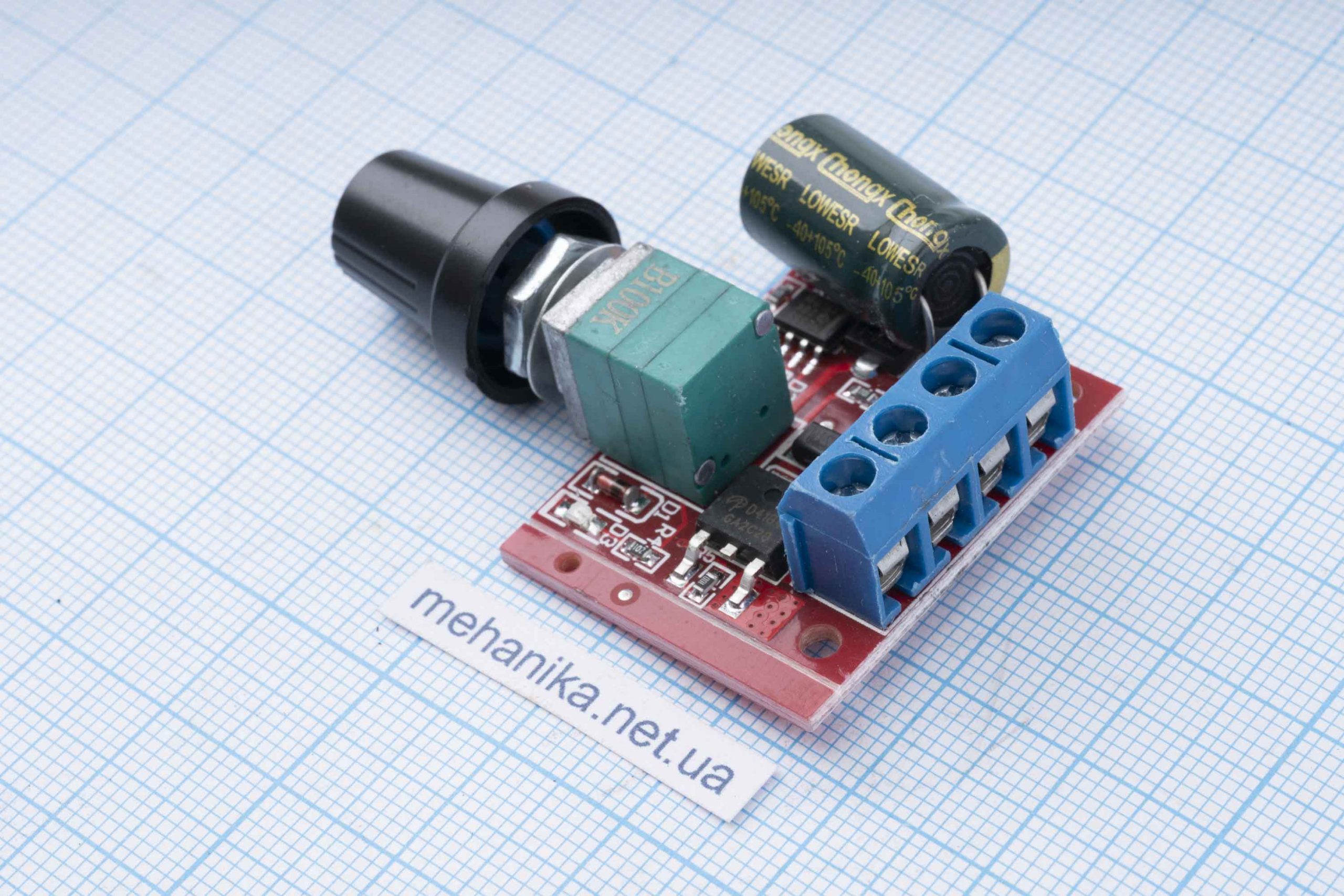

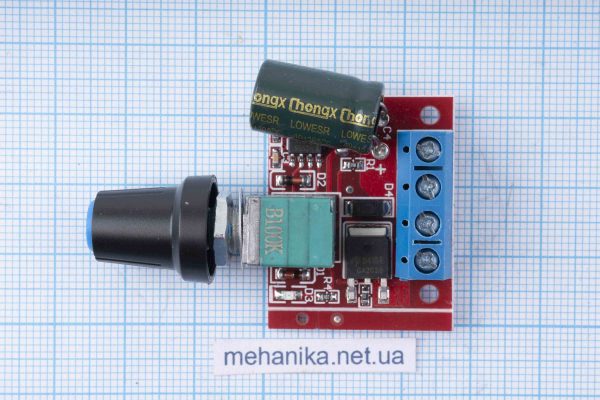

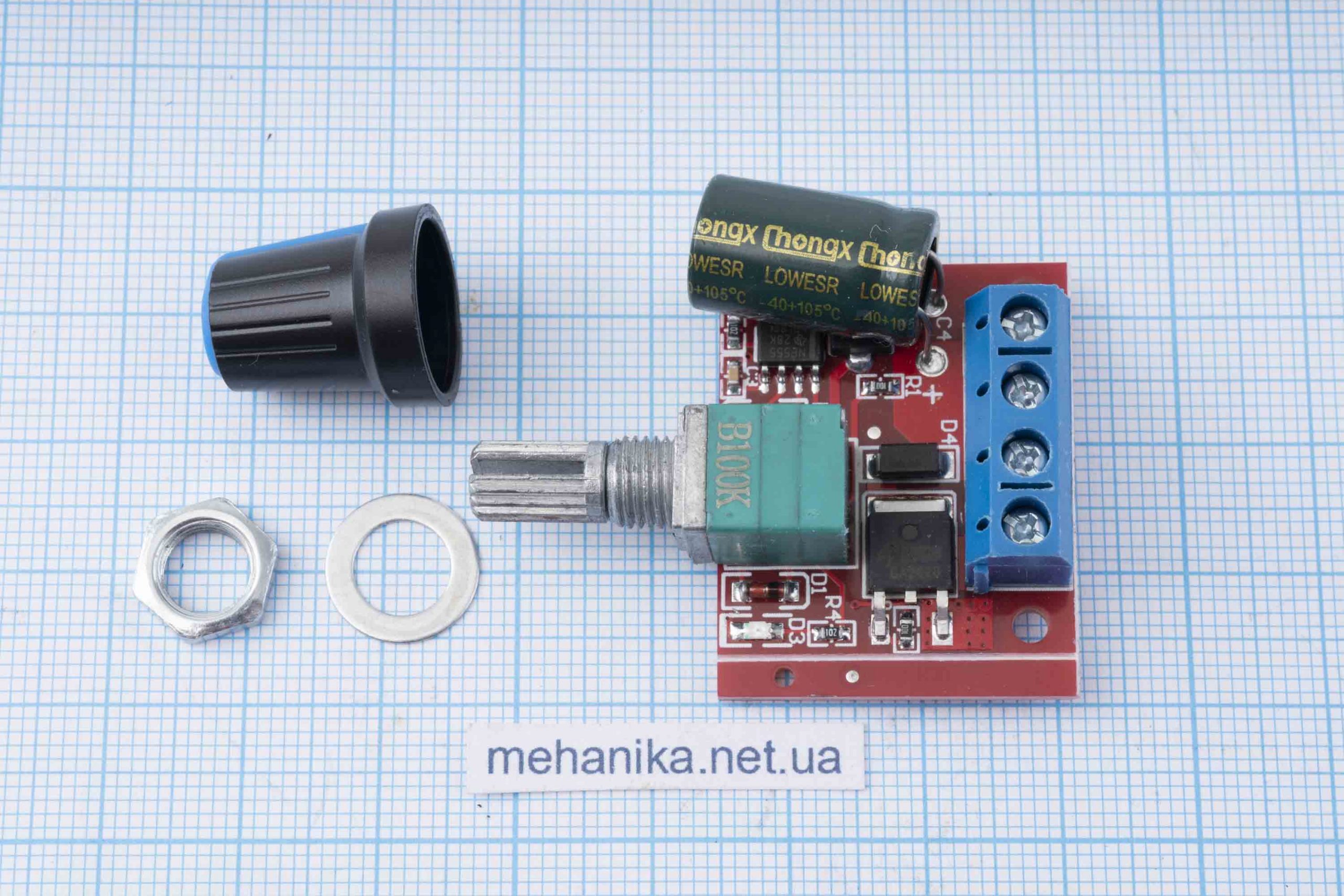

ШІМ регулятор потужності постійного струму 4,5-35V/5A (димер) для керування напругою моторів та світлодіодів.
Принцип роботи ШІМ регулятор оборотів: Регулювання ручки потенціометра змінює робочий цикл (частоту внутрішнього генератора імпульсів) виходу регулятора та змінюється швидкість двигуна. При цьому на двигун або світлодіодний пристрій подається частота імпульсів однакової амплітуди різного періоду. Замість двигуна може використовуватись світлодіодна стрічка.
Регулятор керує напругою постійного струму від 0 до 100%.
Даний модуль може забезпечити безперервну подачу струму до 5А на двигун постійного струму.

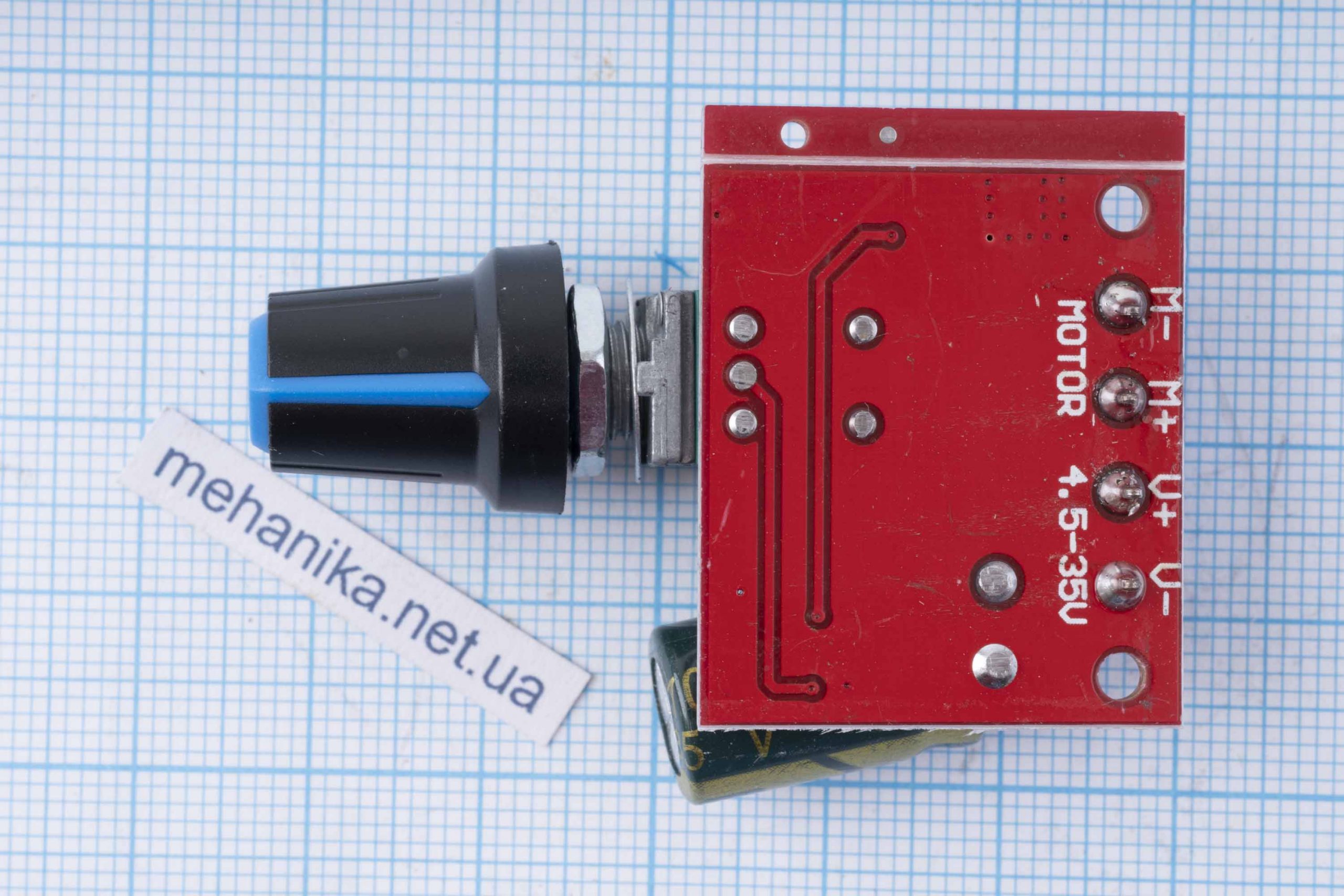

Управління швидкістю двигуна здійснюється за допомогою змінного резистора. На платі регулятора є 4 гвинтові клеми для підключення двигуна та живлення. Позначення контактів для живлення Power+ та Power-, а для двигуна Motor+, Motor-.
Живлення регулятора здійснюється від джерела живлення з напругою DC 4.5-35V, який здатний забезпечити відповідне навантаження.
Технічні характеристики:
- Вхідна напруга: DC 4.5-35V
- Максимальна вихідна потужність: 90W
- Максимальний безперервний вихідний струм: 5А
- Струм споживання: 0.015 A (режим очікування)
- Діапазон регулювання: 0% … 100%
- Розміри: 30 мм х 26 мм х 14 мм
- Частота ШІМ: 20 kHz
- Вага: 13 г
