Опис

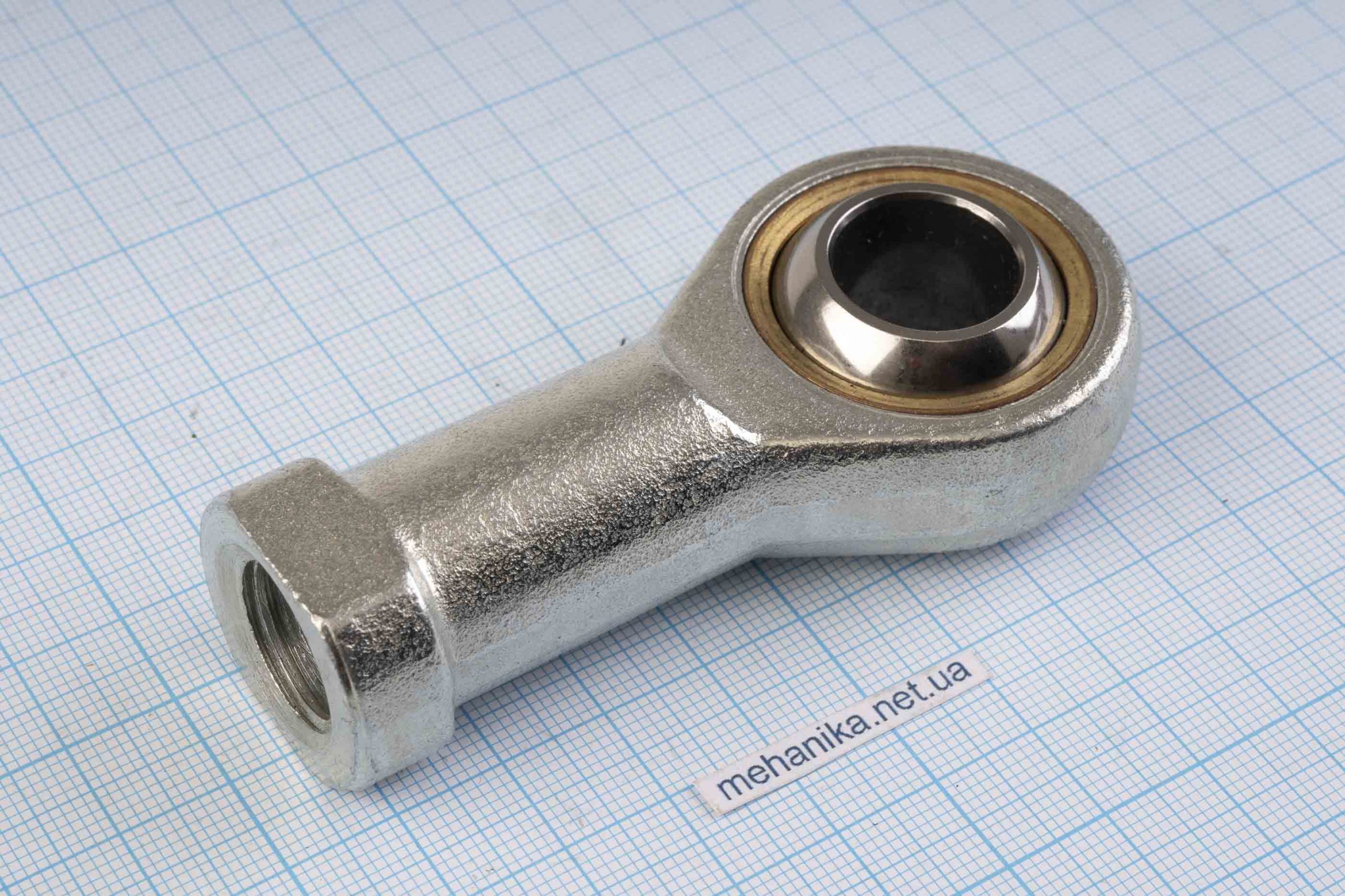

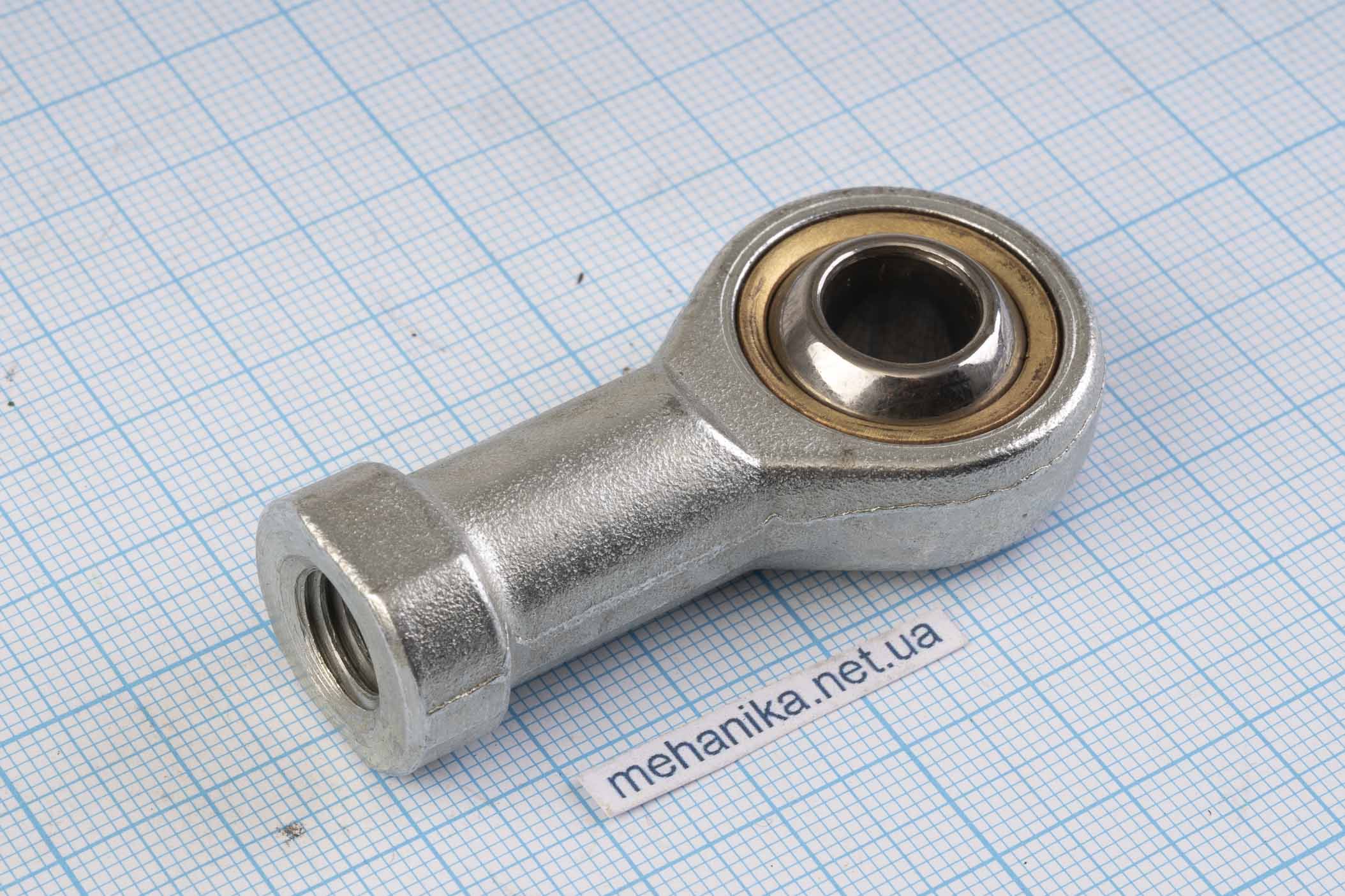

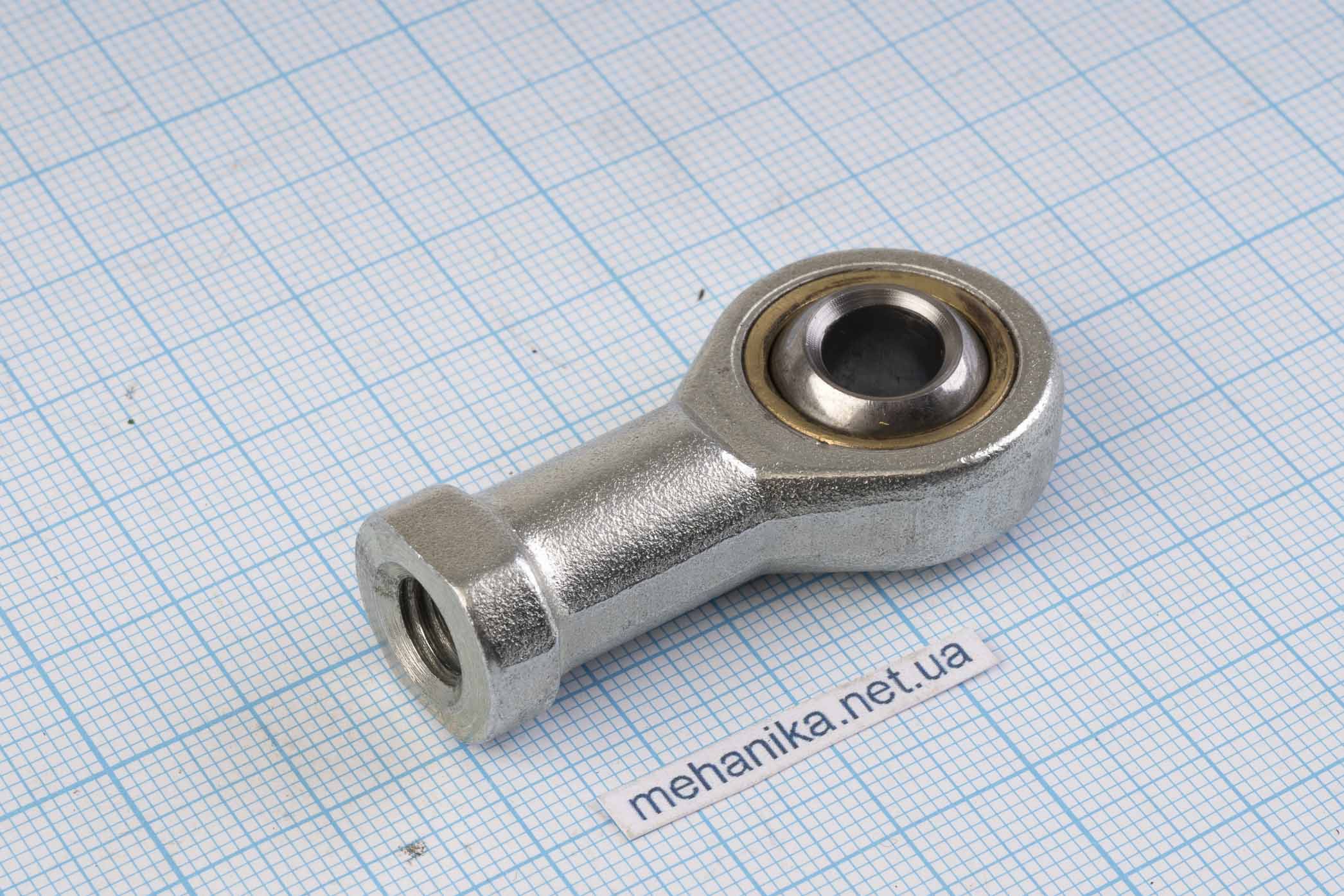

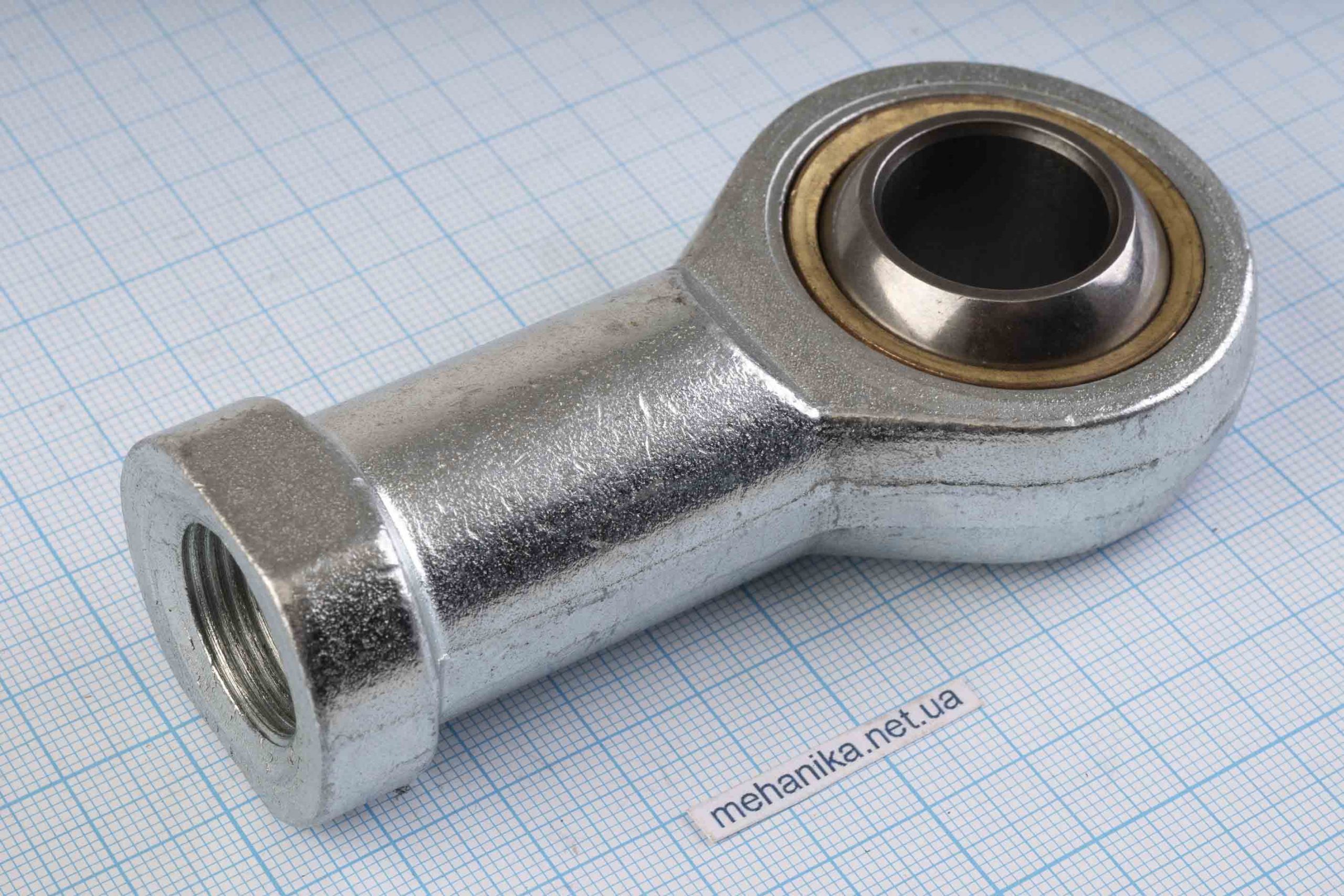

Підшипниковий вузол, що складається з литого сталевого корпусу з хвостовиком і вмонтованого в нього сферичного підшипника ковзання. Втулка має праву різьбу, яка дає легко встановлювати шарнірний наконечник на різні механізми. Між корпусом і кулькою є просочена ущільнювальна тканина.
Завдяки конструктивним особливостям вузла, шарнір здатний переміщатися одночасно в декількох напрямках маючи водночас властивістю самоцентрування. Це дає змогу мінімізувати або повністю уникнути проблем, пов’язаних із неправильним монтажем з’єднаних компонентів (неспіввісність, деформація, зайва напруга в конструкції тощо.).
Шарнірний підшипник здатен сприймати радіальні, осьові, а також комбіновані навантаження.
Використовують такий підшипниковий вузол у найрізноманітніших областях (машинобудування, поліграфічне обладнання, сільськогосподарська промисловість, конвеєри та ін.) для традиції вільного переміщення між валом і супроводжуваними деталями.
Особливості:
- Висока якість
- Велика навантажувальна здатність
- Сталевий корпус із мідним кільцем
- Внутрішня права різьба
- Тиша під час роботи
- Не потребує обслуговування
- Тривалий термін експлуатації

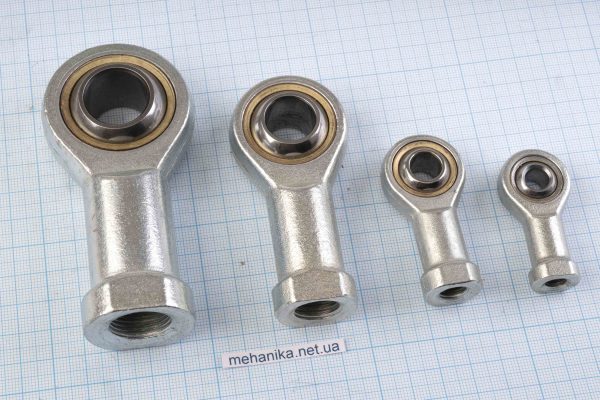

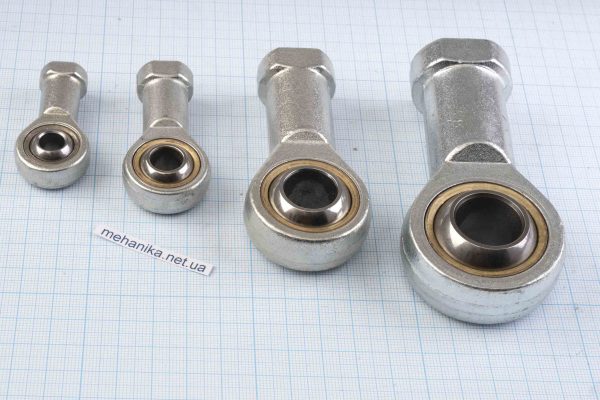

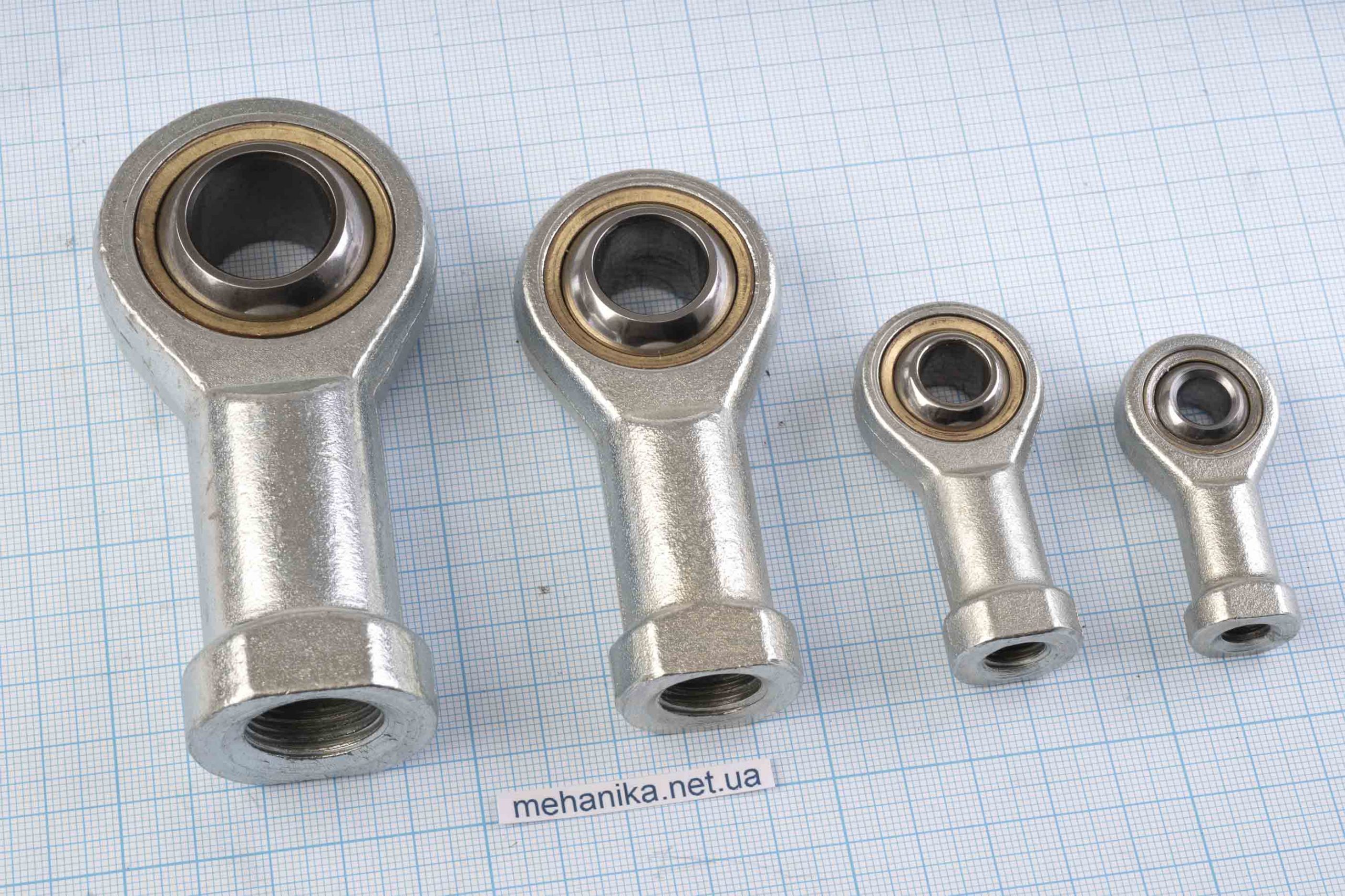

| ТАБЛИЦЯ ДОСТУПНИХ РОЗМІРІВ: |
|||||||||||||
| МОДЕЛЬ | d: | d3: | d2: | d5: | W: | B: | L5: | C1: | h1: | L3: | d4: | L4: | a: |
| SI8T/K | 8 мм | M8x1.25 | 24 мм | 16 мм | 14 мм | 12 мм | 5 мм | 9 мм | 36 мм | 16 мм | 12.5 мм | 48 мм | ≈15º |
| SI10T/K | 10 мм | M10x1.5 | 28 мм | 19 мм | 17 мм | 14 мм | 6.5 мм | 10.5 мм | 43 мм | 20 мм | 15 мм | 57 мм | ≈15º |
| SI16T/K | 16 мм | M16x2.0 | 40 мм | 27 мм | 22 мм | 21 мм | 8 мм | 15 мм | 64 мм | 28 мм | 22 мм | 84 мм | ≈15º |
| SI20T/K | 20 мм | M20x1.5 | 50 мм | 34 мм | 30 мм | 25 мм | 10 мм | 18 мм | 77 мм | 33 мм | 27.5 мм | 102 мм | ≈15º |
