Опис
Серводвигун SDC80AEA07530-SC3-AP-CB являє собою привід змінного струму, який призначений для комплектування верстатного обладнання.
Сервопривід має ряд переваг:
- високий обертальний момент по відношенню до інерції
- точність позиціювання
- відстежується положення, за рахунок використання зворотного зв’язку повністю відсутній резонанс і вібрація
- точність підтримки швидкості та стабільність обертального моменту
- при малих розмірах двигуна можна отримати високу потужність
- можливість швидкого розгону і гальмування.
Максимальна ефективна робота сервомотора забезпечується спільним використанням з серводрайвером SD100C-20AL-GBN.
Області застосування: верстати з ЧПК (ЧПУ), обробка матеріалів, маркування, на конвеєрах, харчова промисловість, медична упаковка і багато іншого.
Технічні характеристики серводвигуна:
- Модель серводвигуна: SDC80AEA07530-SC3-AP-CB
- Номінальна потужність: 750W
- Номінальна напруга: AC220V
- Номінальний струм: 3A
- Номінальна швидкість: 3000 об/хв
- Номінальний обертальний момент: 2.39 Nm
- Максимальний обертальний момент: 7.1 Nm
- Діаметр валу: 19 мм
- Постійна напруга: 48 (V/1000r/min)
- Коефіцієнт обертального моменту: 0.8 (Nm/A)
- Момент інерції ротора: 1.82 x 10-4 kg. m²
- Опір: 2.88 Ω
- Індуктивність: 6.4 mH
- Вага (кг) : 2.86
- Дозвіл енкодера: 10000 PPR
- Клас ізоляції: B (130ºC)
- Клас безпеки: IP65

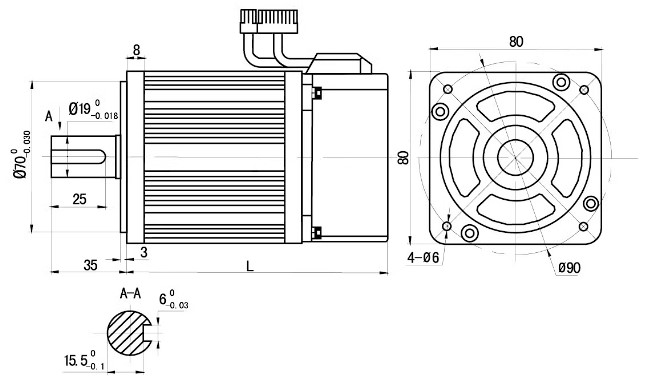

- Розміри корпусу двигуна: L102 мм х 80 мм х 80 мм
Серводрайвер SD100C-20AL-GBN (сервопідсилювач) призначений для управління серводвигуном SDC80AEA07530-SC3-AP-CB. Серводрайвер разом з відповідним йому серводвигуном являє собою високоточний пристрій. Завдяки неперевершеним характеристикам серводрайвер знаходить застосування в середньому і великому автоматизованому обладнанні, верстати з ЧПК (ЧПУ), гравіювальні машини, пакувальні пристрої, маркувальне обладнання, де в основному потрібна висока швидкість, висока точність і низький рівень шуму двигуна
Характеристики та особливості:
- Номінальний струм: 10А
- Номінальна потужність: 750W
- Номінальна напруга: AC 220V
- Піковий струм: 20A
- Частота: 50-60 Hz
- Датчик зворотного зв’язку: 10000 PPR
- Клас безпеки: IP20
- Робоча температура: 0℃…40℃
- Вологість: 40%…80%
- Габаритні розміри: 159.5 мм х 158.5 мм х 41 мм
Комплект поставки:

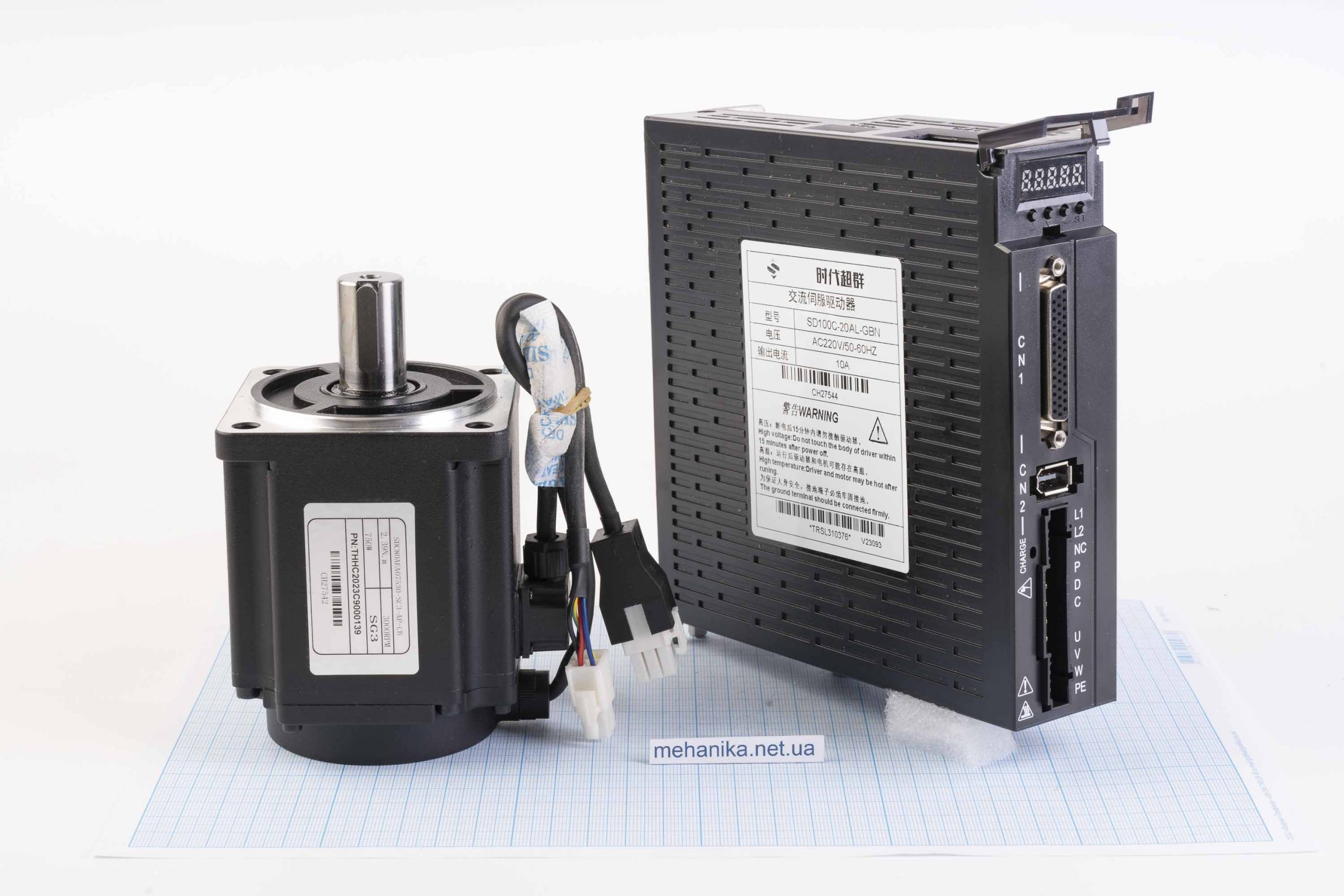

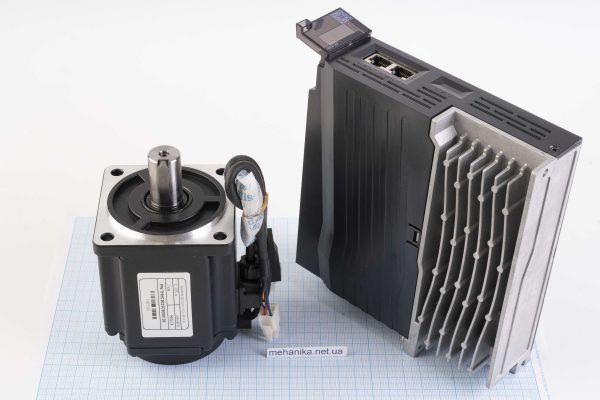

- Серводвигун SDC80AEA07530-SC3-AP-CB
- Серводрайвер SD100C-20AL-GBN

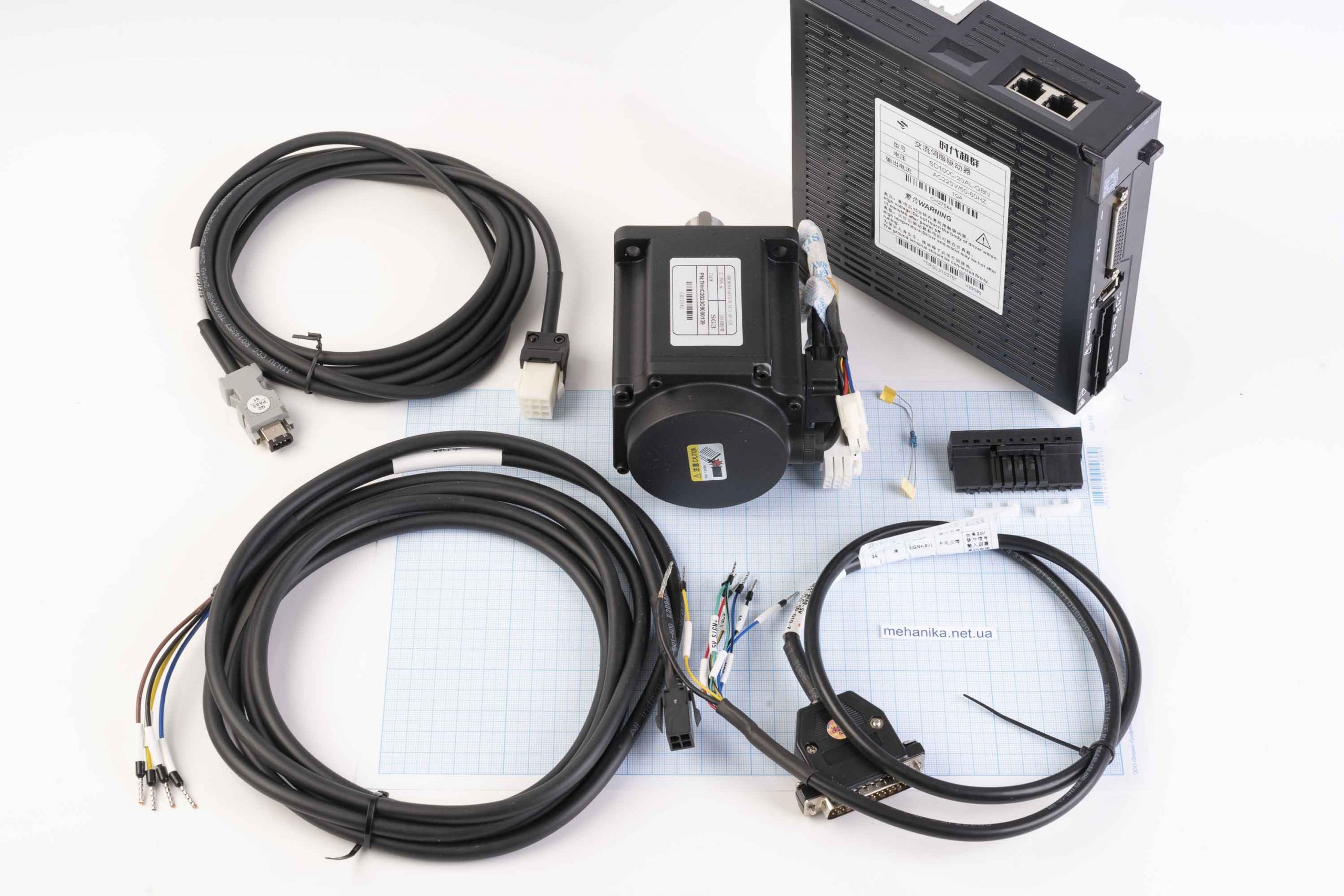

- Набір кабелів для підключення (див. фото)
