Опис

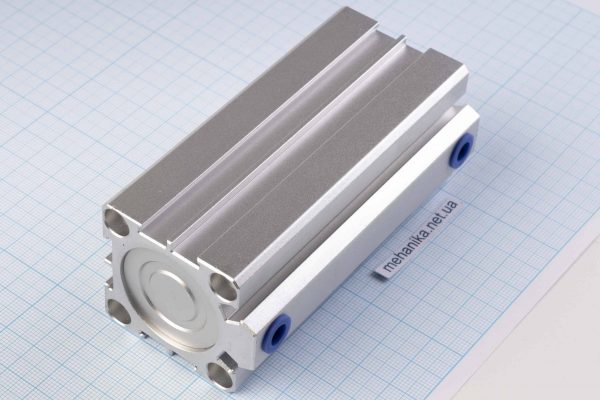

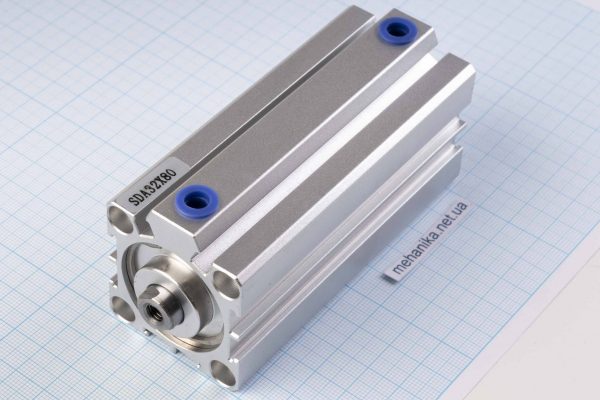

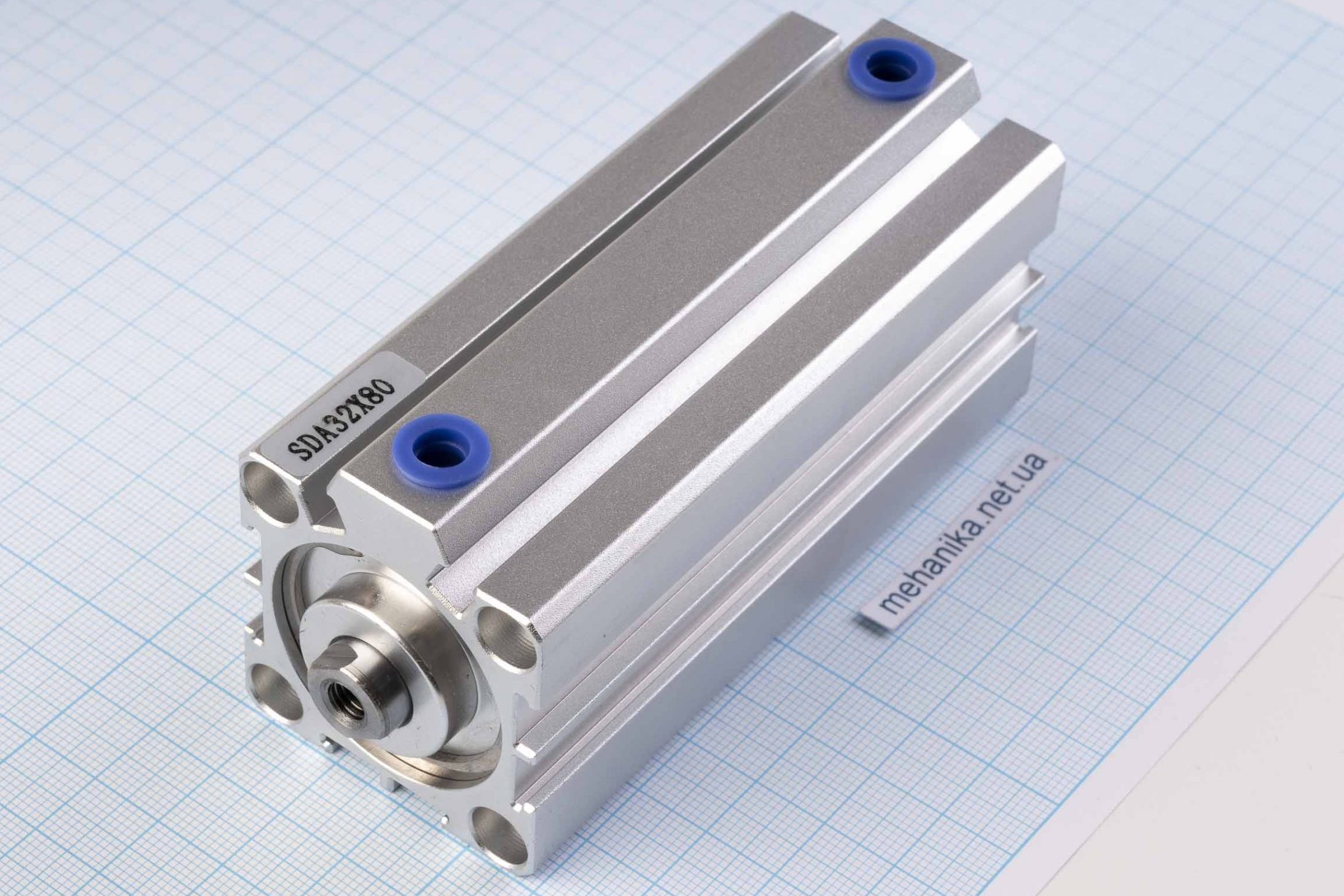

Це пневмоциліндри серії SDA двосторонньої дії з одностороннім штоком. Призначені для перетворення енергії стисненого повітря на механічне лінійне переміщення в пневматичних системах. Невеликі габарити пневмоциліндрів дозволяють застосовувати їх при створенні компактних вузлів обладнання.
Характеристики:
- Модель: SDA 32×80
- Діаметр поршня: 32 мм
- Хід циліндра: 80 мм
- Різьба кріплення: M6x1.0
- Робоче середовище повітря (тонкість очищення – 40 мкм)
- Дія: двостороннє
- Діапазон робочого тиску: 0.1-1 МПа
- Демпфування: Демпферна шайба
- Робоча температура: −5°C…+70°C
| A | AC | AB | B | BA | D | DA | E | EA | H |
| 41.5 | 34.5 | 7 | 44 | 50 | 12 | 4.5 | M6x1.0 | 12 | 10 |
| J | JA | K | KA | KB | M | MA | P | PA | PB |
| 8.2 | 5.5 | M6X1.0 | 16 | 34 | 22 | 2.5 | 1/8″ | 9 | 9 |
