Опис
Кульова ручка для рукояток і важелів управління приладів, рубильників, коробок передач автомобілів, промислового та інструментального обладнання.

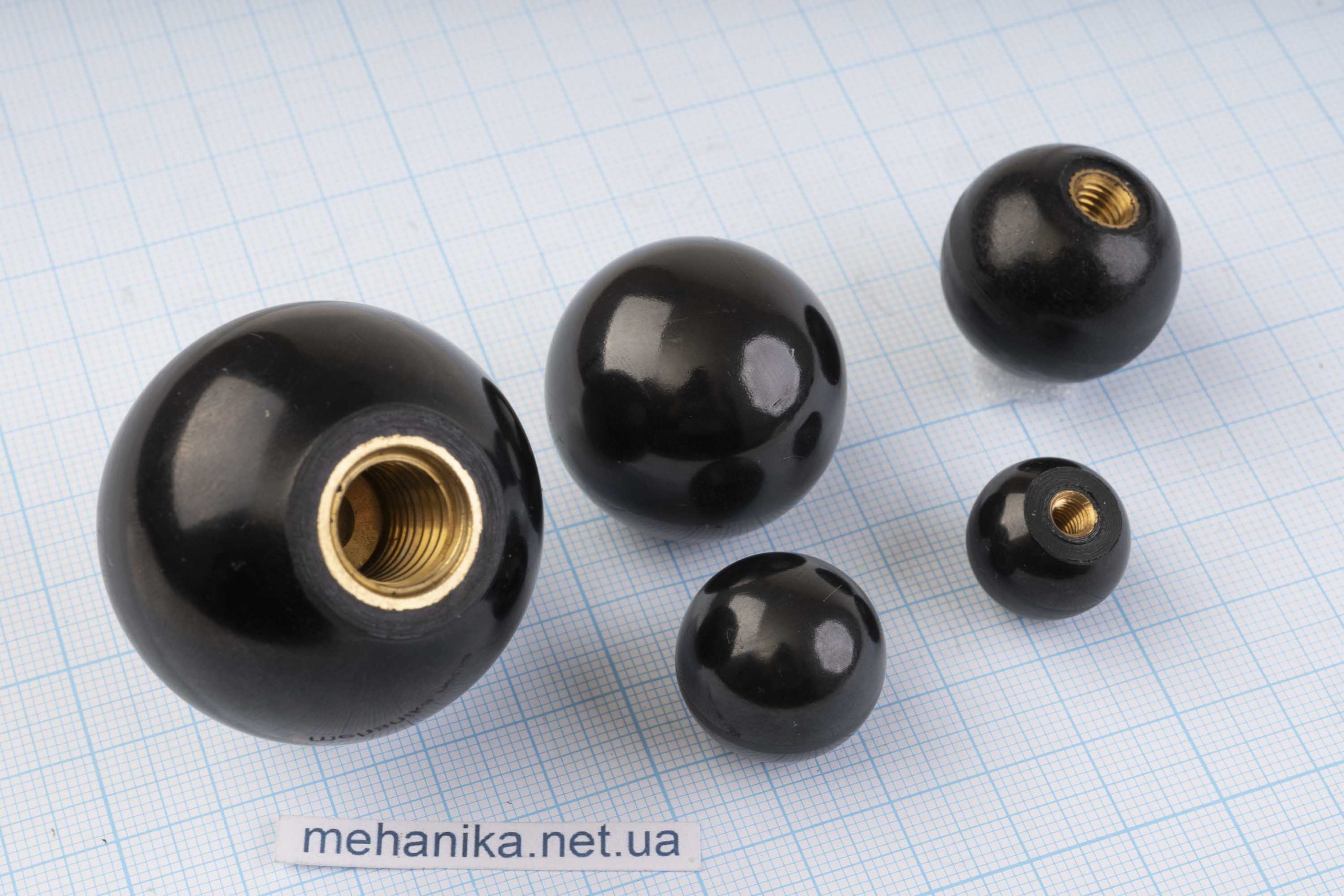

Кульова ручка для важелів і рукояток – являє собою пластмасову кулю з внутрішньою з латунною різьбовою вставкою. Основна мета такої кульової руки – забезпечити зручність ручного управління будь-яких рухомих стрижнів.
Сфера застосування кульових ручок широка – на верстатах, на коробках передач в автомобілях вітчизняного та імпортного виробництва, на кранах і пультах управління на заводі, також ці ручки використовують на важелях управління автокранів, бульдозерів, автогрейдерів, екскаваторів, навантажувачів, баштових кранів тощо.
ТАБЛИЦЯ ДОСТУПНИХ РОЗМІРІВ: |
||||

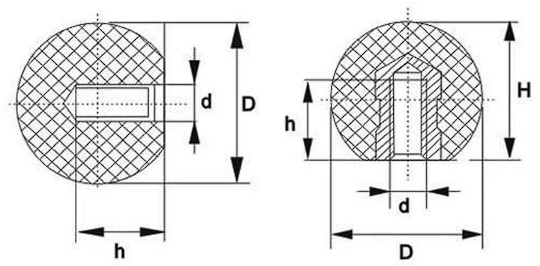

Вид ручки: | Різьба, d: | Діаметр ручки, D: | Висота ручки, H: | Глибина різьби, h: |
M4-D16 | M4 | 16 мм | 14 мм | 8 мм |
M5-D20 | M5 | 20 мм | 18 мм | 12 мм |
M6-D25 | M6 | 25 мм | 18 мм | 14 мм |
M8-D30 | M8 | 30 мм | 22.5 мм | 16мм |
M10-D35 | M10 | 35 мм | 33 мм | 25мм |
M12-D40 | M12 | 50 мм | 36 мм | 25 мм |
