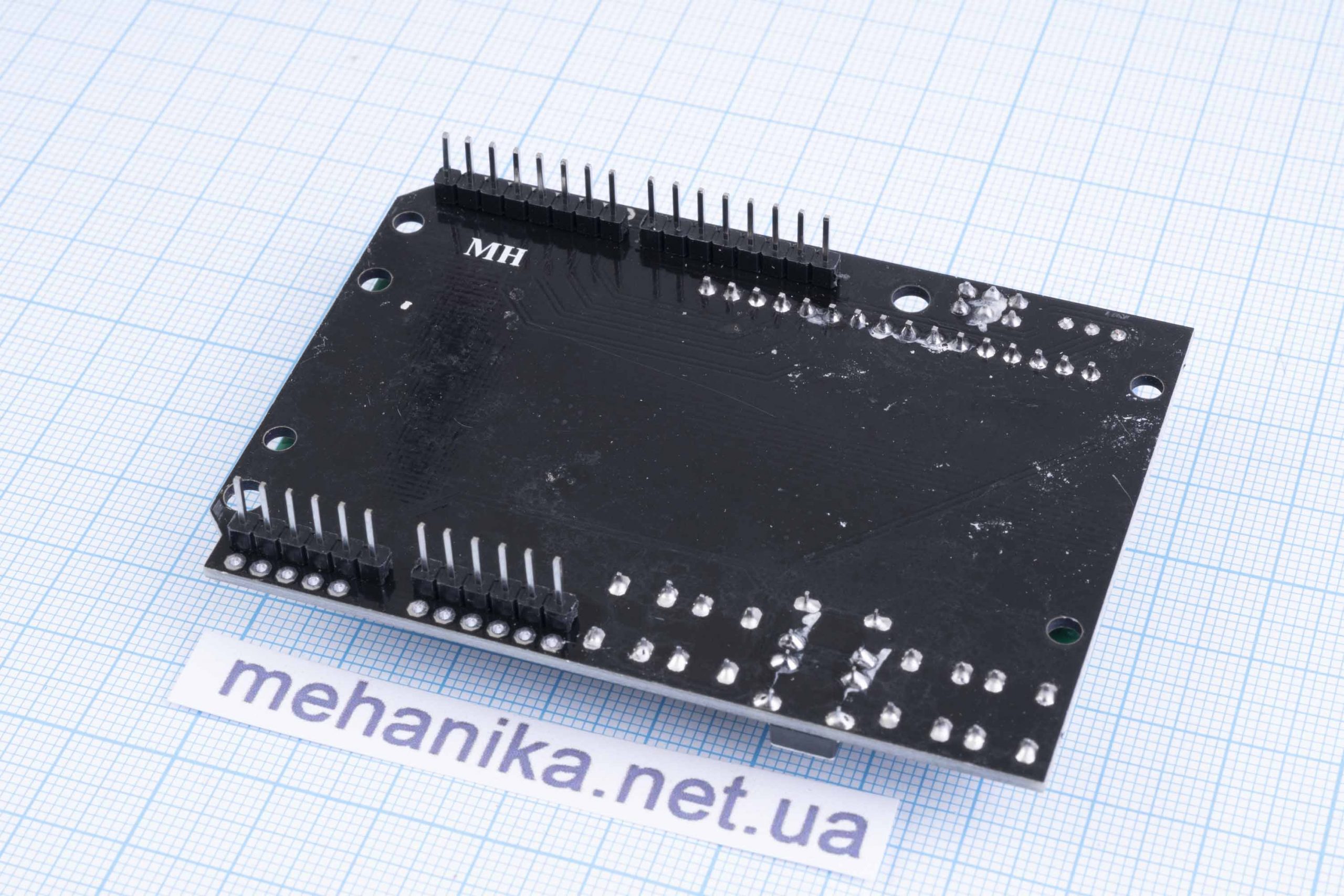

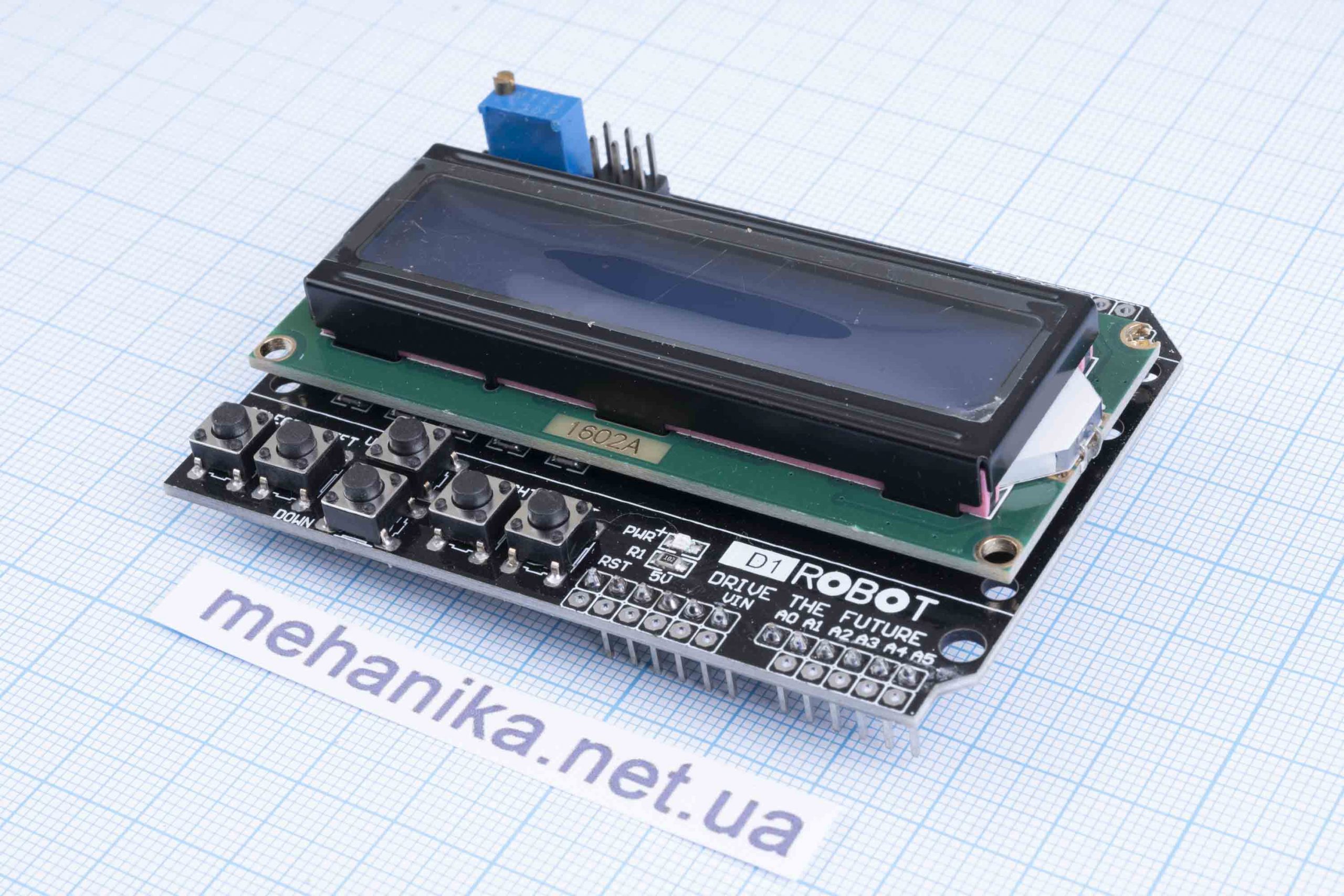

РК-екран із кнопками LCD Keypad Shield LCD1602 D1ROBOT для Arduino

178.50

Є в наявності

Артикул: 1302-113-04 Категорія:

Опис

LCD Keypad Shield модуль використовується для роботи з LCD-дисплеями. Він під’єднується до Arduino контролера та розширює можливості під час роботи з дисплеями — дає змогу використовувати та переглядати більше графічної інформації, чим вміщує робоча зона дисплея, за допомогою передбачених на платі кнопок.

Для використання LCD Keypad Shield модуля потрібно на його основі зібрати макет (під’єднати до дисплея, контролеру, живлення тощо). Потім потрібно створити програму для роботи з пристроєм. Наприкінці провести налаштування й починати роботу.

Керування LCD Keypad Shield модулем здійснюється або від Arduino контролера, або від іншого мікропроцесорного керівного пристрою через відповідні виводи.

Під час подавання живлення на плату має загорітися світлодіод PWR.

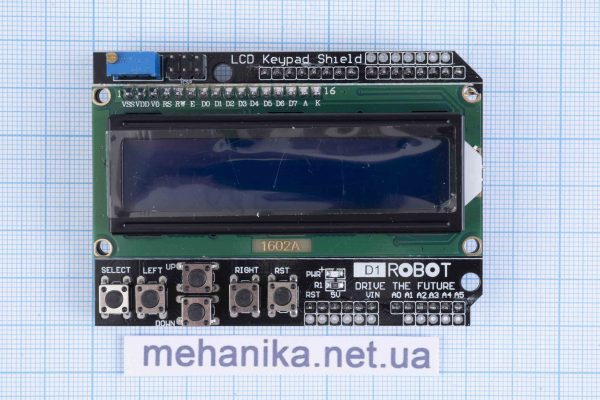

На платі передбачено 6 кнопок: LEFT, RIGHT, UP, DOWD, SELECT, RESET (кнопка скидання параметрів або перезавантаження).

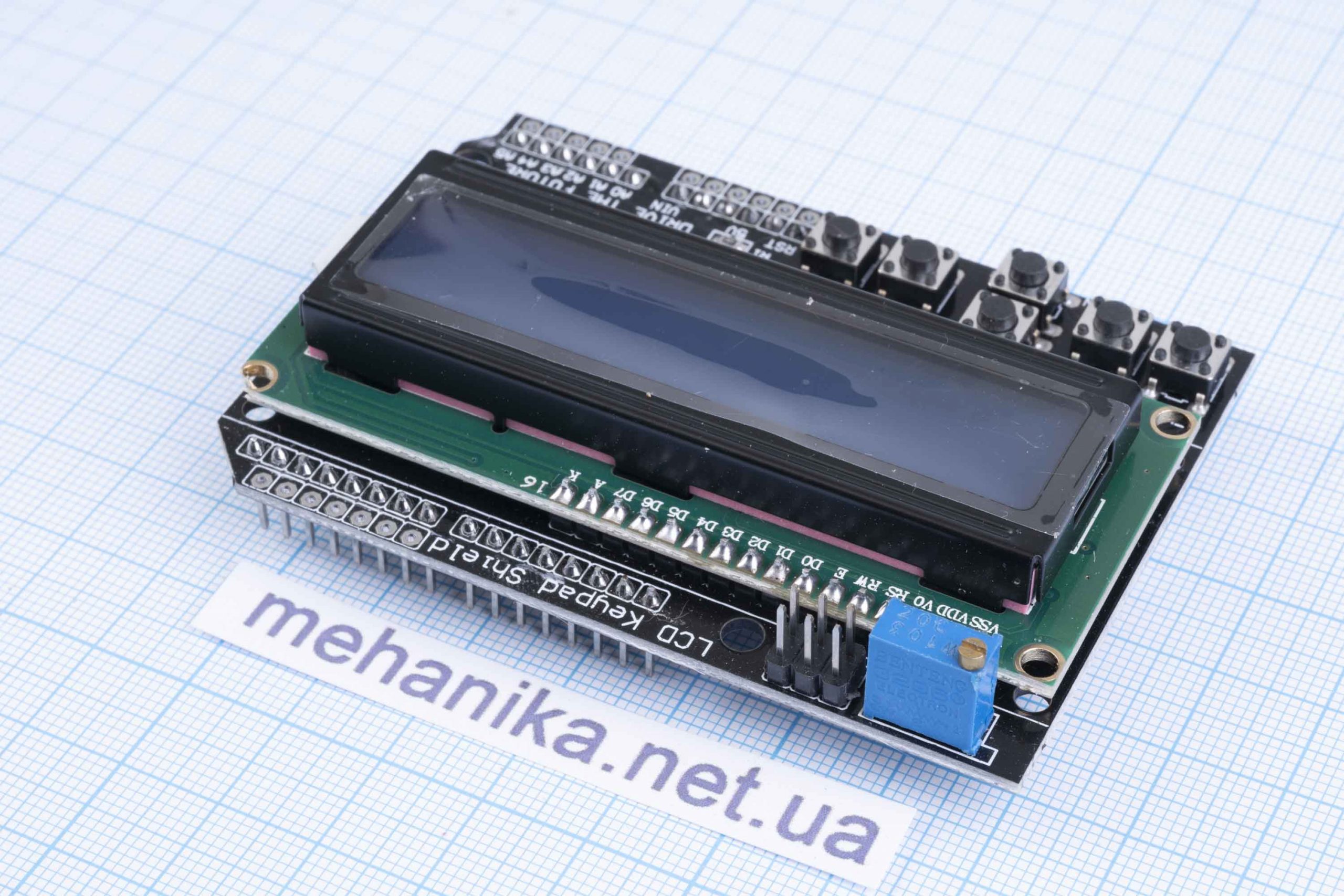

На платі є змінний резистор, яким регулюється контрастність дисплея.

LCD Keypad Shield модуль для Arduino з РК-дисплеєм має кілька інтерфейсів для введення виведення інформації:

  • 4-бітний інтерфейс HD44780 має 16 контактів,  позначених: Vss — загальний GND, Vdd-живлення, VO — налаштування контрастності, RS — дані та команди, RW — читання й запис, E (Enable) — вмикання, DB0 — DB7 лінії даних, LEDA — анод підсвітки, LEDK — катод підсвітки.
  • IIC port (Inter-Integrated Circuit) — послідовна шина даних для зв’язку інтегральних схем. Має 4 виведення, позначення контактів: RXD, TXD, GND, VCC.
  • Інтерфейс ICSP (внутрішнє програмування) для під’єднання програматора та перепрограмування вбудованого мікроконтролера.
  • Колодка живлення має 6 контактів, позначених: RST, 3V, 5V, GND, GND, VIN.
  • Передбачено 6 аналогових входів і 5 виходів, позначених A0 — A5.

Живлення модуля відбувається або від Arduino контролера (іншого мікропроцесорного керівного пристрою), або від зовнішнього джерела живлення (блока живлення батареї).

Технічні характеристики:

  • Напруга живлення: DC 5V
  • Дисплей: РК-дисплей з підсвіткою та регулятором контрастності (2 рядки по 16 символів)
  • Підтримка: латиниця та кирилиця (з встановленням додаткових бібліотек)
  • Розмір дисплея: 65 мм х 14 мм
  • Розміри модуля: 80 мм х 58 мм х 20 мм
  • Вага: 54 г
