Опис
Різцетримач швидкозмінний картриджного типу розміру АA для токарного верстата, касетна гумка, тримач токарних різців.

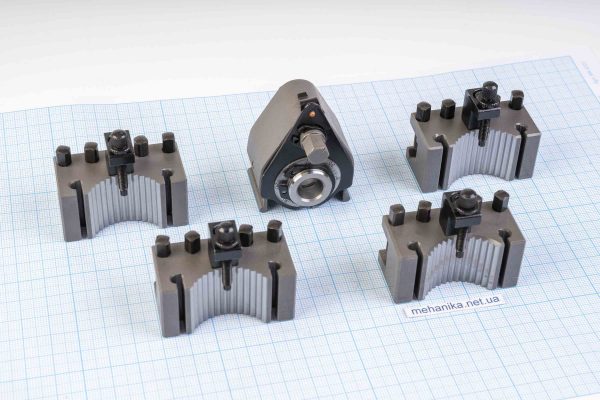

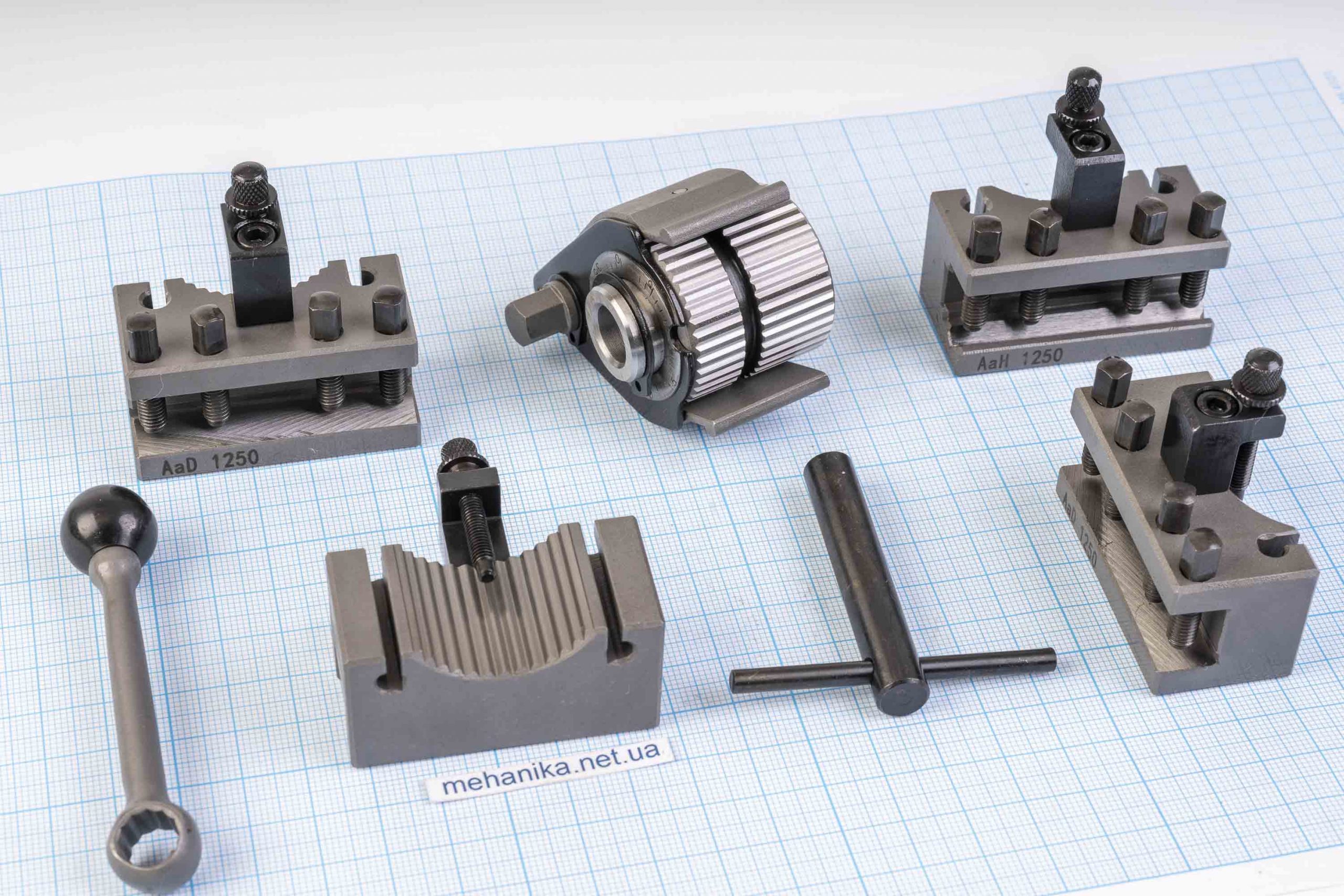

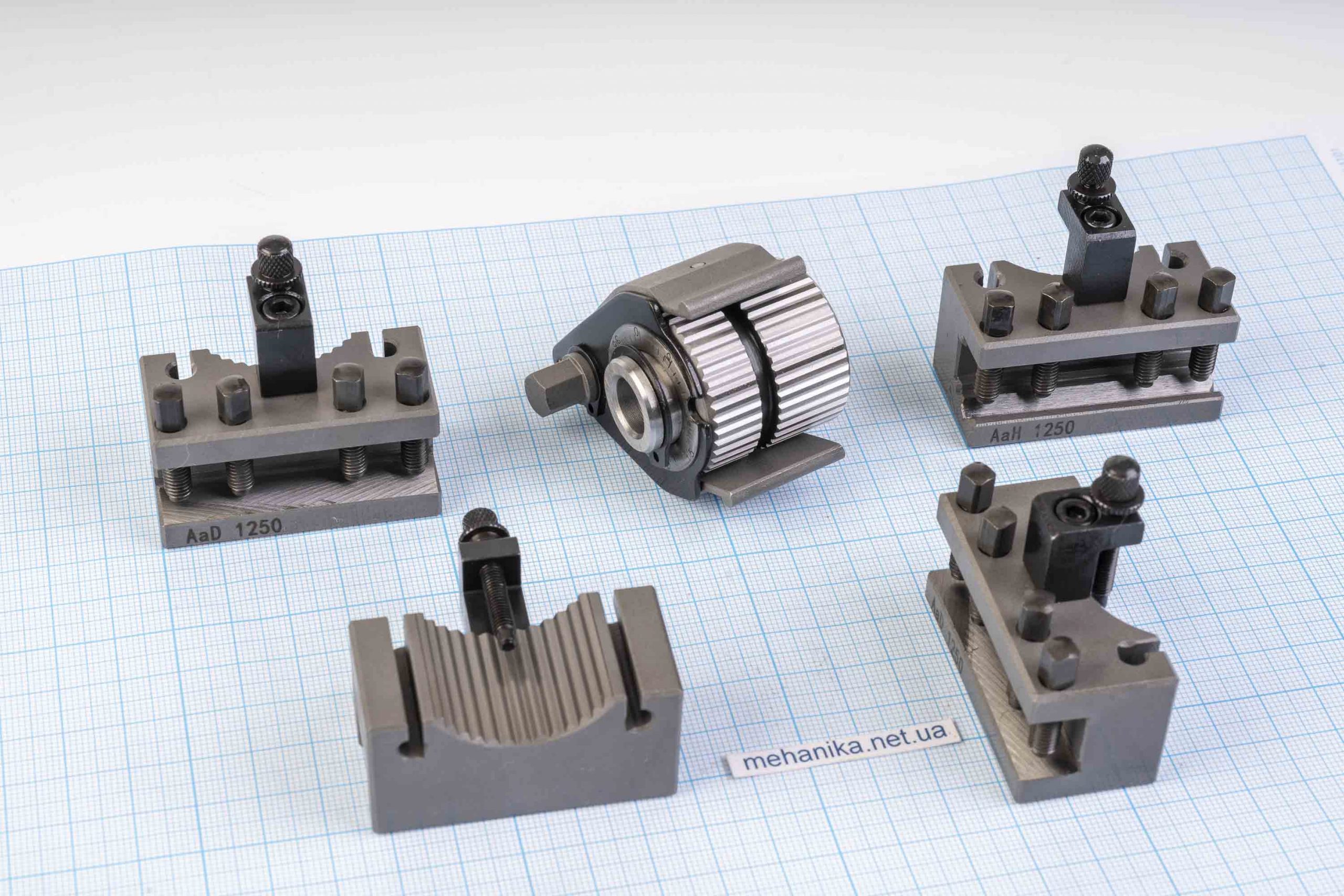

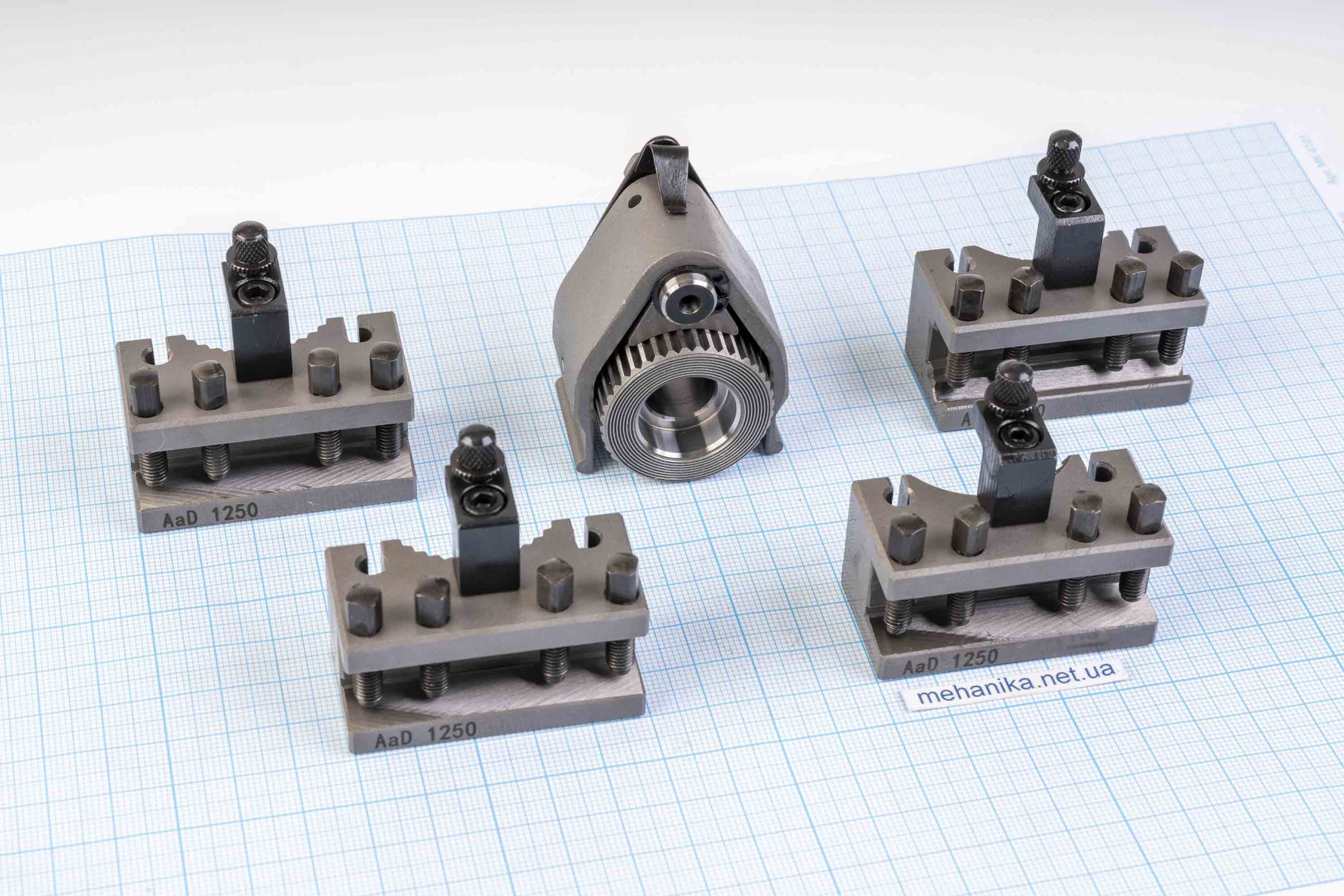

Набір складається з різцетримача розміру АA, 3 картриджів (касет) AaD1250 для різців прямокутного перерізу, 1 картриджа (касети) AaH 1250 для різців циліндричного перерізу та затискного ключа.
Пристосування встановлюється на токарний верстат і застосовується для швидкої, зручної та високоточної зміни різального інструменту.
Оснащення дає змогу легко регулювати положення різця за висотою, а також повертати його на необхідний кут.
Різцетримач складається з внутрішнього зубчастого колеса, зовнішньої поворотної обойми, шайби, ручки затискача/розтискання, покажчика кута повороту та інших дрібних компонентів. Під час його виготовлення використовувалася легована сталь, що забезпечує надійну та тривалу експлуатацію.
Цей набір підходить до всіх поширених типів токарно-гвинторізних верстатів із діаметром оброблення 120-220 мм (CJ0618, WM210V або аналоги).
Особливості:
- Швидка заміна різального інструменту
- Висока міцність конструкції
- Надійний ексцентриковий затискач
- Прецизійне оброблення робочої поверхні
- Зручне регулювання положення різця за висотою
- Висока точність зміни інструмента
- Зносостійкість
Технічні характеристики:
- Розмір: АA
- Точність зміни інструмента: 0.01 мм
- Кількість картриджів AaD 1250: 3 шт
- Максимальна висота відповідної державки для картриджа AaD 1250: 12 мм
- Кількість картриджів Aan 1250: 1 шт
- Максимальний діаметр відповідної держави для картриджа Aan 1250: 12 мм
- Діапазон регулювання положення касети за висотою: 0-12 мм
- Максимальна потужність відповідного верстата: 1 kW
- Діаметр оброблення відповідного верстата: 120-220 мм
- Матеріал: легована сталь
