Опис
Патрон різьбонарізний — це тип фрезерного оснащення, необхідного для виконання якісної металообробки. Належить до групи допоміжних інструментів, що використовуються для різьбоутворення.
Патрон різьбонарізний з компенсацією служить для встановлення мітчика.
Пристрій точно центрує і надійно фіксує ріжучий інструмент. Застосовується під час нарізування різьби машинними мітчиками. Встановлюється на свердлильних, фрезерних і верстатах з ЧПУ.
Особливості конструкції з компенсацією: Передня частина інструменту з мітчиком переміщається уздовж осі щодо самого патрона. Таким чином патрон нівелює можливу неузгодженість у швидкості обертання шпинделя і подачі. При цьому компенсується різниця між подачею шпинделя верстата і кроком різьблення, що нарізається (мітчика).
У патроні можливе використання будь-якого мітчика. За необхідності виконується швидка зміна різьбонарізних цанг, які підбираються під розмір мітчика.
Характеристики:
- Вид патрона: MTA-VER
- Тип хвостовика: MTA4
- Тип цанги: VER25UM

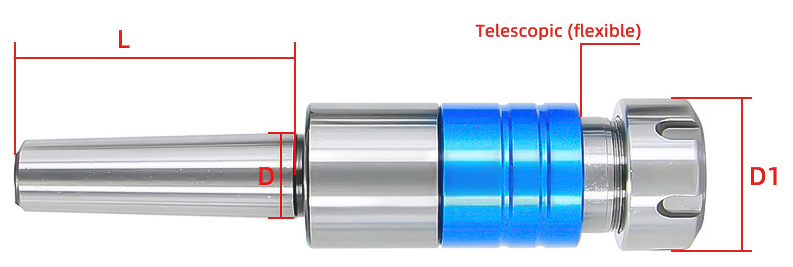

- Довжина хвостовика, L: 110 мм
- Діаметр хвостовика, D: 31.267
- Діаметр цанги, D1: 45 мм
- Загальна довжина: 205 мм
