Опис

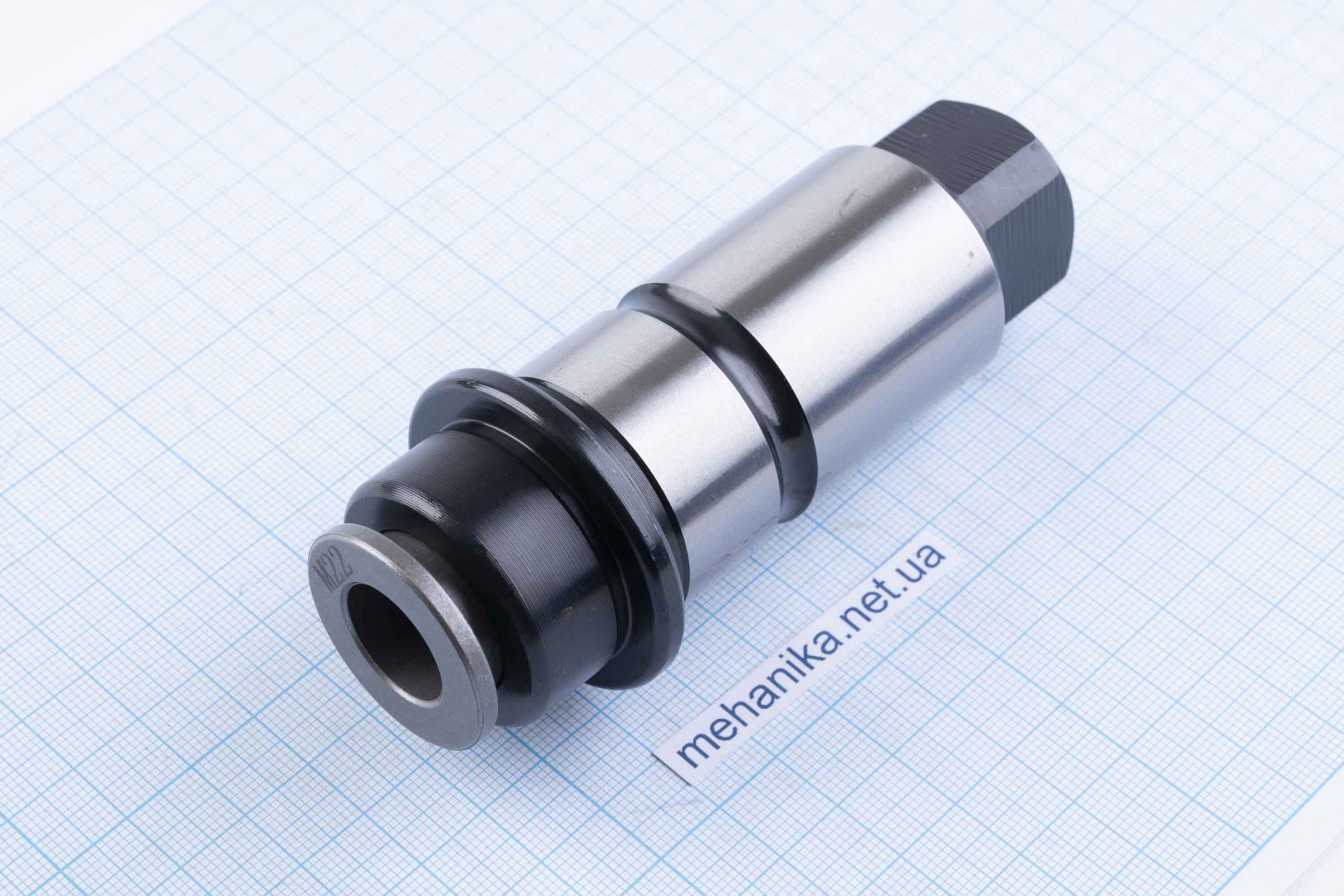

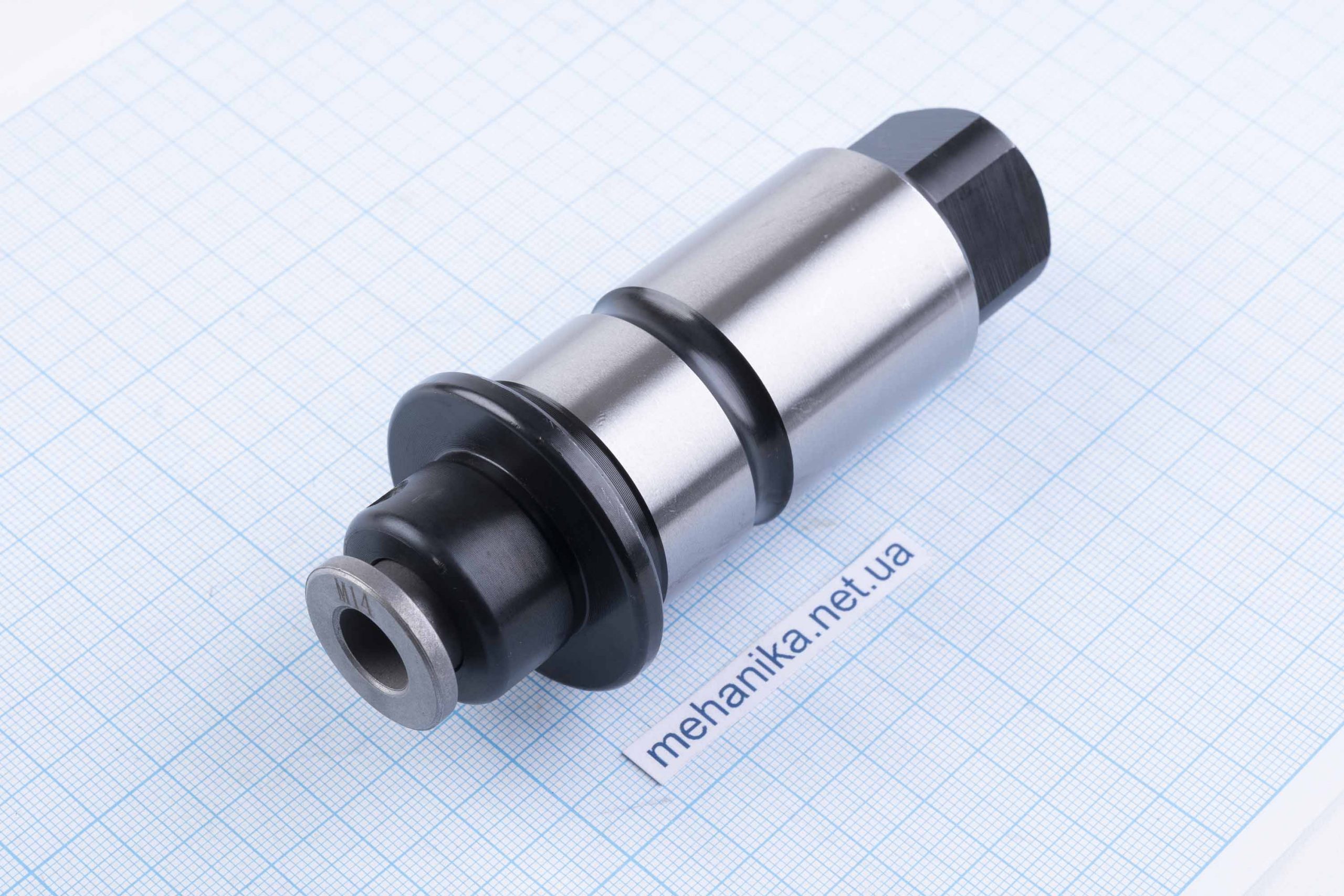

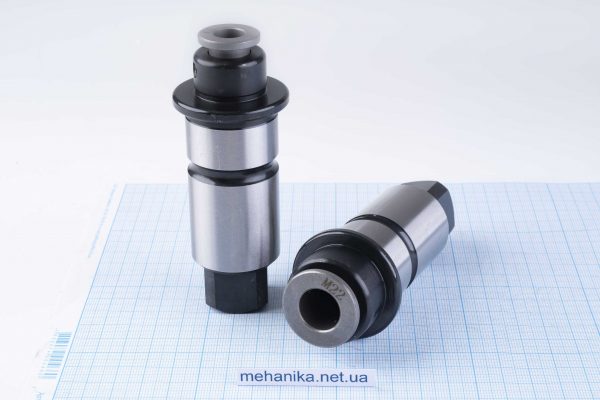

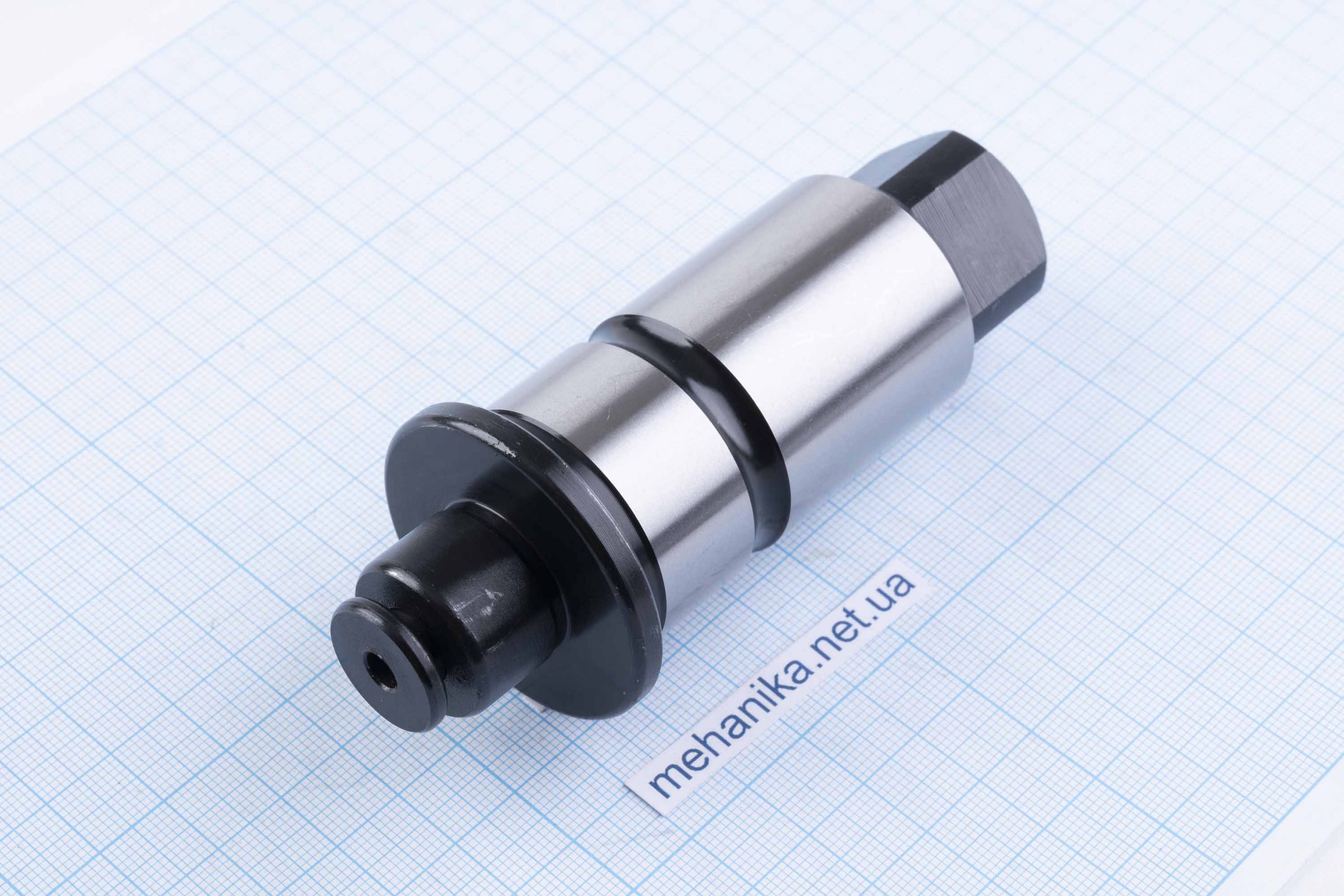

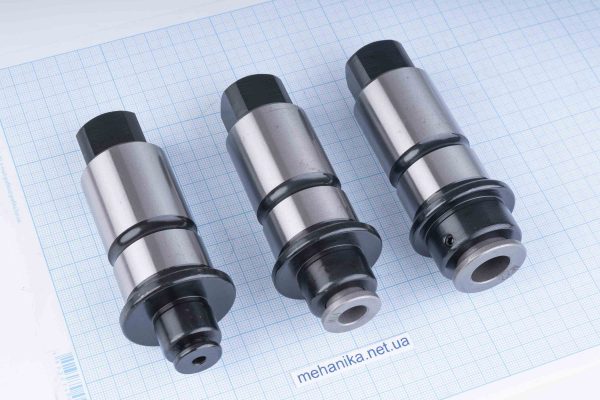

Запобіжні головки використовуються для затиску машинних мітчиків. Дають змогу швидко поміняти в патроні мітчик потрібного діаметра та розміру. Спеціальна муфта запобіжної різьбонарізної головки захищає мітчики від поломки, зупиняючи інструмент під час перевищення заданого крутного моменту, при затупленні мітчика або торканні ним дна глухого отвору.
Особливо важливо застосовувати різьбонарізні патрони з обгінною муфтою під час нарізування різьблення в глухих отворах, під час роботи з важкооброблюваними матеріалами, за дрібного кроку різьби. Різьбонарізні цанги використовуються для різьбонарізних машин, включно з електричними та пневматичними машинками, а також на свердлильних, фрезерних, токарних верстатах і верстатах типу оброблювальний центр з ЧПУ. Для такої цанги необхідний спеціалізований патрон.

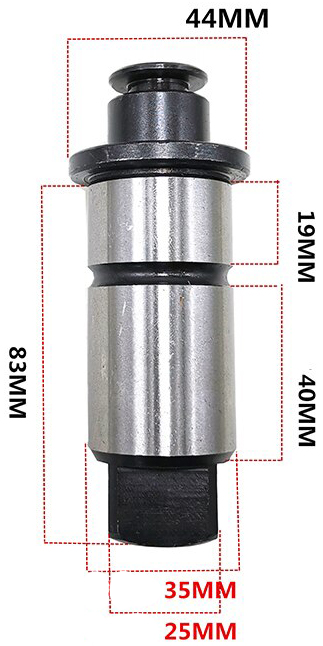

| ТАБЛИЦЯ РОЗМІРІВ: | ||||||||
| Розмір мітчика: | Діаметр хвостовика мітчика, d: | Квадрат хвостовика мітчика, W: | Довжина, L: | Довжина, L1: | Довжина, L2: | Ширина, W1: | Діаметр, D1: | Діаметр, D2: |
| M5 | 5.0 | 4.0×4.0 | 83 | 19 | 40 | 25 | 44 | 35 |
| M14 | 11.2 | 9.0×9.0 | 83 | 19 | 40 | 25 | 44 | 35 |
| M22 | 16.0 | 12.5×12.5 | 83 | 19 | 40 | 25 | 44 | 35 |
