Опис
Проміжне реле MY2NJ – електромагнітні реле, призначені для управління виконавчими елементами в різних системах автоматики, і застосовуються в низьковольтних ланцюгах змінного і постійного струму.
Основне призначення проміжних реле – збільшення кількості контактів і посилення керуючого контакту в ланцюгах управління.
Схематично, проміжні реле – це електромагнітна котушка з сердечником, керована змінним або постійним струмом при появі напруги на якій виникає електромагнітна сила, яка притягує якір, що механічно пов’язаний з рухомими контактами.

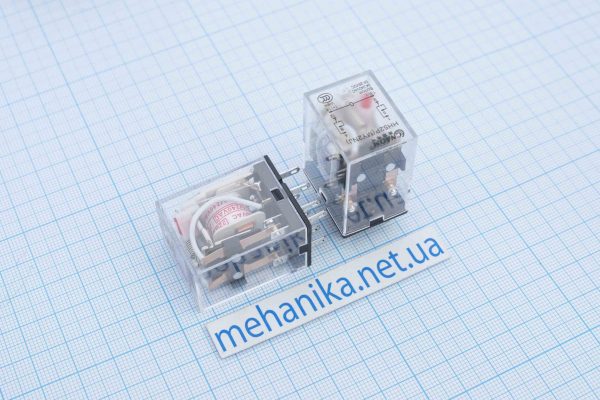

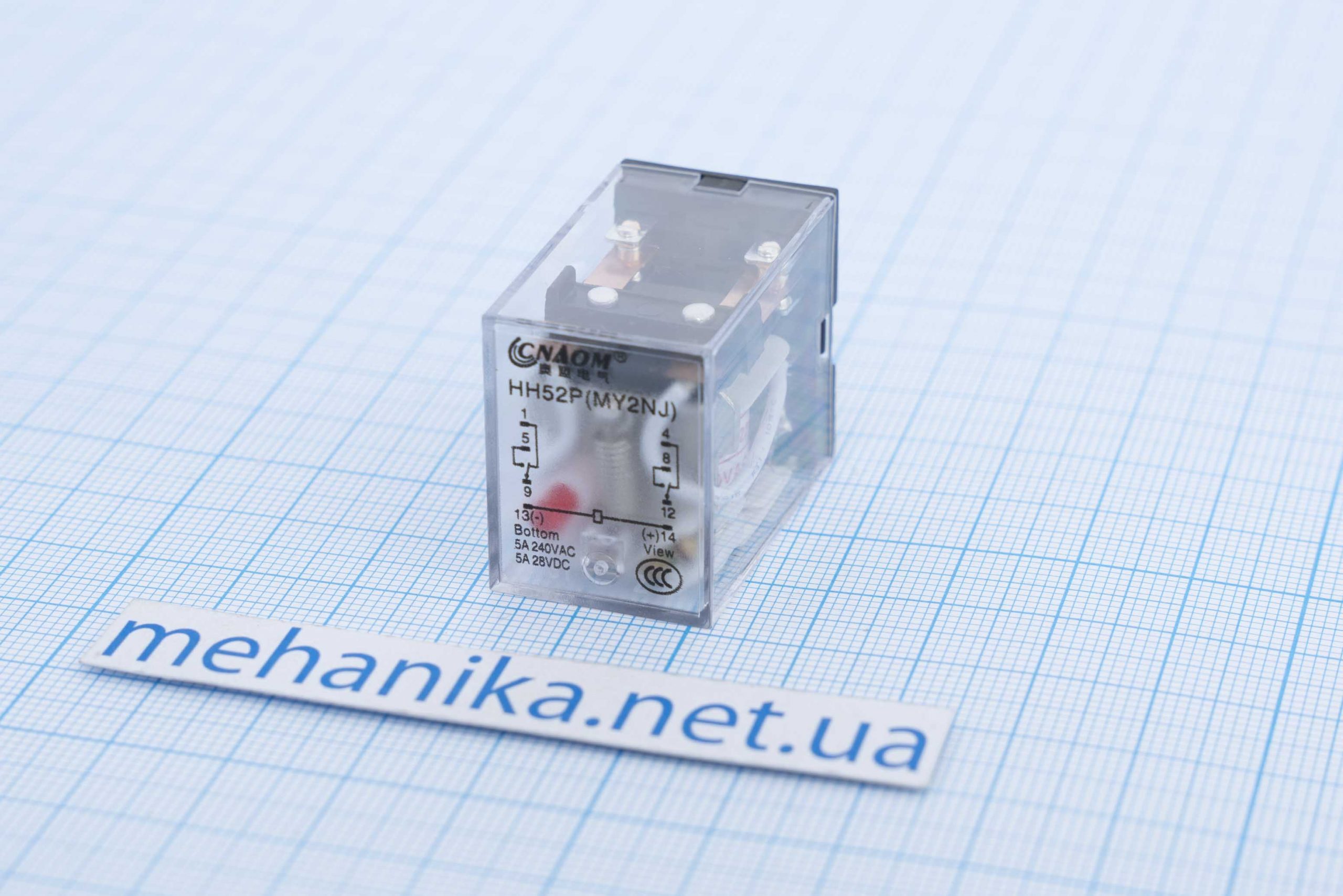

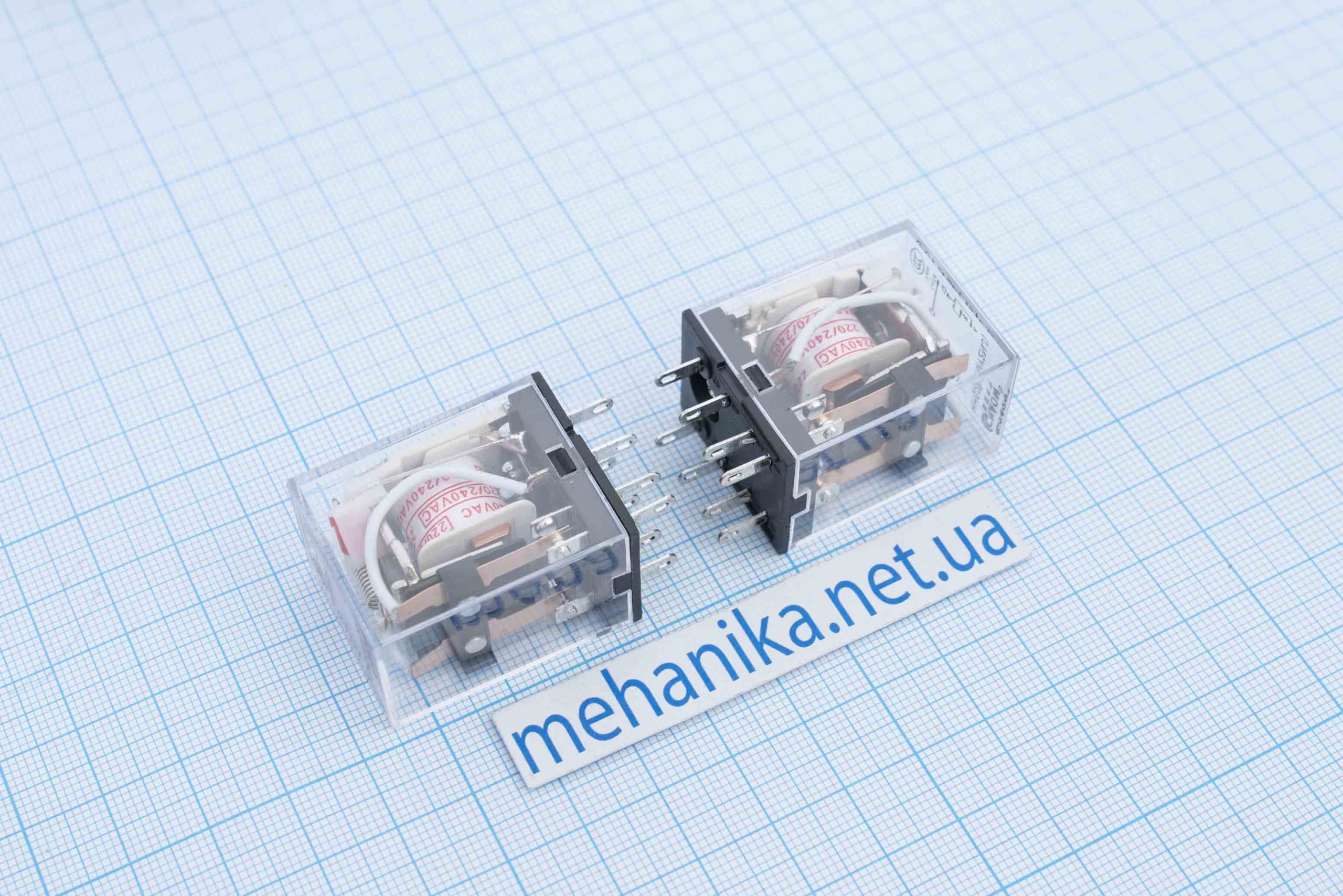

Реле MY2 виконані в прозорому корпусі та оснащені світлодіодним індикатором.

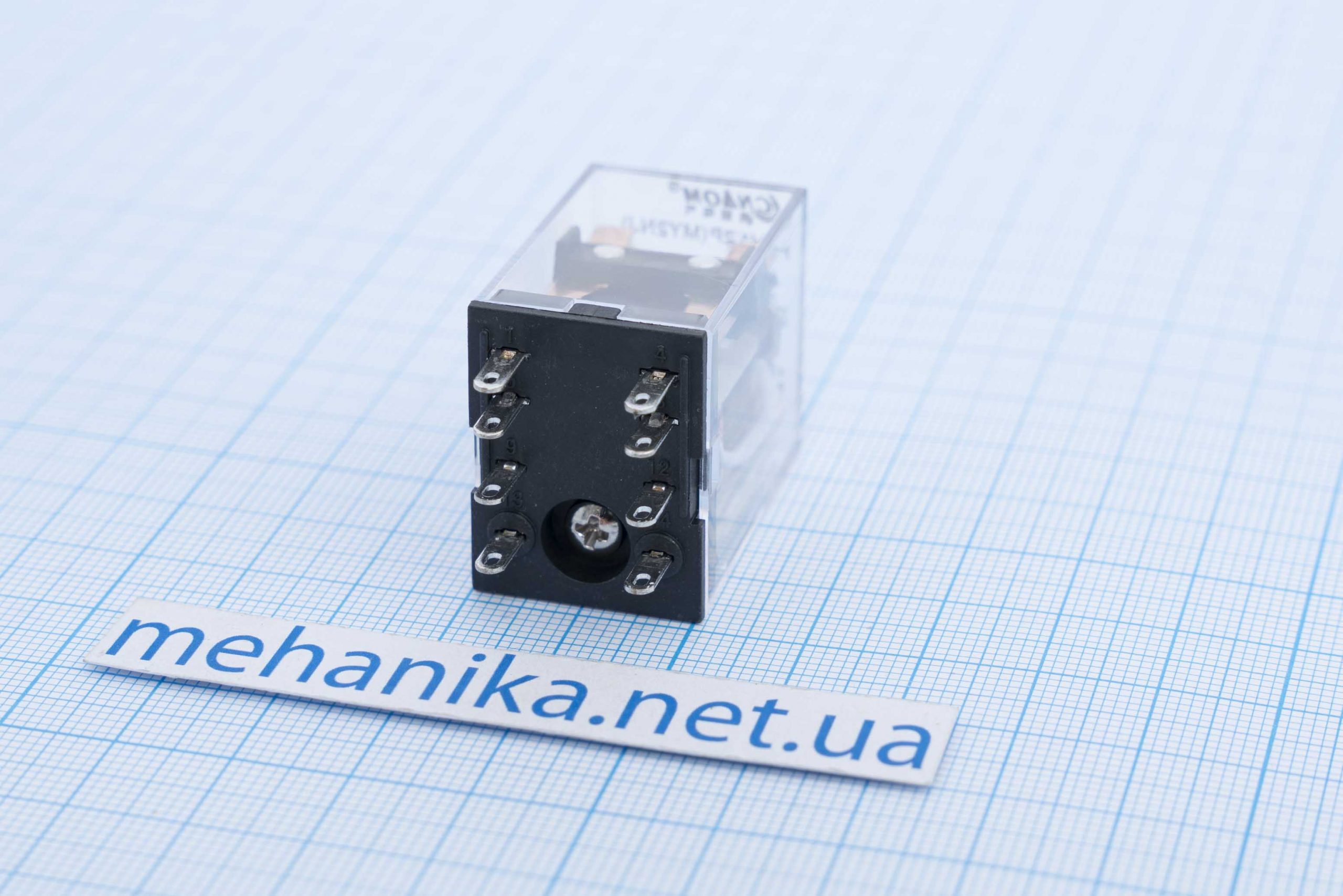

Встановлюються в колодку PYF08A з кріпленням на DIN-рейку.
Технічні характеристики:
- Тип контактів: 2Z
- Номінальна напруга управління Us: AC 230V
- Електрична зносостійкість, циклів: 100000
- Напруга комутації: AC250V/DC28V
- Механічна зносостійкість, циклів: 1000000
- Потужність включення АС/DC: 3,5…4,0/2,0…2,5W
- Потужність утримання AC/DC: 1,5…2,5/1,0…1,5W
- Струм комутації, А: AC5
- При включенні: 0.025 сек
- Час відключення: 0.015 сек
- Опір ізоляції: >100 МОм
- Температура експлуатації: -40°С…+55°С
Клемну колодку можна придбати за посиланням нижче:
Колодка для реле PYF08A на DIN-рейку (под реле MY2NJ)
