Опис

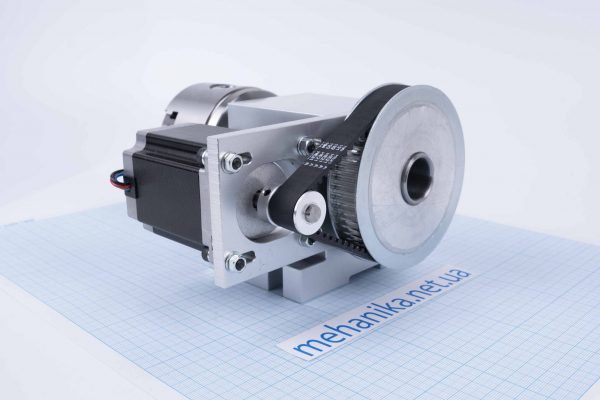

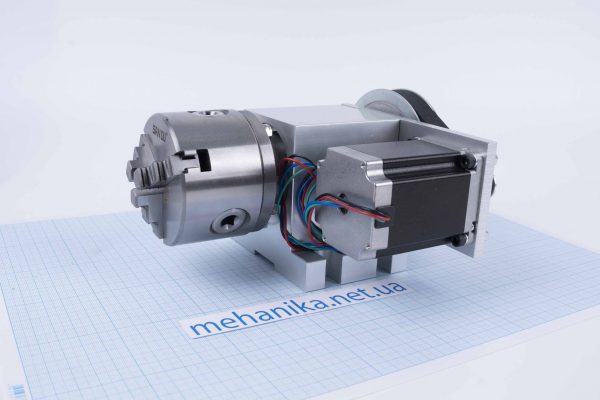

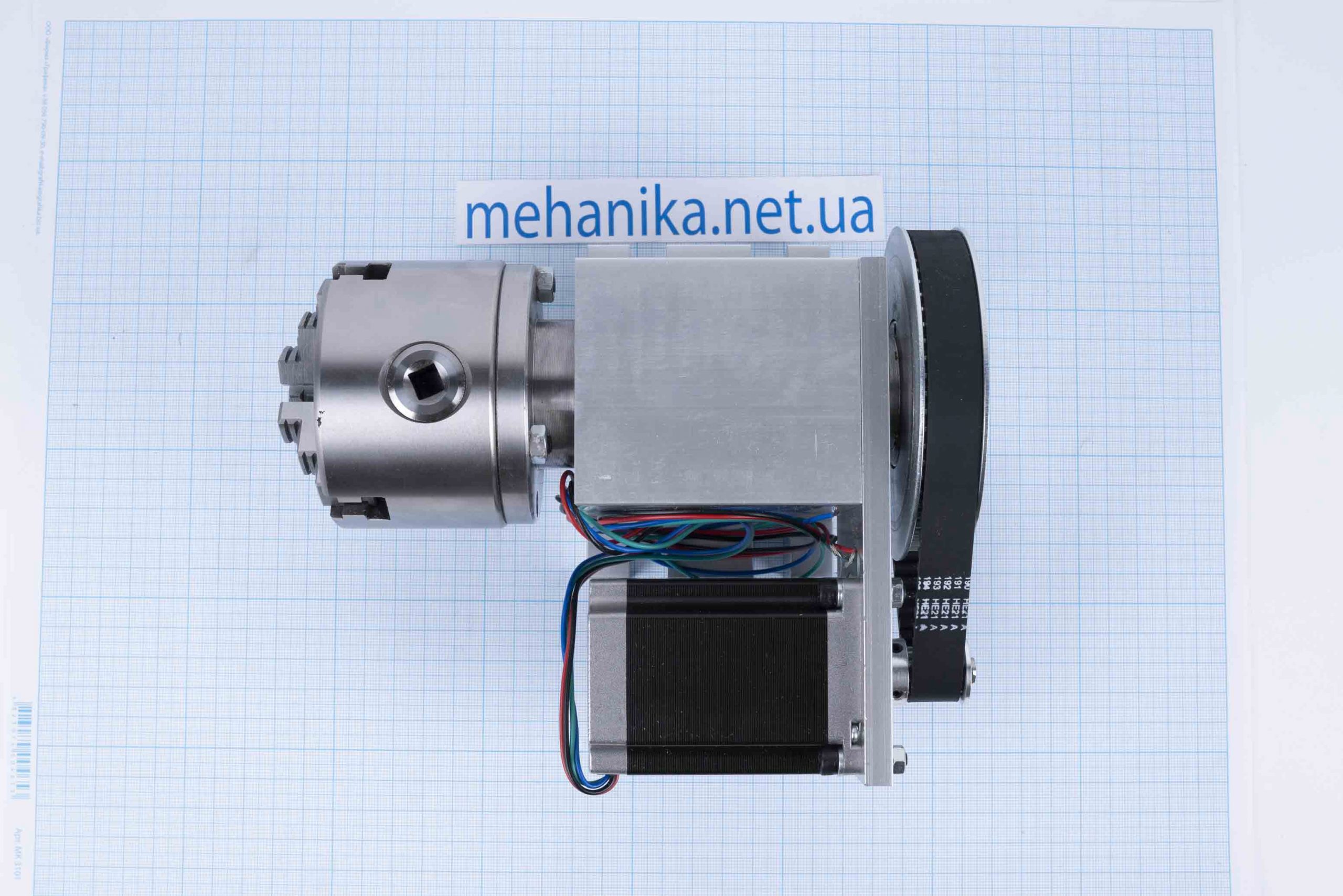

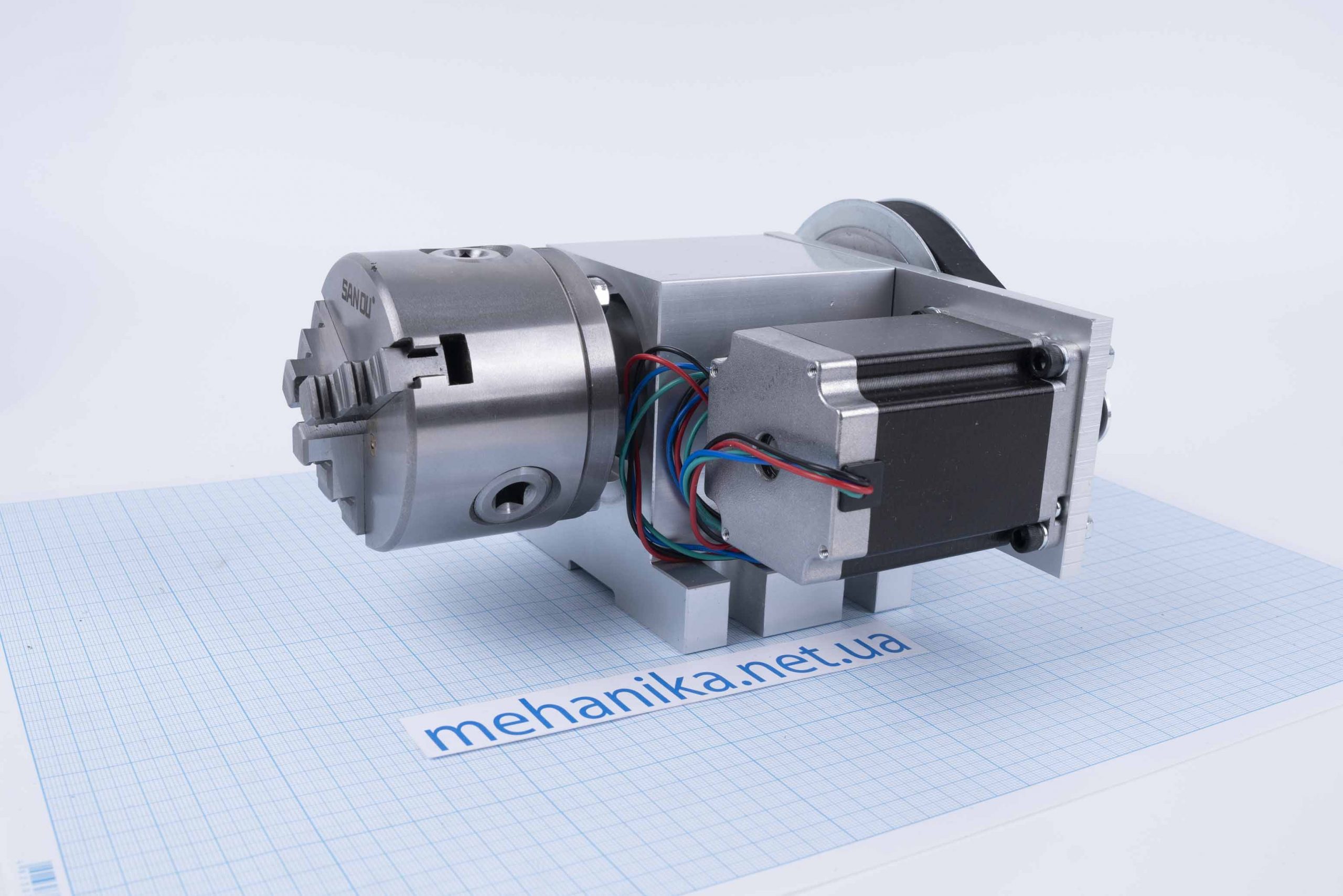

Поворотна вісь на ремінному редукторі, редукція 6:1, патрон К11 80 мм, 3-х кулачковий
Поворотна вісь встановлюється на верстат з ЧПК (ЧПУ) і дозволяє обертати заготовку навколо своєї осі. 4D поворотна вісь використовується для обробки дерева, алюмінієвих, кольорових і мідних сплавів, пластика. Поворотна вісь приводиться до руху за допомогою двигуна. Порівняно зі звичайною 3х осьовою обробкою 3D моделі, де деталь кріпиться з одного боку до столу верстатах ЧПК (ЧПУ), то 4-х осьова поворотна вісь дозволяє обробляти виріб з усіх сторін без додаткових операцій по перевстановленню виробу на робочому столі, що тим самим дає можливість отримувати вироби складної конструкції. Це можуть бути меблеві елементи (ніжки столів і стільців), ювелірна продукція, виготовлення декоративних візерунків з дерева. Ремінні редуктори відрізняються меншою обертальною жорсткістю, ніж аналогічні за розміром хвильові.
Характеристики:
- Ремінна передача (ремінь HTD5M-350)
- Редукція: 6:1
- Токарний патрон: К11 80 мм (3-х кулачковий)
- Максимальна швидкість: 4000r/min
- Двигун: NEMA23 57 мм 3A 2-фазний 4 дроти
- Струм: 3 А обертальний момент: 18 кг/см
- габаритні розміри поворотної осі: 167 мм × 203 мм × 115 мм
- Загальна висота: 115 мм
- Вага: 12 кг
Налаштування Mach3:
| Кількість імпульсів на 1 градус | (число імпульсів двигуна на один оборот * дроблення кроку * передатне число)/360 градусів |
| Наприклад:
Біполярний кроковий двигун з кутом кроку 1,8 градуса Дроблення кроку, виставлене на драйвері: 1/16 Передатне число понижуючого редуктора: 1/50 |
Якщо використовується кроковий двигун з кутом кроку 1.8 градуси то на один оберт треба 200 імпульсів (360/1,8=200) Якщо ж використовується двигун з кутом кроку 0,9, то 360/0,9=400. Тобто такий двигун треба подати 400 імпульсів, для того, щоб він провернувся на один оборот. Дроблення кроку, виставлене на драйвері, наприклад 1/16, але іноді на драйвері замість 1/16 пише кількість імпульсів на оберт, наприклад 3200 (16*200) передатне число понижуючого редуктора 1:50 означає що двигун треба провернути 50 раз для того, щоб патрон провернувся один раз. Використання понижуючих редукторів сприяє збільшенню точності обробки. Що особливо важливо при використанні заготовок з великим радіусом. (200×16×50)÷360=444.44444444 |

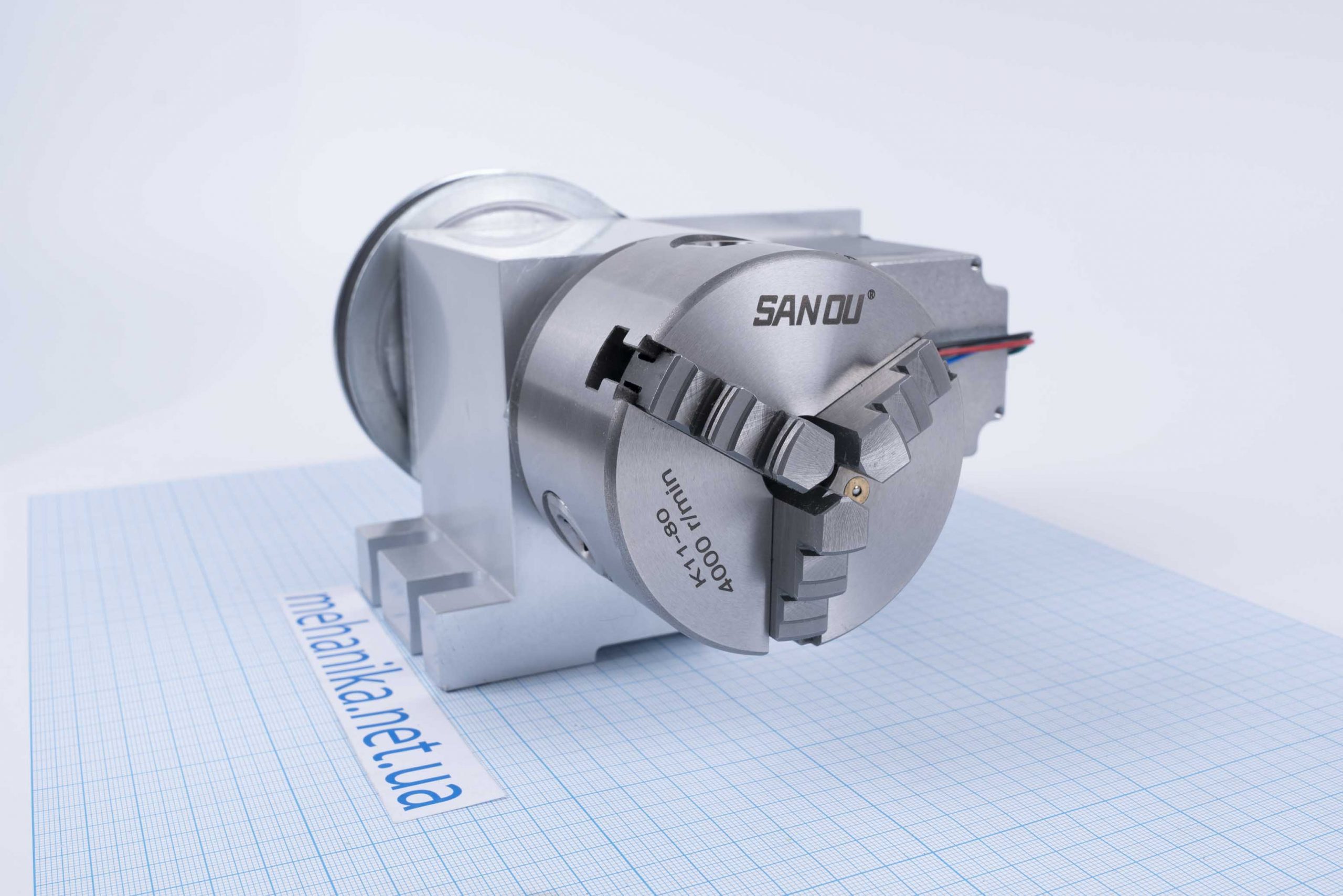

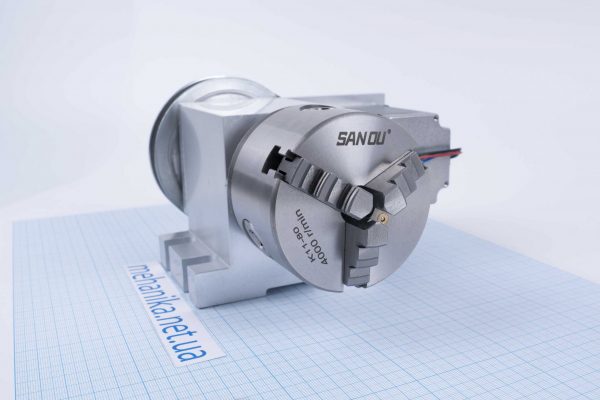

Токарний патрон: К11 80 мм. 3-х кулачковий токарний патрон має наскрізний отвір для фіксації заготовок необмеженої довжини.
Матеріал: сталь
Схема підключення:

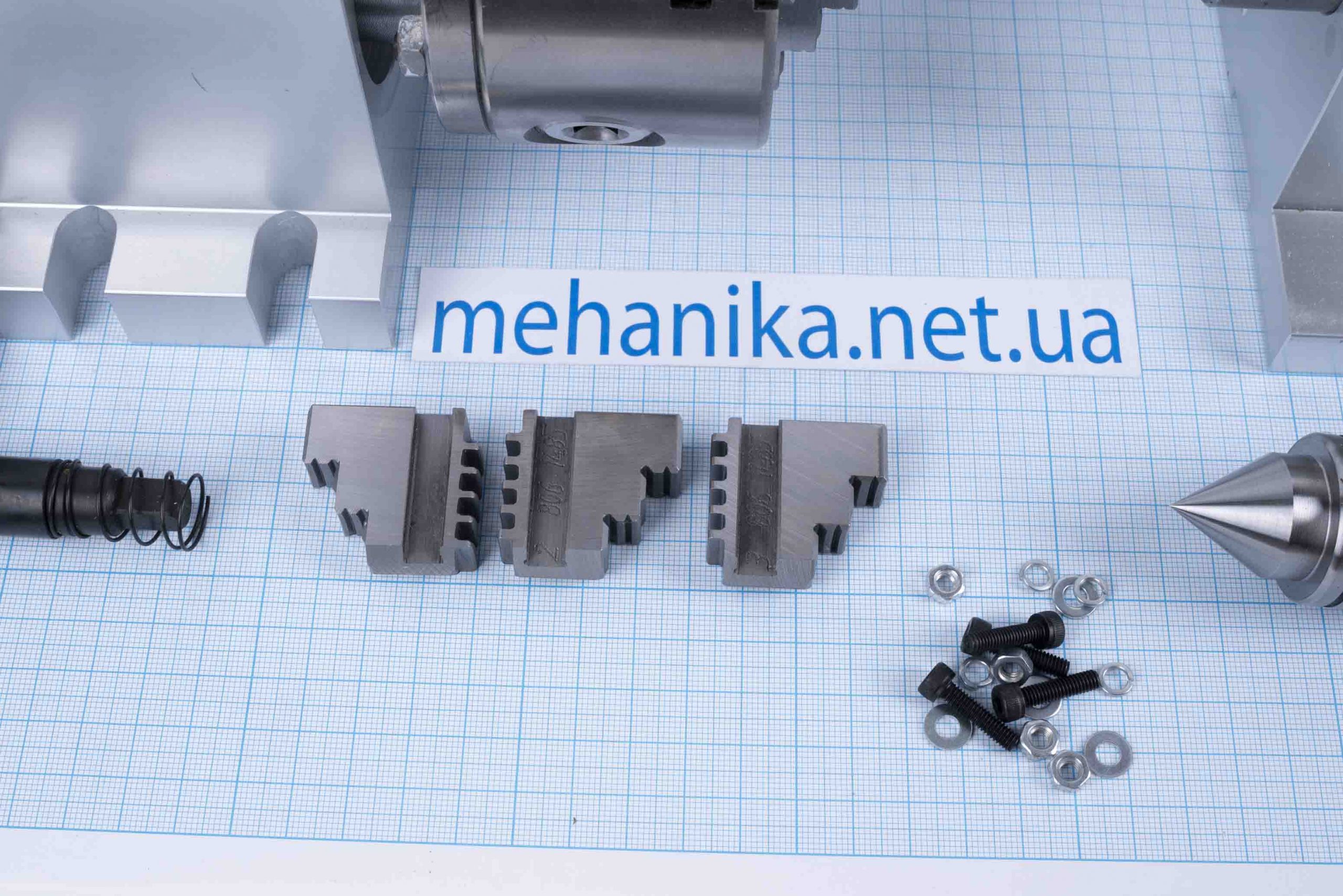

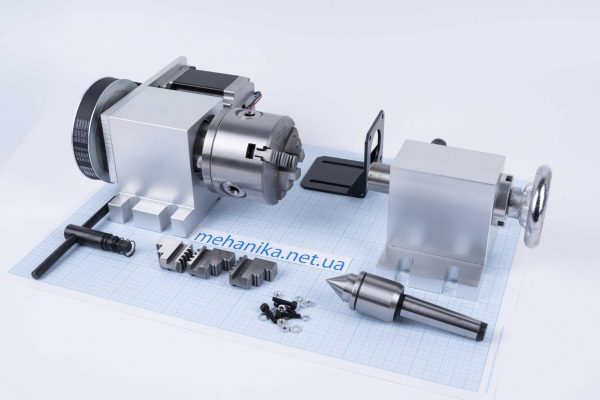

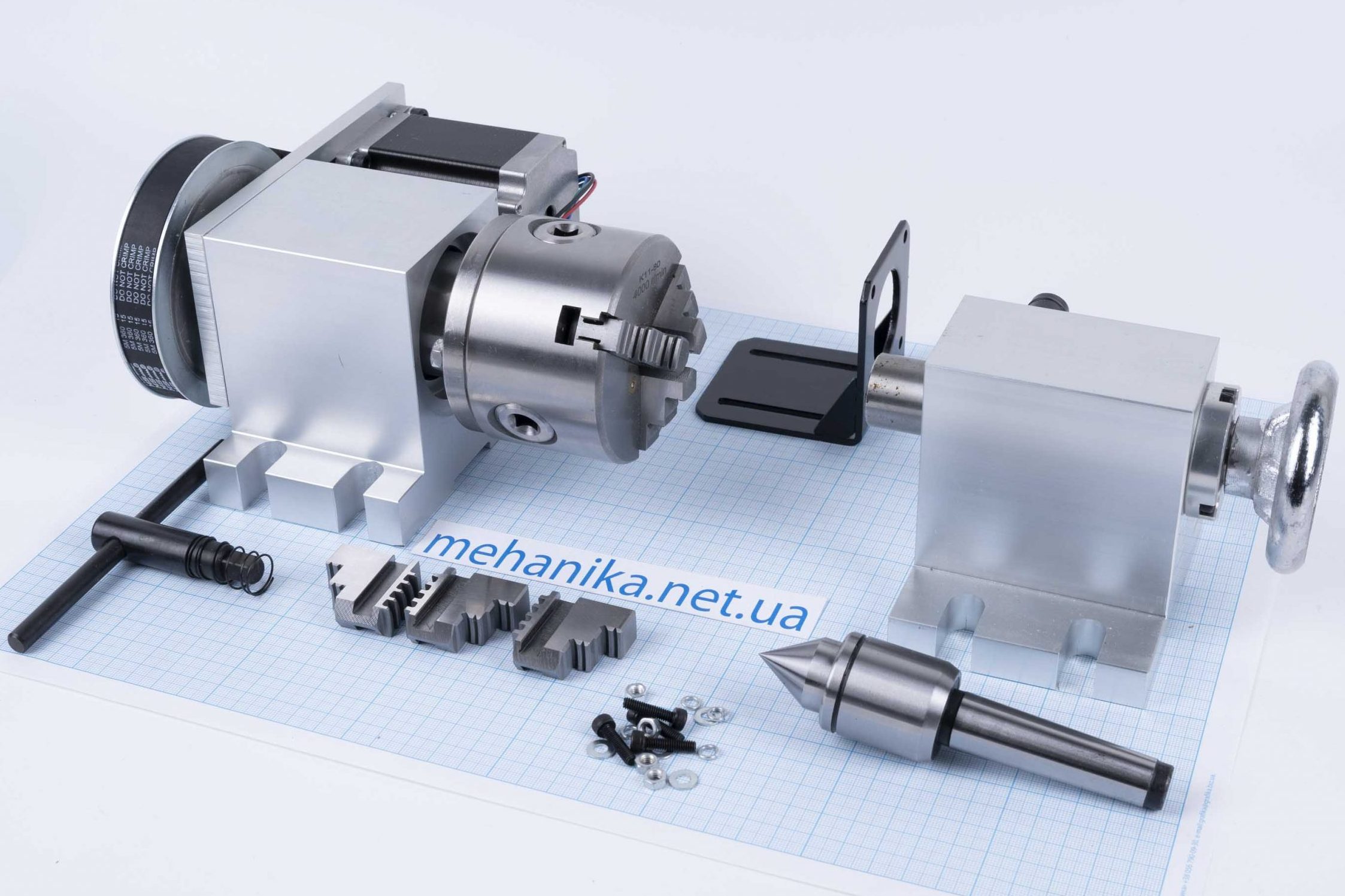

Комплект поставки:
- Поворотна вісь в зборі
- Патрон: К11 80 мм – 1 шт
- Двигун – NEMA23 57 мм 3A 2-фазний 4 дроти (1 шт)
- Затискний ключ – 1 шт

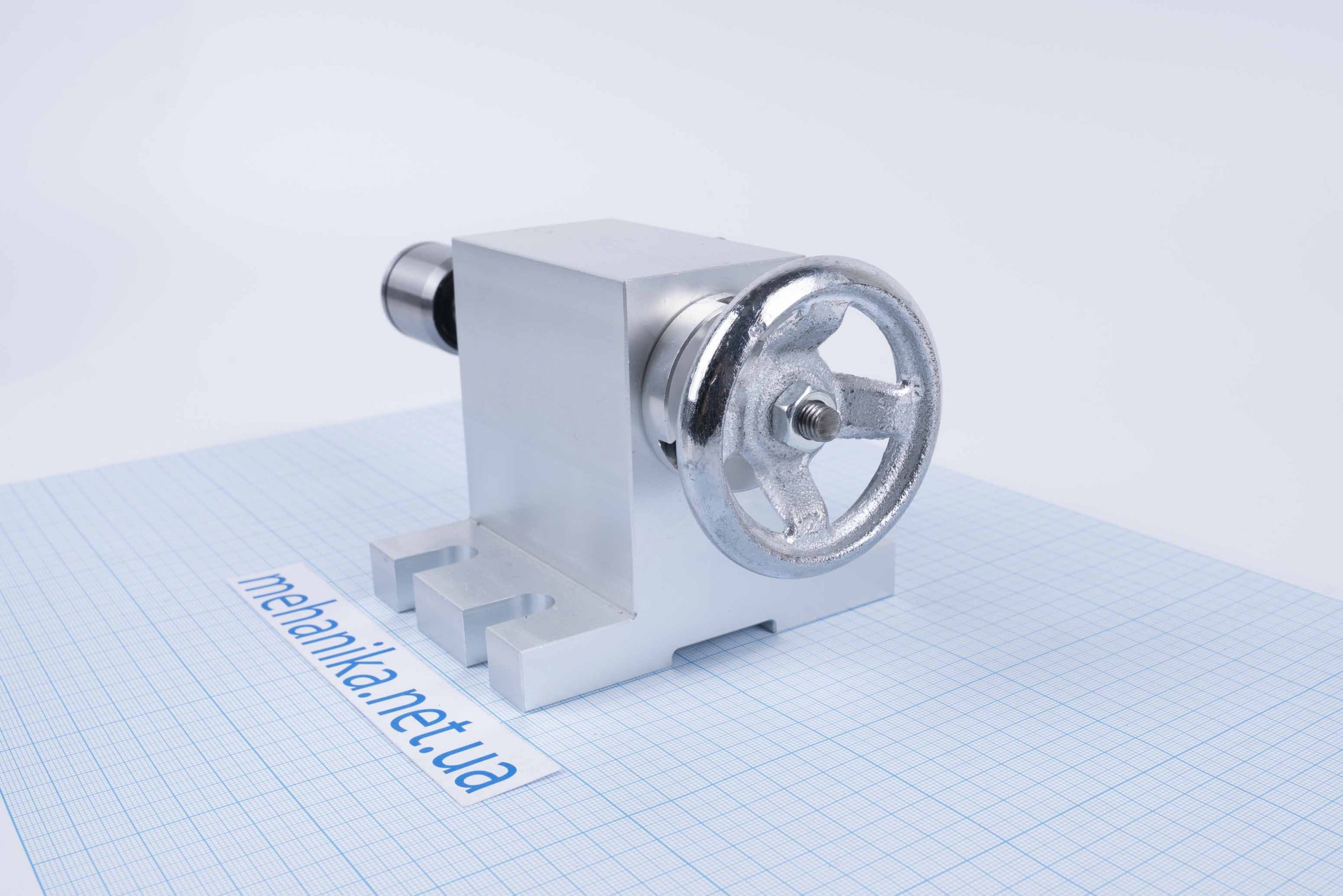

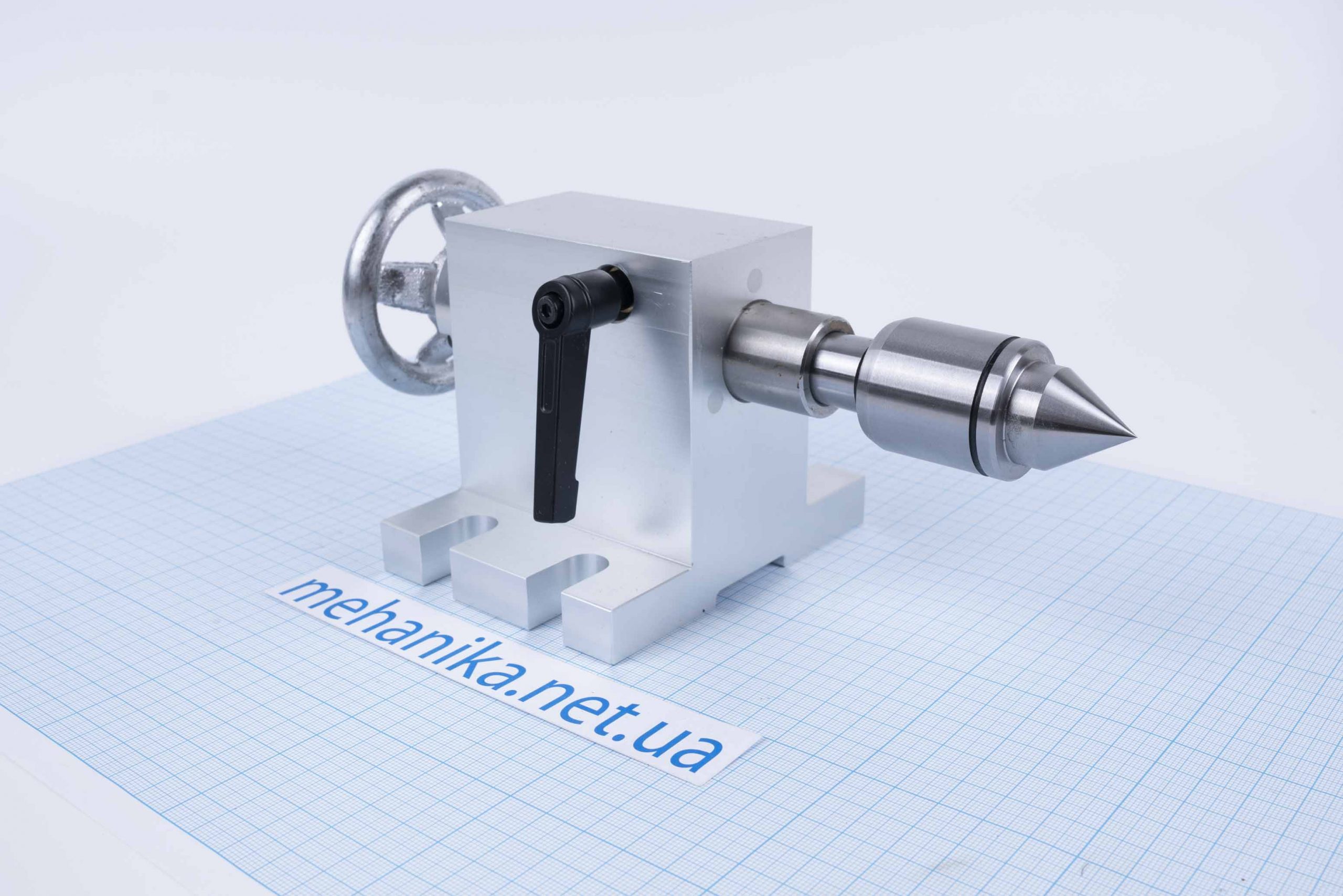

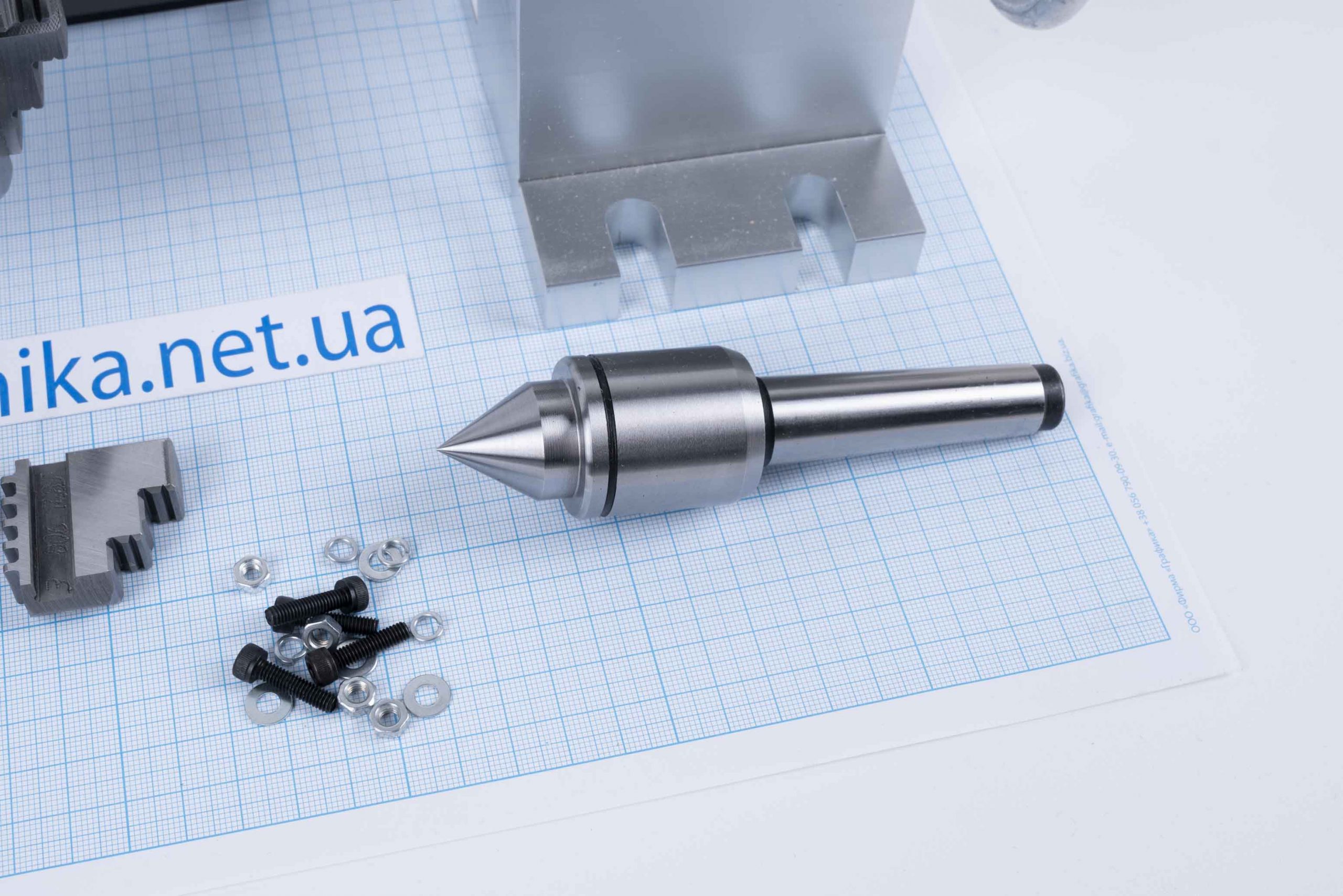

- Тримач заготовки (обертальний центр)
- Комплект зворотних кулачків (3 шт)
- Комплект кріплення
