Опис

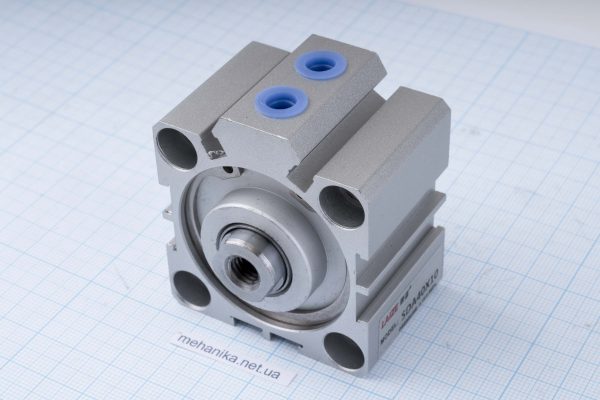

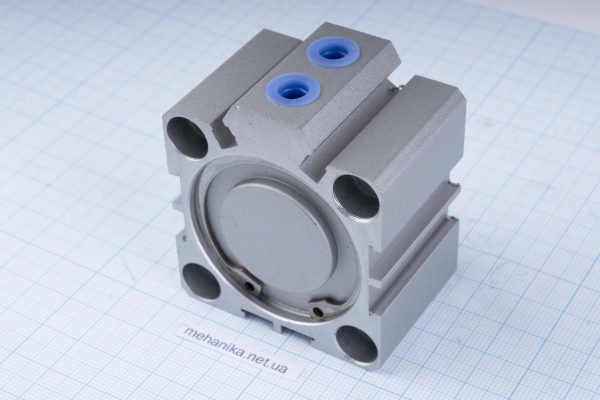

Це пневмоциліндри серії SDA двосторонньої дії з одностороннім штоком. Призначені для перетворення енергії стисненого повітря на механічне лінійне переміщення в пневматичних системах. Невеликі габарити пневмоциліндрів дозволяють застосовувати їх при створенні компактних вузлів обладнання.
Характеристики:
- Модель: SDA 40×10
- Діаметр поршня: 40 мм
- Хід циліндра: 10 мм
- Різьба кріплення: M8x1.25
- Робоче середовище повітря (тонкість очищення – 40 мкм)
- Дія: двостороннє
- Діапазон робочого тиску: 0,1-1 МПа
- Демпфування: Демпферна шайба
- Робоча температура: −5°C…+70°C
| A | AC | AB | B | BA | D | DA | E | EA | H |
| 43 | 36 | 7 | 52 | 58.5 | 16 | 4 | M8x1.25 | 12 | 14 |
| J | JA | K | KA | KB | M | MA | P | PA | PB |
| 10 | 7.5 | M8x1.25 | 20 | 40 | 28 | 3 | 1/8″ | 10 | 10 |
