Опис

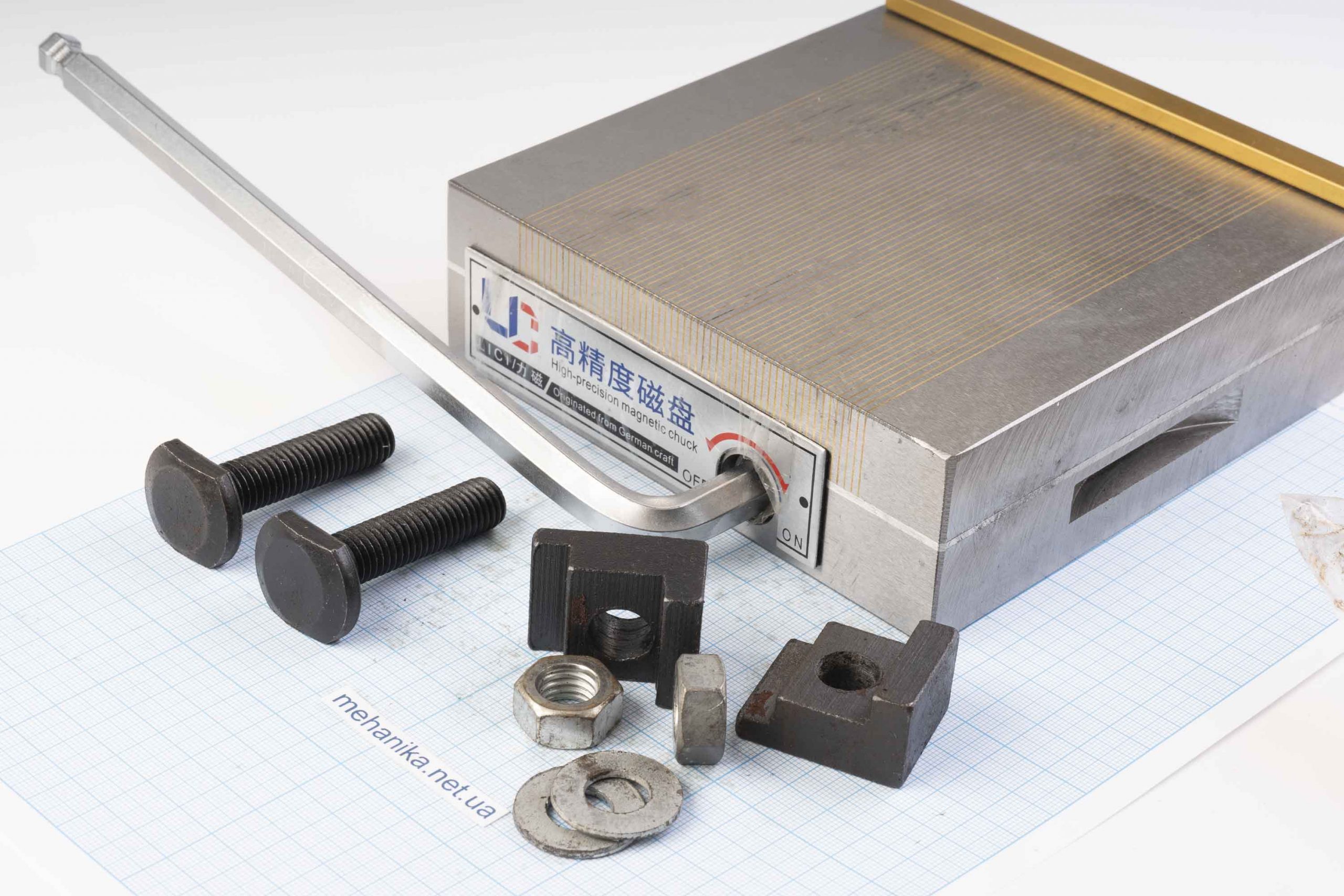

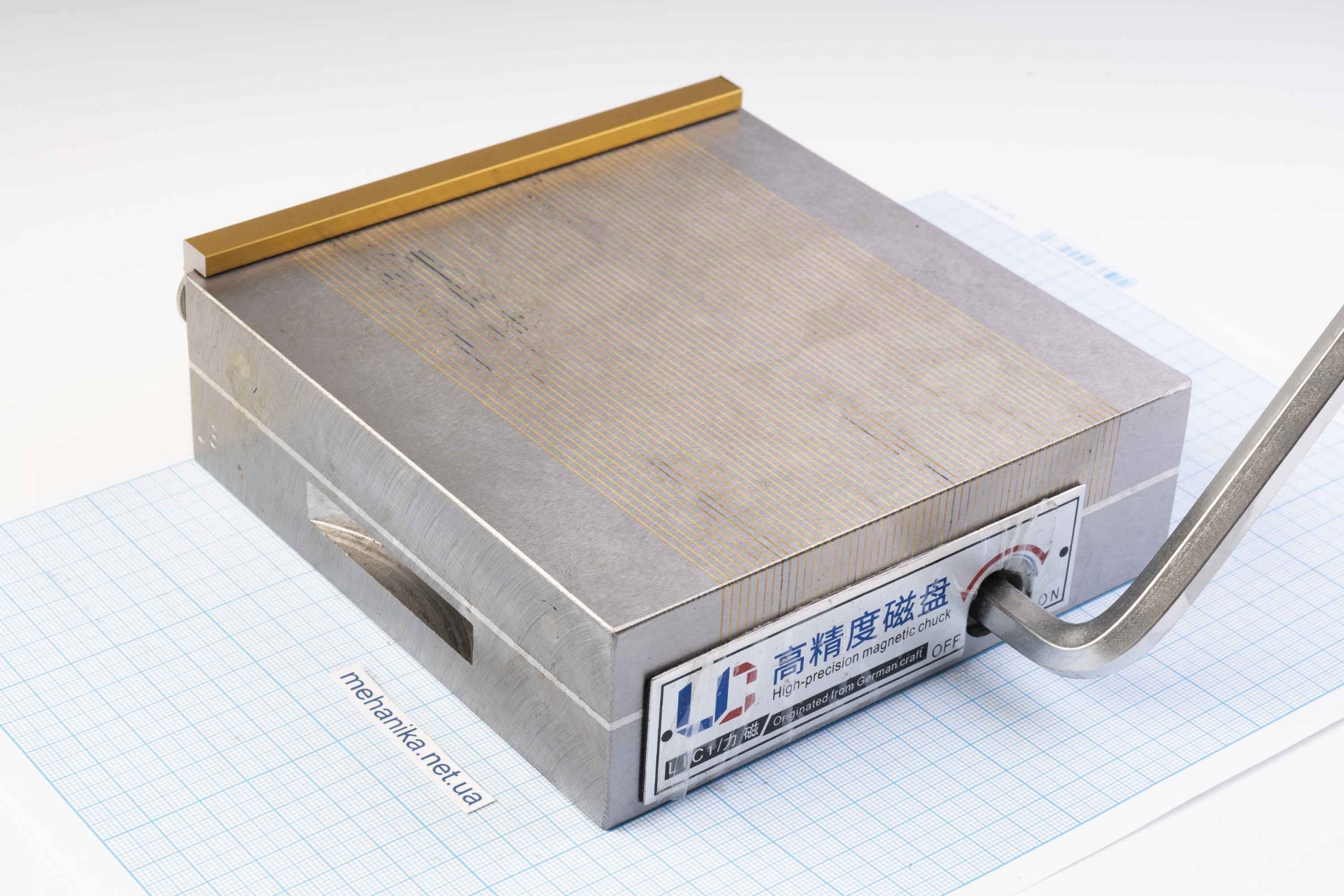

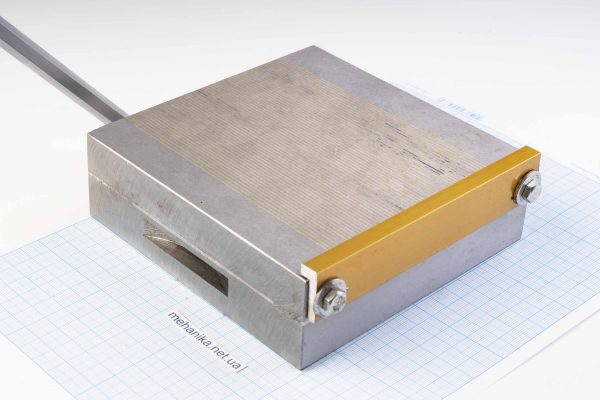

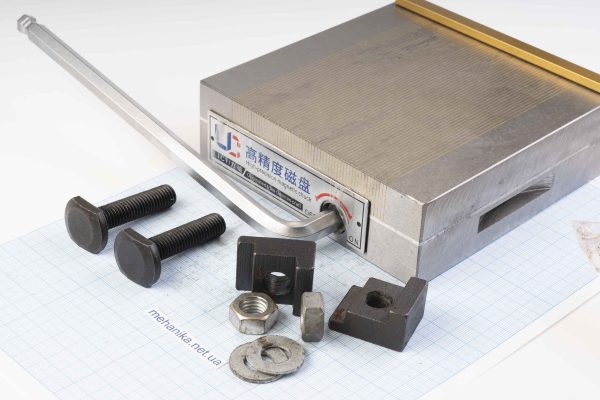

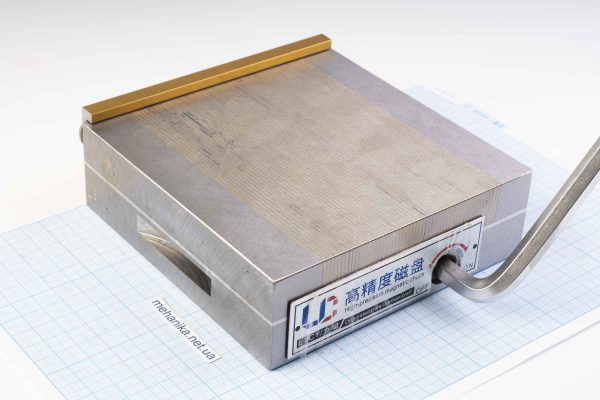

Плита магнітна застосовується для фіксації металовмісних деталей за допомогою сили електромагнітного тяжіння. Магнітна плита не потребує джерела живлення, тому, що у конструкції плити використані постійні магніти, розміщені в сталевій арматурі, яка використовується як концентратор магнітної енергії.
Фіксація заготовок за допомогою таких плит має ряд переваг: висока точність обробки заготовки, мінімальний час на встановлення та зміну заготовки, надійність кріплення матеріалу, деталь для обробки доступна з п’яти сторін та ін.
Ця верстатна оснастка широко використовується на металообробних верстатах, в основному шліфувальних або плоскошліфувальних.
Основні характеристики:
- Розмір робочої поверхні: 150 мм х 150 мм
- Висота плити: 45 мм
- Питома сила тяжіння: 150 N/см²
- Вага: 9.1 кг
Конструкція плита магнітна: Плита магнітна прямокутна складається з трьох основних частин: рухомого та нерухомого магнітних блоків та корпусу. Магнітні блоки зібрані зі сталевих пластин, між якими розташовані постійні керамічні магніти. Вільний простір між сталевими пластинами наповнений немагнітним матеріалом.
При включенні плити, полюси блоку лягають на немагнітні елементи корпусу, спрямовуючи весь магнітний потік магнітів через адаптер і деталі. При вимкнених полюсах блоки розташовані під немагнітними прокладками адаптера. В результаті магнітний потік має новий напрямок. Рухомий магнітний блок розташований всередині корпусу і може зміщуватися за допомогою валика ексцентрика вправо або вліво поворотом рукоятки на 180˚. У вимкненому положенні поєднуються магнітопроводи з різною полярністю, немагнітний потік на робочій поверхні відсутній.
