Опис

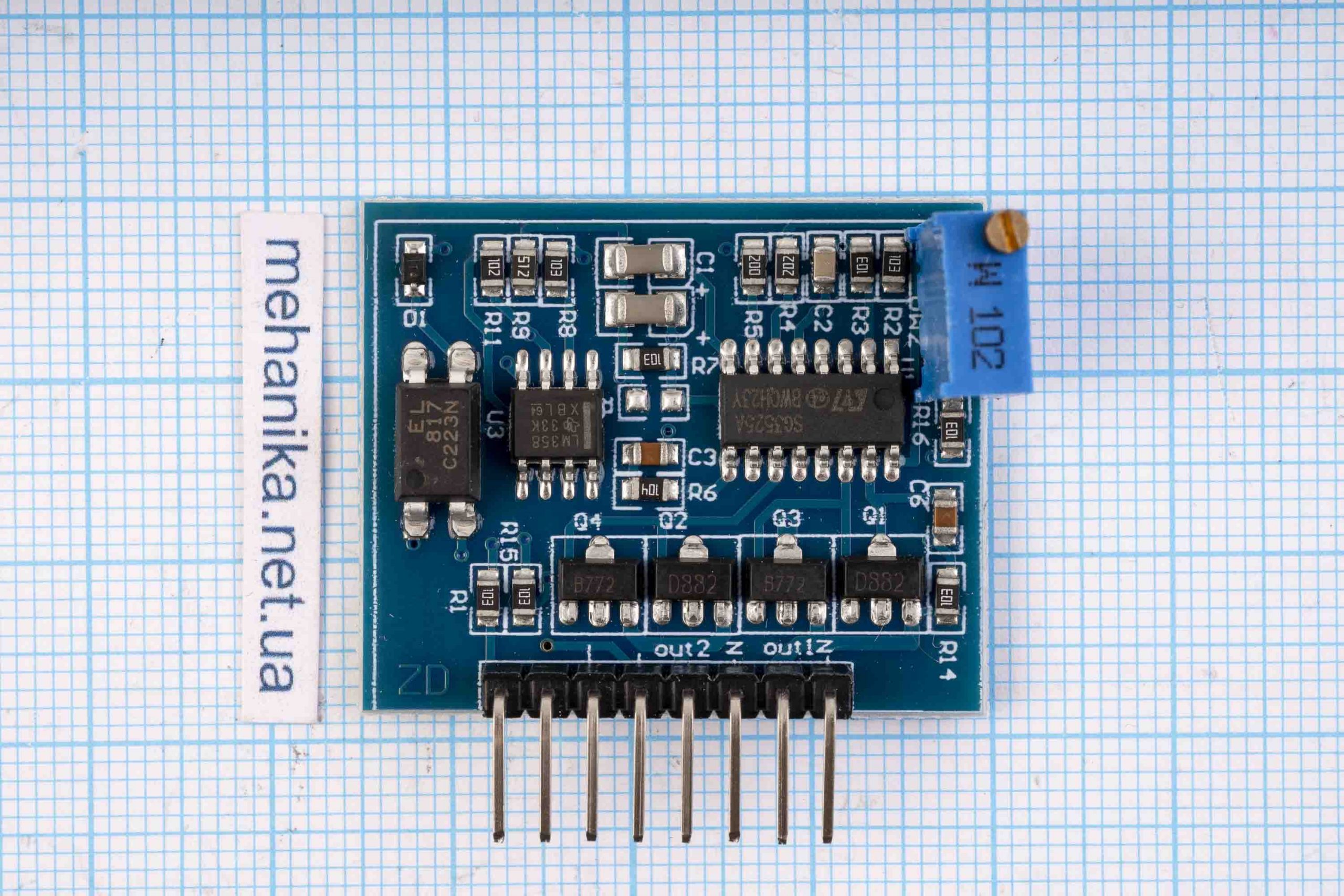

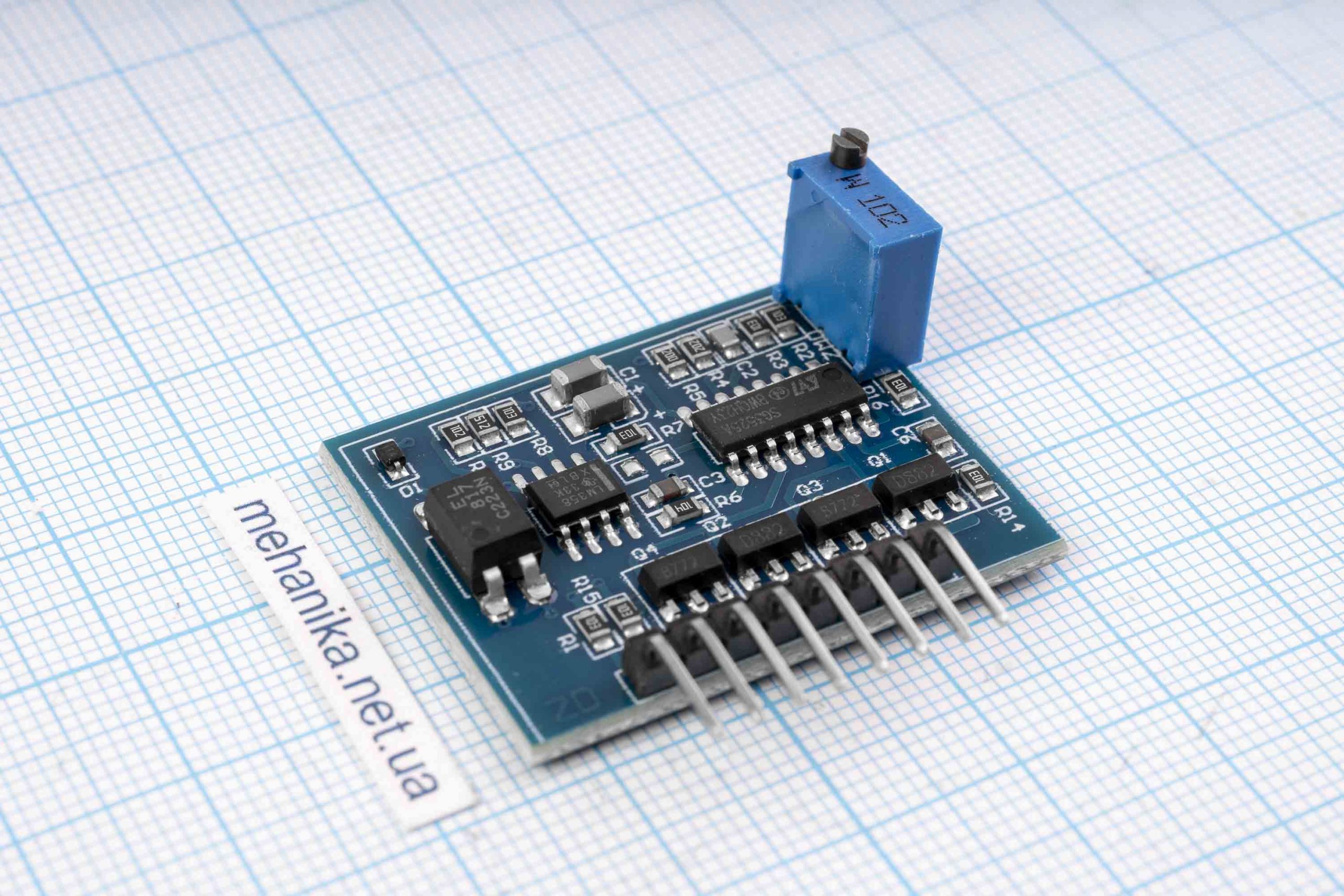

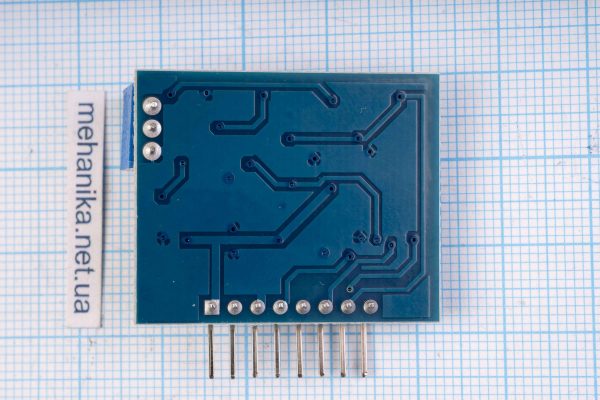

Генераторна плата для перетворювачів напруги, з драйвером керування польовими транзисторами та з модулем керування вихідною потужністю.
Генератор виконаний на мікросхемі SG3525A яка є контролером ШІМ. На платі стоїть підстроювальний резистор, яким можна регулювати частоту генерації. Регулювання провадиться в межах 20-35 khz. Драйвер керування польовими транзисторами виконаний на чотирьох біполярних транзисторах, з виходу та яких можна підключати польові транзистори безпосередньо.
Опис пінів PIN:
- Вивід 1 – живлення плати
- Вивід 2 – вихід 1
- Вивід 3 – мінус плати (земля)
- Вивід 4 – вихід 2
- Вивід 5 та 6 – вхід блокування виходу (оптрон)
- Вивід 7 – вихід блокування
- Вивід 8 – вхід мікросхеми для регулювання вихідної напруги (зворотний зв’язок)
Вхід блокування виконаний через оптрон, що зручно, якщо потрібна гальванічна розв’язка між мікросхемою та датчиком блокування, струм спрацьовування близько 5 mA. З оптрона сигнал посилюється операційним підсилювачем на LM358 рівня, необхідного для входу блокування вихідного сигналу SG3525.
Розміри: 35 мм х 29 мм х 14 мм
