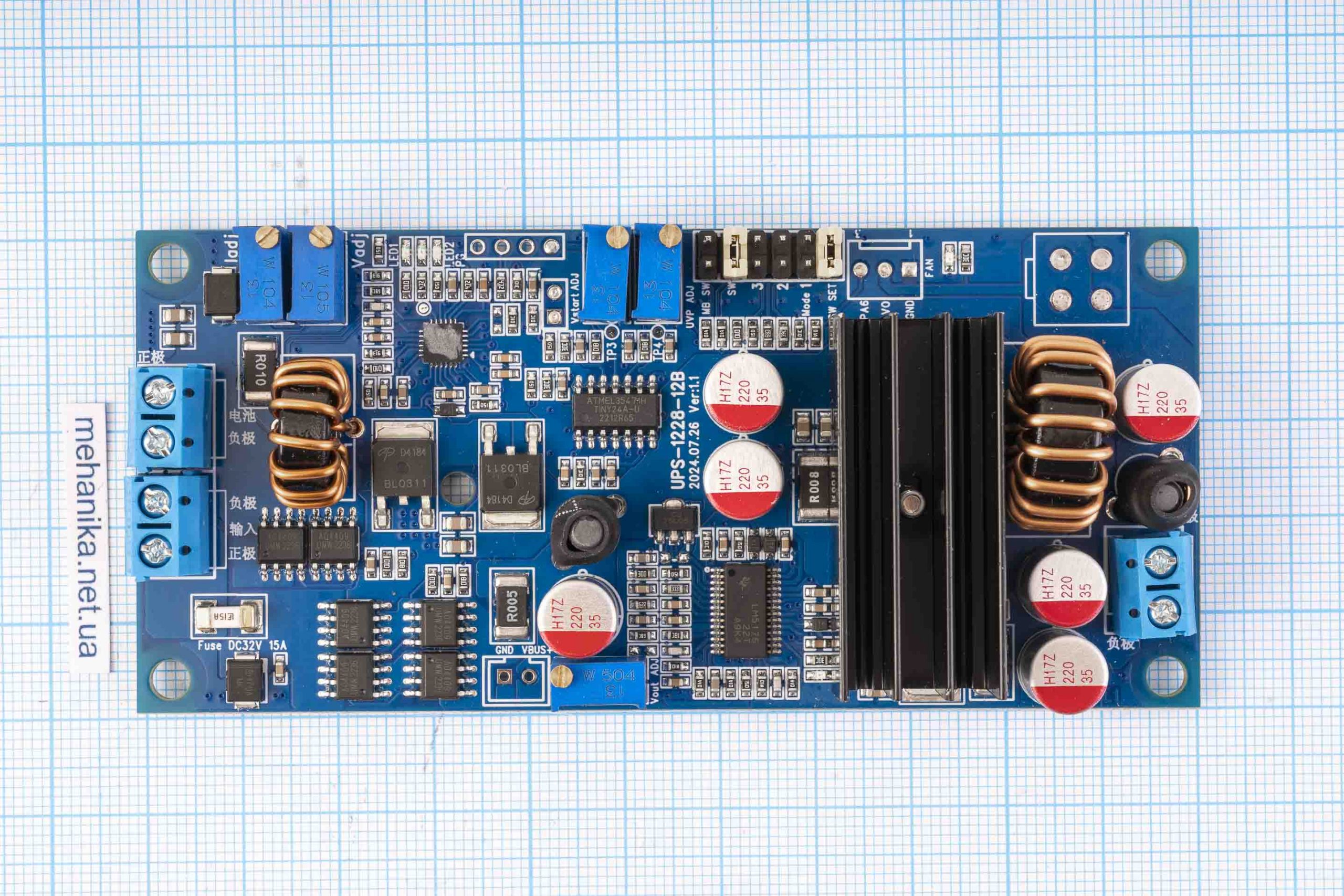

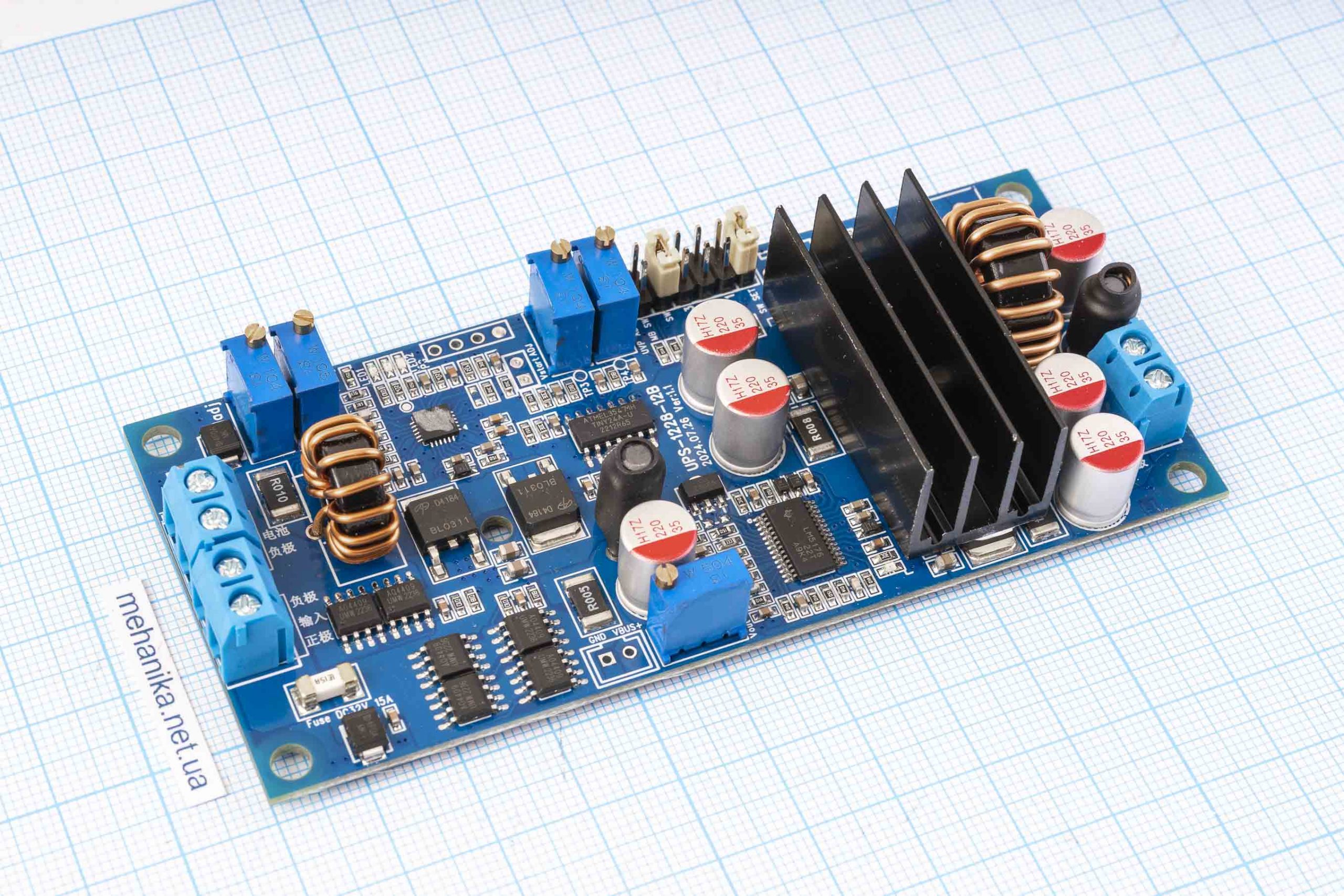

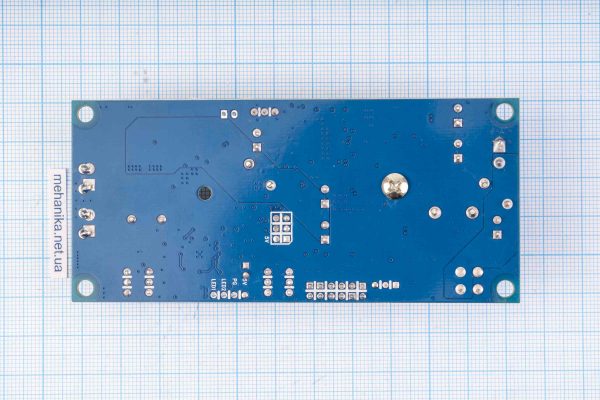

Плата UPS, автоматичний перемикач джерела живлення UPS-1228-12 (Ver 1.1), DC 10-28V/15А, з функцією управління заряджанням

ДЕТАЛЬНИЙ ОГЛЯД ПЛАТИ UPS МОЖНА ЗНАЙТИ НА ФОРУМАХ ЗА ПОШУКОВИМ ЗАПИТОМ: Плата низьковольтного універсального ДБЖ UPS-1228-12

Плата UPS, автоматичний перемикач джерела живлення UPS-1228-12, DC 10-28V/15А – це високоефективний DC модуль безперебійного живлення (UPS), розроблений для потреб додатків з резервним живленням DC. Модуль підтримує широкий діапазон вхідної напруги, свинцево-кислотні акумулятори, літій-іонні, літій-полімерні та літій-залізо-фосфатні батареї як резервні батареї, має досконалу функцію управління заряджанням, а також на борту автоматичний підвищувальний регулятор напруги. Під час перемикання між вхідним живленням та батареєю вихідна напруга стабільна, і робота навантаження не порушується.

Коли вхідне живлення активне, модуль заряджає батарею та подає живлення на пристрій після регулювання вихідної напруги. При відключенні вхідного живлення модуль автоматично перемикається на батарейне живлення, забезпечуючи стабілізовану вихідну напругу без перерви у живленні навантаження. Під час живлення від батареї, MCU на платі може моніторити напругу батареї в реальному часі, і коли напруга розрядженої батареї досягає порогового значення, живлення автоматично вимикається та переходить у режим сну з низьким споживанням енергії. Живлення можна ввімкнути тільки тоді, коли вхідне живлення відновиться або напруга батареї досягне порогового значення.

ЗВЕРНІТЬ УВАГУ! Частина зарядки цього модуля є понижуючою, вхідна напруга живлення повинна бути на 1V вище за напругу відсічення зарядки батареї для зарядки. Наприклад, якщо батарея є свинцево-кислотною з напругою 12V, а напруга зарядки становить 13.8V, тоді вхідна напруга повинна бути 14.8V-28V. Ми можемо вибрати звичайний адаптер живлення 19V або 24V як вхідне живлення.

Діапазон застосування:

• Резервне живлення для єдиного джерела живлення 12V
• Системи контролю доступу та безпеки з резервним живленням
• Резервне живлення для промислових систем керування

Особливості та характеристики продукту:

• Діапазон вхідної напруги: DC 10-28V
• Вихідна потужність: 100W (вихід 12V, 8.3A)
• Вихідна напруга:  DC 2-28V (регульована)
• Ефективність перетворення: >95%
• Вихідний струм: 8.3 А, пікове значення 10А
• Максимальний вхідний струм (ліміт запобіжника): 15А
• Струм в режимі очікування: <200 мкА
• Розміри: 110 мм  х 50 мм х 23 мм
• Захист від перевантаження по струму та короткого замикання: так
• Підтримка батарей: свинцево-кислотних, літій-іонних, літій-полімерних, літій-залізо-фосфатних
• Регульована напруга зарядки: DC 4-23V
• Регульований струм зарядки: 0.5-5A
• Струм мікрозарядки: 1/10 від струму заряджання
• 3-етапне високоефективне заряджання: струмова зарядка, постійний струм, постійна напруга, зупинка зарядки для запобігання перезаряду
• 4 світлодіодні індикатори стану, що відображають стан вхідного живлення, зарядки, розрядки та низької напруги батареї
• Моніторинг напруги батареї в реальному часі, автоматичне відключення виходу для захисту батареї
• Регульований поріг захисту від низької напруги батареї
• Регульований поріг запуску батареї

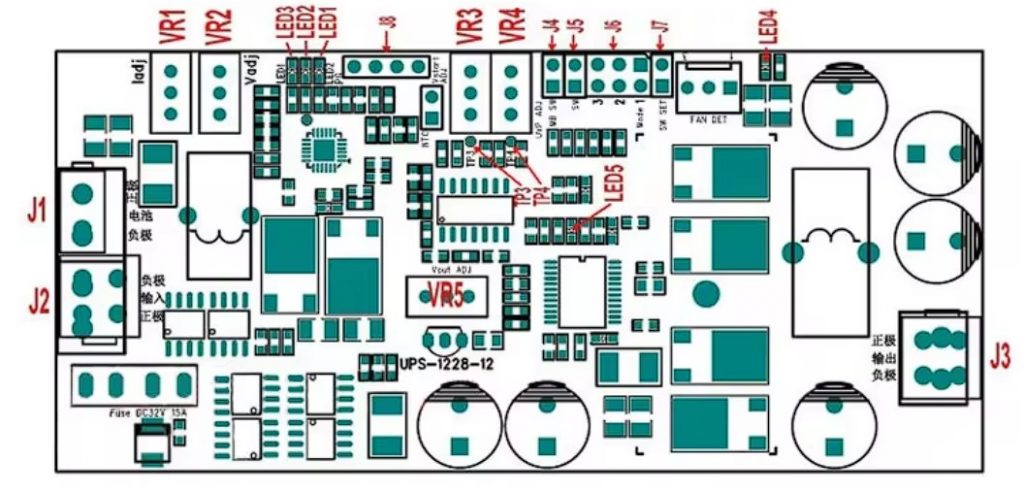

• J1: Інтерфейс батареї (позитивний і негативний полюси батареї)
• J2: Інтерфейс вхідного живлення
• J3: Інтерфейс вихідного живлення
• J4: Контроль виходу на материнську плату. Як резервне живлення для комп’ютера, модуль може керувати перемикачем материнської плати через J4 і надсилати команду на материнську плату при низькій напрузі батареї.
• J5, J7:
  • Відкритий контур J7: замикання J5 для запуску живлення, відключення живлення. Кожен раз при подачі живлення потрібно знову замкнути J5 перед ввімкненням живлення.
  • Короткий замикання J7: замикання J5 для запуску живлення, відключення живлення. Живлення автоматично запускається, якщо J5 замкнуто. J7 за замовчуванням відкритий.
  • Користувач може вибрати відповідний режим запуску відповідно до практичних вимог.
• J6: Налаштування затримки перемикача (цей перемикач використовується тільки для застосувань на материнській платі комп’ютера, в інших випадках не налаштовується.
• Зовнішній термінал J8: Потрібно підключити зовнішній світлодіодний індикатор для гнізда LED1-LED3.
• VR1: Потенціометр регулювання струму зарядки
• VR2: Потенціометр регулювання напруги зарядки
• VR3: Потенціометр регулювання порогової напруги батареї
• VR4: Потенціометр регулювання порогу захисту від низької напруги батареї
• VR5: Потенціометр регулювання вихідної напруги
• LED1: Індикатор вхідного живлення, синій. Коли вхідне живлення в нормі
• LED2: Після завершення зарядки, червоний індикатор, зарядка триває
• LED3: Відповідає за індикацію заряду, зелений, після завершення зарядки вимикається. Коли батарея розряджається, а напруга падає нижче порогового значення VSTART, лампа блимає. Коли напруга батареї нижче напруги низької напруги VUVP, живлення не може бути запущено, лампа блимає двічі, вказуючи на низький заряд батареї
• LED4: Індикатор вихідної напруги, червоний. Коли вихідна напруга активна, індикатор світиться, при відключенні виходу індикатор вимикається

Інструкції:

Перш ніж використовувати цей модуль, уважно ознайомтеся з інструкціями, щоб уникнути непотрібних втрат. Неправильне встановлення напруги зарядки, струму зарядки або вихідної напруги може пошкодити модуль, батарею або навіть навантаження. Перш ніж підключати модуль, перевірте полярність батареї та живлення. Неправильне підключення або заземлення можуть пошкодити модуль або батарею.

1. Підключення вхідного живлення:
   • Вхідна напруга живлення повинна бути на 1V вище за напругу відсічення зарядки батареї для зарядки. Наприклад, для 12V свинцево-кислотної батареї з напругою зарядки 13.8V вхідна напруга повинна бути не менше 14.8V, підходять 16V, 19V або 24V джерела живлення.
2. Регулювання напруги зарядки:
   • Спочатку не підключайте батарею, використовуйте мультиметр для моніторингу напруги на клемах батареї, регулюйте потенціометр VR2 на платі, щоб встановити потрібну напругу зарядки для вашої батареї. Поворот за годинниковою стрілкою зменшує напругу зарядки, проти годинникової стрілки – збільшує.
   • Під час регулювання напруги зарядки напруга буде постійно змінюватися, оскільки зарядний пристрій автоматично перевіряє батарею. Встановіть найвищу напругу на відповідне значення. Не підключайте модуль або батарею під час регулювання, інакше це може пошкодити модуль.
