Опис

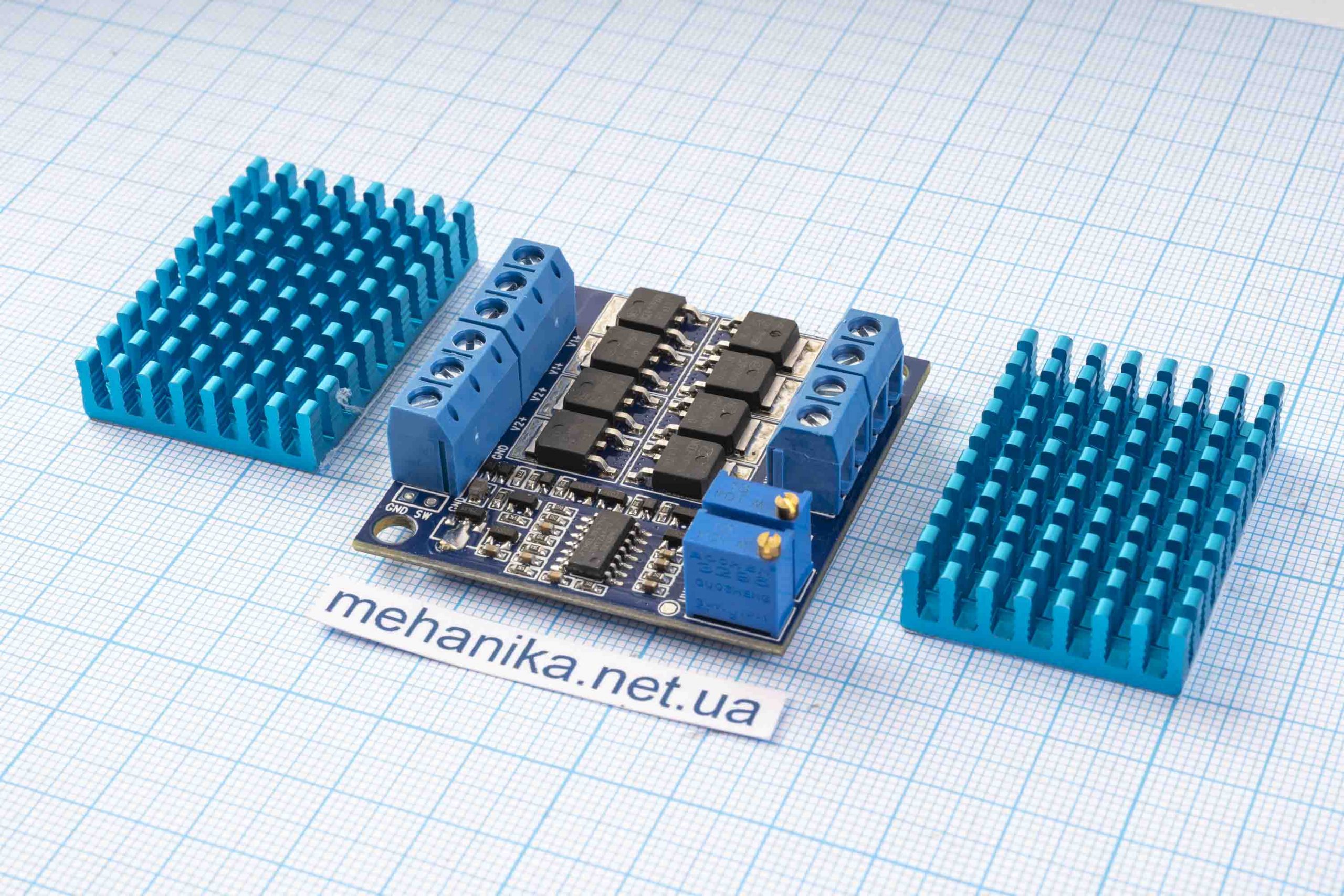

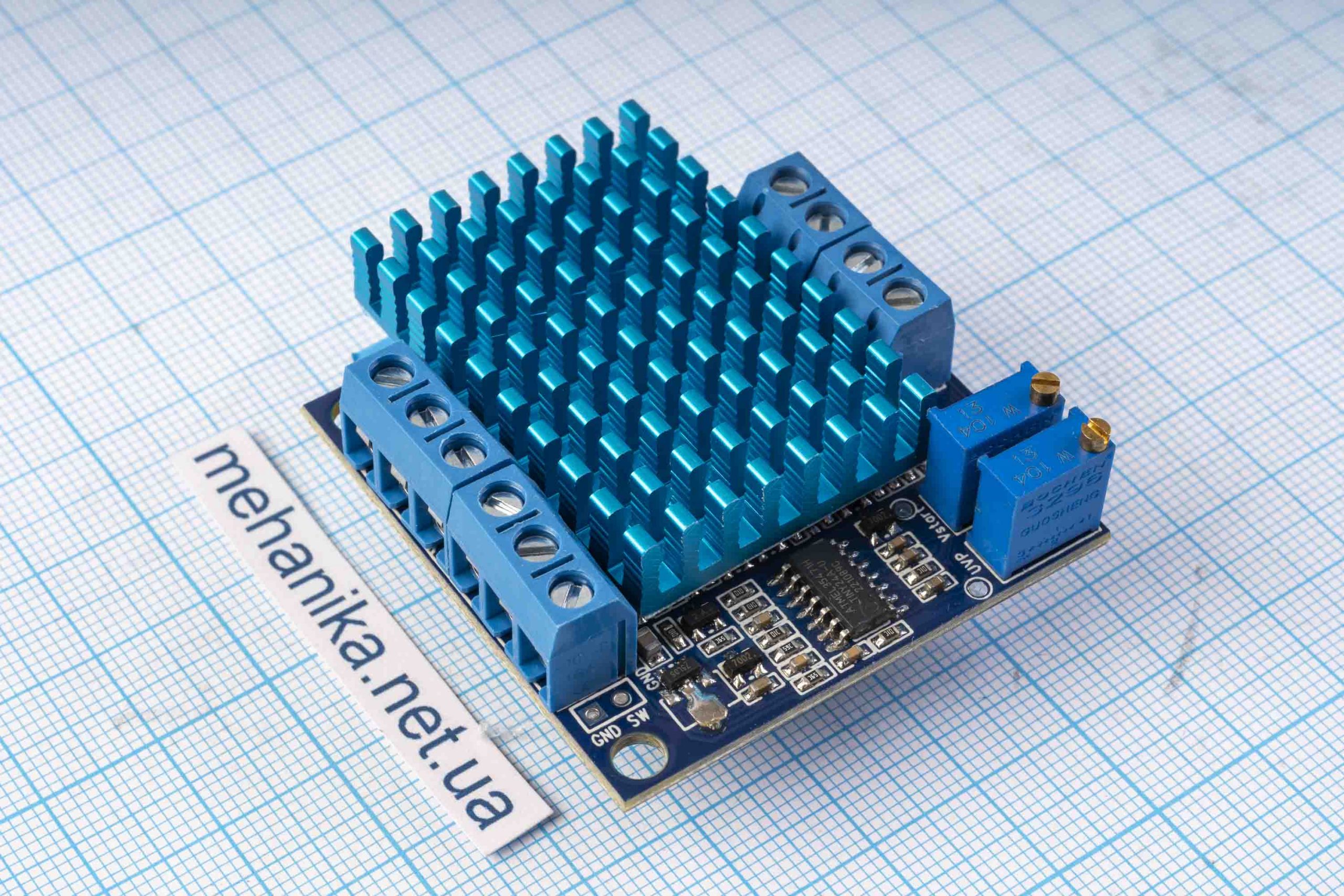

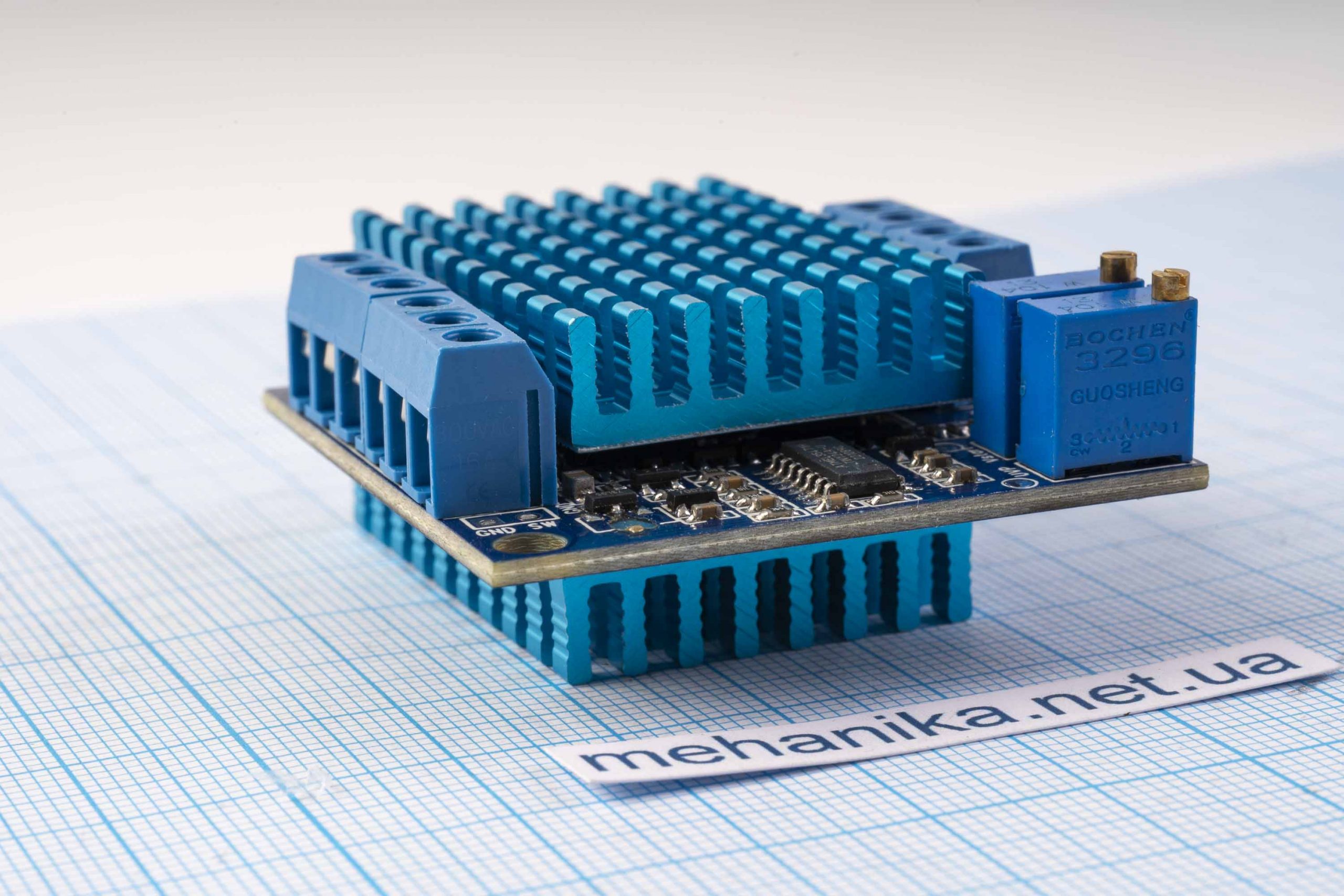

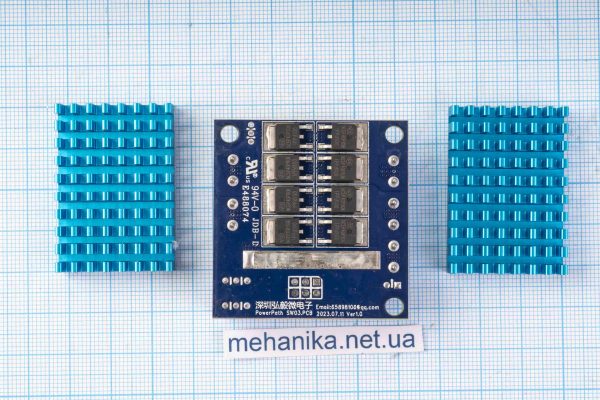

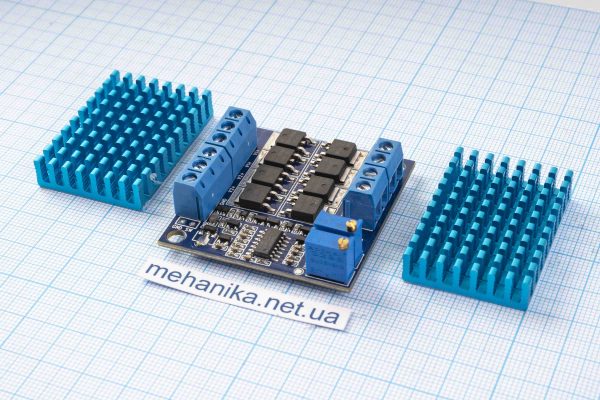

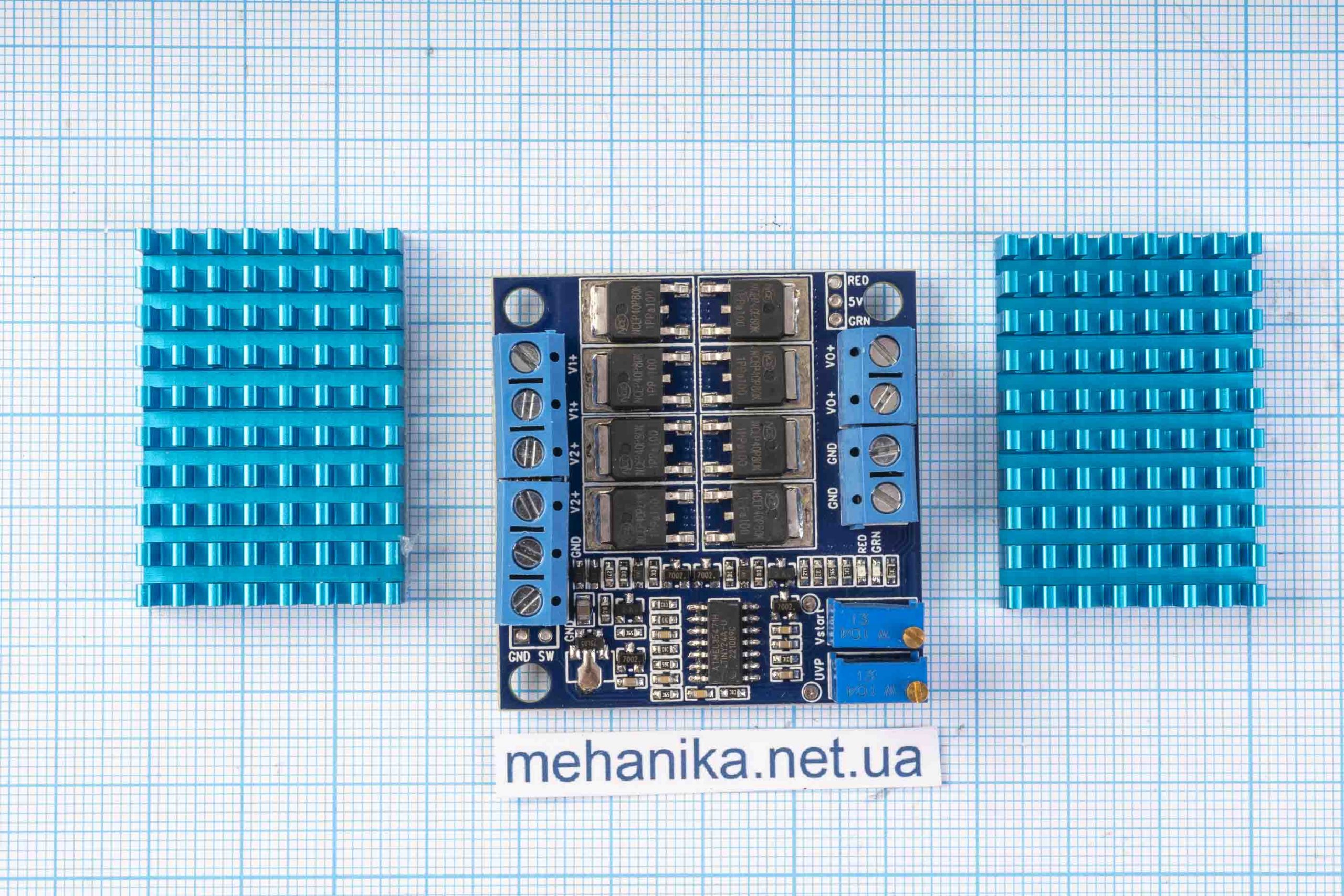

Плата UPS, автоматичний перемикач джерела живлення PowerPath SW03 – це двоканальний інтелектуальний модуль перемикання, який забезпечує інтелектуальне перемикання між основним та резервним джерелами живлення.
Коли основне джерело живлення вимикається або має низьку напругу, модуль автоматично переключається на резервне джерело. Коли напруга основного джерела повертається до нормального рівня, модуль автоматично повертається до основного джерела. Модуль використовує MOSFET-транзистори з низьким опором переходу, які мають надзвичайно низькі втрати на провідність.
Час перемикання модуля становить приблизно 0.1 мс. Додайте електролітичний конденсатор на 470 мкФ на виході для забезпечення безперервного перемикання, і вихідна напруга не буде перериватися. Однак можливі незначні коливання напруги з амплітудою близько 2V. Більшість електричних пристроїв мають вхідні конденсатори певної ємності, що можна визначити на основі фактичного використання.
Цей модуль може бути використаний у системах з подвійним джерелом живлення, безперервного живлення (UPS) тощо.
Характеристики та особливості:
- Робочий діапазон напруги: DC 6-36V
- Максимальний вихідний струм: 40А max
- Споживана потужність модуля приблизно 6 mA
- Використання ультранизького споживання 8-бітного мікроконтролера для швидкого і точного перемикання
- Високопотужний MOS-транзистор з низькими втратами
- Два індикатори живлення на платі для реального відображення стану живлення
- Час перемикання близько 0.1 мс
- Вбудований точний багатоточковий потенціометр для регулювання напруги перемикання і відновлення основного джерела живлення, що зручно для різних напруг
- Напруга основного джерела живлення може бути вищою або нижчою за напругу резервного джерела
- Модуль не має функції зарядки, і основне джерело живлення не може заряджати резервне джерело
- Метод підключення: клеми для дротів
- Розмір без радіаторів: 47 мм х 46 мм х 14 мм
- Розмір без радіаторів: 46 мм х 32 мм х 23 мм
- Робоча температура: -40℃ …+105℃
Застосування:
- Паралельне резервування декількох джерел живлення (N+1)
- Паралельний вихід від кількох батарей
- Системи безперервного живлення (UPS)

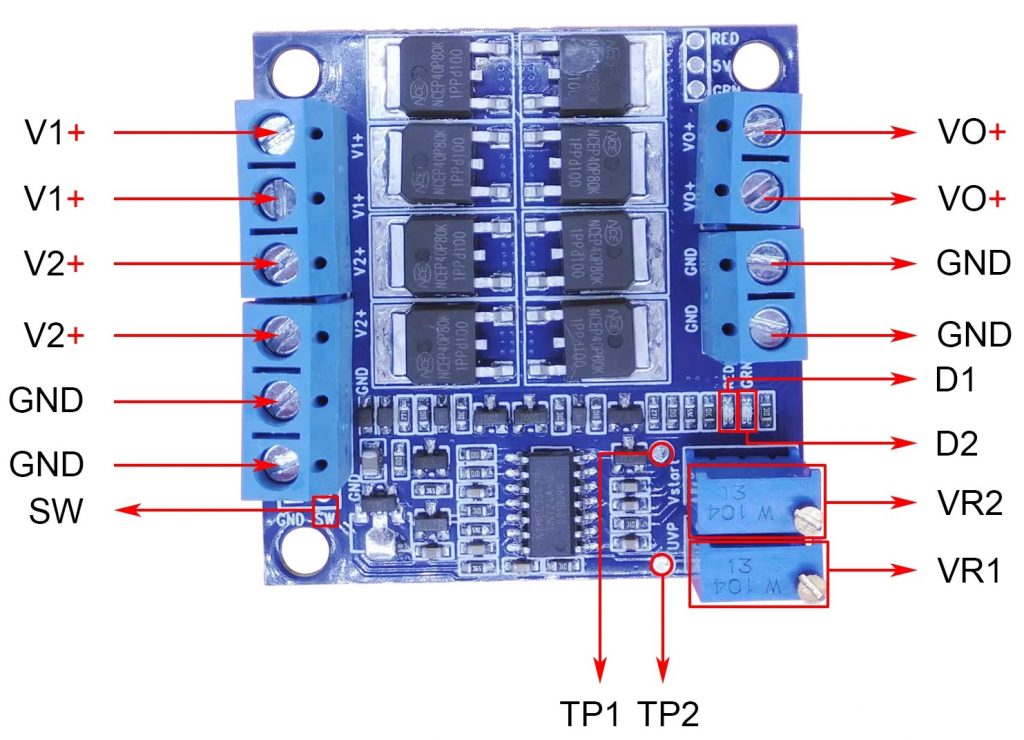

Опис пінів:
- V1+: Позитивний полюс основного джерела живлення
- V2+: Позитивний полюс резервного джерела живлення
- GND (Лівий): Негативний полюс основного/резервного джерела живлення (земля)
- GND (Правий): Негативний полюс основного/резервного виходу (земля)
- VO+: Негативний вихід (земля)
- SW: Перемикач виходу живлення, який можна контролювати за допомогою зовнішнього перемикача для вмикання і вимикання
Індикатори:
- D1: Червоний світлодіод, який світиться, коли основне джерело живлення V1 увімкнено, і гасне, коли резервне джерело живлення V2 увімкнено.
- D2: Зелений світлодіод, який світиться, коли резервне джерело живлення V2 увімкнено, і гасне, коли основне джерело живлення V1 увімкнено.
Потенціометри:
- VR1: Потенціометр регулювання напруги перемикання основного джерела живлення. Коли напруга основного джерела живлення нижча за значення, встановлене на VR1, основне джерело живлення буде відключене і перемикатися на резервне джерело живлення.
- Напруга перемикання основного джерела живлення VUVP в 5 разів більше напруги на контрольній точці TP1, що розраховується за формулою: VUVP = VTP1 × 5 (V). Наприклад, якщо потенціометр VR1 налаштовано так, що напруга на TP1 дорівнює 2 V, напруга перемикання VUVP = 2 × 5 = 10V Коли напруга основного джерела живлення V1 нижча за 10V, воно буде відключене і перемикатися на резервне джерело. Напруга перемикання за замовчуванням становить 10V
- VR2: Потенціометр регулювання напруги відновлення основного джерела живлення VSTART. Коли напруга основного джерела живлення вища за значення, встановлене на VR2, резервне джерело живлення буде відключене і повернеться до основного джерела
- Напруга відновлення основного джерела живлення VSTART в 5 разів більше напруги на контрольній точці TP2, що розраховується за формулою: VSTART = VTP2 × 5(V). Наприклад, якщо потенціометр VR2 налаштовано так, що напруга на TP2 дорівнює 2.2V, напруга відновлення VSTART = 2.2 × 5 = 11V. Коли напруга основного джерела живлення перевищує 11 V, воно повернеться до основного джерела і резервне джерело буде відключене. Напруга відновлення за замовчуванням становить 11V
- SW: Перемикач виходу живлення, який можна підключити зовнішньо для керування закриттям і відкриттям виходу
- Розімкнутий: Відкрити вихід
- Замкнутий: Закрити вихід
Виміряне падіння напруги (напруга вимірюється на рівні 16 В):
- При вихідному струмі 10А падіння напруги 32 mV і споживана потужність 0.32W
- При вихідному струмі 15А падіння напруги 50 mV і споживана потужність 0.75W
- При вихідному струмі 20А падіння напруги 70 mV і споживана потужність 1.4W
- При вихідному струмі 30А падіння напруги 100 mV і споживана потужність 3W
Запобіжні заходи:
- Необхідно забезпечити, щоб напруга відновлення була вищою за напругу перемикання, інакше можуть виникнути непередбачувані явища, такі як аномальне перемикання.
- Після перемикання на резервне джерело живлення, основне джерело живлення повинно повернутися до нормального стану протягом більше 3 секунд перед перемиканням назад на основне джерело.
- Контрольні точки TP1 і TP2 розташовані біля потенціометра і є напругою відносно землі. Основне джерело живлення, резервне джерело живлення та вихід мають спільну землю.
