Опис

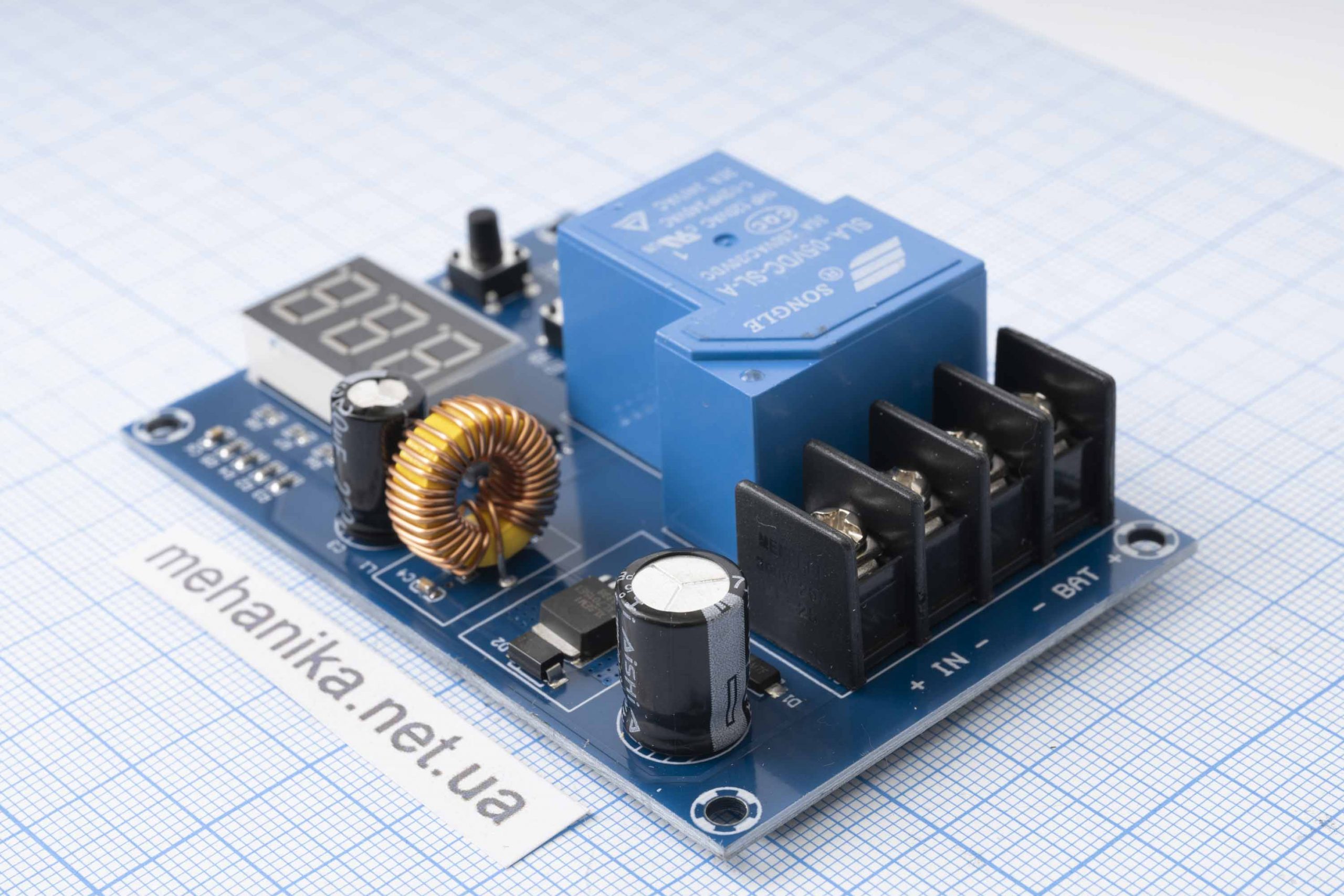

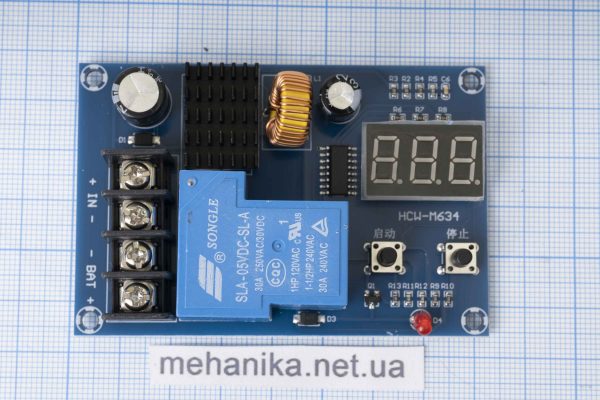

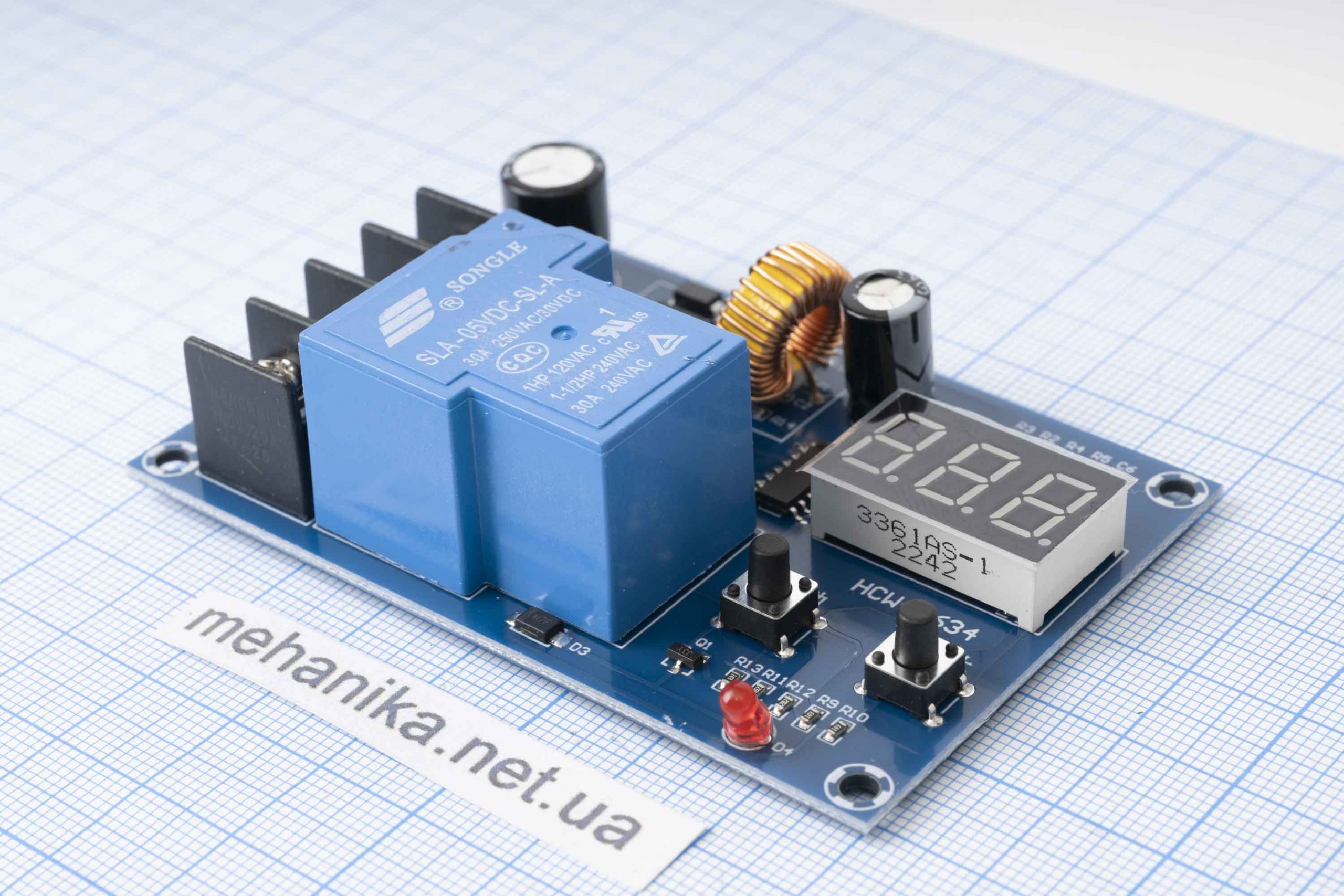

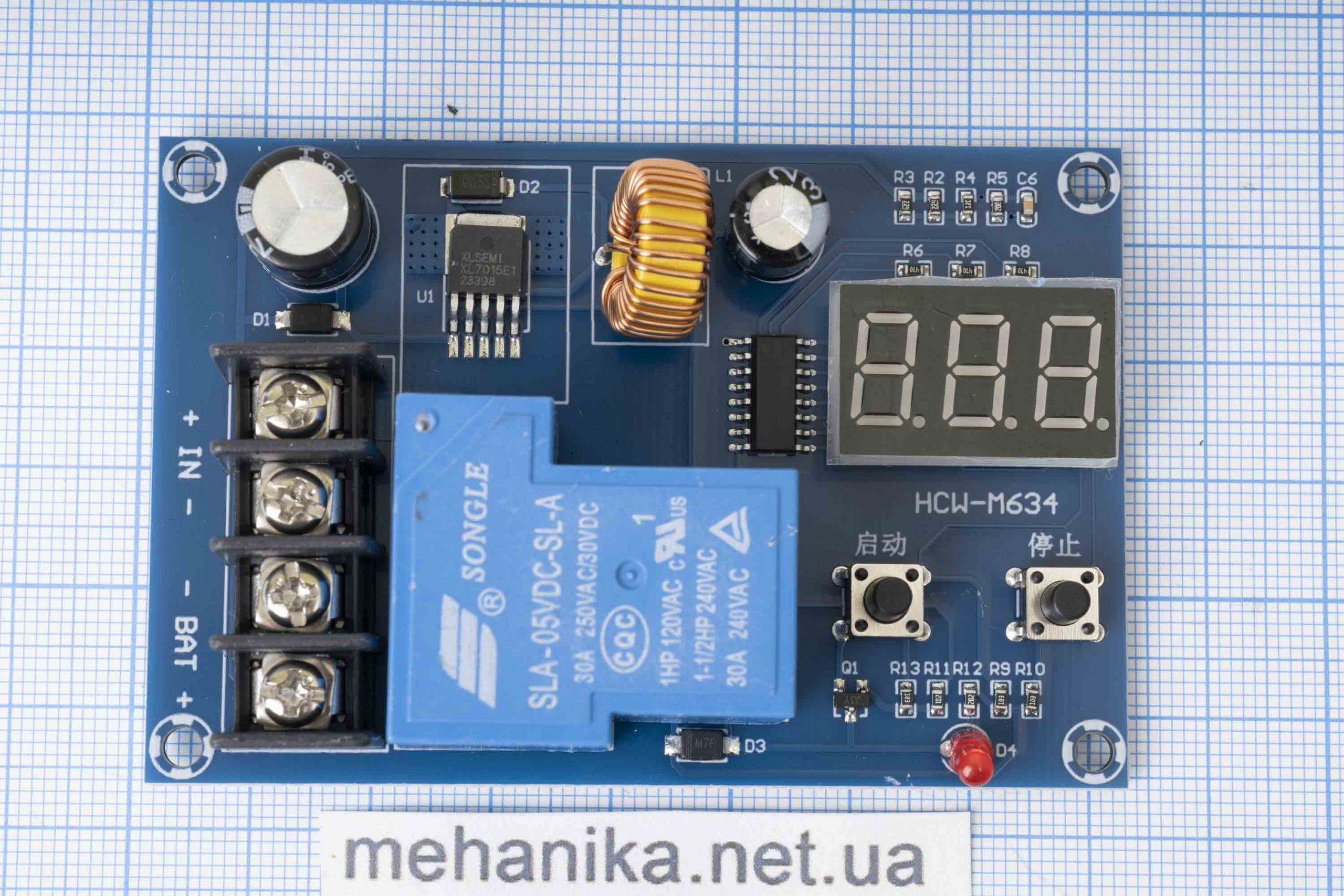

Модуль XH-M604 для керування зарядом акумуляторних батарей з діапазоном напруги 6-60V та максимальним струмом до 30А.
Може використовуватися для сонячних елементів, свинцево-кислотних батарей, нікель-кадмієвих батарей, нікель-металогідридних батарей, а також з автомобільними акумуляторами.

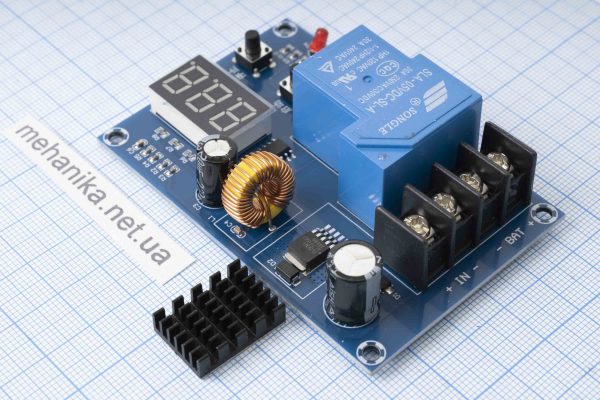

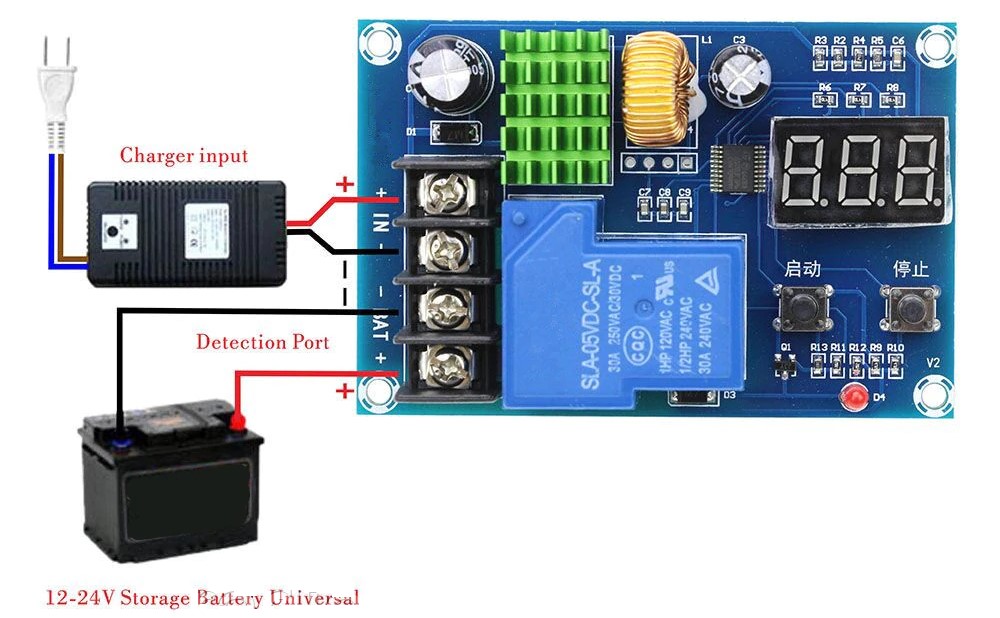

Пристрій можна використовувати як простий контролер заряду акумулятора по напрузі (робота в буферному режимі). На вхід подається джерело постійного струму (сонячна батарея, блок живлення, зарядний пристрій), а вихід підключається акумулятор. За допомогою кнопок виставляється напруга, при якій заряд припиняється (максимальна напруга) і напруга початку заряду (мінімальна напруга). При зарядних струмах вище 20А потрібне додаткове охолодження модуля.
Увага! Живлення модуля здійснюється від акумулятора, що заряджається. Модуль контролю заряду не вміє обмежувати струм зарядки.
Технічні характеристики:
Вхідна напруга: DC 6-60V (max 80V)
Струм зарядки: до 30А (max, короткочасно, при ≥ 20А потрібне додаткове охолодження модуля)
Крок встановлення вольтметра: 0.1V
Граничні налаштування спрацьовування реле: 0.1-120V
Контроль заряду: за максимальною напругою
Розміри: 81 мм х 54 мм х 18 мм
