Опис

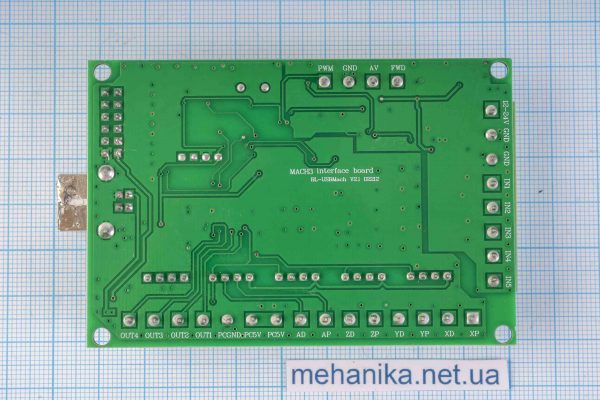

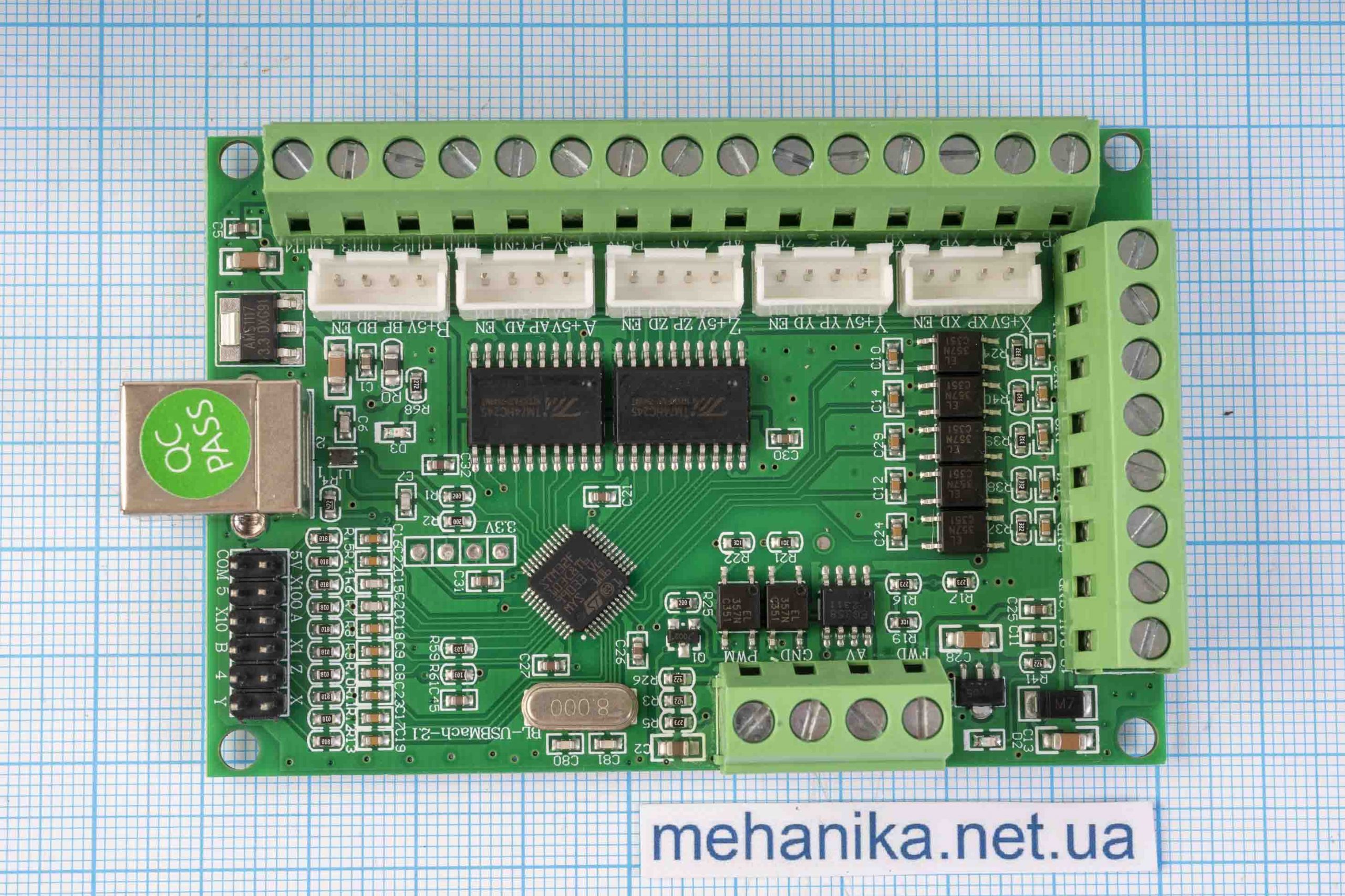

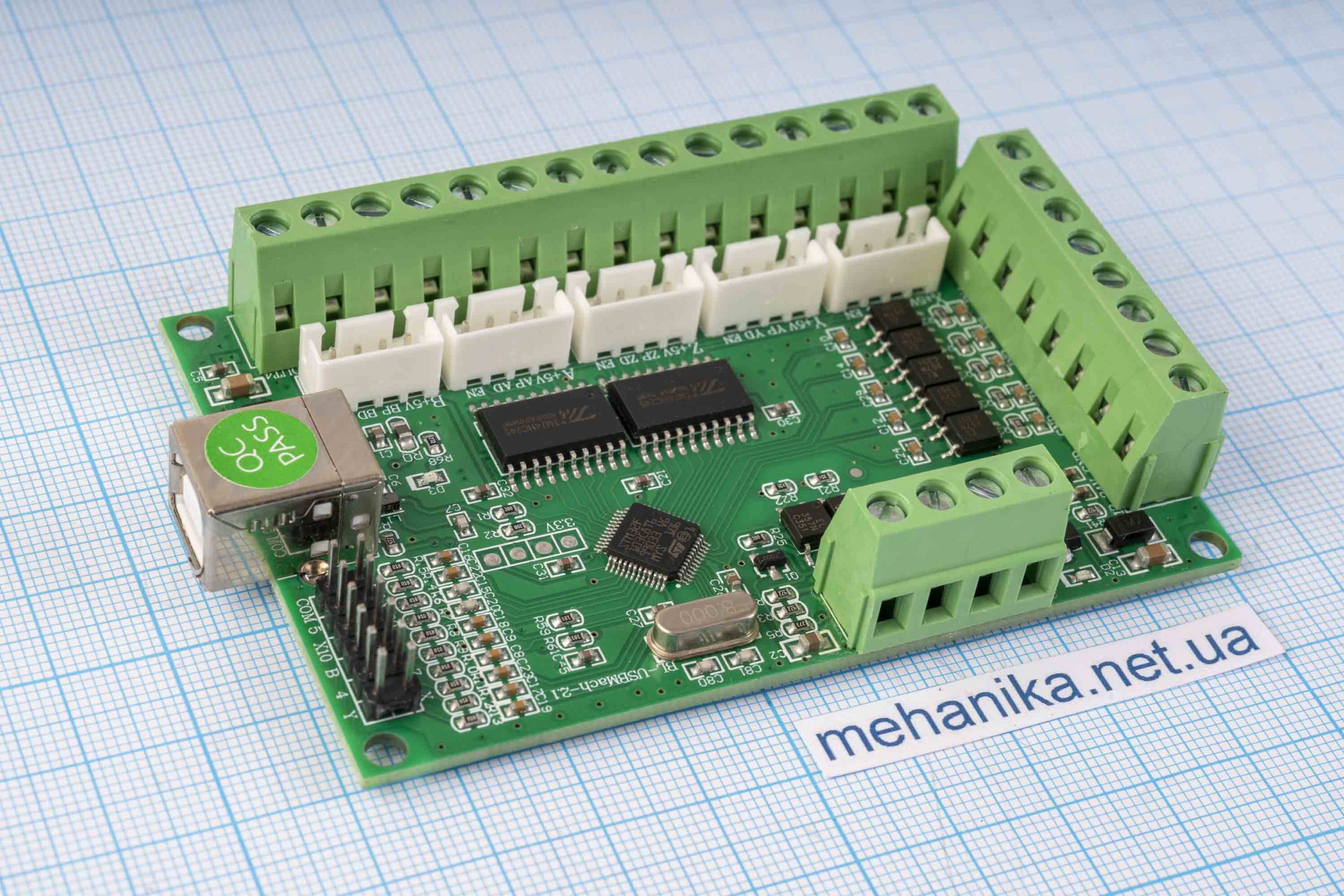

Плата управління ЧПУ Bl-USBmach v2.1 D2212
Плата управління на 5 осей MACH3 для керування верстатом із ЧПУ. Інтерфейсна плата MACH3 дозволяє підключити до п’яти драйверів керування кроковими або серводвигунами до ПК, оснащеного портом USB. Вона розподіляє сигнали від висновків USB на гвинтові клеми, таким чином, полегшуючи підключення драйверів.
Особливості:
- Керування до 5 осей (крокових двигунів) одночасно
- Діапазон вхідної напруги від 12V до 24V
- Підтримка всіх версій MACH3, включаючи найновіші версії
- Підтримує Windows XP, Win7, Win8, Win10, підтримка 64-бітної системи, лептопи, планшети і т.д.
- Всі вхідні сигнали для підключення кнопки аварійної зупинки (Emergensy Stop або E-Stop), кінцевих датчиків, нульових датчиків оптоізольовані. На входи можна підключати як механічні, типу “мікрики”, так і індуктивні датчики
- Всі аналогові виходи 0V-10V оптоізольовані та через них можна підключати аналоговий вхід інвертера 0V-10V для керування швидкістю шпинделя
- ШІМ вихід (5V) для керування шпинделем через ШІМ вхід
- 4 вихідні порти (5V) для підключення оптоізольованого релейного модуля, водяного охолодження, генератора туману і т.д.
- Максимальна частота 100кГц на кожну вісь зі схемами підключення як із загальним мінусом, так і із загальним плюсом та вхідним рівнем сигналів 5В для підключення драйверів крокових двигунів та серводвигунів з оптоізольованими входами (STEP (крок) + DIR (напрямок))
- Розмір 90 мм x 60 мм
Застосування:
- Підходить для широкого кола мікрокрокових драйверів на ринку, таких як M542, M542H, MA860H, 2MA2278, 2M542, 2M860 і т.д.
- Використовується в широкому колі машин з ЧПУ, що використовуються для координатного розкрою, маркування, лазерного різання, гравіювання, систем автоматизованого збирання і т.д.
- Цей контролер є лише інтерфейсною платою, не містить драйверів крокових двигунів. Використання можливе лише із зовнішніми мікрокроковими драйверами крокових двигунів (наприклад MA860H тощо).

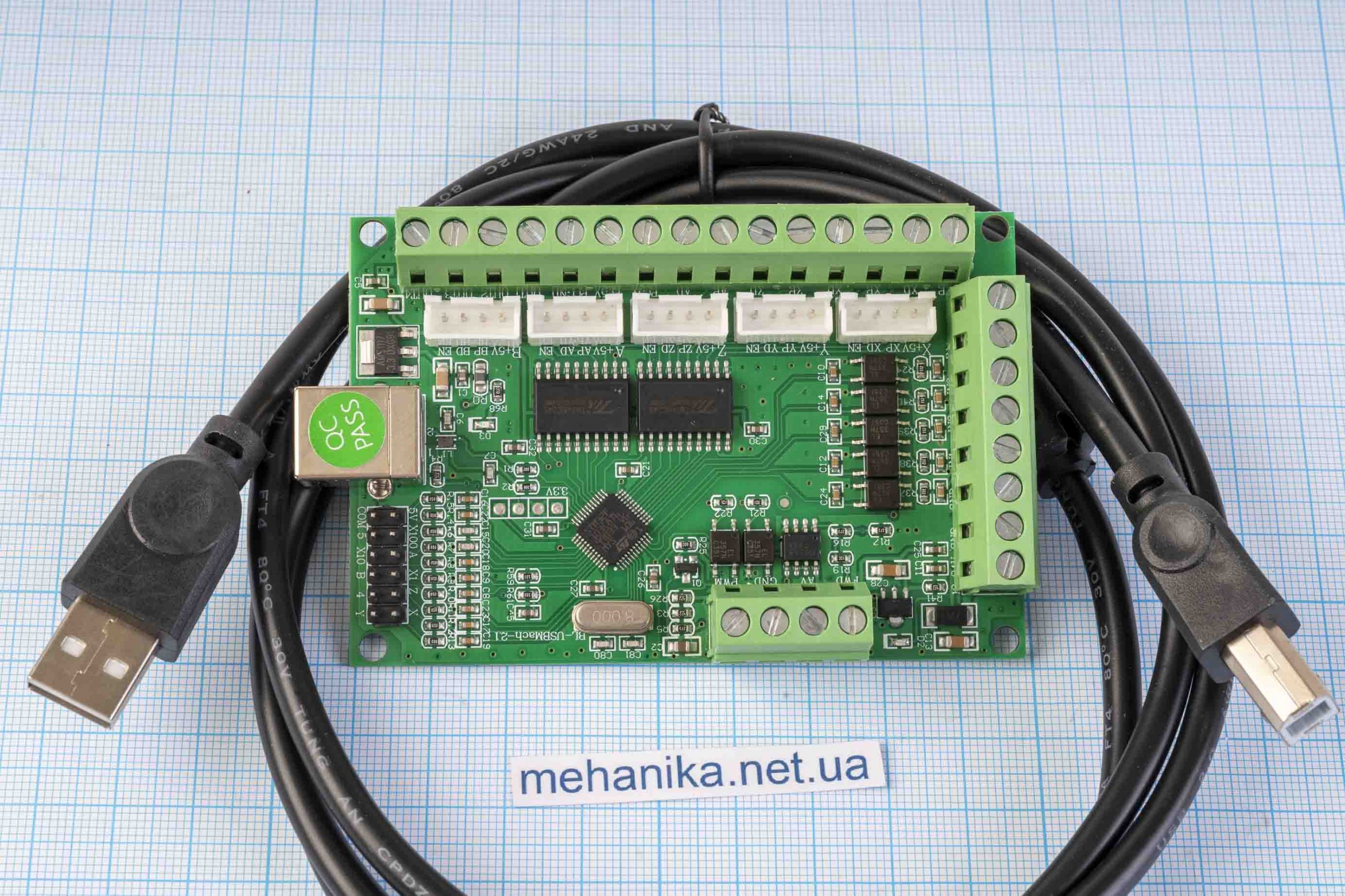

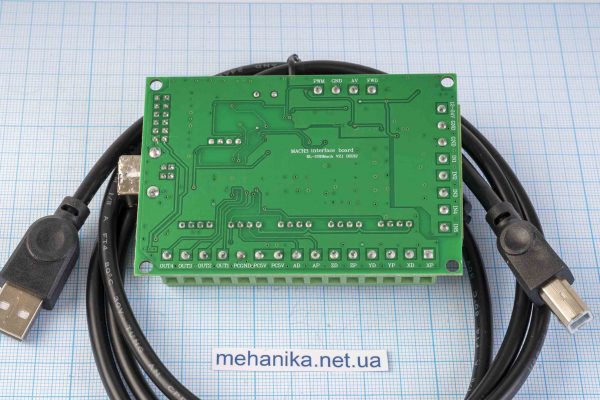

Комплектація:
- 1 х 5-осьовий контролер USB MACH3
- 1 x USB кабель 150 см
