Опис

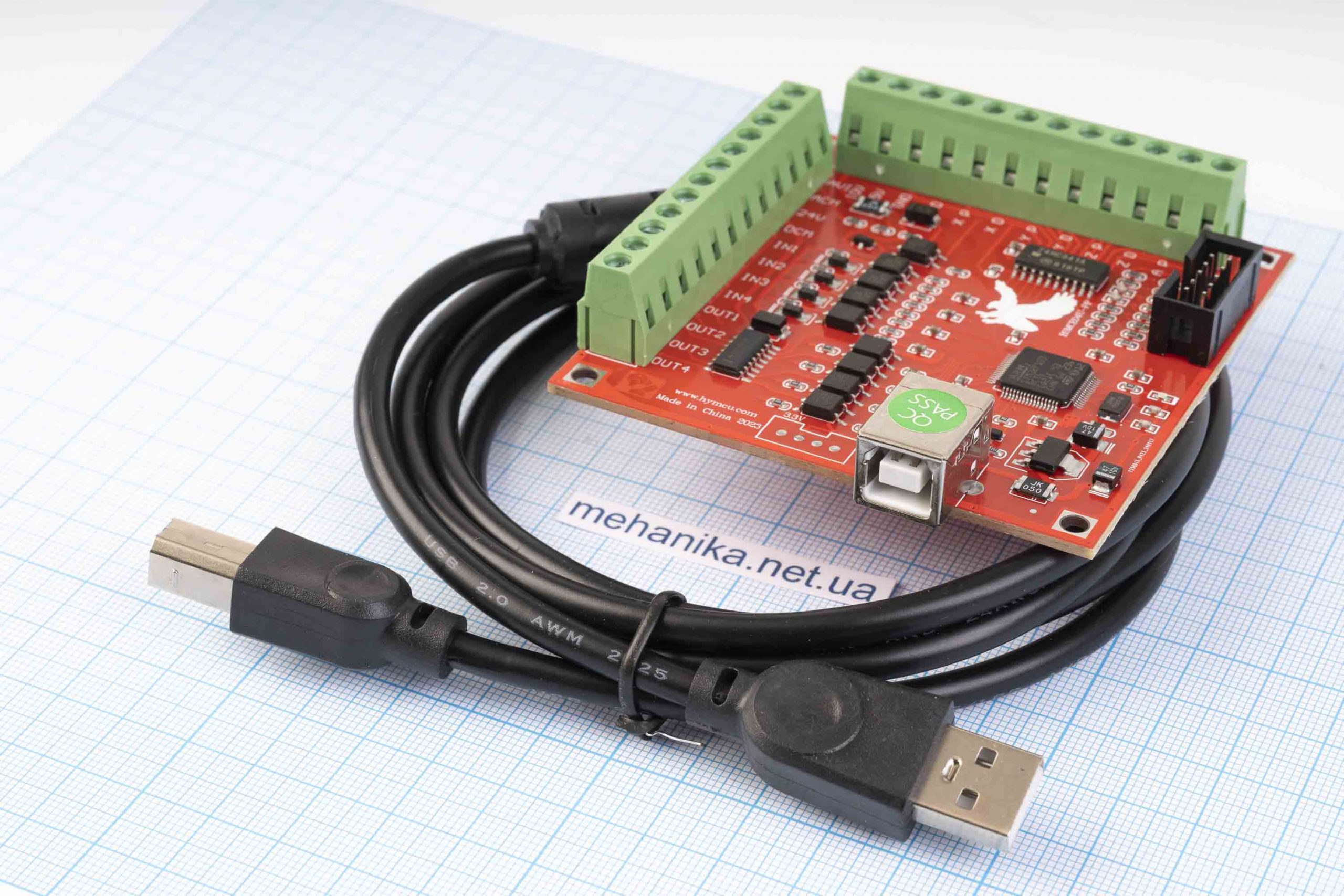

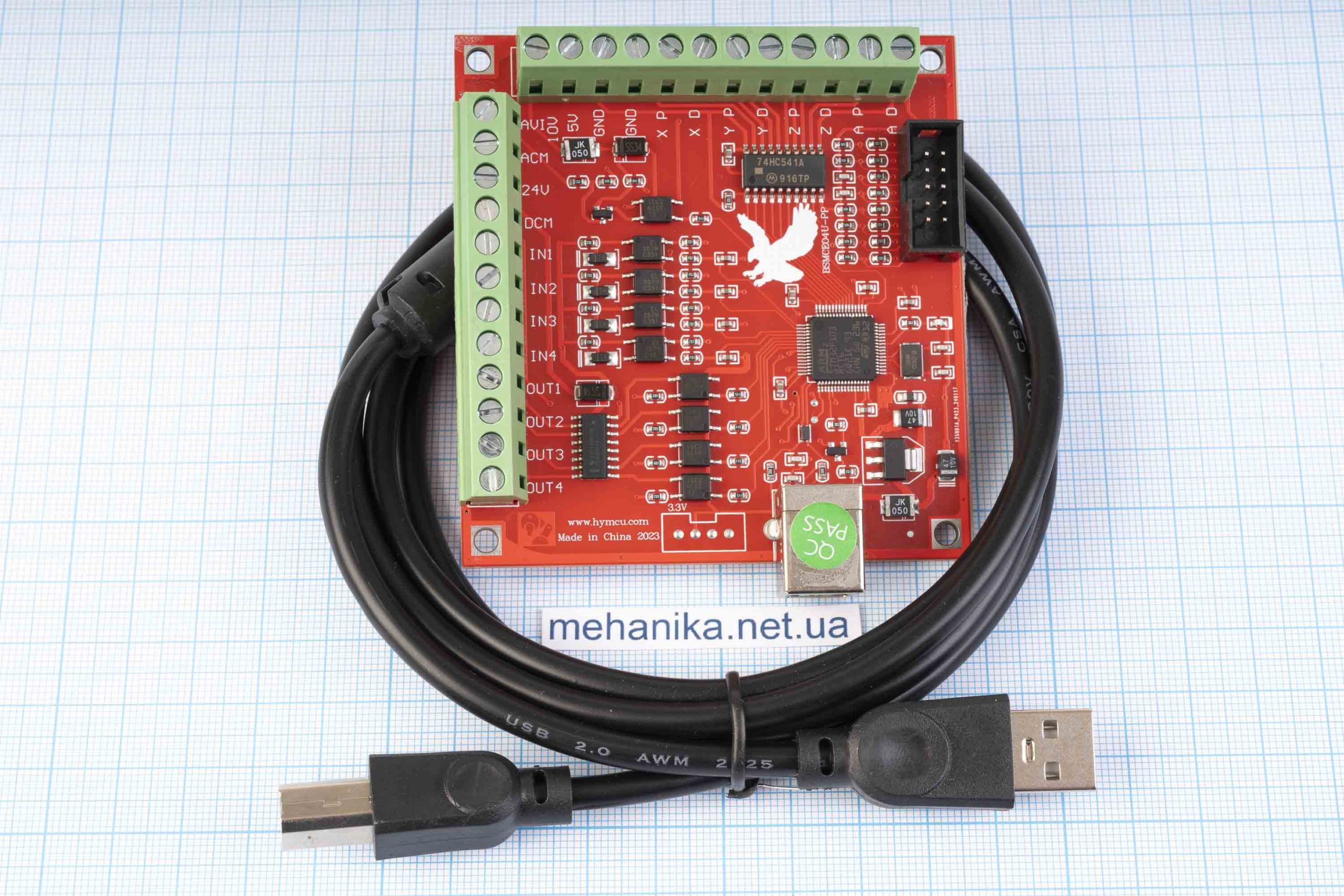

Інтерфейсна плата на 4 осі з портом USB BSMCE04U-PP для верстата з ЧПУ, промислова комутаційна плата управління кроковими та сервоприводами під програмне забезпечення Mach3.

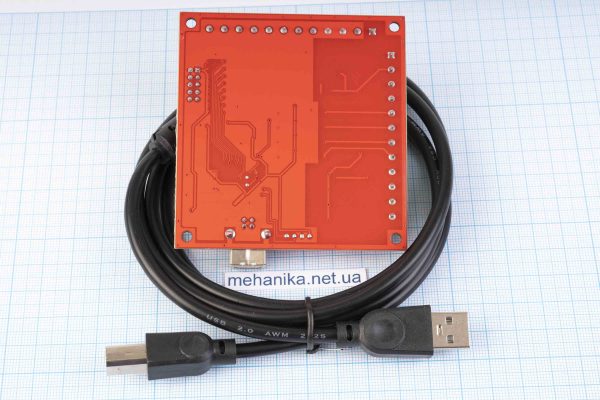

В комплекті з платою кабель USB довжиною 150 см.
Модель BSMCE04U-PP являє собою комутаційну плату з портом USB, яка застосовується для управління 4 кроковими або сервоприводами в системах автоматизації за допомогою програмного забезпечення Mach3. Через технологію ШІМ плата також здатна контролювати частоту обертання шпинделя, а через зовнішнє реле – запуск/зупинку його роботи.
Дана модель має 4 контакти для підключення вхідних цифрових сигналів (кінцеві вимикачі, датчик висоти інструменту, кнопка аварійної зупинки тощо) і роз’єм для пульта ручного генерування імпульсів (MPG). Також присутні 4 виходи ізольованих оптопарою.
Максимальна частота вихідного сигналу становить 100 кГц. Це дозволяє мінімізувати кількість помилок та забезпечити високу точність роботи.
Вхідна напруга становить DC 12V або 24V. На платі є індикатор стану роботи.
Особливості:
- 4 осі управління
- Інтерфейс USB, що дозволяє під’єднати контролер до ПК або ноутбука
- 4 цифрові входи
- 4 цифрових опто-ізольованих виходи
- Підтримка кінцевих вимикачів, датчика висоти інструменту, кнопки аварійної зупинки, реле та ручного генератора імпульсів (MPG)
- Управління шпинделем через реле та технологію ШІМ
Зверніть увагу! Контролер призначений для використання тільки в поєднанні з драйвером двигуна, його не можна використовувати для безпосереднього керування двигуном!
Технічні характеристики:
- Модель: BSMCE04U-PP
- Кількість осей управління: 4
- Напруга живлення: DC 12V або 24V
- Максимальна частота вихідного сигналу: 100 кГц
- Тип відповідного приводу: кроковий або сервопривід
- Кількість цифрових входів: 4
- Кількість цифрових опто-ізольованих виходів: 4
- Підтримка кінцевих вимикачів: так
- Тип виходу відповідного кінцевого вимикача: NPN
- Підтримка датчика початкового положення: так
- Підтримка датчика висоти інструменту: так
- Підтримка кнопки аварійної зупинки: так
- Підтримка ручного генератора імпульсів (MPG): так
- Управління шпинделем: так
- Канал 0-10 В для управління швидкістю шпинделя: так
- Інтерфейс підключення: USB Type-B
- Підтримка операційних систем: Windows XP, 7 (версій х32 та х64)
- Сумісне програмне забезпечення: Mach3
- Габаритні розміри: 87.5 мм х 77.5 мм х 18 мм
- Вага: 54 г
