Опис
Плата розробника Waveshare Raspberry Pi RP2040-Zero Mini – це доступна та високопродуктивна плата побудована на базі мікроконтролера RP2040: такий самий встановлено в уже знайомій Pi Pico.
Дана плата ідеально вам підійде, якщо ви шукали рішення з потужностями Pi Pico, але в меншому форм-факторі. Підтримує програмування на мовах С/С++ та microPython.
RP2040-Zero – це плата розробника від компанії Waveshare. Вона практично повний аналог Pimoroni Tiny 2040 за своїми розмірами та компонуванням компонентів. З одного боку, у неї менше флеш-пам’яті 2Мб проти 8Мб на Pimoroni Tiny 2040, але з іншого боку на нижній частині плати виведені контакти GPIO, що дає можливість більше підключити пристроїв до плати. Мікроконтролер встановлений такий же RP2040 із 2-х ядерним процесором Arm Cortex M0+ з тактовою частотою до 133 MHz. Перевагою даної плати є її розмір, що дозволяє її легко інтегрувати в пристрій.
Для програмування доступний повний інструментарій GCC, що включає бібліотеки для використання стандартних функцій та периферії. Також підтримується розробка програм на MicroPython і Microsoft Visual Studio. Для програмування контролера не потрібно додатковий програматор – достатньо перемістити код програми на пристрій контролера (контролер видно для комп’ютера як стандартний накопичувач USB).
Perfect SDK та пакети бібліотек з відкритим вихідним кодом зручні у використанні та можуть бути швидко вбудовані у програми.
Характеристики:
- Мікроконтролер RP2040
- Двоядерний Arm Cortex M0+ з гнучкою тактовою частотою до 133 МГц
- 264 КБ SRAM та 2 МБ вбудованої флеш-пам’яті
- Роз’єм USB-C для передачі даних
- Роз’єм для літієвої батареї
- Вбудований DC-DC чіп MP28164 (максимальний струм навантаження 2A)
- Підтримуються USB 1.1 Host та Device режим
- Сплячий режими з низьким енергоспоживанням
- 29 × багатофункціональних контактів GPIO
- 2 × SPI, 2 × I2C, 2 × UART, 3 × 12-бітових АЦП, 16 × керованих каналів ШІМ
- Калібрований генератор та таймери для точного відліку часових інтервалів
- Датчик температури
- Прискорювач обчислень з плаваючою точкою
- 8 × програмованих кінцевих автоматів вводу-виводу (PIO) для підтримки периферійних пристроїв, що настроюються.

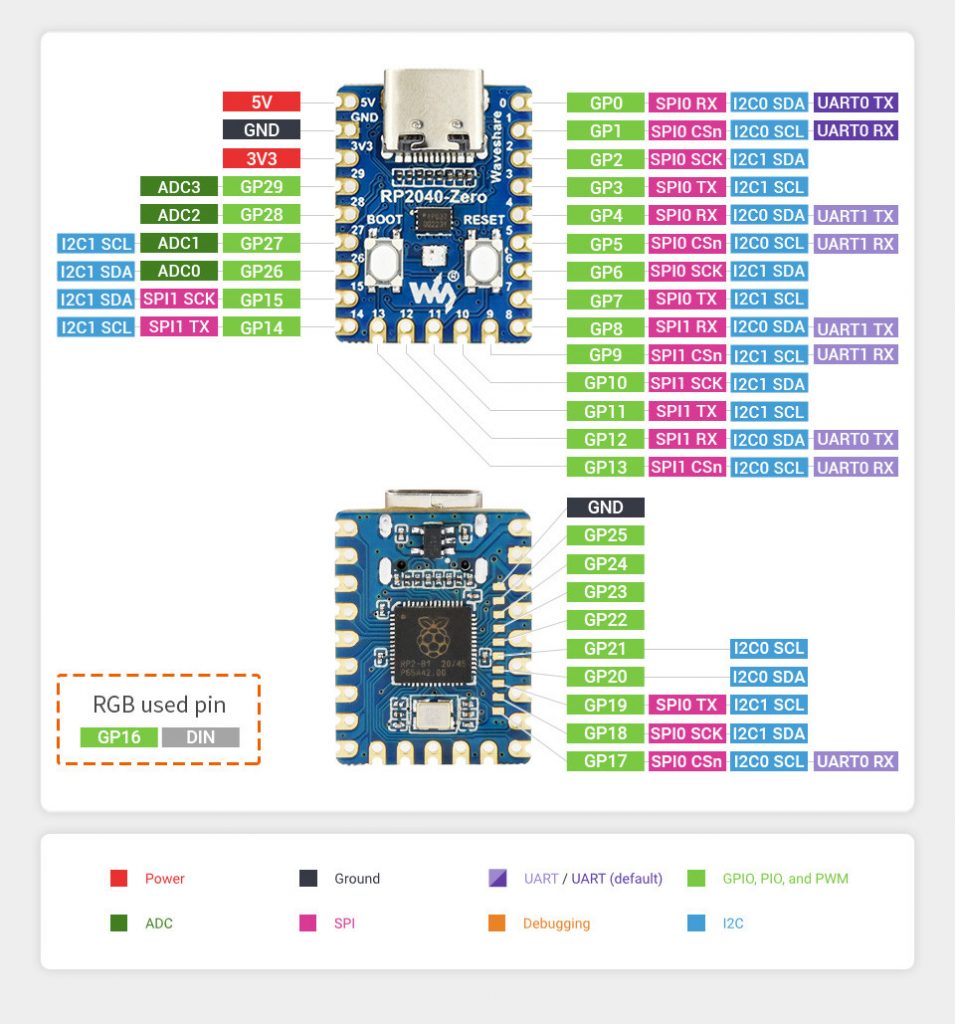

Призначення висновків RP2040-Zero:

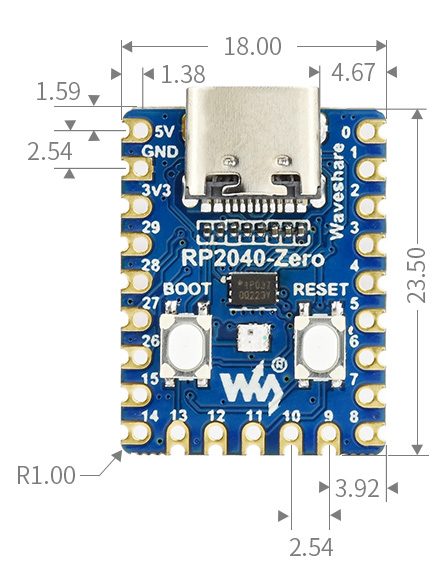

Розміри плати:
