Опис

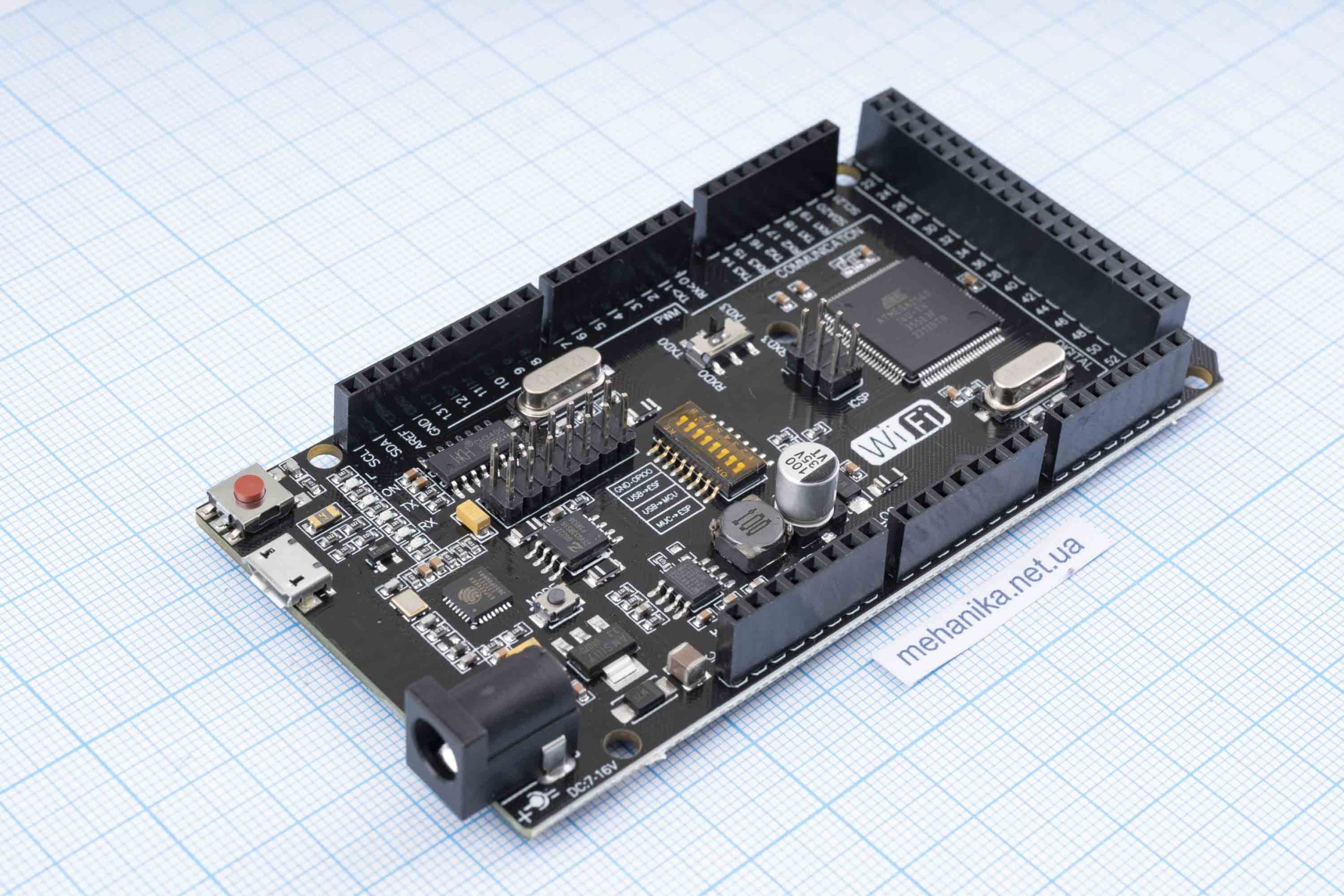

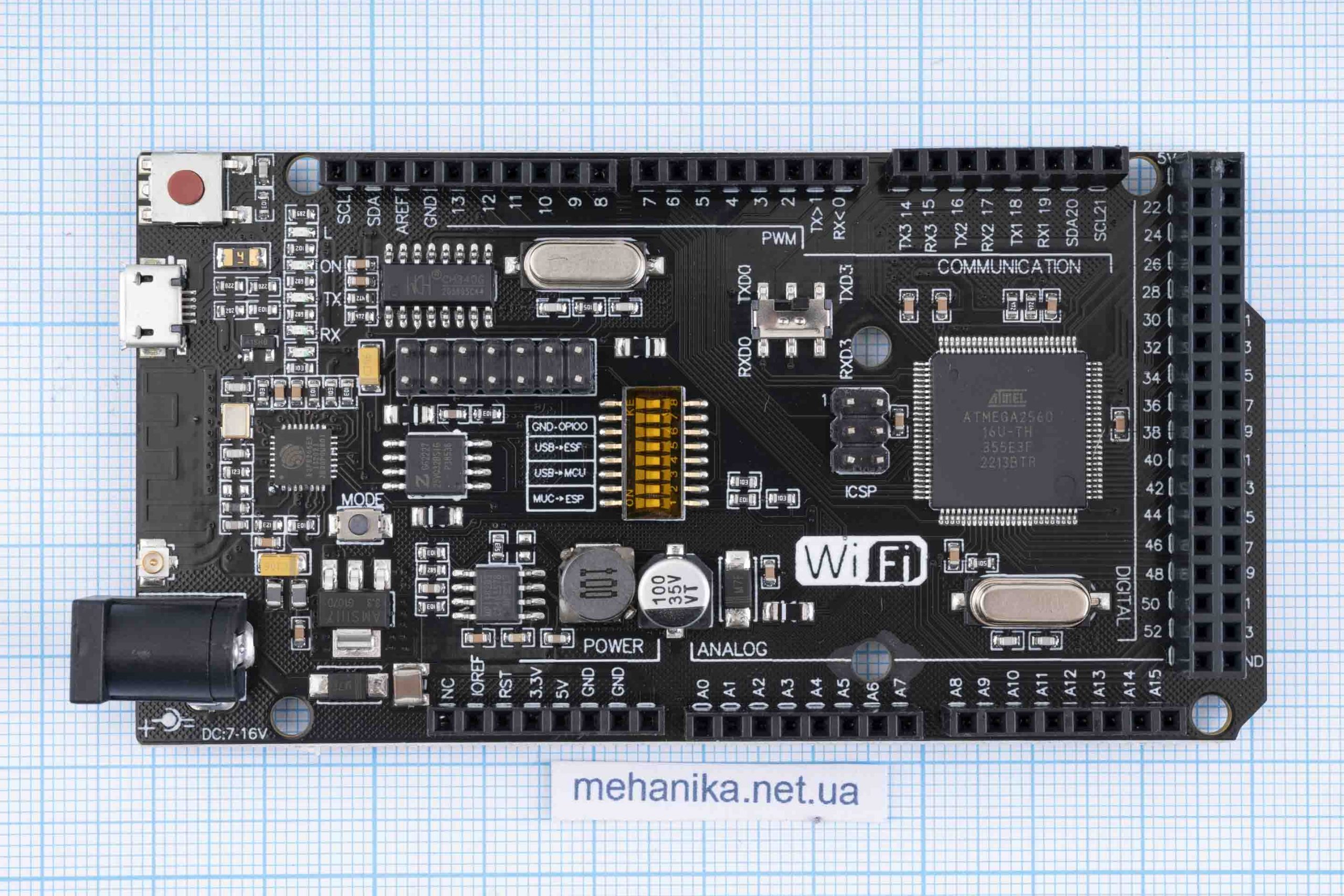

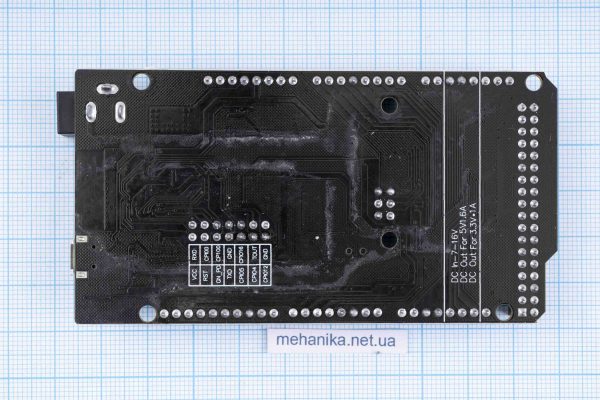

Плата розробника, на якій інтегровано класичний контролер Arduino MEGA2560 та Wi-Fi модуль на ESP8266 з 8Mb flash пам’яті. Обидві частини можуть працювати як спільно так і абсолютно незалежно. Режим роботи обох контролерів задається перемикачем. Програмувати обидва контролери можна з середовища розробки Arduino IDE.
Для перекладу ESP8266 в режим програмування потрібно натиснути кнопку “ESP Reboot”.
Режим роботи плати задається перемикачем.
Перемикач режимів роботи:
| Режим роботи | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| CH340 підключений до ESP8266 (завантаження скетчу) | Вимк | Вимк | Вимк | Вимк | Вкл | Вкл | Вкл | Не вик. |
| CH340 підключений до ESP8266 (робота) | Вимк | Вимк | Вимк | Вимк | Вкл | Вкл | Вимк | Не вик. |
| CH340 підключений до ATMEGA2560 (завантаження скетчу) | Вимк | Вимк | Вкл | Вкл | Вимк | Вимк | Вимк | Не вик. |
| ATMEGA2560 + ESP8266 | Вкл | Вкл | Вимк | Вимк | Вимк | Вимк | Вимк | Не вик. |
| Незалежна робота ATMEGA2560 і ESP8266 | Вимк | Вимк | Вимк | Вимк | Вимк | Вимк | Вимк | Не вик. |
Так само можна перемикати для спілкування між MEGA2560 і ESP8266 порти MEGA2560 USART0 або USART3.
Характеристики Arduino MEGA2560:
- Мікроконтролер ATmega2560
- Робоча напруга: 6-12V роз’єм 5.5×2.1мм
- 56 цифрових входів / виходів (16 з них ШІМ)
- 16 аналогових входів
- 256кб Flash пам’яті
- Частота 16 МГц
Характеристики ESP8266:
- Обсяг flash пам’яті 32Мб
- Підтримка WiFi протоколів 802.11 b/g/n
- Wi-Fi Direct (P2P), soft-AP
- Вбудований стек TCP / IP
- Вбудований TR перемикач, balun, LNA, підсилювач потужності та типу мережі
- Вбудований PLL, регулятори, і система управління живленням
- Вихідна потужність +20.5 дБм в режимі 802.11b
- Підтримка діверсіті антен
- Струм витоку в вимкненому стані до 10 мкА
- Пробудження і відправка пакетів за час до 22 мс
- Споживання в режимі Standby до 1.0 мВт (DTIM3)
Розміри плати: 102 мм х 54 мм
