Опис

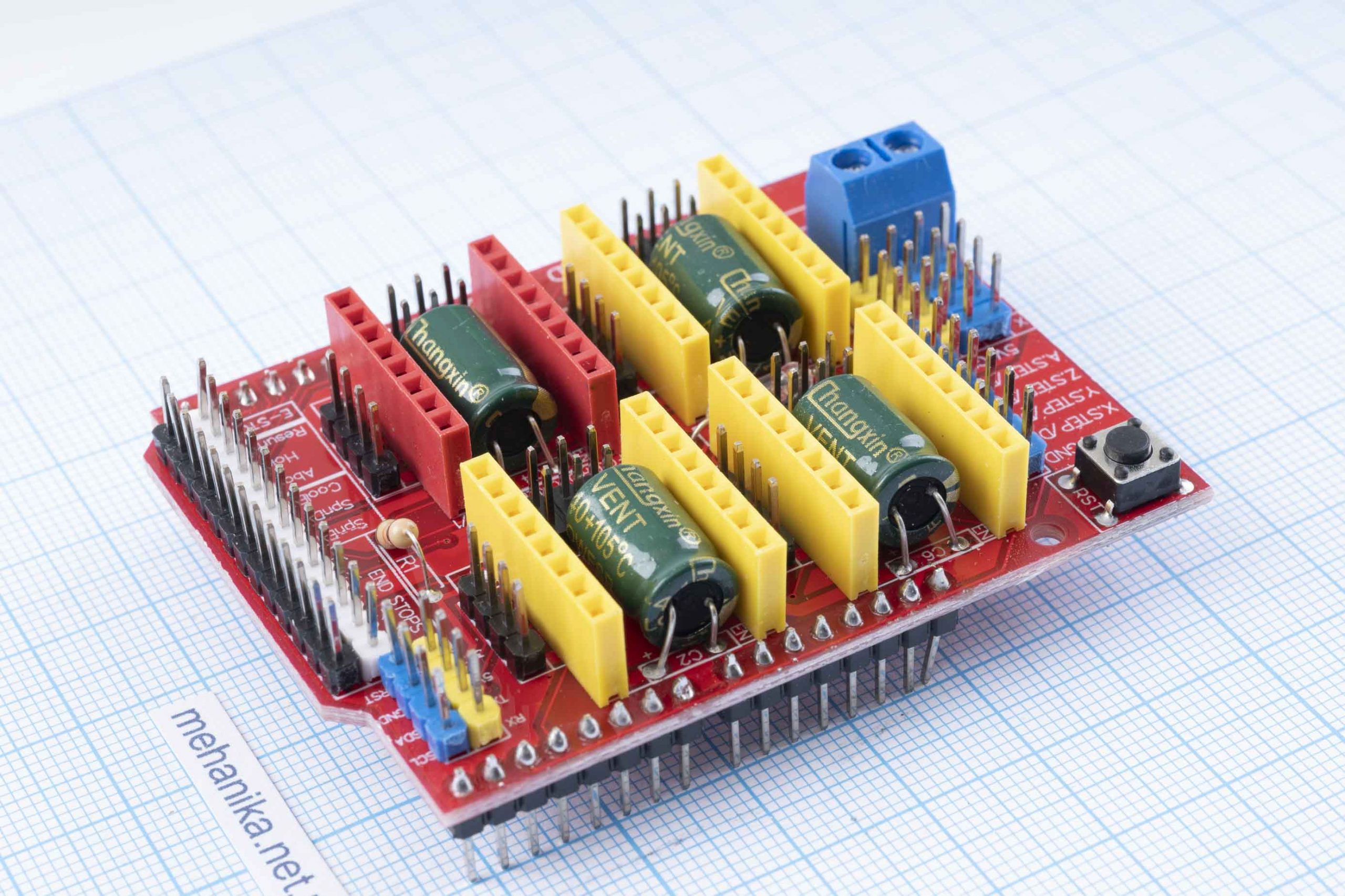

Плата розширення CNC Shield v3 призначена для створення на основі контролера Arduino UNO 3D принтерів, верстатів з числовим програмним управлінням, у тому числі гравіювальних, фрезерних, маркувальних, верстатів портального різання, промислових роботів. Контролер Arduino дозволяє працювати верстату автономно або керувати за допомогою комп’ютера через порт USB.
Плата розширення CNC Shield v3.0 для Arduino UNO створена, щоб на її основі можна створити CNC машини (ЧПУ верстати):
- 3D принтер (необхідно реле для нагрівання хотенду та столу)
- лазерний роутер
- гравіювальний роутер
- фрезерний роутер
Характеристики плати:
- Модель: CNC Shield version 3.0
- Розмір: Arduino UNO та інші сумісні плати
- Кількість осей: 4 (X, Y, Z, A)
- Напруга живлення логічної частини: DC 5V
- Напруга живлення силової частини: DC 12-36V
- Драйвери: A4988 або DRV8825 та інші
- Інтерфейси: UART, I2C
- Прошивка: Arduino GRBL
- Розміри: 65 х 55 х 20 мм

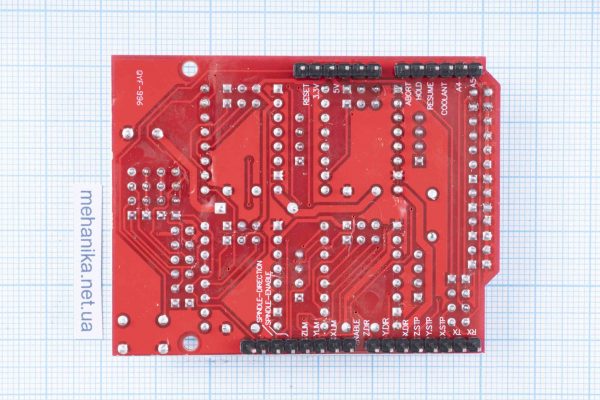

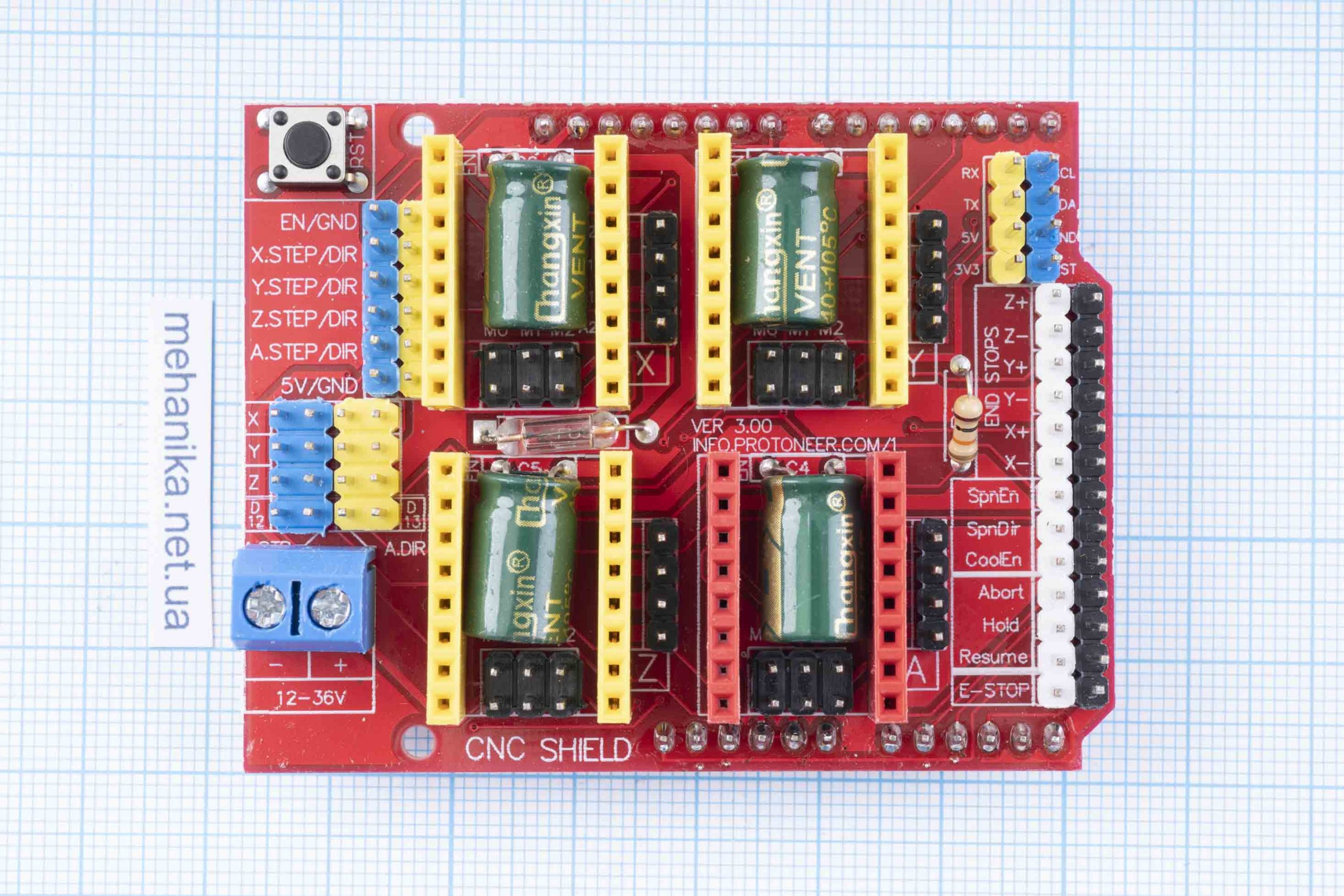

CNC Shield має чотири слоти для підключення чотирьох драйверів двигунів. Слоти, що позначені жовтим кольором, відповідають за осі X, Y, Z, червоний слот за вісь A.
Драйвери A4988 або DRV8825 вставляються по-різному, будьте уважні!!
Вісь A може дублювати одну з осей X, Y, Z за допомогою додаткового двигуна та драйвера. Тобто вхідний сигнал приходить однаковий, а драйвери та крокові двигуни різні, але рухаються однаково.
У RAMPS влаштовано інакше (наприклад вісь Z), має один драйвер і дві пари контактів. Драйвер один, двигуна два.
Наприклад, вісь A може бути використана для двигуна екструдера у випадку 3D принтера.
Для налаштування дублювання осей X, Y, Z на платі є контакти, що позначені X, Y, Z, D12, D13, які необхідно замкнути перемичками.
