Опис

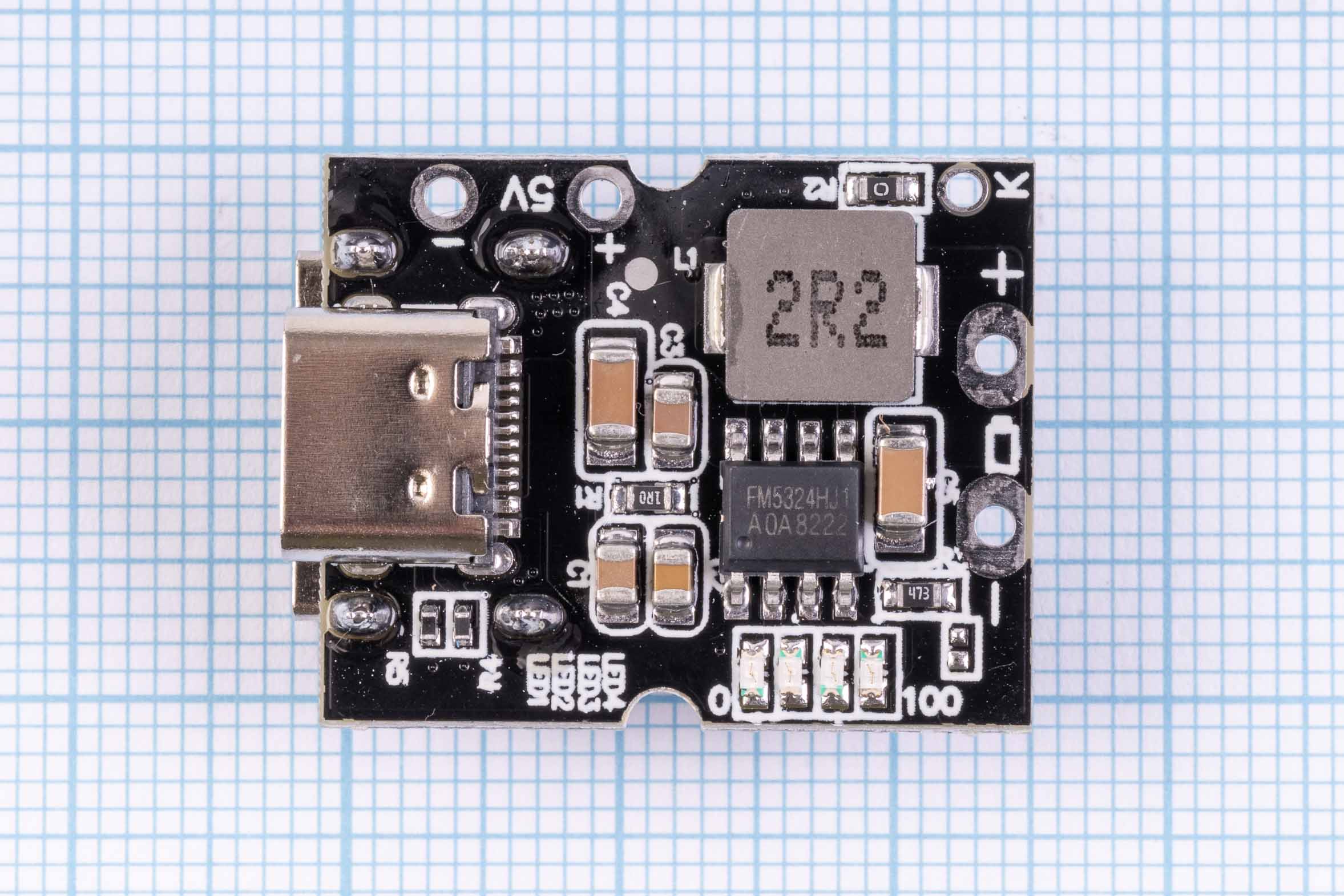

Даний модуль допоможе Вам самостійно зібрати портативний зарядний пристрій з використанням Li-Ion акумуляторів. Сучасна елементна база зробить використання пристрою максимально комфортним.

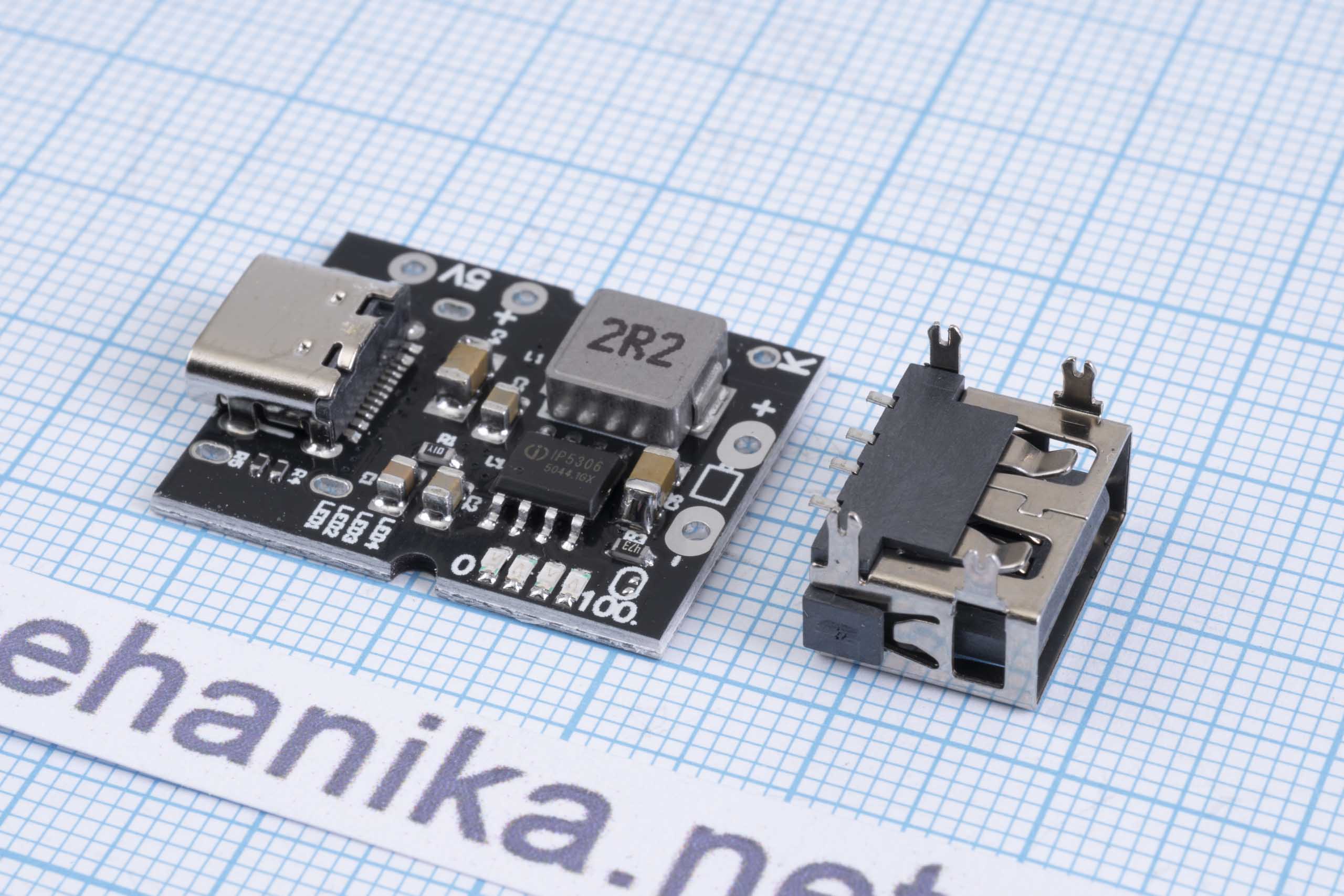

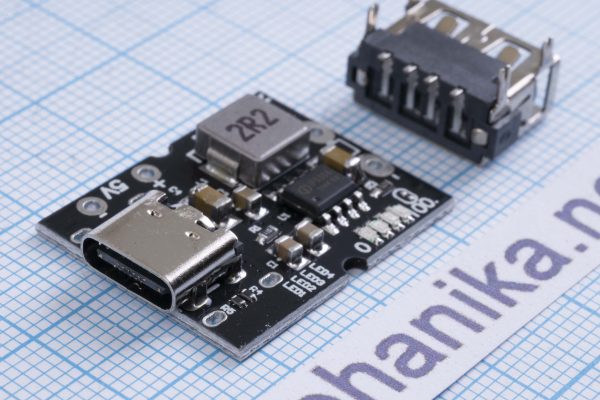

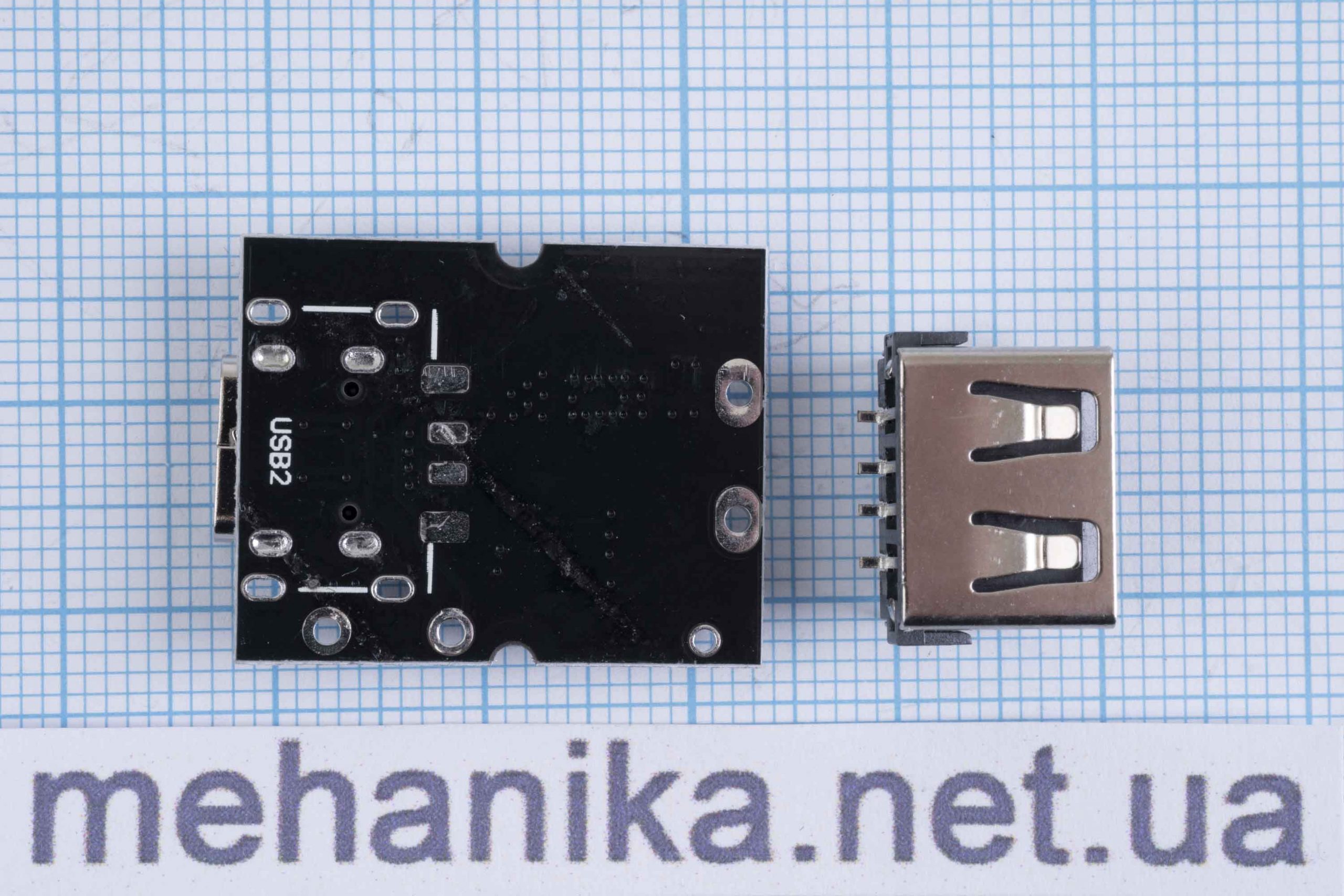

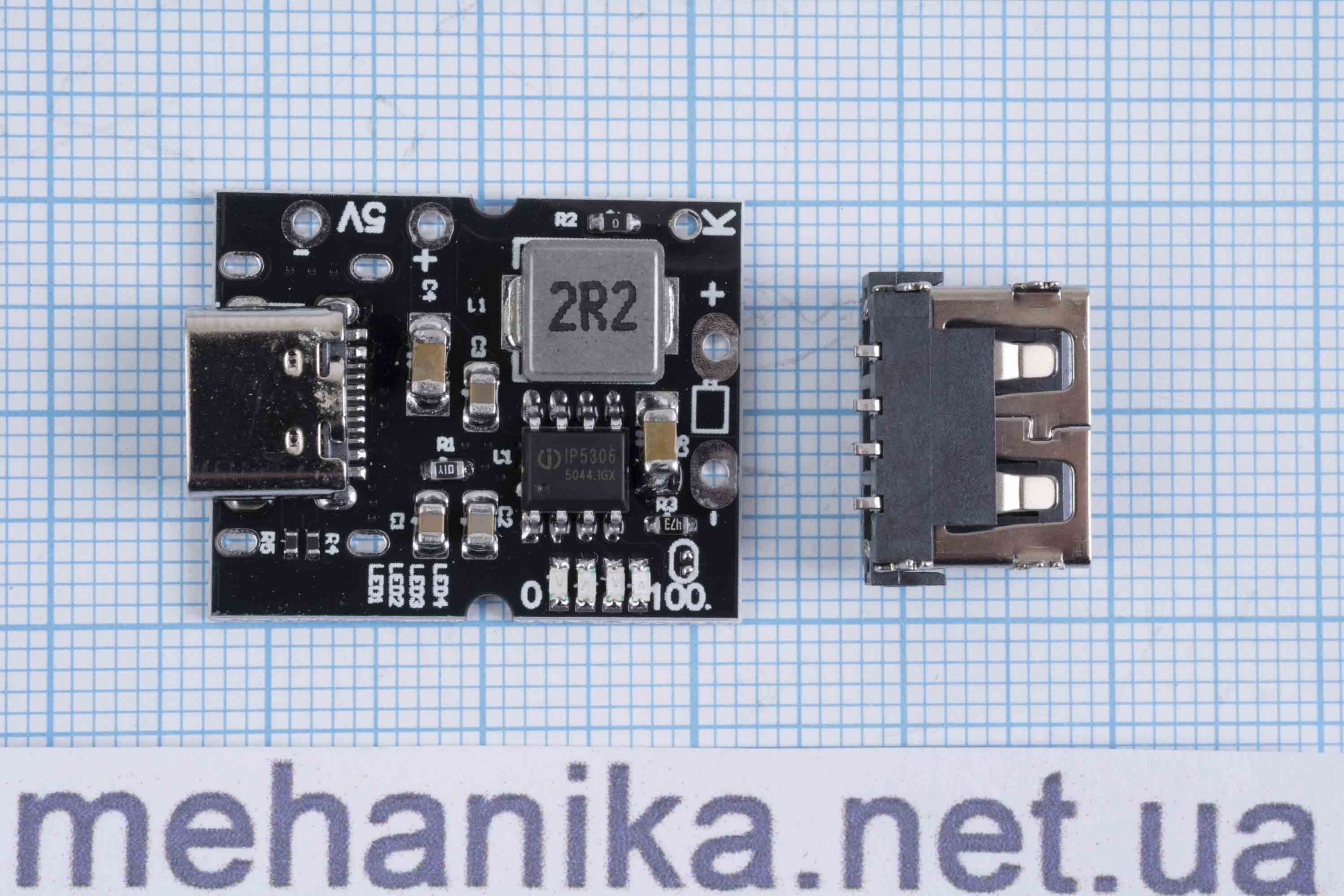

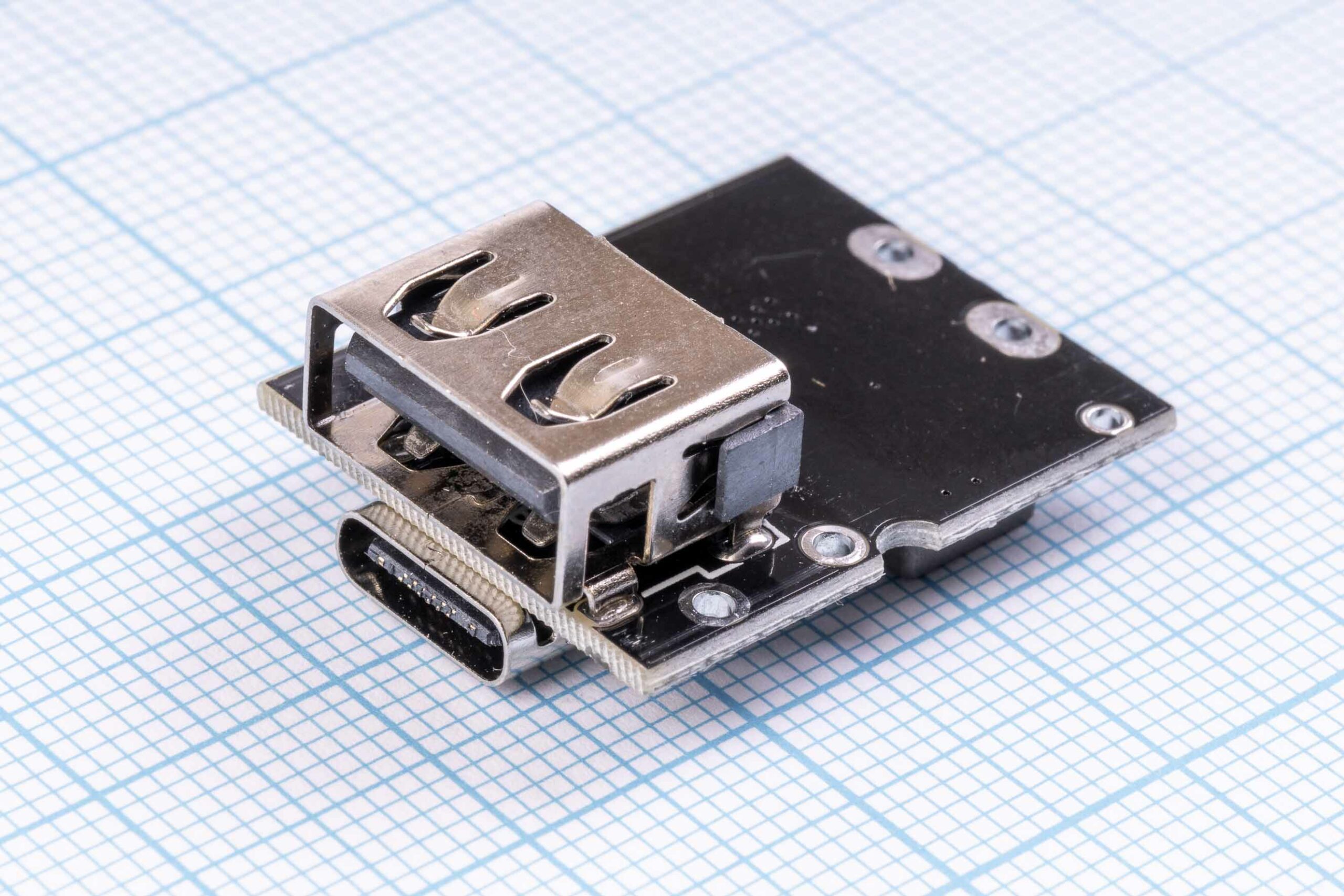

Увага! Роз’єм USB-А не розпаяний, він іде в комплекті окремо! Ви можете його самі припаяти в разі потреби на плату, тому що Type-C працює на вихід та вихід!
Маленькі розміри (25 мм х 20мм) та вага (4 г), швидка зарядка, висока ефективність зарядки та розрядки (КПД до 95%) та захист акумулятора від розряду та перезаряду дозволить зібрати максимально компактний та ефективний пристрій.
Особливості:
- 4-кроковий світлодіодний індикатор обсягу електроенергії
- Захист акумулятора від перерозряду
- Можливість встановлення акумуляторів номінальною напругою 4,35V
- Маленький струм запуску: при споживанні 50mA модуль увімкнеться
- Високоякісна мікросхема
- Можливість підключити кнопку для перегляду індикації заряду акумулятора
- Окремий вихід для підключення дротів на 5V
- Роз’єм Type-С працює на вхід та вихід
Технічні характеристики:
- Вихідна напруга: DC 5-5.5V
- Зарядна напруга: DC 4,2/4,35V±5%
- Вихідний струм: 2,4А±5%
- Високий КПД навіть за низького заряду акумулятора: 92,5% при 3,6V акумуляторі 5V/2A на виході
Запобіжні заходи:
- Перед запаюванням акумуляторів спочатку підключіть їх для перевірки та перегляньте, як засвітиться світлодіодна індикація
- Не рекомендується застосовувати надто тонкі проводи акумулятора до плати, а рекомендується застосовувати максимально товсті, оскільки модуль може пропускати струм 3А.
- Акумулятори потрібно підключати лише паралельно, а не послідовно, плата згорить від послідовного підключення.
- Переконайтеся, що акумулятори типу Li-Ion і заряджені до однакової напруги, якщо Ви застосовуєте більш як 1 акумулятор в зборці
- Не встановлюйте захисну плату на акумулятор. Деякі акумулятори спочатку не використовуються для Powerbank і мають захисні плати, які обмежують струм і можуть захищати вихід при перевищенні одного або двох ампер
- При підключенні акумуляторів обов’язково дотримуйтесь полярності підключення! Інакше плата згорить одразу
- Для використання акумулятора номінальною напругою 4,35V необхідно спаяти перемичку
- Для підключення кнопки відображення індикації заряду на контакт К та мінусову клему акумулятора необхідно запаяти кнопку (не йде в комплекті)
