Опис

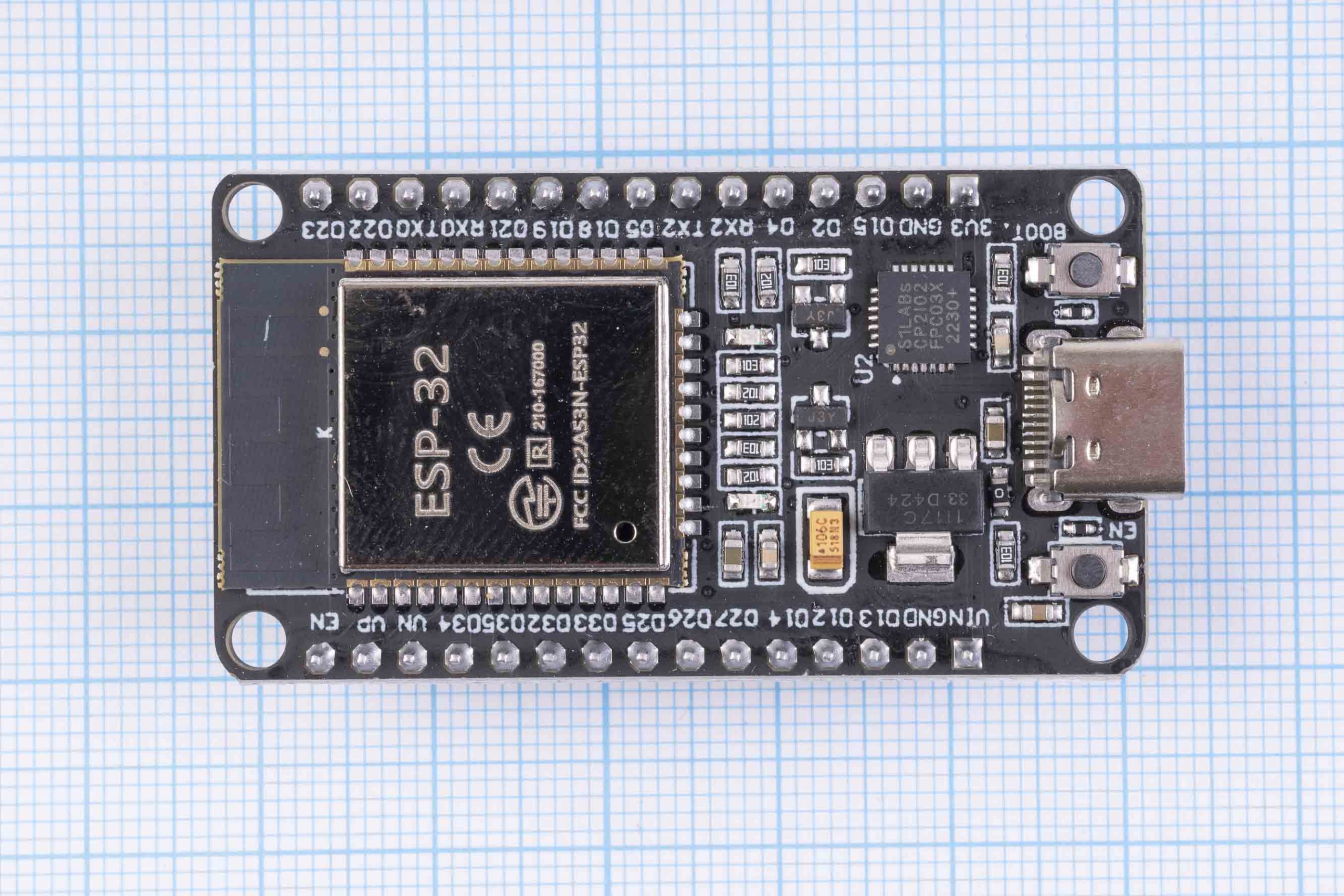

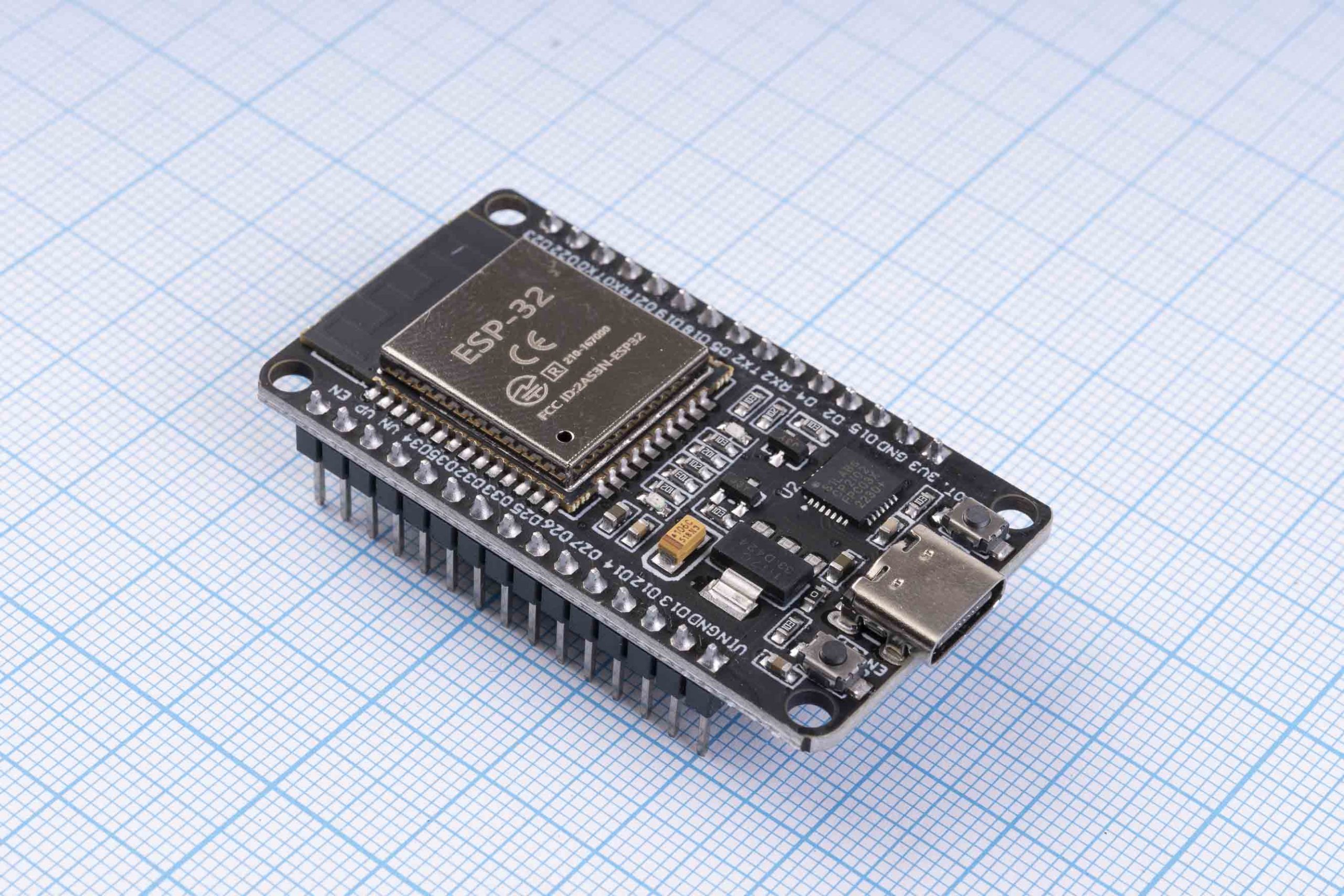

Модуль розробника побудований на мікромодулі ESP32 – новому мініатюрному високопродуктивному поєднанні Wi-Fi + BT + BLE модулем, призначеним для широкого спектра застосувань, починаючи від мікропотужних мережевих датчиків до найскладніших програм, наприклад, таких як кодування голосу, потокова передача музики та MP3 кодування. На модулі зібрана вся необхідна мінімальна периферія, достатня для швидкого і комфортного старту роботи з ESP-32.
ESP-32 виконаний на базі популярного двоядерного чіпсета ESP32, із змінною тактовою частотою від 80 МГц до 240 МГц, можливістю індивідуального управління і живлення.
Модуль розроблений для переносної і автономної електроніки та додатків інтернет-речей, виконаний в мініатюрному корпусі 25.5 мм x 18 мм, має на борту Flash пам’ять, кварц 40 MHz і PCB антену, що забезпечує відмінні RF характеристики.
ESP-32 має багату периферію, що включає в себе такі інтерфейси як UART, SPI, I2C, I2S, роз’єм для SD карти, інфрачервоний порт, інтерфейс для підключення ємнісної сенсорної панелі.
Однією з особливостей модуля є наднизьким споживання і гнучкий вибір «сплячих» режимів, що дозволяють отримати цифри до 20мкА (deep sleep mode).
Модуль підтримує весь стек протоколів стандартів WiFi 802.11n і BT4.2, забезпечуючи даний функціонал через інтерфейси SPI/SDIO або I2C/UART.
Технічні характеристики:
- USB-UART конвертер: CP2102
- Напруга живлення: DC 5V USB Type-C
- Максимальний струм стабілізатора напруги: 800 mA
- Wi-Fi Стандарти: FCC/CE/IC/TELEC/KCC/SRRC/NCC
- Протоколи: 802.11 b/g/n/d/e/i/k/r (802.11n до 150 Мбіт/с)
- A-MPDU та A-MSDU підтримка та підтримка захисного інтервалу в 0.4 сек.
- Частотний діапазон: 2.4-2.5 GHz
- Bluetooth протоколи: Bluetooth v4.2 BR/EDR та BLE specification
- Радіо NZIF приймач з чутливістю: -98 dBm
- Передавач: Class-1, Class-2 та Class-3 AFH
- Аудіо: CVSD та SBC
- Апаратні засоби та інтерфейси: SD, UART, SPI, SDIO, I²C, LED PWM, Motor PWM, I²S, I²C, IR
- GPIO, сенсорний датчик, ADC, DAC, LNA підсилювач
- Датчики “на борту”: Hall sensor, температурний датчик
- Генератори: кварцовий 26 MHz та 32 kHz
- Живлення мікромодуля: 2.2-3.6V
- Робочий струм, середній: 80 mA
- Робочий струм піковий: 500 mA
- Діапазон робочих температур: -40°C…+85°C
- Відстань між контактними пінами: 25.5 мм
- Програмне забезпечення: Режими Wi-Fi Station/softAP/SoftAP+station/P2P
- Захист: WPA/WPA2/WPA2-Enterprise/WPS
- Шифрування: AES/RSA/ECC/SHA
- Оновлення ПЗ: UART Download / OTA (мережею) / download and write firmware via host
- Розробка програм: Cloud Server Development/SDK for custom firmware development
- Мережеві протоколи: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
- Налаштування користувача: AT instruction set, cloud server, Android/iOS App
- Розміри плати: 53 мм x 28.5 мм
