Опис

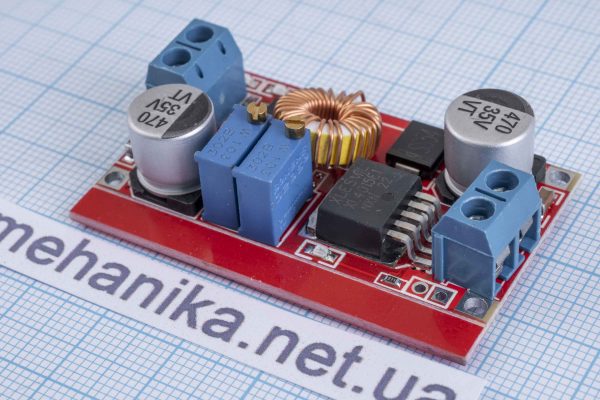

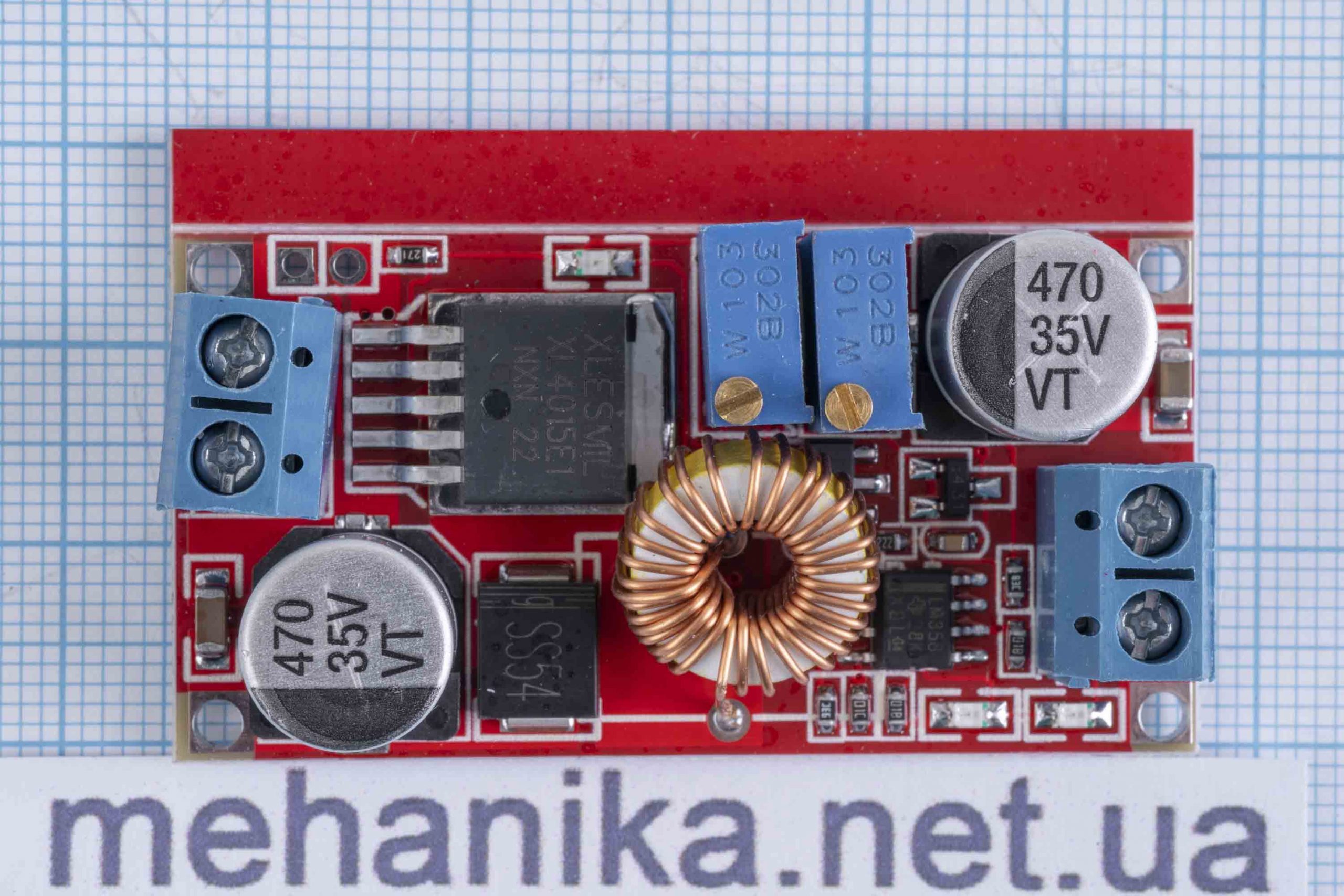

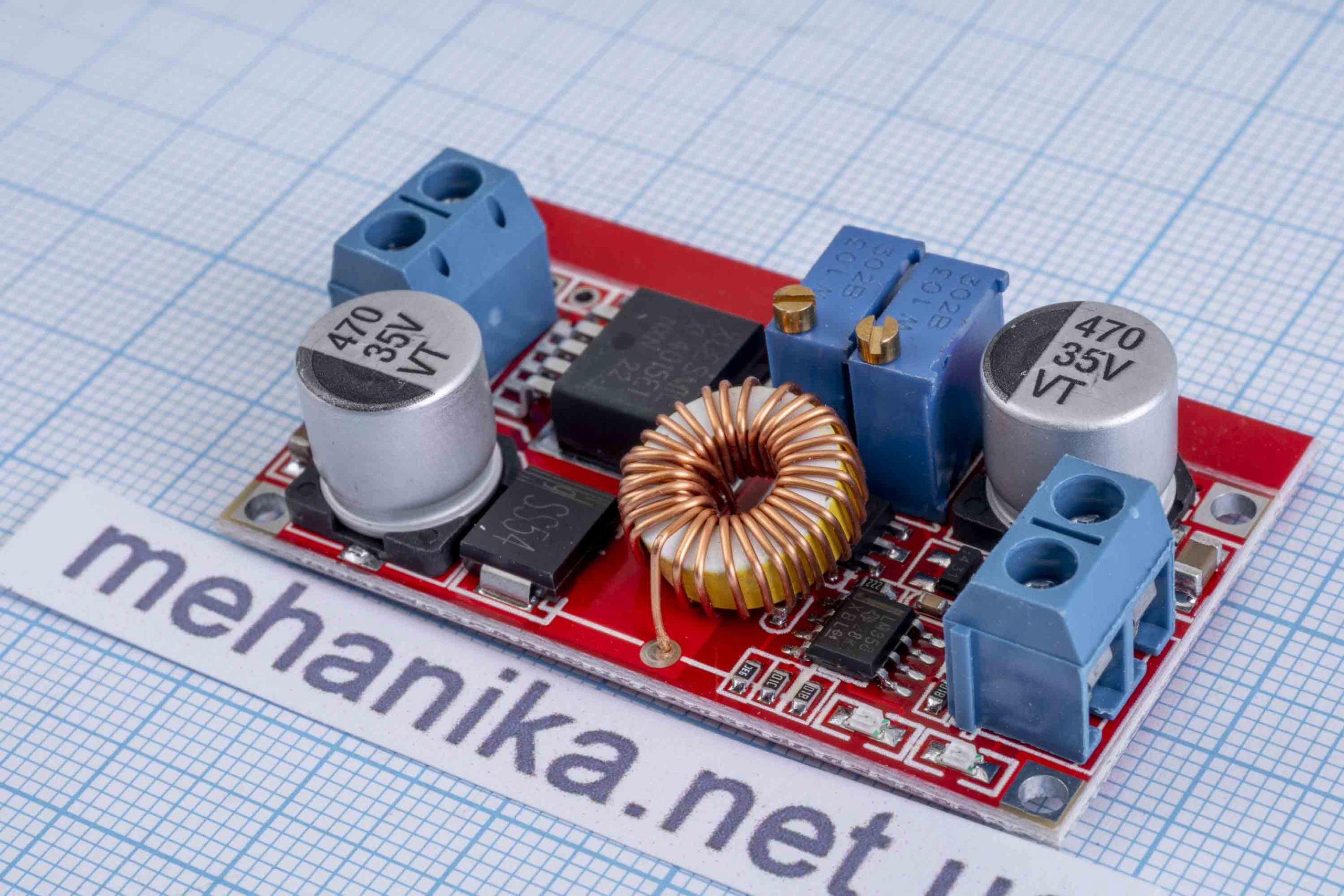

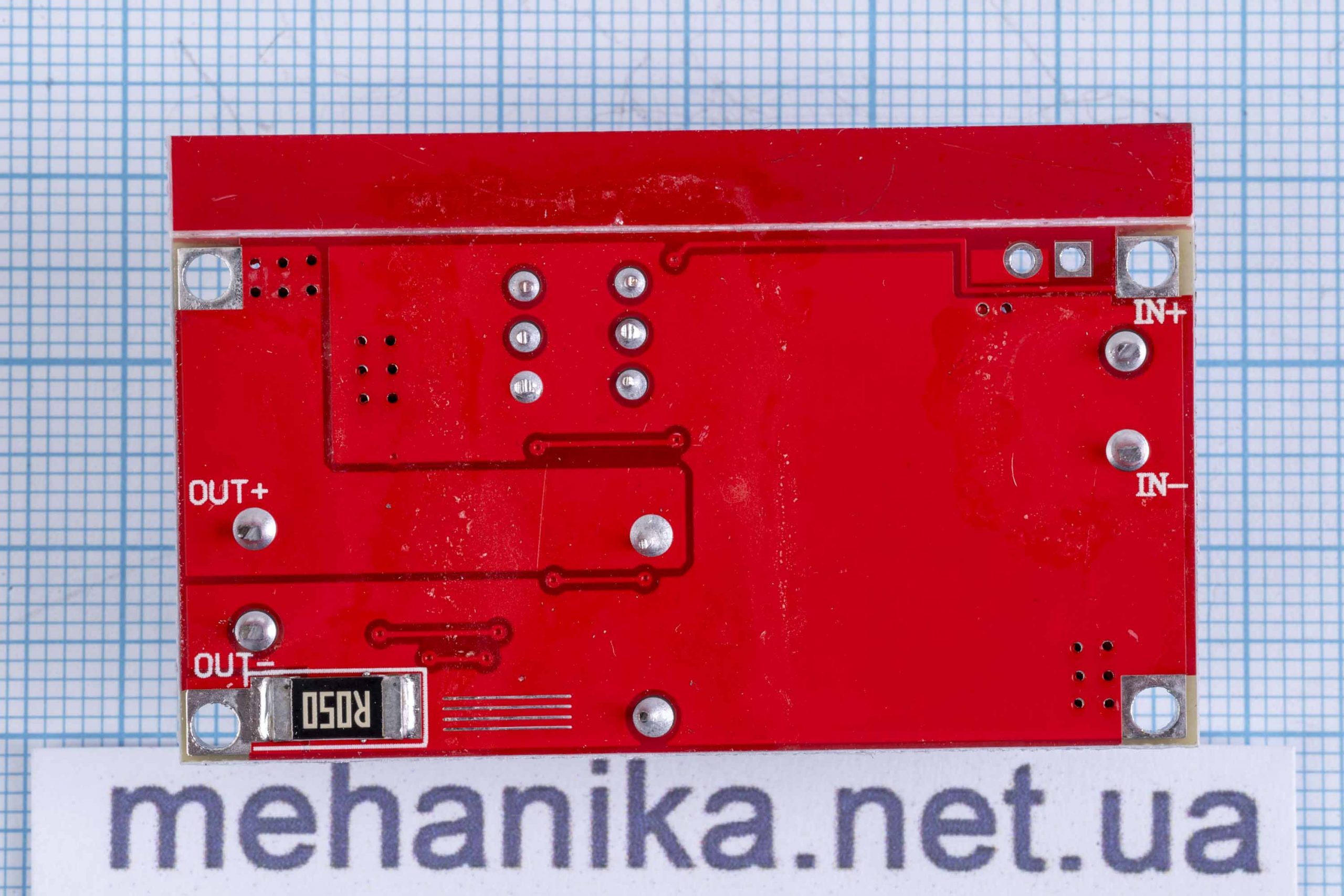

Знижуючий перетворювач напруги з DC 5-32V з регулюваннями вихідної напруги та обмеження струму та максимальним вихідним струмом до 5А.
Побудований на мікросхемі XL4015E1, ідеально підходить для побудови зарядних пристроїв літієвих акумуляторів.
Можливе застосування HW-083:
- у понижувальних модулях із захистом від перевантаження по струму
- у схемах зарядного пристрою літієвих акумуляторів (Li-ion)
- використання як високопотужний світлодіодний модуль постійного струму
- використання в режимі постійного струму або постійної напруги з відображенням вибраного режиму індикаторами на платі
Технічні характеристики:
- Контролер: XL4015E1
- Вхідна напруга: DC 8-36V
- Вихідна напруга: DC 1.25-32V (регулюється)
- КПД: ≤96%
- Рекомендований робочий струм: 4А
- Максимальний регульований вихідний струм: ≤5 А
- Вихідна потужність: ≤75 W
- Частота перемикання: 300 kHz
- Пульсація на виході: 50 mV
- Індикація:
- червоний вкл.: індикатор навантаження (режим СС)
- червоний викл.: немає навантаження (режим СV)
- зелений: закінчення зарядки чи ні навантаження
- синій: процес зарядки або підключене навантаження
- Додаткові функції:
- внутрішнє обмеження струму навантаження:
- підтримка методу заряду акумуляторних батарей CC/CV
- Функції захисту:
- від короткого замикання: так
- від перегріву: так
- від навантаження по струму: так
- від переполюсовки: ні (для АКБ використовувати захисний діод)
- Робоча температура: -40°C…+85°C
- Розміри: 52×26×15 мм
Примітка HW-083:
- при тривалому використанні при високій напрузі та струмі понад 3А, потужності вище 35W необхідно додаткове охолодження у вигляді радіатора
- для заряду АКБ використовувати захисний діод на виході модуля
